3 arm Series 7 – זרוע איזון כלים ארגונומית כבדה לתעשייה, עם בלם מאובטח ושליטה מדויקת בעומס.
Series 7 של 3 arm מבית Tecnospiro היא זרוע איזון כלים ארגונומית כבדה, המיועדת לתמוך בכלי עבודה תובעניים במיוחד בסביבות תעשייתיות.
הזרוע מסייעת בעבודה בטוחה ונוחה יותר, מפחיתה עייפות ופציעות, ומשפרת את הפרודוקטיביות תוך שמירה על שליטה מדויקת בעומס.
| נתון | ערך |
|---|---|
| טווח אנכי | 700 מ”מ (27 אינץ’) |
| טווח אופקי | 1,670 מ”מ (65 אינץ’) |
| כושר הרמה מרבי | 70 ק”ג / 154 ליברות |
| מומנט מרבי | 1,000 Nm (737 ft-lb) |
| זרוע רדיאלית (עיגון תחתון/עליון) | זרוע הטיה | A (מ”מ / אינץ’) | B (מ”מ / אינץ’) | C (מ”מ / אינץ’) | D (מ”מ / אינץ’) | E (מ”מ / אינץ’) | F (מ”מ / אינץ’) |
|---|---|---|---|---|---|---|---|
| PS/AS | BS | 640 / 25.2″ | 694 / 27.3″ | 1,459 / 57.4″ | 549 / 21.6″ | 151 / 5.9″ | 700 / 27.6″ |

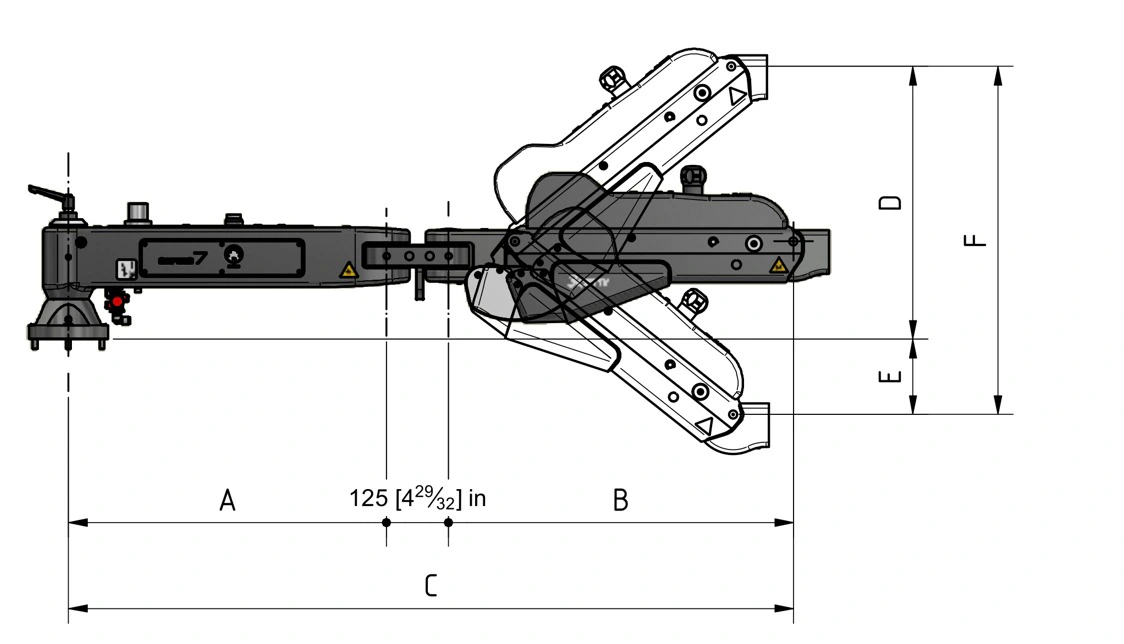

שרטוט מידות של הזרוע; מפרק אמצעי 125 מ”מ.
| ראש | מומנט אנכי | מומנט אופקי | בכל זווית |
|---|---|---|---|
| BA | 1,000 Nm (738 ft-lb) | 500 Nm (369 ft-lb) | X |
| R / RA / RB | 600 Nm (443 ft-lb) | 500 Nm (369 ft-lb) | 400 Nm (295 ft-lb) |
| RS / RAS / RBS | 600 Nm (443 ft-lb) | 500 Nm (369 ft-lb) | 500 Nm (369 ft-lb) |
X – הראש אינו מאושר לעבודת מומנט בזווית חופשית.

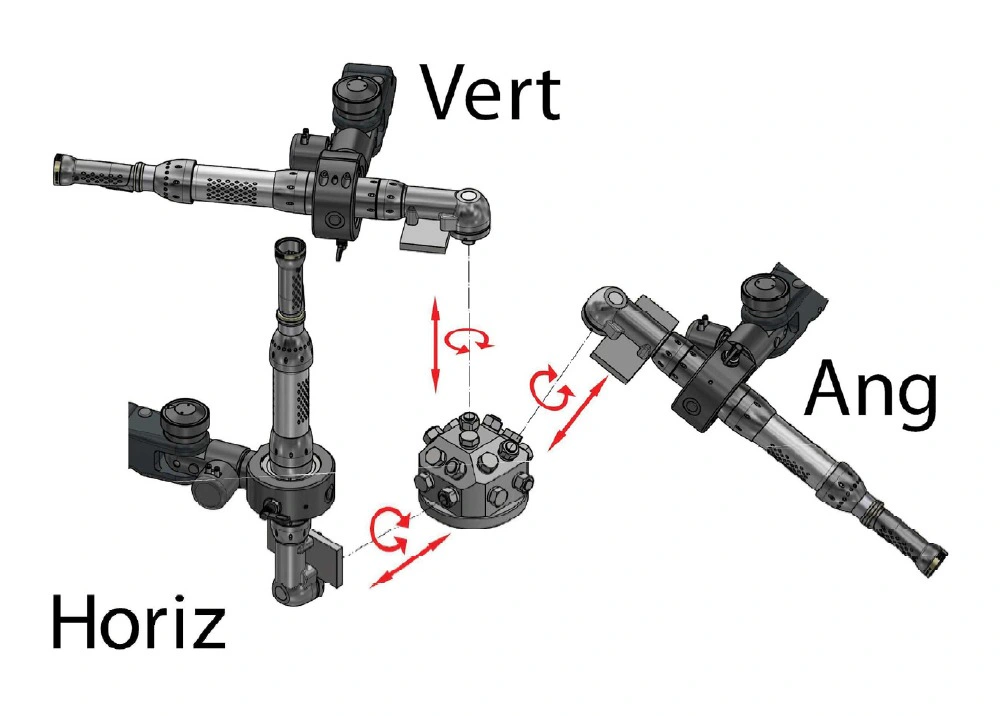

עבודה במומנט אנכי (Vert), אופקי (Horiz) ובכל זווית (Ang).
| תמונה | קוד | סוג הבלם |
|---|---|---|
 | L00 | ללא בלמים |
 | L11 | בלם ידני |
 | L22 | בלם פנאומטי |
 | L50 | בסיס נעילה ידני |
 | L92 | מופעל מהדק הכלי |
| קוד | ראש הכלי | מומנט |
|---|---|---|
| B | אנכי שטוח | ✔ |
| BA | אנכי עם טבעת | ✔ |
| C | אנכי מתכוונן | – |
| E | שטוח מפרקי | – |
| EA | מפרקי עם טבעת | ✔ |
| ED | שטוח מפרקי פנאומטי | – |
| F | מפרקי מתכוונן | – |
| GA | החלפה מהירה | – |
| H | ליישומים כבדים | – |
| J | מפרקי מגנטי לקידוח | – |
| K | רצועה אוניברסלית | – |
| L | מפרק כדורי מתכוונן | – |
| LA | מפרק כדורי פנאומטי אנכי | – |
| LB | מפרק כדורי מתכוונן אופקי | – |
| LC | מפרק כדורי פנאומטי אופקי | – |
| M | תמיכת לחץ קבוע | – |
| N | מפרקי רב-תנוחות | – |
| P | שטוח מפרקי כפול | – |
| Q | מפרקי רב-תנוחות לעומסים כבדים | – |
| R | רבולבר | ✔ |
| RA | רבולבר מתנדנד | ✔ |
| RAS | רבולבר מתנדנד אוטומטי | ✔ |
| RB | רבולבר בתצורת אקדח | ✔ |
| RBS | רבולבר אוטומטי בתצורת אקדח | ✔ |
| RC | אנכי ואופקי | – |
| RS | רבולבר אוטומטי | ✔ |
| SN | ג’ירפה רב-תנוחות | – |
| SR | ג’ירפה רבולבר | ✔ |
| T | מפרקי רב-תנוחות בתצורת אקדח | – |
| U | מפרקי רב-תנוחות בתצורת אקדח לעומסים כבדים | – |
| W | מוט אנכי | – |
| WA | מוט אנכי עם בלם פנאומטי | ✔ |
| WC | מוט אנכי עם בלם | – |
| Z | מזלג | – |
✔ – ראש המאושר לעבודת מומנט (ראו טבלת המלצות המומנט).
לאילו שימושים מתאימה Series 7?
היא מתאימה להרכבה כבדה, קידוח, הידוק וטיפול בחומרים בסביבות תעשייתיות.

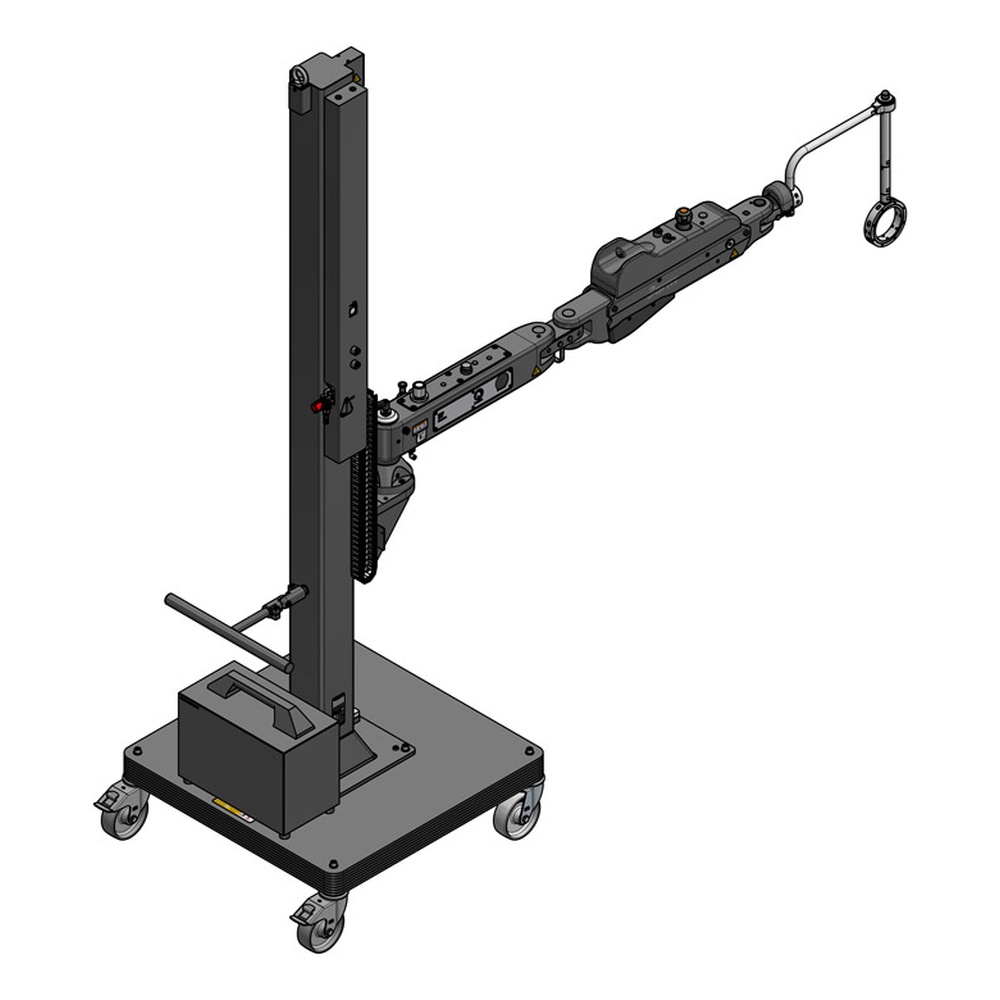

האם ניתן להשתמש בה עם עגלה ניידת?
כן, הזרוע תואמת לעגלה ניידת ומאפשרת אזור עבודה רחב עם כלים כבדים.
מה היתרון המרכזי של Series 7?
היא מספקת תמיכה לכלים תובעניים במיוחד, עם שליטה מדויקת בעומס, בטיחות גבוהה ויכולת עבודה עד 70 ק”ג.
