3 arm Series 6 – זרוע איזון כלים ארגונומית, קומפקטית אך כבדה לעבודה בטוחה, נוחה ויעילה גם במקומות צרים.

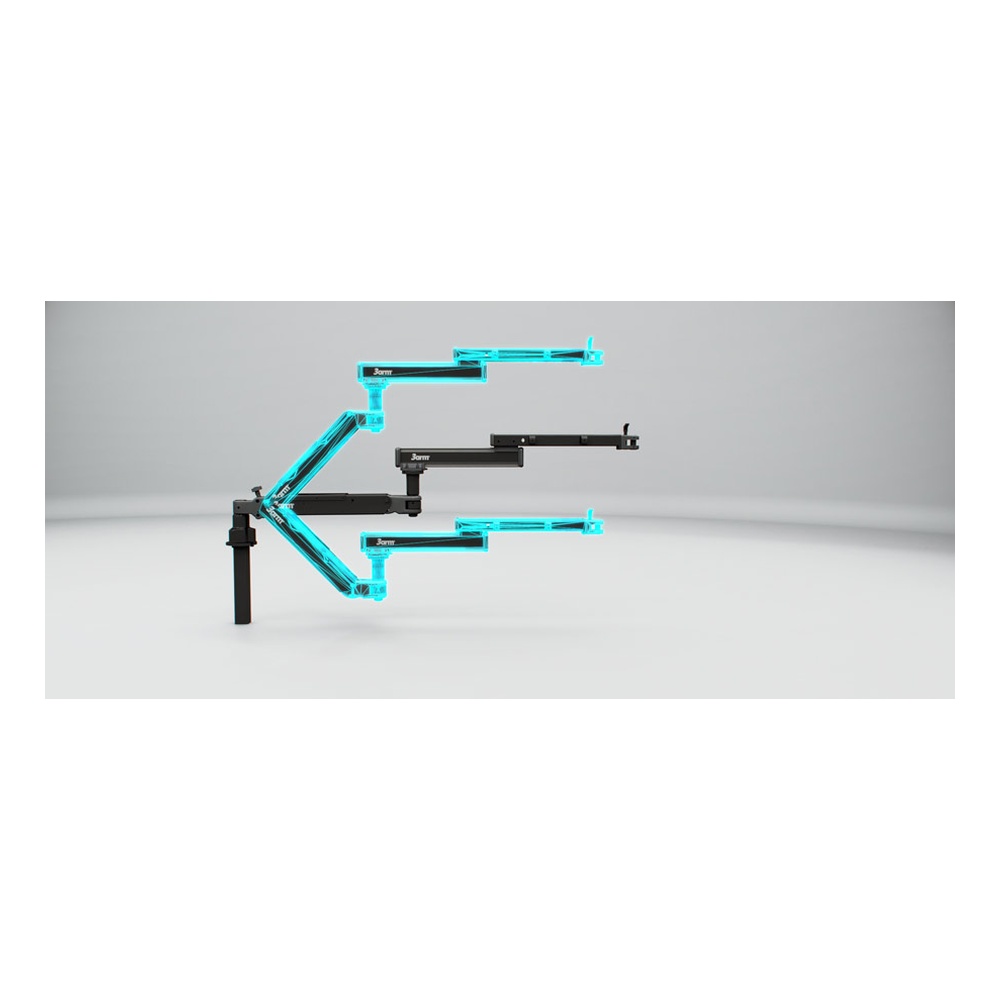

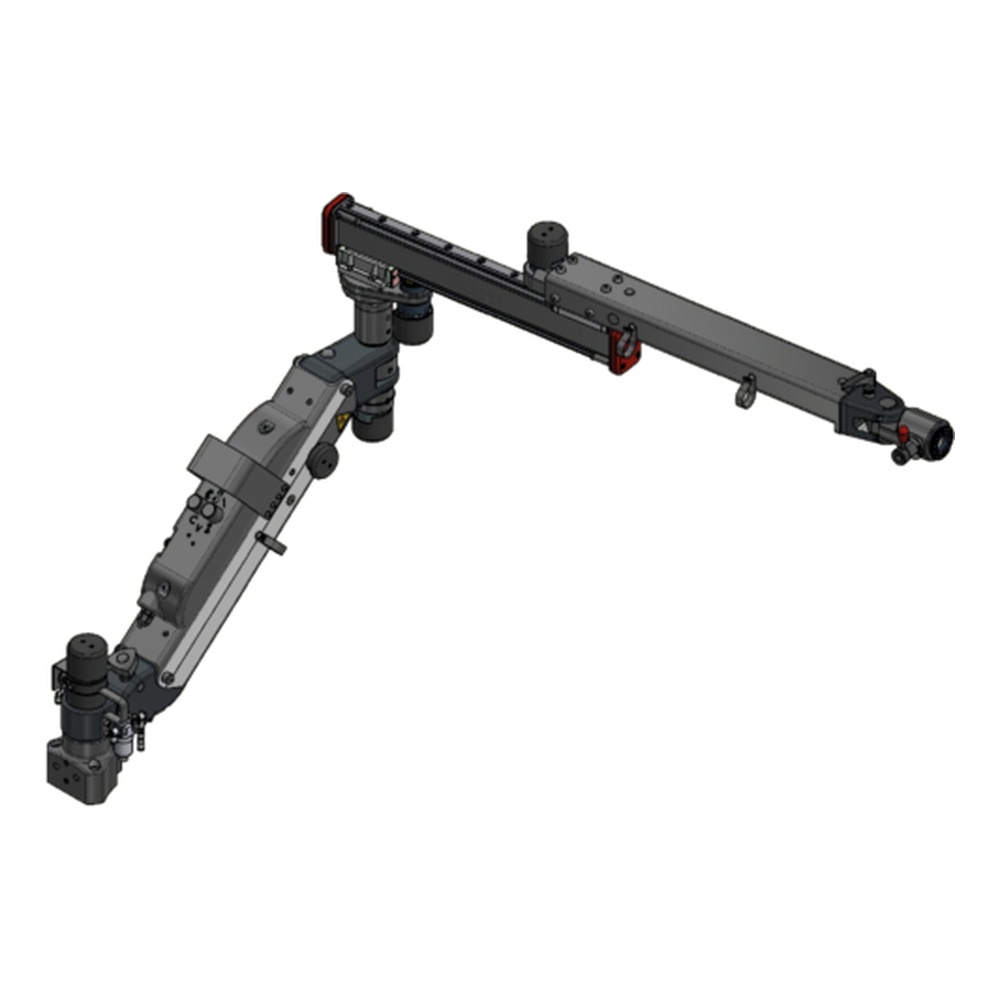

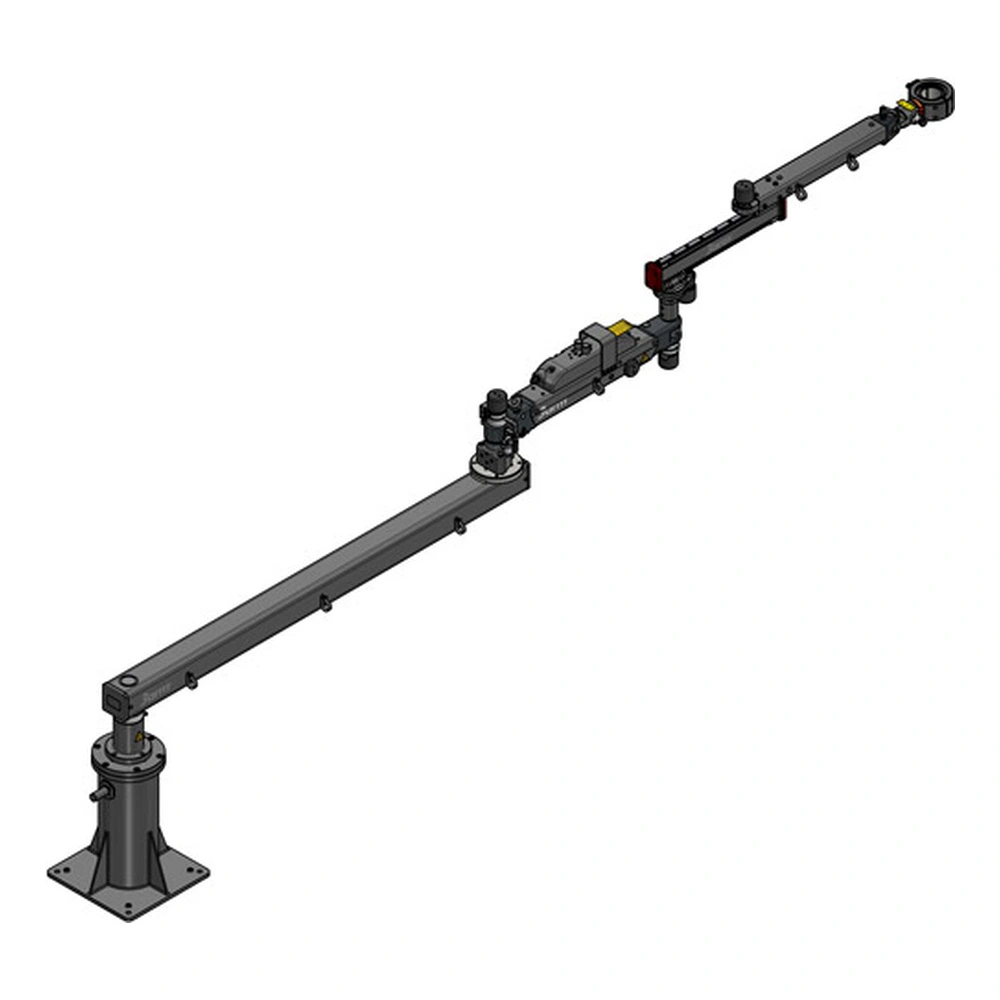

Series 6 היא זרוע מתארכת ומפרקית עם מסילות ליניאריות כדוריות מדויקות, המחוברת לזרוע בסיס מטוטלת – שתיהן עם סיבוב אינסופי של 360 מעלות.

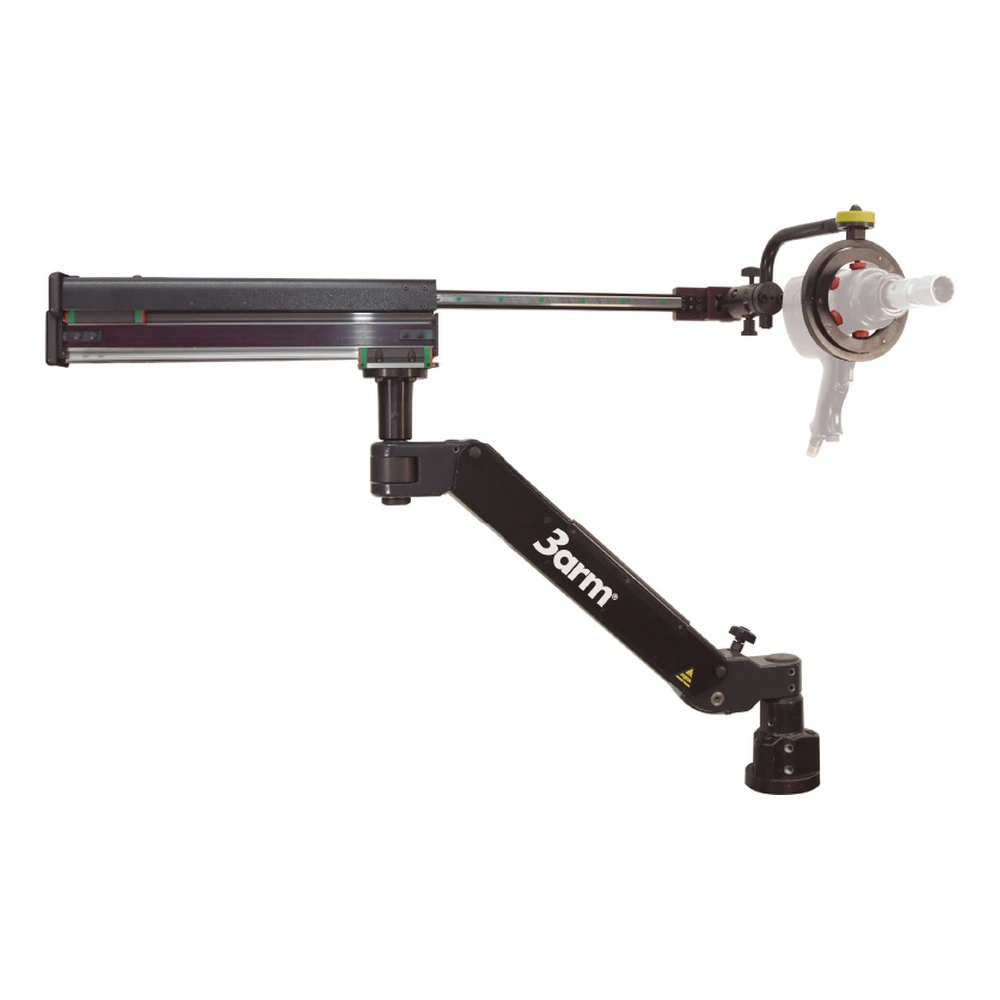

הזרוע הטלסקופית העליונה מסייעת להגיע לאזורים שקשה להגיע אליהם בנוחות, במהירות ובבטיחות, תוך שמירה על איזון מוחלט של המשקל והפחתת עייפות ופציעות.
| נתון | ערך |
|---|---|
| טווח אנכי | 669 מ”מ |
| טווח אופקי | 2,095 מ”מ |
| כושר הרמה מרבי | 18 ק”ג / 40 ליברות |
| זרוע (עיגון תחתון/עליון) | זרוע טלסקופית | A (מ”מ / אינץ’) | B (מ”מ / אינץ’) | כושר (ק”ג) | ליברות |
|---|---|---|---|---|---|
| RA/SB | SC | 937 / 36.9″ | 1,658 / 65.3″ | 18 | 40 |
| RA/SB | SM | 1,288 / 50.7″ | 2,018 / 79.5″ | 10 | 22 |

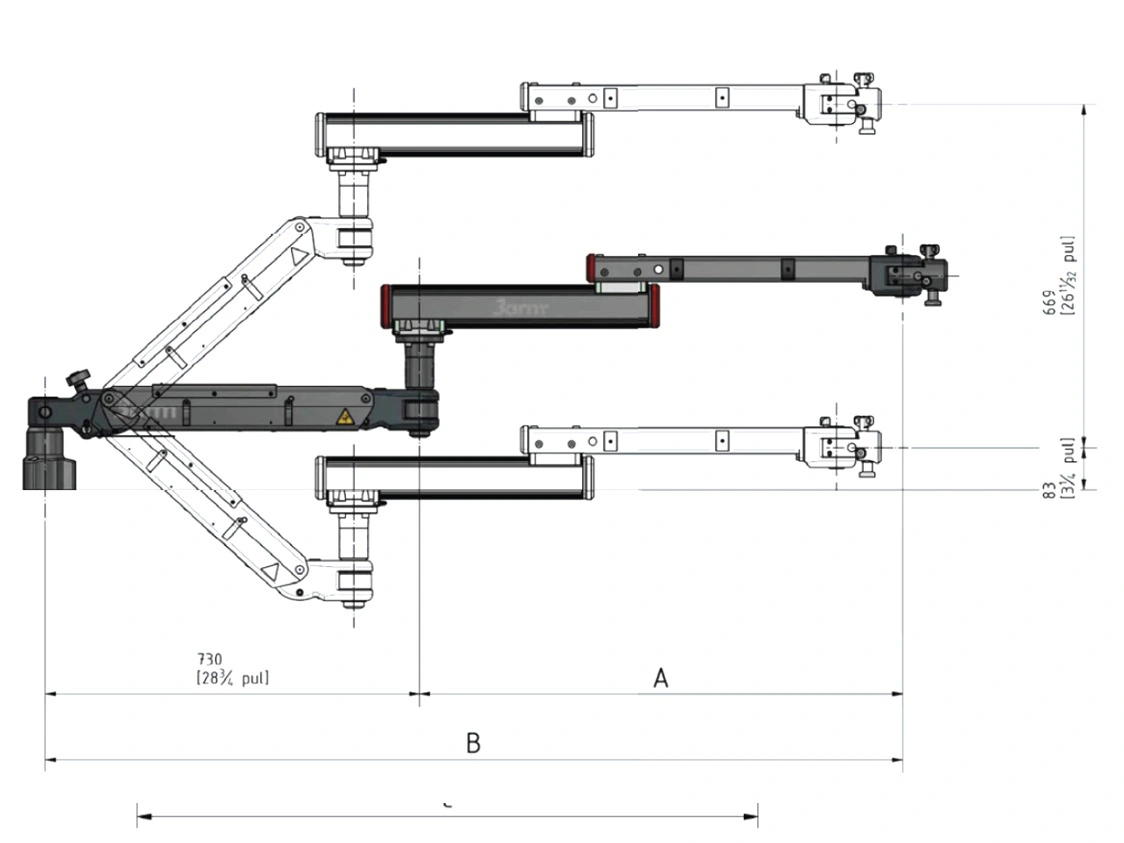

שרטוט מידות של הזרוע.
| ראש | מומנט אנכי | מומנט אופקי | בכל זווית |
|---|---|---|---|
| BA | 300 Nm (221 ft-lb) | 250 Nm (184 ft-lb) | X |
| D / EA / EC / EE | 120 Nm (89 ft-lb) | 120 Nm (89 ft-lb) | 120 Nm (89 ft-lb) |
| R / RS / RA / RAS / RB / RBS / RC / SR | 300 Nm (221 ft-lb) | 250 Nm (184 ft-lb) | 200 Nm (148 ft-lb) |
X – הראש אינו מאושר לעבודת מומנט בזווית חופשית.

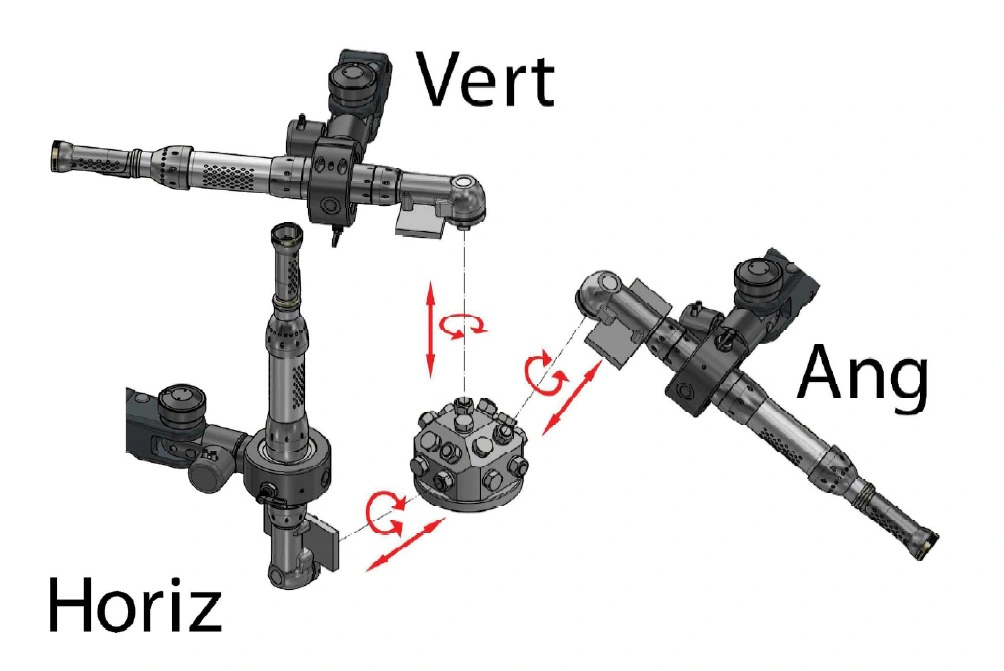

עבודה במומנט אנכי (Vert), אופקי (Horiz) ובכל זווית (Ang).
| תמונה | קוד | סוג הבלם |
|---|---|---|
 | L00 | ללא בלמים |
 | L22 | בלם פנאומטי |
 | L50 | בסיס נעילה ידני |
 | L92 | מופעל מהדק הכלי |
| קוד | ראש הכלי | מומנט |
|---|---|---|
| B | אנכי שטוח | ✔ |
| BA | אנכי עם טבעת | ✔ |
| C | אנכי מתכוונן | – |
| E | שטוח מפרקי | – |
| EA | מפרקי עם טבעת | ✔ |
| ED | שטוח מפרקי פנאומטי | – |
| F | מפרקי מתכוונן | – |
| GA | החלפה מהירה | – |
| H | ליישומים כבדים | – |
| J | מפרקי מגנטי לקידוח | – |
| K | רצועה אוניברסלית | – |
| L | מפרק כדורי מתכוונן | – |
| LA | מפרק כדורי פנאומטי אנכי | – |
| LB | מפרק כדורי מתכוונן אופקי | – |
| LC | מפרק כדורי פנאומטי אופקי | – |
| M | תמיכת לחץ קבוע | – |
| N | מפרקי רב-תנוחות | – |
| P | שטוח מפרקי כפול | – |
| Q | מפרקי רב-תנוחות לעומסים כבדים | – |
| R | רבולבר | ✔ |
| RA | רבולבר מתנדנד | ✔ |
| RAS | רבולבר מתנדנד אוטומטי | ✔ |
| RB | רבולבר בתצורת אקדח | ✔ |
| RBS | רבולבר אוטומטי בתצורת אקדח | ✔ |
| RC | אנכי ואופקי | – |
| RS | רבולבר אוטומטי | ✔ |
| SN | ג’ירפה רב-תנוחות | – |
| SR | ג’ירפה רבולבר | ✔ |
| T | מפרקי רב-תנוחות בתצורת אקדח | – |
| U | מפרקי רב-תנוחות בתצורת אקדח לעומסים כבדים | – |
| W | מוט אנכי | – |
| WA | מוט אנכי עם בלם פנאומטי | ✔ |
| WC | מוט אנכי עם בלם | – |
| Z | מזלג | – |
✔ – ראש המאושר לעבודת מומנט (ראו טבלת המלצות המומנט).
למי מתאימה Series 6?
למי שמחפש זרוע איזון כלים ארגונומית לעבודה בטוחה, נוחה ויעילה עם כלים במשקל עד 18 ק”ג, כולל עבודה באזורים שקשה להגיע אליהם.
מה היתרון המרכזי של הזרוע?
היתרון המרכזי הוא סיוע בביטול תגובת מומנט, יחד עם טווח תנועה רחב וסיבוב אינסופי של 360 מעלות לשיפור הבטיחות והפרודוקטיביות.
האם ניתן לקבל התאמה לפי צורך?
כן, אנחנו נשמח לסייע בבחירת התצורה המתאימה מתוך מגוון ראשי הכלי והבלמים הזמינים לדגם.
