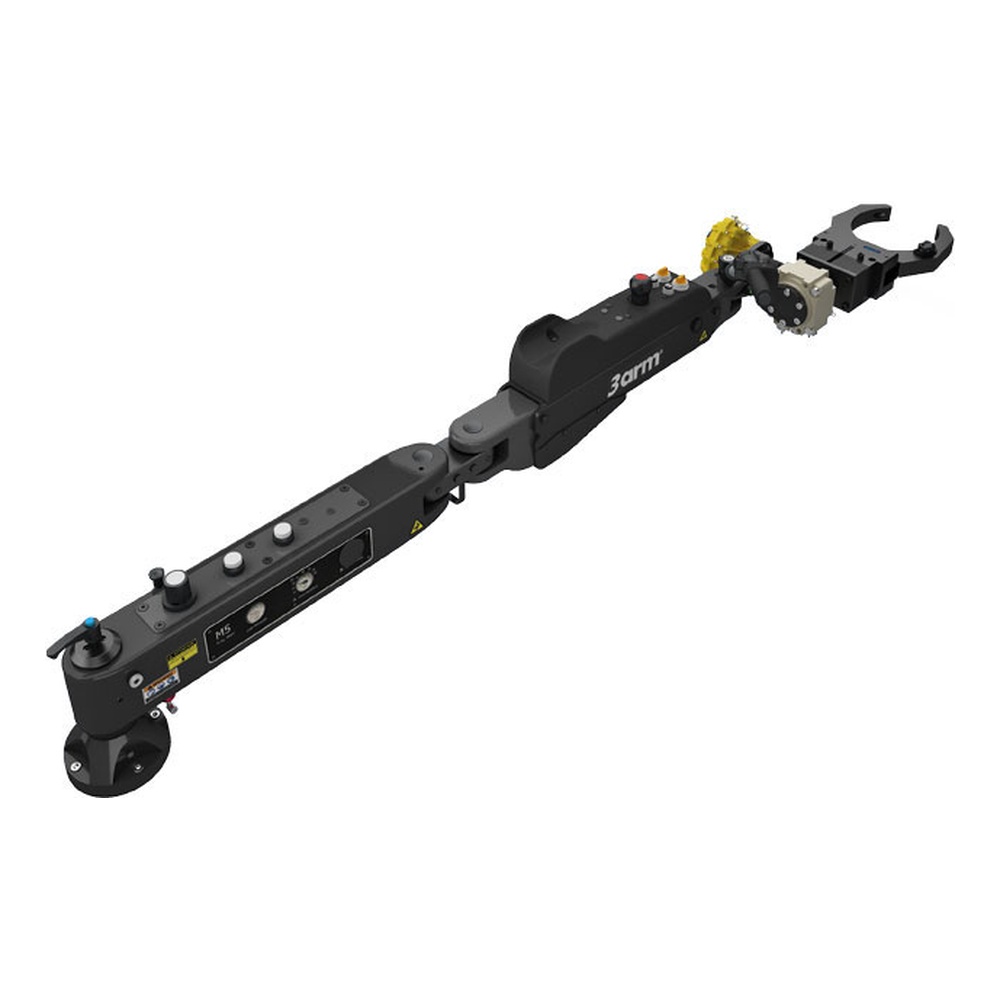

3 arm Manipulator M5 הוא מניפולטור תעשייתי כבד-חובה להובלת חומרים ולהצבה מדויקת של עומסים עד 50 ק"ג באיזון מוחלט של המשקל ובכל כיוון.
מיועד לסיוע ארגונומי בתהליכי עבודה תעשייתיים, עם יכולת להעביר חלקים אל מסועים, קווי הרכבה, מכונות עיבוד ועוד.
הדגם מציע מגוון רחב של תצורות זרוע מותאמות אישית, כדי לסייע בהצבה מדויקת של חלקים ובשמירה על נוחות ובטיחות העבודה.
| נתון | ערך |
|---|---|
| טווח אנכי | 707 מ”מ (28 אינץ’) |
| טווח אופקי | 1,656 מ”מ (65.7 אינץ’) |
| כושר הרמה מרבי | 50 ק”ג / 110 ליברות |
| נתון | ערך |
|---|---|
| נוזל אספקה | אוויר דחוס |
| לחץ עבודה מרבי | 0.7 MPa (7 בר) |
| לחץ עבודה מינימלי | 0.45 MPa (4.5 בר) |
| צריכה רגעית מרבית | 515 ליטר/דקה |
| נתון | ערך |
|---|---|
| מישור ZX | ± 39° |
| רדיוס עבודה במישור XY | 1,680 מ”מ (65.7 אינץ’) |
| ציר Z1 | 360° |
| ציר Z2 | 180° |
| ציר Z3 | 180° |
| ציר X | 360° / 4×90° |
| מהלך אנכי | 700 מ”מ (27 אינץ’) |
| נתון | ערך |
|---|---|
| גובה | 335 מ”מ (13.6 אינץ’) |
| אורך | 963 מ”מ (37.9 אינץ’) |
| רוחב | 283 מ”מ (11.2 אינץ’) |
| משקל | 48 ק”ג (106 ליברות) |
| נתון | ערך |
|---|---|
| טמפרטורה | +5 עד +50 °C |
| לחות יחסית | עד 70% |
| סביבה | תעשייתית פנימית |
| נתון | ערך |
|---|---|
| עומס נטו מרבי, טווח | 0-50 ק”ג (0-110 ליברות) |
| עומס נטו מרבי | 50 ק”ג (110 ליברות) |
| עומס ברוטו מרבי (מערכת האחיזה + המטען) | 70 ק”ג (154 ליברות) |

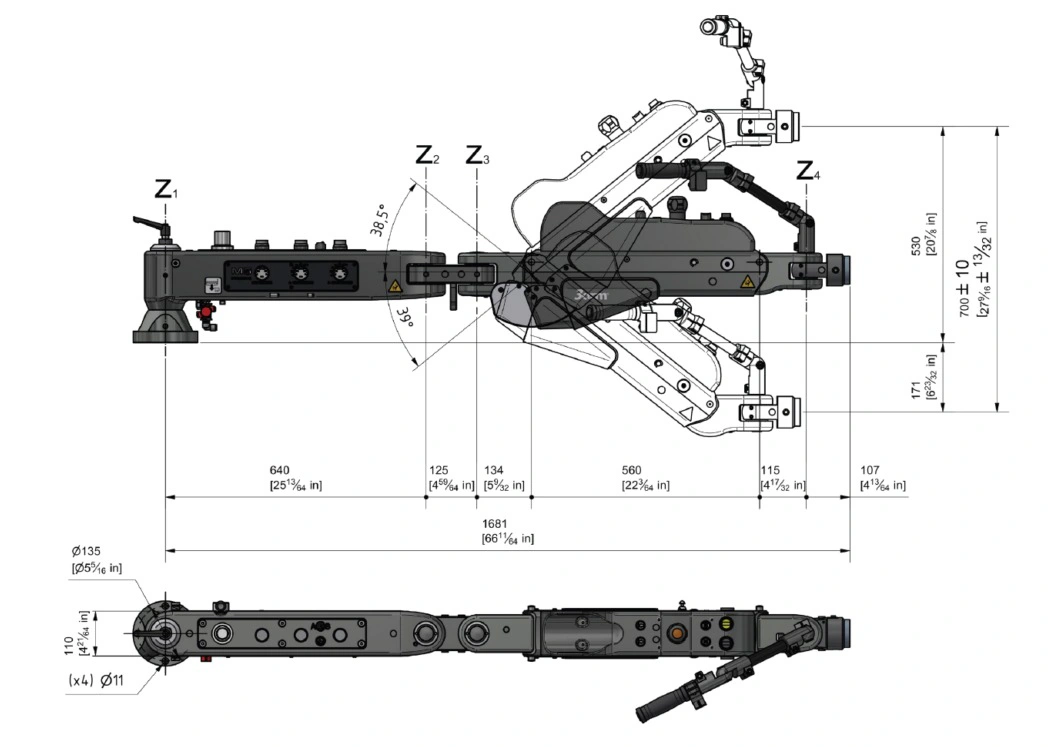

שרטוט מידות: אורך כולל 1,681 מ”מ, גובה 700±10 מ”מ, צירים Z1-Z4.
| תמונה | קוד | סוג הבלם |
|---|---|---|
 | L0 | בסיס נעילה ידני (סטנדרט) |
 | L1 | בלמים ידניים (אופציה) |
 | L2 | בלמים פנאומטיים (אופציה) |
למה מתאים 3 arm Manipulator M5?
הוא מתאים להובלת חומרים ולהצבה מדויקת של חלקים בתהליכים תעשייתיים, כולל עבודה מול מסועים, קווי הרכבה ומכונות עיבוד.
מהו טווח העומס של הדגם?
הדגם מיועד לעומס נטו מרבי של 50 ק”ג, ולעומס גולמי מרבי של 70 ק”ג כולל מערכת האחיזה והעומס.
האם יש אפשרויות נעילה ושליטה נוספות?
כן. קיימות אפשרויות בלמים ונעילה, ובגרסת M5 E-Hybrid יש גם בקרות חשמליות ומסך המציג את שלב הפעולה.
