3 arm Series 2 – זרוע איזון כלים ארגונומית להרכבה יעילה ובטוחה

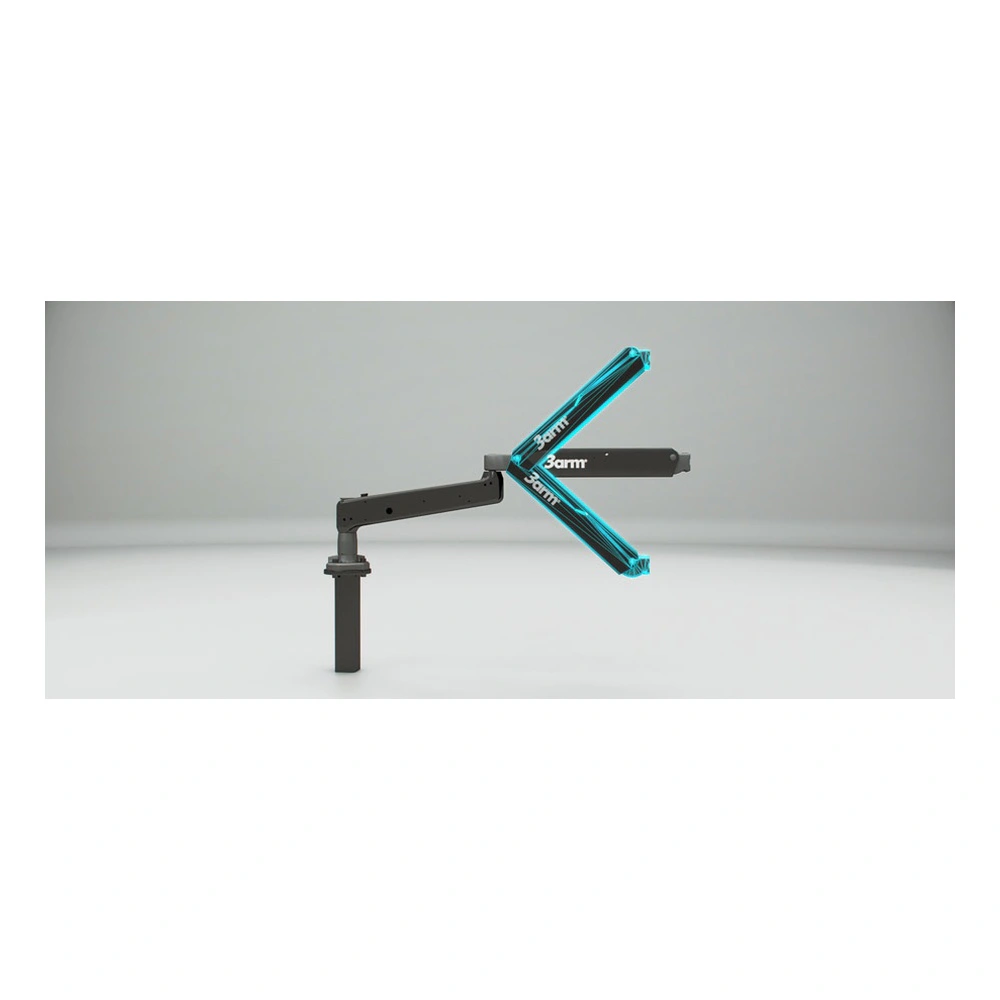

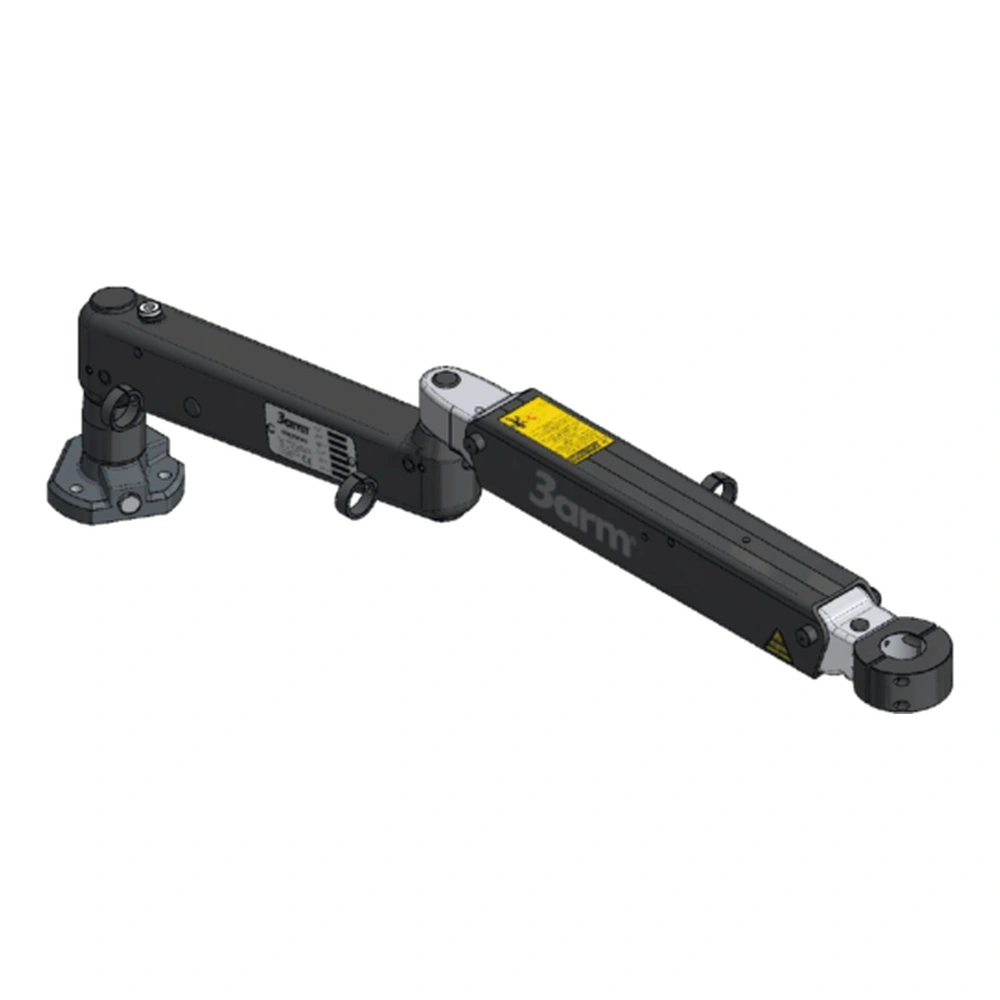

3 arm Series 2 מבית Tecnospiro היא זרוע איזון כלים ארגונומית המשלבת זרוע רדיאלית וזרוע הטיה, עם סיבוב של 360 מעלות בכל אחת מהזרועות.
הפתרון מתאים במיוחד לאזורי עבודה קטנים, מסייע להגיע לשני אזורי עבודה נפרדים, ותורם לעבודה בטוחה, נוחה ויעילה יותר.
| נתון | ערך |
|---|---|
| טווח אנכי | 530 מ”מ |
| טווח אופקי | 860 מ”מ |
| כושר הרמה מרבי | 10 ק”ג / 22 ליברות |
| זרוע רדיאלית (עיגון תחתון/עליון) | זרוע הטיה | A (מ”מ / אינץ’) | B (מ”מ / אינץ’) | C (מ”מ / אינץ’) | D (מ”מ / אינץ’) |
|---|---|---|---|---|---|
| B/BS | – | 400 / 15.7″ | 473 / 18.6″ | 873 / 34.4″ | 535 / 21.1″ |

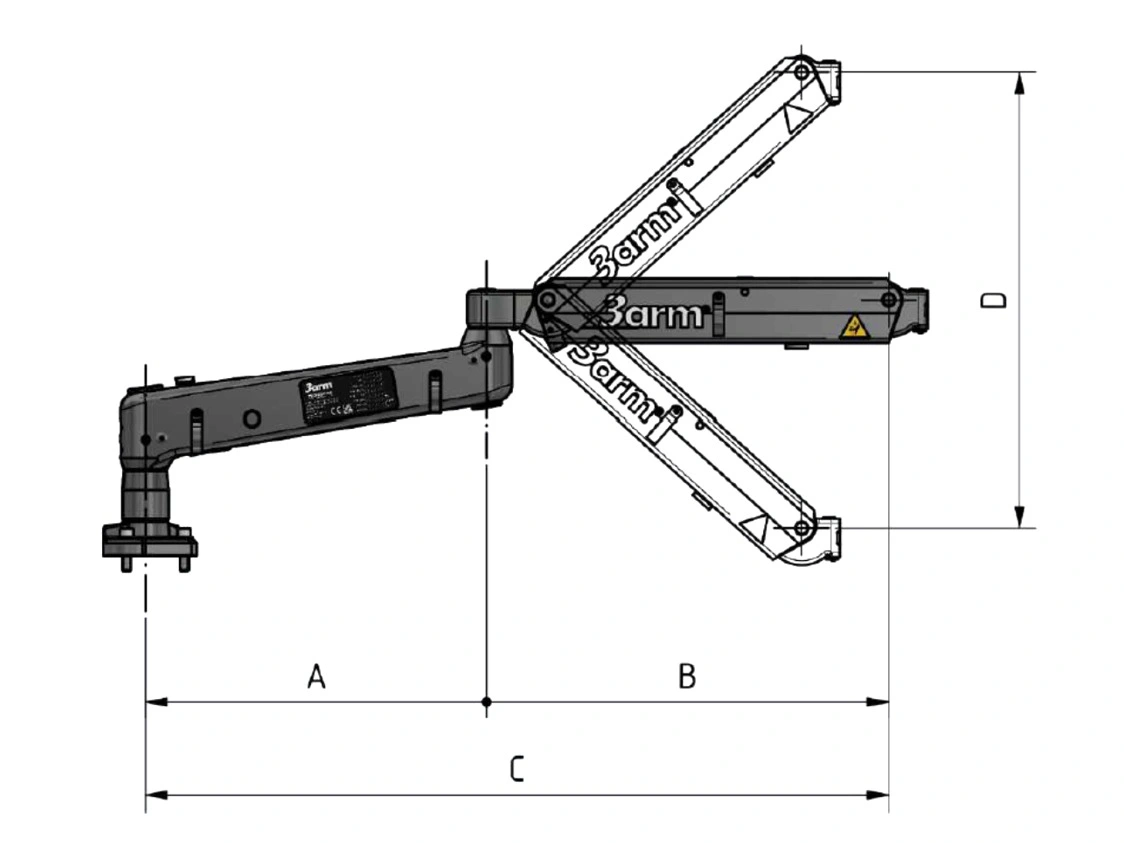

שרטוט מידות של הזרוע.
| ראש | מומנט אנכי | מומנט אופקי | בכל זווית |
|---|---|---|---|
| B2 / BA2 | 120 Nm (88 ft-lb) | 90 Nm (66 ft-lb) | X |
| E2 / EA2 | 60 Nm (44 ft-lb) | 60 Nm (44 ft-lb) | 60 Nm (44 ft-lb) |
X – הראש אינו מאושר לעבודת מומנט בזווית חופשית.

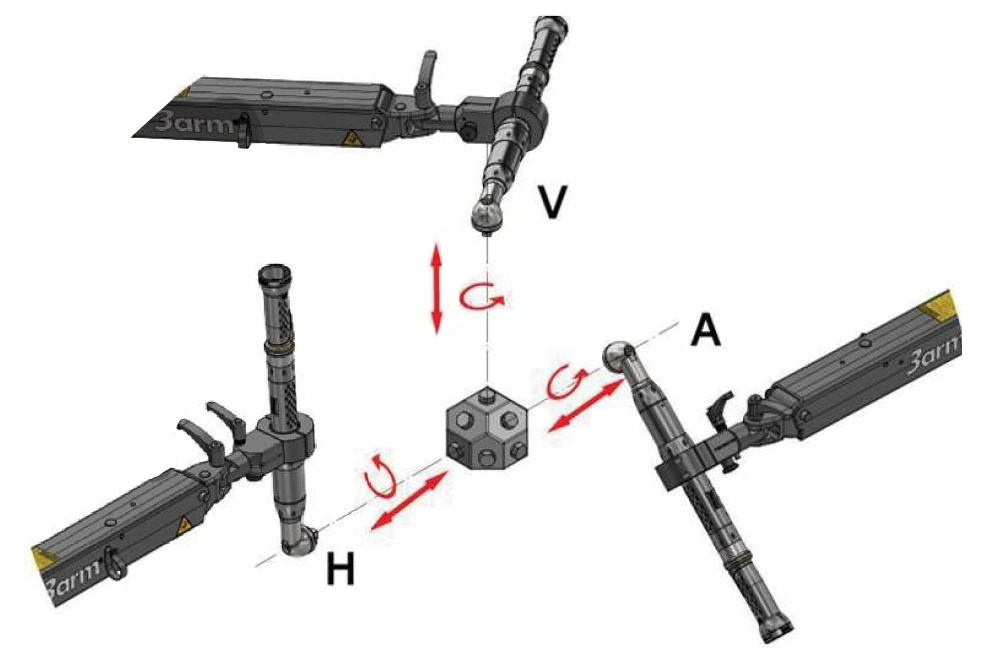

עבודה במומנט אנכי (Vert), אופקי (Horiz) ובכל זווית (Ang).

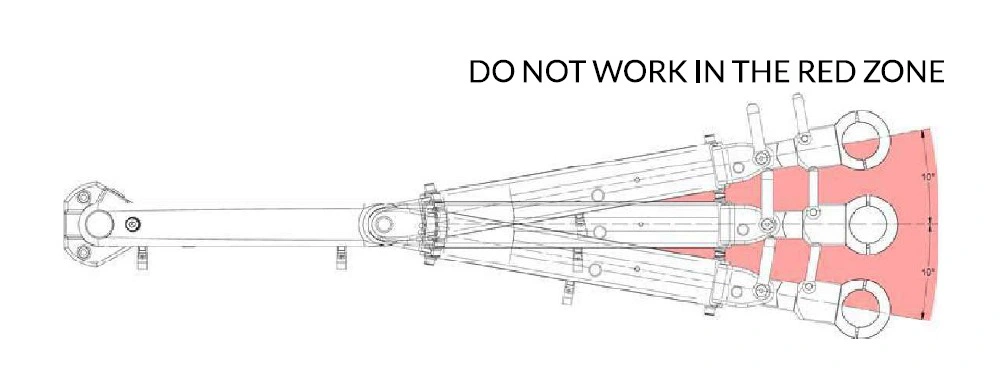

אין לעבוד באזור האדום שבקצה מהלך זרוע ההטיה.
| תמונה | קוד | סוג הבלם |
|---|---|---|
 | L00 | ללא בלמים |
 | L50 | בסיס נעילה ידני |
| קוד | ראש הכלי | מומנט |
|---|---|---|
| B | אנכי שטוח | ✔ |
| BA | אנכי עם טבעת | ✔ |
| C | אנכי מתכוונן | – |
| E | שטוח מפרקי | – |
| EA | מפרקי עם טבעת | ✔ |
| F | מפרקי מתכוונן | – |
| GA | החלפה מהירה | – |
| H | ליישומים כבדים | – |
| K | רצועה אוניברסלית | – |
| L | מפרק כדורי מתכוונן | – |
| LB | מפרק כדורי מתכוונן אופקי | – |
| N | מפרקי רב-תנוחות | – |
| Q | מפרקי רב-תנוחות לעומסים כבדים | – |
| T | מפרקי רב-תנוחות בתצורת אקדח | – |
| U | מפרקי רב-תנוחות בתצורת אקדח לעומסים כבדים | – |
| Z | מזלג | – |
✔ – ראש המאושר לעבודת מומנט (ראו טבלת המלצות המומנט).
למה Series 2 מתאימה במיוחד?
Series 2 מתאימה במיוחד לעבודות הרכבה ולחללי עבודה קטנים, בזכות שילוב של זרוע רדיאלית וזרוע הטיה ושתי זרועות באורכים שונים.
איך הזרוע תורמת לבטיחות בעבודה?
ההנדסה מבטלת תגובת מומנט, מסייעת להפחתת עייפות ופציעות, ומאפשרת עבודה בטוחה יותר עם הכלי.
האם יש הנחיית בטיחות לשימוש?
כן. אין לעבוד באזור האדום שבקצה מהלך זרוע ההטיה.
