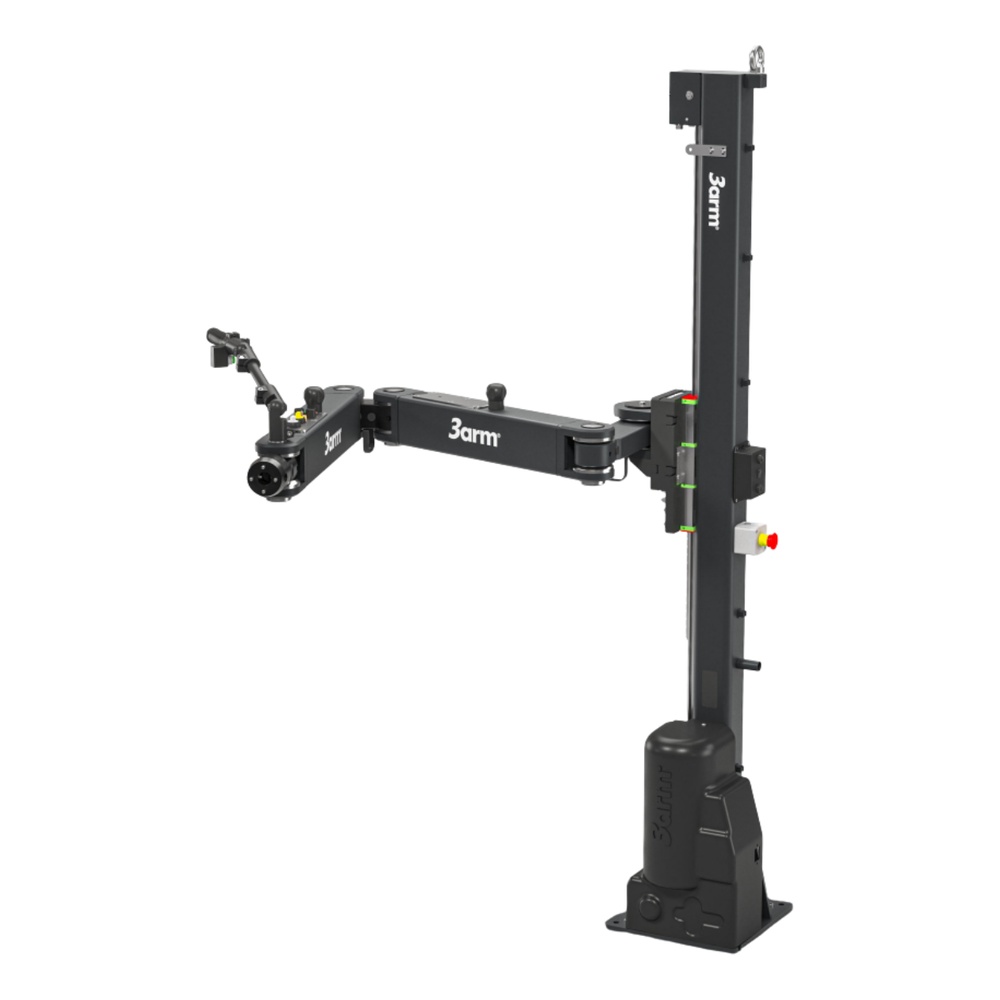

3 arm Manipulator M10 הוא מניפולטור תעשייתי לעבודה ידנית מדויקת וארגונומית עם מטענים כבדים עד 120 ק"ג, בכל כיוון.
מניפולטור תעשייתי זה מותקן על עמוד ומציע טווח רחב של תצורות זרוע והתאמה להתקני קצה שונים, כולל תפסן, מגנט, ואקום או פתרון מותאם.
מתאים לקווי הרכבה, למסועים, לכלי מכונה וליישומים תעשייתיים תובעניים, עם טווח הגעה גדול ותפעול שמסייע בהזזה ובמיקום של חלקים כבדים.
| נתון | ערך |
|---|---|
| טווח אנכי | 2,310 מ”מ (90.9 אינץ’) |
| טווח אופקי | 2,500 מ”מ (98.4 אינץ’) |
| כושר הרמה מרבי | 120 ק”ג / 264 ליברות |
| זרוע | עמוד | A (מ”מ) | B (מ”מ / אינץ’) | C (מ”מ) | כושר (ק”ג) | ליברות |
|---|---|---|---|---|---|---|
| קצרה | קצרה / בינונית / ארוכה | 940 / 1,440 / 1,940 | 950 / 37.4″ | 370 | 120 | 264 |
| בינונית | קצרה / בינונית / ארוכה | 940 / 1,440 / 1,940 | 1,725 / 67.9″ | 370 | 100 | 220 |
| ארוכה | קצרה / בינונית / ארוכה | 940 / 1,440 / 1,940 | 2,500 / 98.4″ | 370 | 80 | 176 |
מידה A לפי אורך העמוד: קצר – 940 מ”מ; בינוני – 1,440 מ”מ; ארוך – 1,940 מ”מ. האפשרויות חלות על כל אורכי הזרוע.

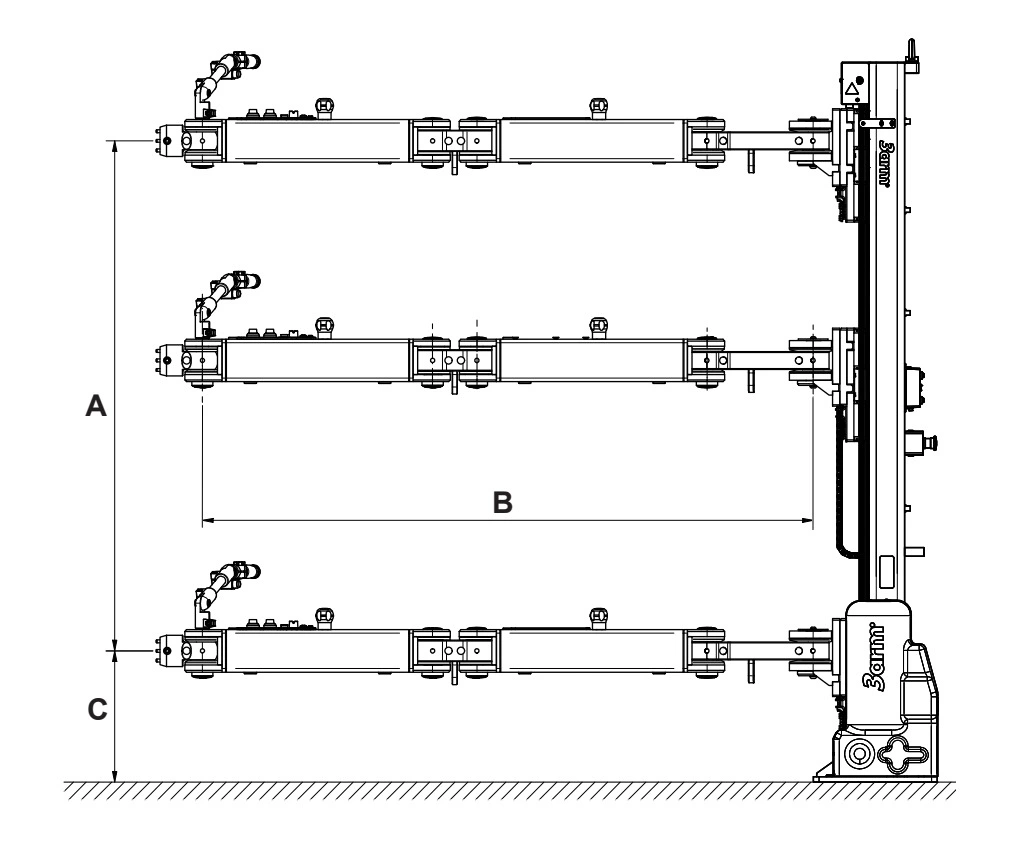

A – טווח הגובה לאורך העמוד, B – טווח הזרוע, C – גובה מינימלי.
| תמונה | קוד | סוג הבלם |
|---|---|---|
 | L0 | בסיס נעילה ידני (סטנדרט) |
 | L1 | בלמים ידניים (אופציה) |
 | L2 | בלמים פנאומטיים (אופציה) |
למה מתאים 3 arm Manipulator M10?
הוא מתאים להרמה, להזזה ולמיקום ידני מדויק של מטענים כבדים עד 120 ק”ג בסביבות תעשייתיות.
האם המניפולטור מתאים לקווי ייצור?
כן, הוא מתאים במיוחד למסועים, לקווי הרכבה, לכלי מכונה וליישומים תעשייתיים תובעניים.
אילו אפשרויות בלימה קיימות?
קיימת אפשרות לבלם נעילה ידני בבסיס כסטנדרט, וכן בלמים ידניים או פנאומטיים כאופציה, לנעילת כל הצירים והחזקת החלק במקומו.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מניפולטור תעשייתי 3 arm Manipulator M10.
