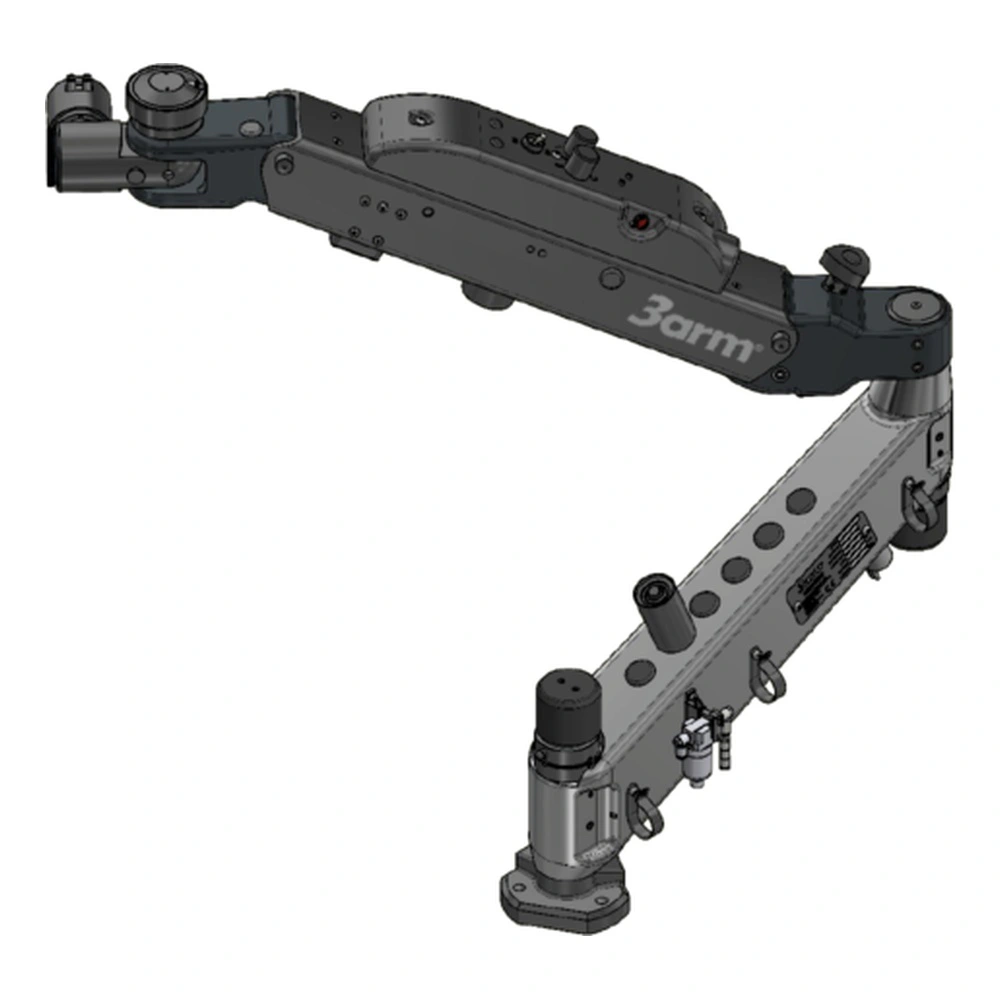

3 arm Series 3 – זרוע איזון כלים ארגונומית
3 arm Series 3 מבית Tecnospiro מספרד היא זרוע איזון כלים ארגונומית שמיועדת ליישומים תעשייתיים תובעניים.
הסדרה נחשבת לפופולרית ביותר בזכות הרב-שימושיות שלה, ומספקת עבודה חסרת משקל, בטיחות גבוהה ונוחות תפעול.
| נתון | ערך |
|---|---|
| טווח אנכי | 1,070 מ”מ |
| טווח אופקי | 1,725 מ”מ |
| כושר הרמה מרבי | 35 ק”ג / 77 ליברות |
| זרוע רדיאלית (עיגון תחתון/עליון) | זרוע הטיה | A (מ”מ / אינץ’) | B (מ”מ / אינץ’) | C (מ”מ / אינץ’) | D (מ”מ / אינץ’) | כושר (ק”ג) | ליברות |
|---|---|---|---|---|---|---|---|
| PS/AS | BS | 450 / 17.7″ | 625 / 24.6″ | 1,075 / 43.2″ | 670 / 26.3″ | 35 | 77 |
| PS/AS | BM | 450 / 17.7″ | 925 / 36.4″ | 1,375 / 54.1″ | 1,070 / 42.1″ | 19 | 40 |
| PL/AL | BS | 808 / 31.8″ | 625 / 24.6″ | 1,433 / 56.4″ | 670 / 26.3″ | 35 | 77 |
| PL/AL | BM | 808 / 31.8″ | 925 / 36.4″ | 1,733 / 68.2″ | 1,070 / 42.1″ | 19 | 40 |

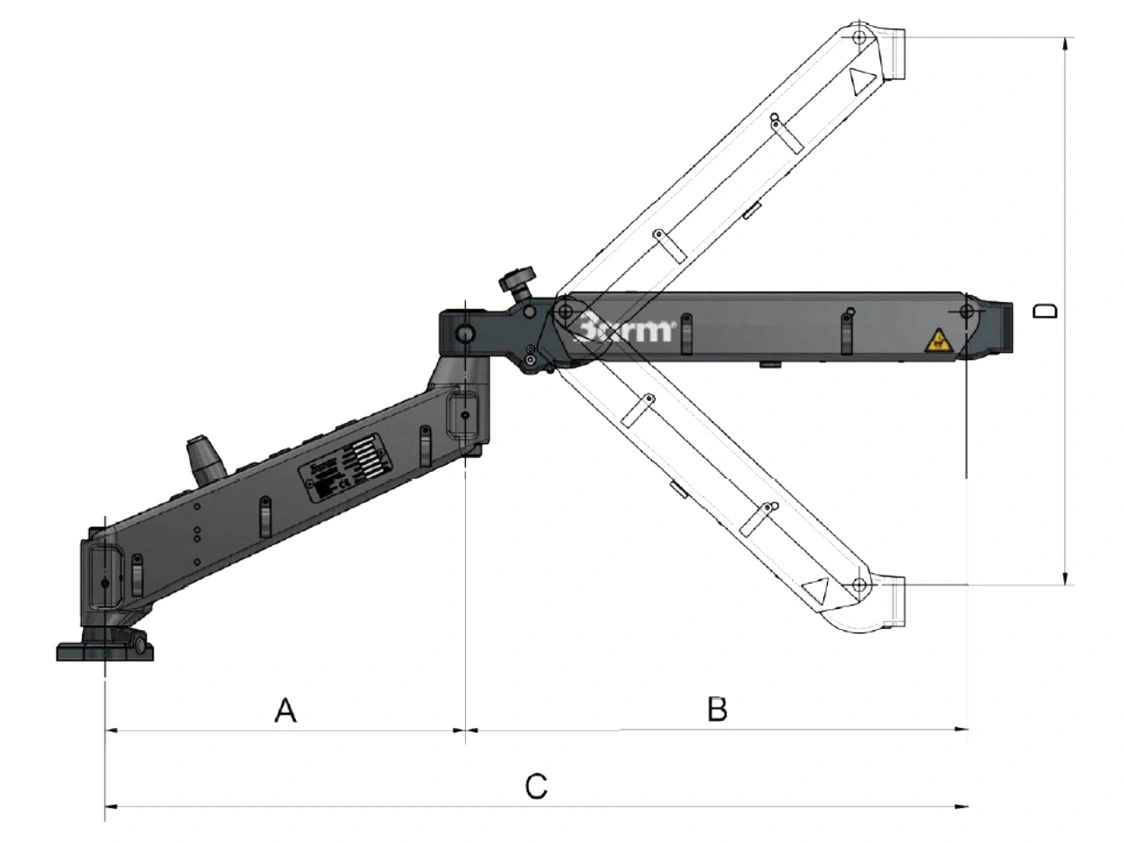

שרטוט מידות של הזרוע.
| ראש | מומנט אנכי | מומנט אופקי | בכל זווית |
|---|---|---|---|
| BA | 650 Nm (479 ft-lb) | 250 Nm (184 ft-lb) | X |
| D / EA / EC | 120 Nm (89 ft-lb) | 120 Nm (89 ft-lb) | 120 Nm (89 ft-lb) |
| EE / PA | 100 Nm (74 ft-lb) | 100 Nm (74 ft-lb) | 100 Nm (74 ft-lb) |
| R / RA / RB / SR | 300 Nm (221 ft-lb) | 250 Nm (184 ft-lb) | 200 Nm (148 ft-lb) |
| RAS / RBS / RS | 300 Nm (221 ft-lb) | 250 Nm (184 ft-lb) | 250 Nm (184 ft-lb) |
X – הראש אינו מאושר לעבודת מומנט בזווית חופשית.

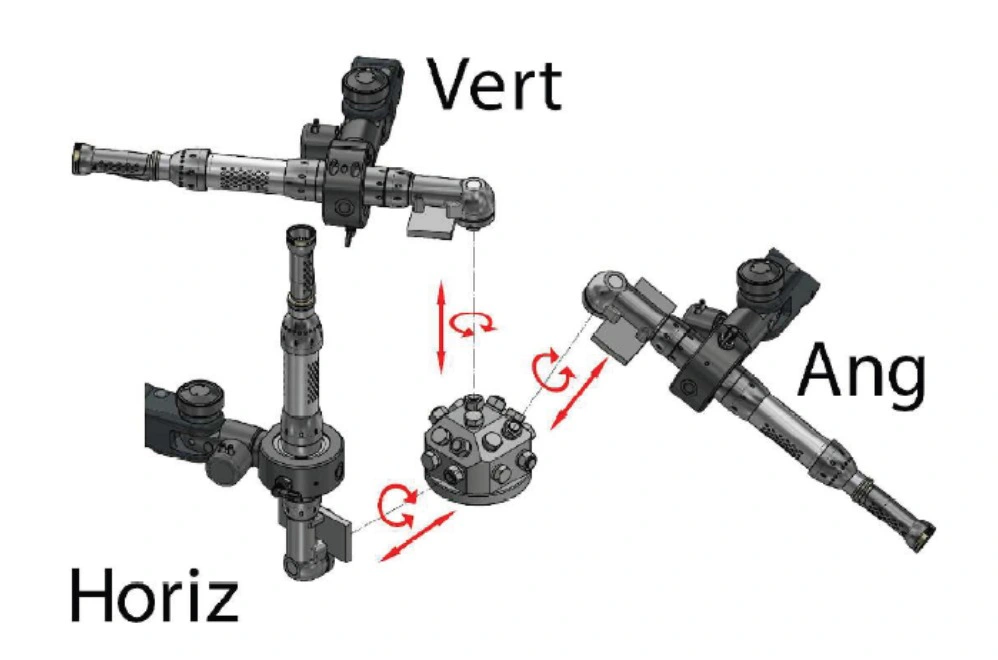

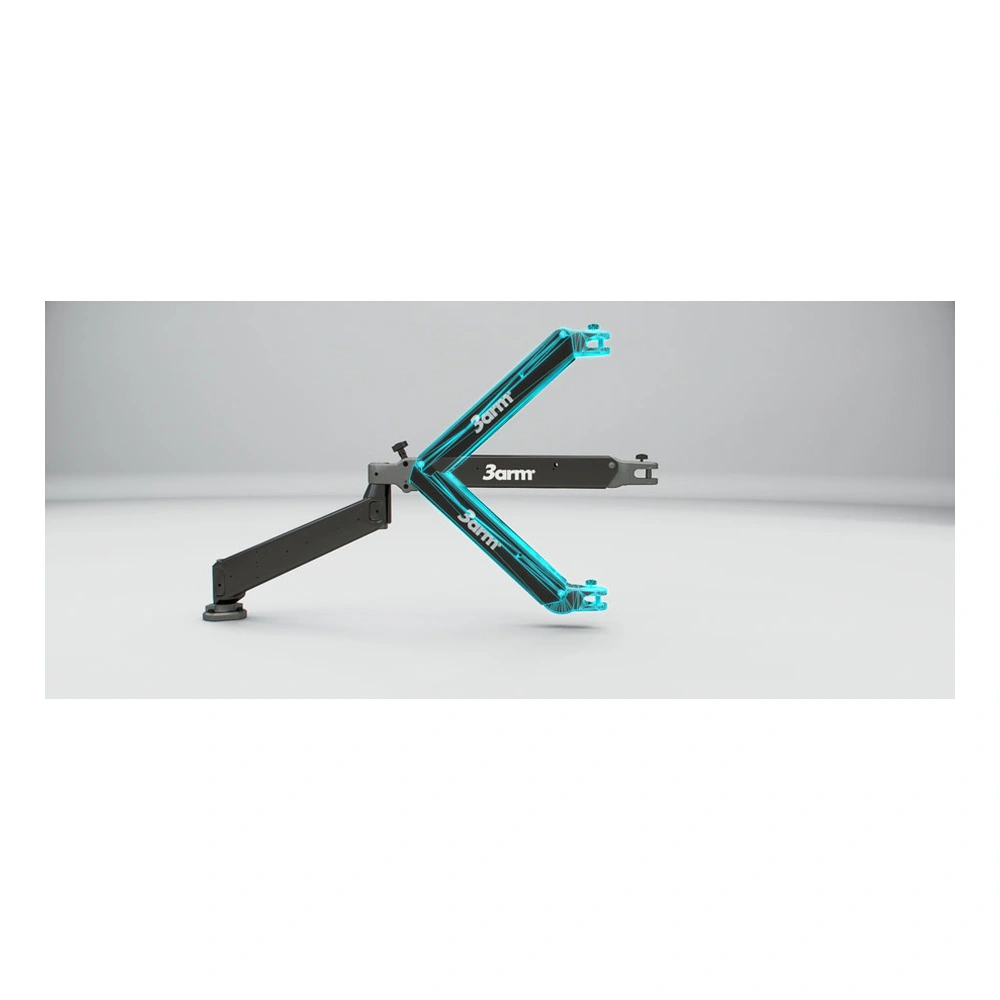

עבודה במומנט אנכי (Vert), אופקי (Horiz) ובכל זווית (Ang).

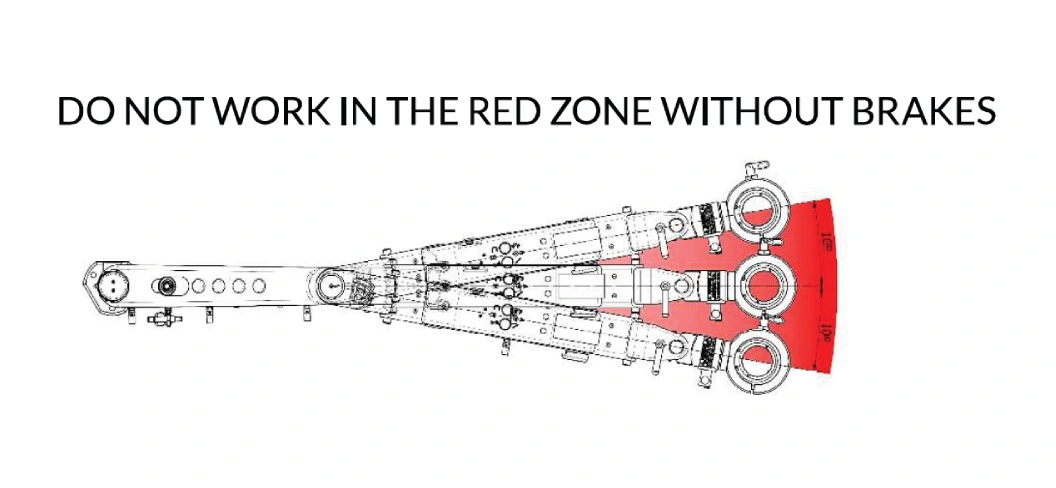

אין לעבוד באזור האדום ללא בלמים.
| תמונה | קוד | סוג הבלם |
|---|---|---|
 | L00 | ללא בלמים |
 | L11 | בלם ידני |
 | L22 | בלם פנאומטי |
 | L50 | בסיס נעילה ידני |
 | L92 | מופעל מהדק הכלי |
| קוד | ראש הכלי | מומנט |
|---|---|---|
| B | אנכי שטוח | ✔ |
| BA | אנכי עם טבעת | ✔ |
| C | אנכי מתכוונן | – |
| E | שטוח מפרקי | – |
| EA | מפרקי עם טבעת | ✔ |
| ED | שטוח מפרקי פנאומטי | – |
| F | מפרקי מתכוונן | – |
| GA | החלפה מהירה | – |
| H | ליישומים כבדים | – |
| J | מפרקי מגנטי לקידוח | – |
| K | רצועה אוניברסלית | – |
| L | מפרק כדורי מתכוונן | – |
| LA | מפרק כדורי פנאומטי אנכי | – |
| LB | מפרק כדורי מתכוונן אופקי | – |
| LC | מפרק כדורי פנאומטי אופקי | – |
| M | תמיכת לחץ קבוע | – |
| N | מפרקי רב-תנוחות | – |
| P | שטוח מפרקי כפול | – |
| Q | מפרקי רב-תנוחות לעומסים כבדים | – |
| R | רבולבר | ✔ |
| RA | רבולבר מתנדנד | ✔ |
| RAS | רבולבר מתנדנד אוטומטי | ✔ |
| RB | רבולבר בתצורת אקדח | ✔ |
| RBS | רבולבר אוטומטי בתצורת אקדח | ✔ |
| RC | אנכי ואופקי | – |
| RS | רבולבר אוטומטי | ✔ |
| SN | ג’ירפה רב-תנוחות | – |
| SR | ג’ירפה רבולבר | ✔ |
| T | מפרקי רב-תנוחות בתצורת אקדח | – |
| U | מפרקי רב-תנוחות בתצורת אקדח לעומסים כבדים | – |
| W | מוט אנכי | – |
| WA | מוט אנכי עם בלם פנאומטי | ✔ |
| WC | מוט אנכי עם בלם | – |
| Z | מזלג | – |
✔ – ראש המאושר לעבודת מומנט (ראו טבלת המלצות המומנט).

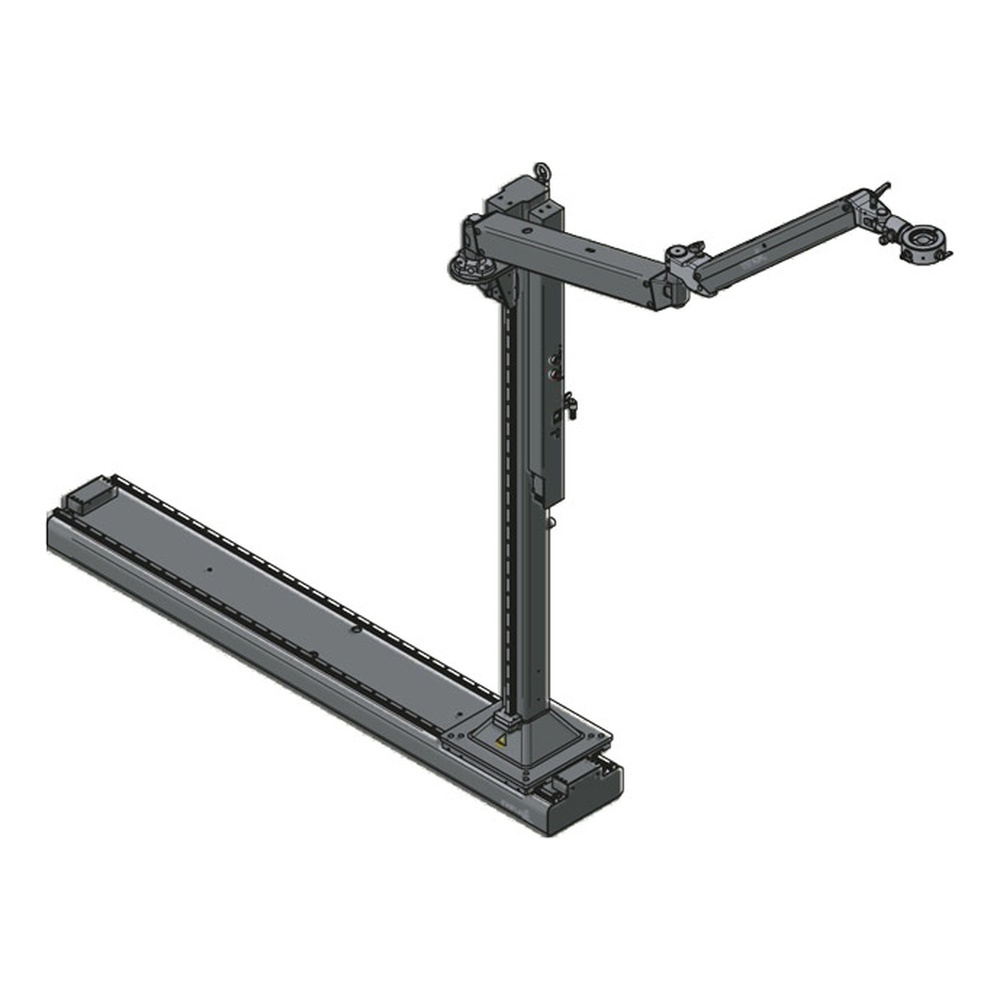

למה לבחור ב-3 arm Series 3?
כי זו סדרה רב-שימושית ופופולרית במיוחד, המתאימה ליישומים תעשייתיים תובעניים ומציעה שילוב של בטיחות, נוחות וגמישות.
האם ניתן לקבע את הזרוע במצב מסוים?
כן. מערכות הבלם מאפשרות לקבע את הזרוע במצב קבוע על כל הצירים יחד או בנפרד.
האם המוצר מתאים לעבודה בטוחה יותר?
כן. ההנדסה נועדה להפחית תגובת מומנט, למנוע עייפות ופציעות, ולשפר את רמת הבטיחות בעבודה.
