זרועות תגובה ארגונומיות שמייצבות את כלי ההברגה ומקלות על העבודה בקווי הרכבה.

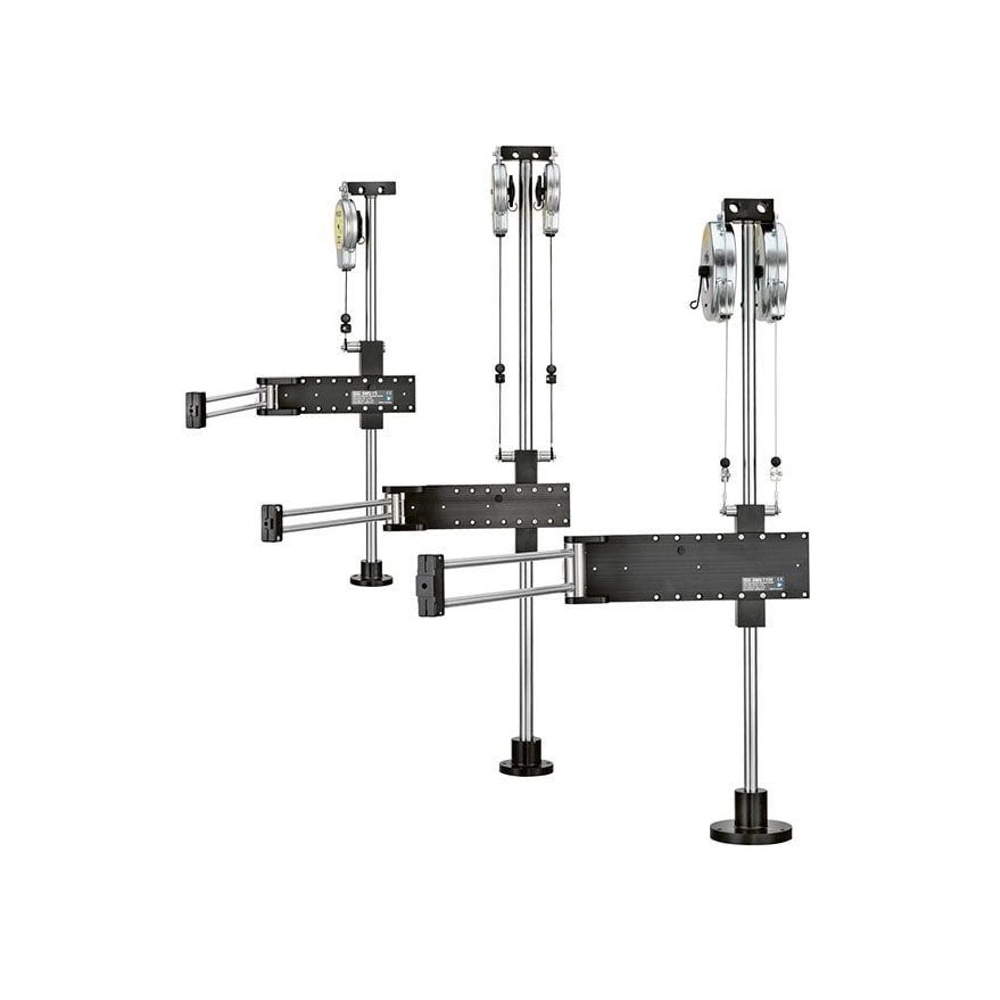

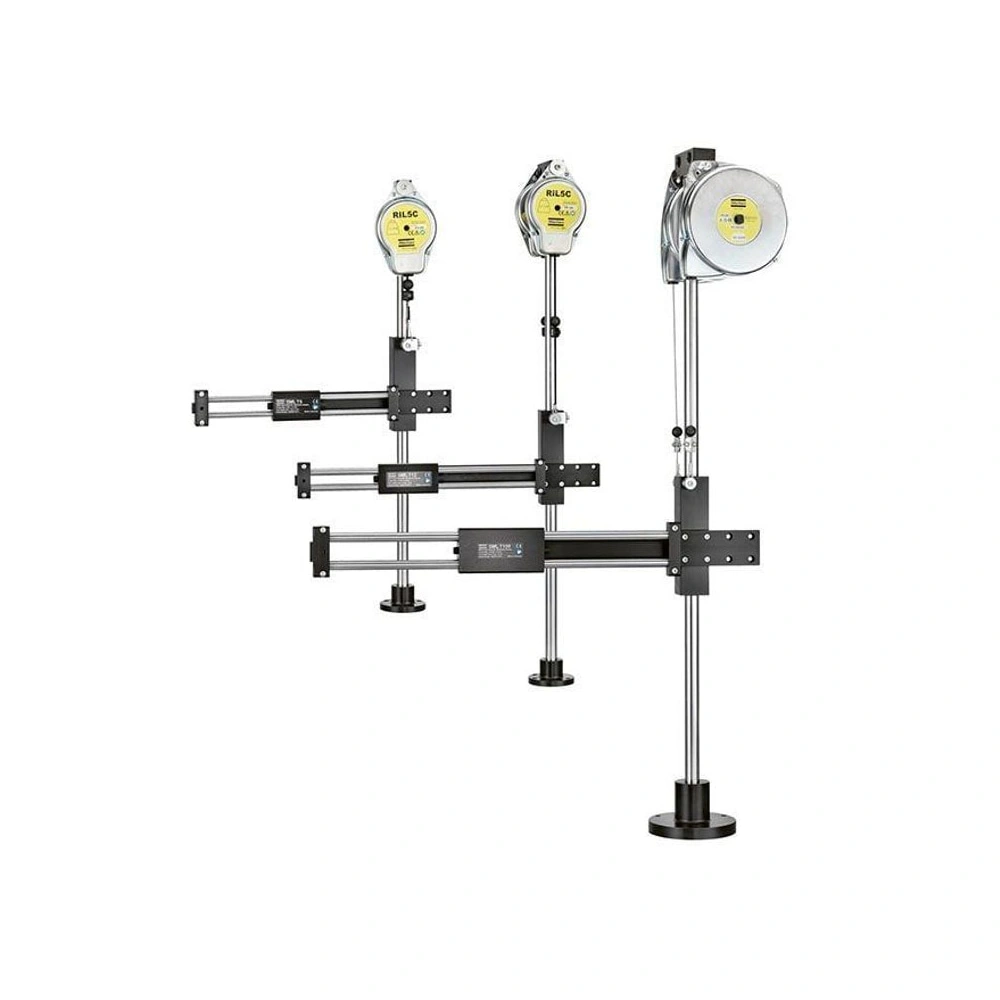

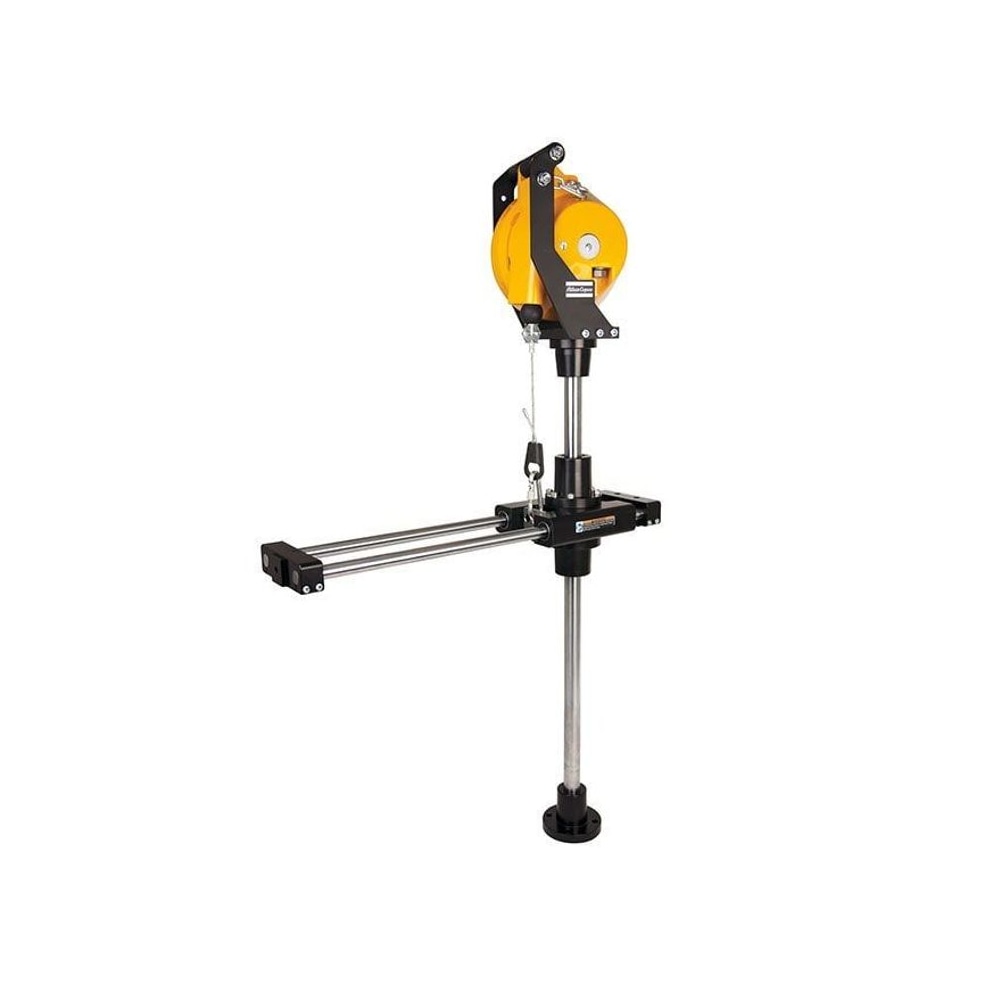

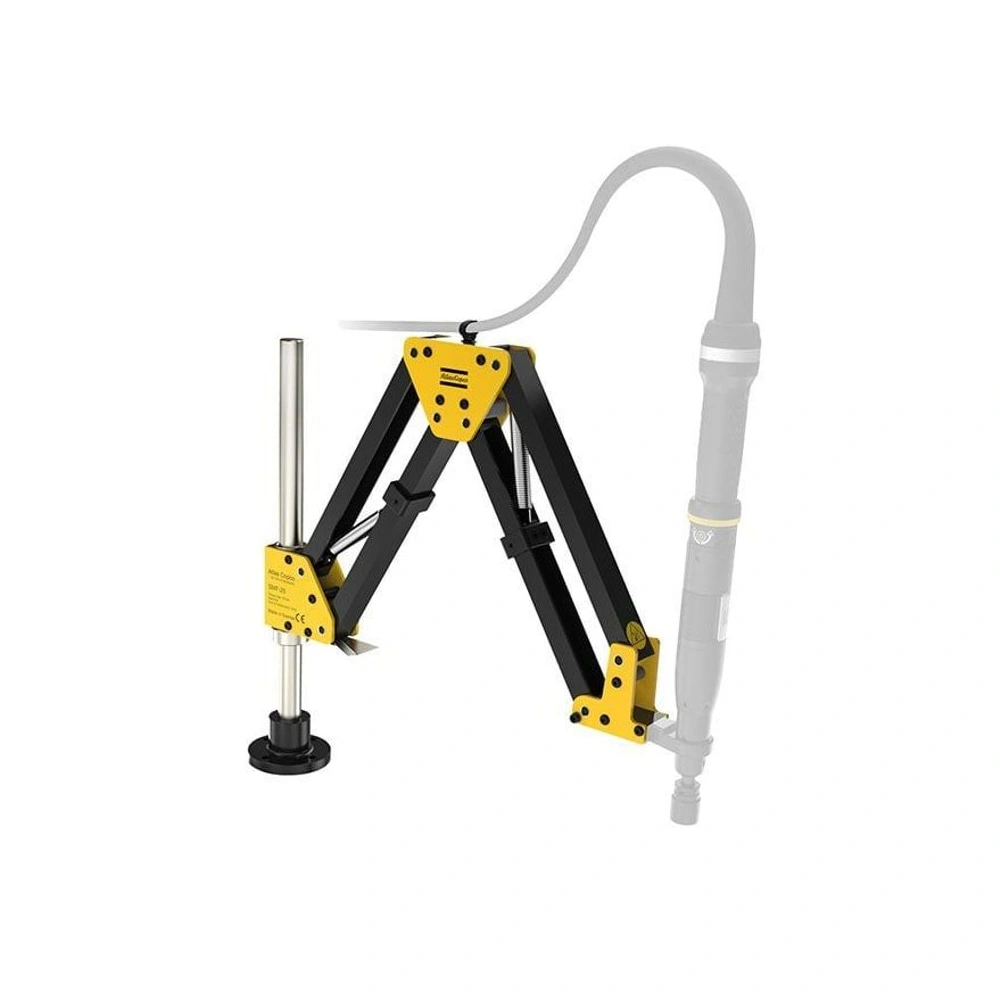

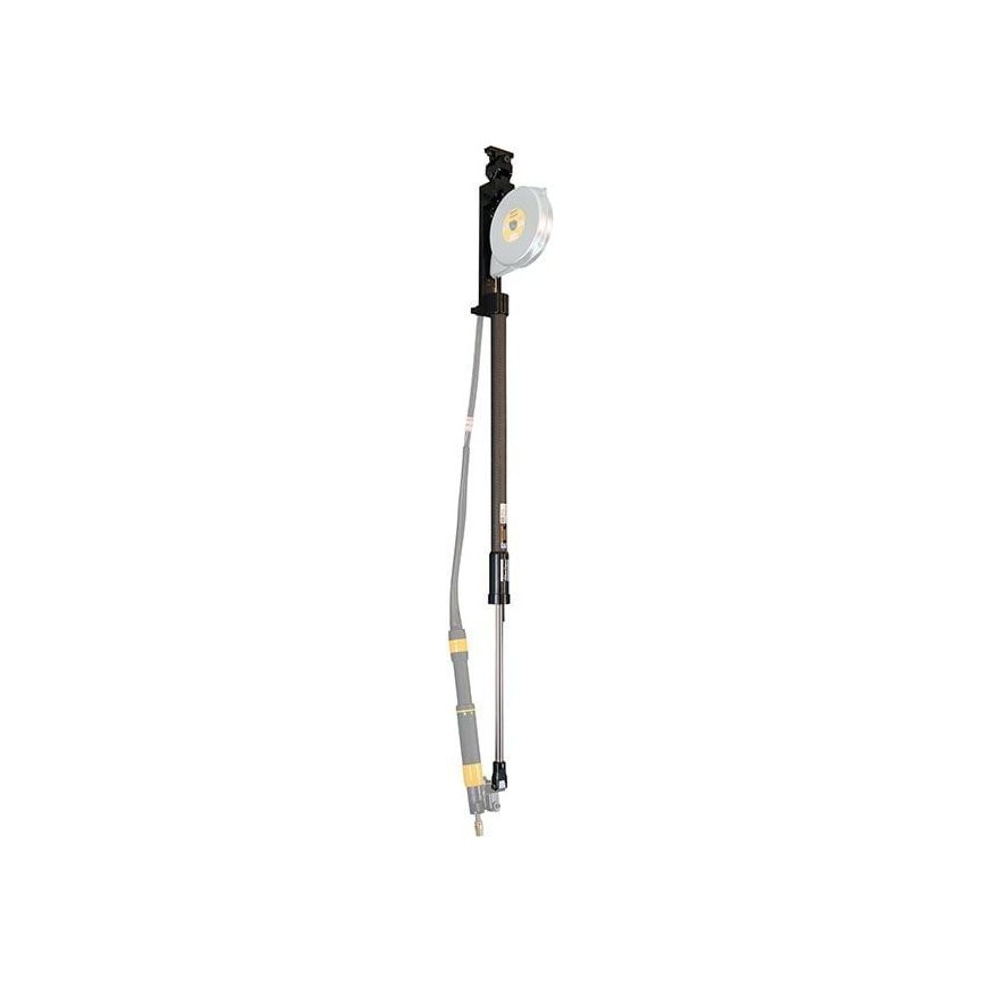

Atlas Copco Torque Arms (SMC) הן זרועות תגובה ארגונומיות שנועדו לספוג את מומנט התגובה של כלי ההברגה ולשפר את הנוחות והבקרה בעבודה רציפה.
הסדרה מתאימה לשילוב בתחנות הרכבה וביישומי אוטומציה תעשייתית, עם מגוון דגמים לפי רמות מומנט, אורך עבודה, זווית סיבוב של בית הכלי וסוג ממשק בית הכלי.
איך בוחרים את דגם ה-SMC הנכון?
שלב 1: התאימו את רמת המומנט של הזרוע לרמת המומנט של כלי ההברגה וליישום בתחנה.
שלב 2: בדקו את אורך העבודה הנדרש בין נקודת העיגון לבין נקודת ההפעלה.
שלב 3: בחרו את זווית הסיבוב המקסימלית ואת ממשק בית הכלי המתאימים לדגם הכלי שלכם.
מה חשוב לבדוק לפני שבוחרים אורך זרוע?
חשוב לבדוק את מרחקי ההגעה בפועל בתחנה ואת טווח התנועה שהמפעיל צריך.
דגמי SMC מגיעים באורכי מינימום ומקסימום שונים, ולכן כדאי להתאים את האורך לגיאומטריה של עמדת העבודה.
האם יש הבדל בין ממשק בית כלי מסוג A ל-B?
כן.
בסדרה קיימים דגמים עם ממשק בית כלי מסוג A ודגמים עם ממשק מסוג B.
הבחירה תלויה בדגם כלי ההברגה ובאופן החיבור הנדרש בתחנה.
לאילו יישומים הזרועות האלה מתאימות?
הן מתאימות במיוחד לתחנות הרכבה ויישומי אוטומציה שבהם צריך לנהל מומנט תגובה של כלי הברגה בצורה יציבה ונוחה.
מה כוללת הסדרה מבחינת טווח הדגמים?
הסדרה כוללת דגמים כמו SMC 12, SMC 25, SMC 50, SMC 100, SMC 200 ו-SMC 300, עם וריאציות שונות לאורך העבודה בכל רמת מומנט.
איך מתחזקים זרוע תגובה כזו?
יש לבצע בדיקה תקופתית של החיבורים, תנועת המפרקים וממשק בית הכלי, ולוודא שאין חופש חריג או שחיקה שפוגעים ביציבות העבודה.
| דגם | מומנט מקסימלי (Nm) | מומנט מקסימלי (ft lb) | אורך מזערי (מ”מ) | אורך מרבי (מ”מ) | זווית סיבוב מרבית של מחזיק הכלי (deg) | משקל (Kg) | משקל (lb) | סוג ממשק מחזיק כלי | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|
| SMC 12 1,150 | 12 | 8.9 | 516 | 1,128 | 60 | 0.37 | 0.816 | A | 4390151085 |
| SMC 12 1,600 | 12 | 8.9 | 666 | 1,578 | 60 | 0.42 | 0.926 | A | 4390151185 |
| SMC 12 2,100 | 12 | 8.9 | 835 | 2,083 | 60 | 0.48 | 1.06 | A | 4390151285 |
| SMC 25 1,150 | 25 | 18.4 | 524 | 1,124 | 50 | 0.51 | 1.12 | A | 4390151485 |
| SMC 25 1,600 | 25 | 18.4 | 674 | 1,574 | 50 | 0.61 | 1.34 | A | 4390151585 |
| SMC 25 2,100 | 25 | 18.4 | 841 | 2,075 | 50 | 0.68 | 1.5 | A | 4390151685 |
| SMC 25 2,600 | 25 | 18.4 | 1,007 | 2,573 | 50 | 0.77 | 1.7 | A | 4390151785 |
| SMC 50 1,600 | 50 | 36.9 | 712 | 1,624 | 40 | 0.95 | 2.09 | B | 4390151885 |
| SMC 50 2,100 | 50 | 36.9 | 878 | 2,125 | 40 | 1.05 | 2.31 | B | 4390151985 |
| SMC 50 2,600 | 50 | 36.9 | 1,045 | 2,626 | 40 | 1.15 | 2.54 | B | 4390152085 |
| SMC 100 1600 | 100 | 73.8 | 722 | 1,628 | 30 | 1.28 | 2.82 | B | 4390152285 |
| SMC 100 2100 | 100 | 73.8 | 889 | 2,129 | 30 | 1.41 | 3.11 | B | 4390152385 |
| SMC 100 2600 | 100 | 73.8 | 1,056 | 2,630 | 30 | 1.53 | 3.37 | B | 4390152485 |
| SMC 200 1600 | 200 | 148 | 726 | 1,628 | 20 | 1.98 | 4.37 | – | 4390152685 |
| SMC 200 2100 | 200 | 148 | 893 | 2,129 | 20 | 2.18 | 4.81 | – | 4390152785 |
| SMC 200 2600 | 200 | 148 | 1,060 | 2,630 | 20 | 2.39 | 5.27 | – | 4390152885 |
| SMC 300 1600 | 300 | 221 | 744 | 1,631 | 20 | 2.40 | 5.29 | – | 4390153085 |
| SMC 300 2100 | 300 | 221 | 911 | 2,132 | 20 | 2.60 | 5.73 | – | 4390153185 |
| SMC 300 2600 | 300 | 221 | 1,078 | 2,633 | 20 | 2.81 | 6.20 | – | 4390153285 |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על זרועות מומנט (Reaction Arms) ארגונומיות Atlas Copco Torque Arms (SMC).
