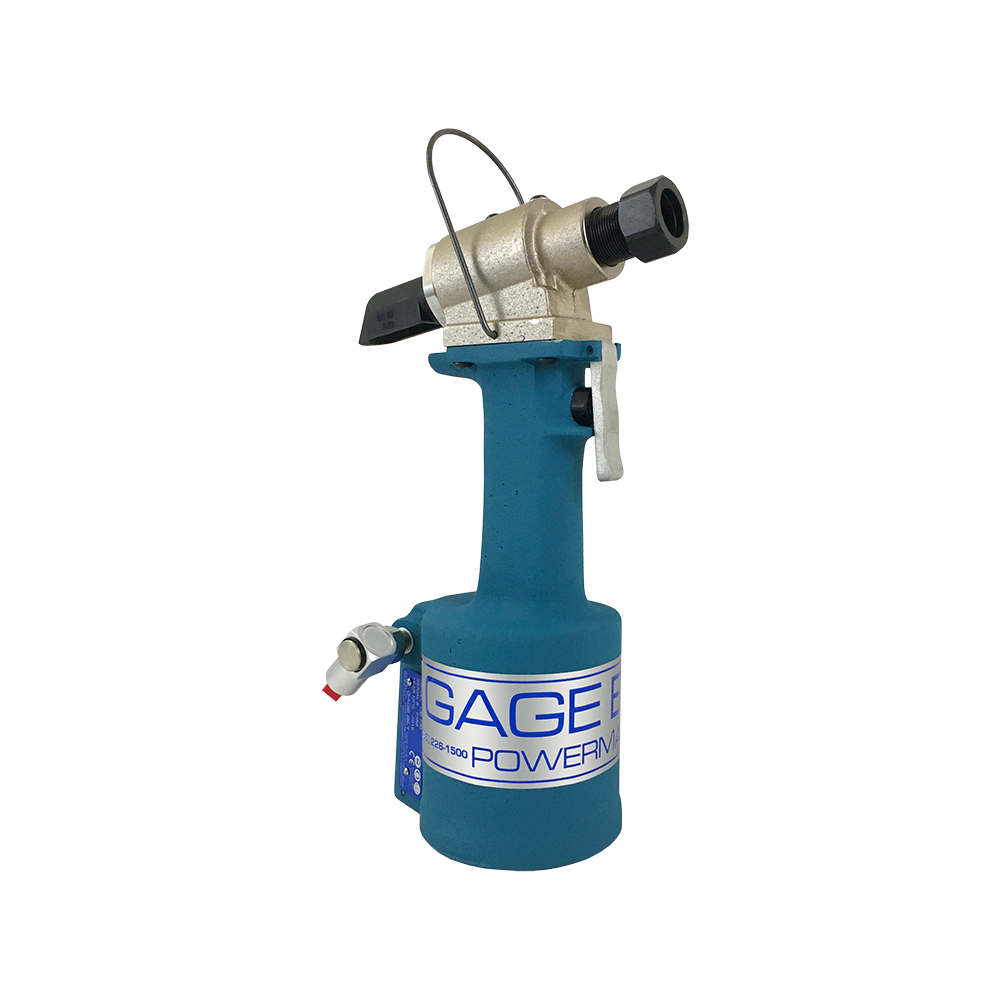

כלי סמרור פנאומטי-הידראולי Gage Bilt GB730 בתצוגת מוצר על רקע לבן - Gage Bilt GB730 pneudraulic riveting tool shown on a white background

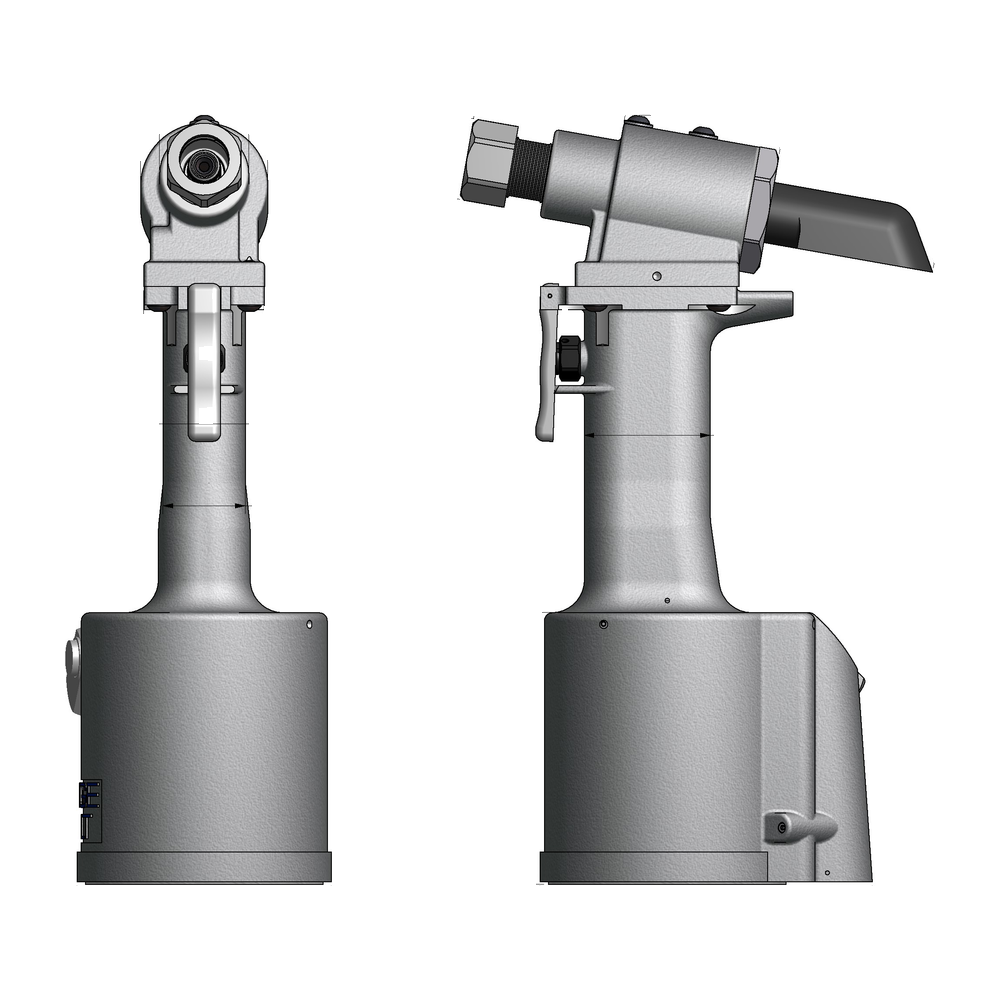

מבט נוסף על כלי סמרור פנאומטי-הידראולי Gage Bilt GB730 - Additional view of the Gage Bilt GB730 pneudraulic rivet tool
כלי סמרור פנאומטי-הידראולי Gage Bilt GB730 בתצוגת מוצר על רקע לבן - Gage Bilt GB730 pneudraulic riveting tool shown on a white background
מבט נוסף על כלי סמרור פנאומטי-הידראולי Gage Bilt GB730 - Additional view of the Gage Bilt GB730 pneudraulic rivet tool
כלי סמרור פנאומטי-הידראולי Gage Bilt GB730 בתצוגת מוצר על רקע לבן - Gage Bilt GB730 pneudraulic riveting tool shown on a white background

Gage Bilt Pneudraulic Rivet Tool GB730

The GB730 is a pneumatic-hydraulic installation tool designed specifically for the efficient installation of blind rivets and lockbolts.

Overview

The GB730 is a pneumatic-hydraulic installation tool designed specifically for the efficient installation of blind rivets and lockbolts.

Product information and applications

Description

The GB730 is a pneumatic-hydraulic installation tool designed specifically for the efficient installation of blind rivets and lockbolts. It weighs 4.7 lbs. (2.1 kg) and can be operated in any position. It has a 0.500" (12.7 mm) fastener setting stroke and a rated pull load of 4,000 lbs. (17.8 kN) with 90 psi (6.2 bar) air pressure at the air inlet. The GB730 installation tool operates on 90 to 100 psi (6.2 – 6.9 bar) of air pressure, with 90 psi (6.2 bar) providing the maximum efficiency. At 90 psi (6.2 bar) of air pressure, the GB730 does not exceed 81.5 dB(A) and consumes 0.16 SCF/cycle (4.53 L/cycle). The air inlet is provided with 1/4 – 18 female pipe thread for accepting the user's air hose fitting.

Specifications and compatibility tables

GB730 Info:

Weight4.7 lbs. (2.1 kg)
Rated Pull Load4,000 lbs. (17.8 kN)
Stroke0.500" (12.7 mm)
Height11.66 (296.2 mm)
Width7.30 (185.3 mm)
Noise Level81.5 dB(A)
Warranty1 year

'A' CODE NAS1398A, NAS1399A NAS1738A, NAS1739A

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
3/323A-352B-253A-751C-54RA
1/84A-752C-20 4A-752C-454A-751C-54RA4A-752B-43OS
5/325A-752C-20 5A-752C-455A-751C-54RA5A-752B-43OS
3/166A-752B-20 6A-752B-456A-751C-54RA6A-752B-43OS
1/4SMLS08-713-20SMLS08-752B-43OS 3

ASP ASP 2, ASP PF, ASP 2 F, ASP 2 LC, ASP 4 FF, ASP FF, ASP F, ASP-LC and MAF

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
13/64ASP06-752C-20 ASP06-752C-45ASP06-751C-54RAASP06-752B-43OS
17/64ASP08-752B-20 ASP08-752B-45ASP08-751B-54RAASP08-752B-43OS

COMMERCIAL LOCKBOLTS C6L AVDELOK

DIA.STRAIGHTOFFSET
3/16LB06-722-20NAS06-25OSSG NAS06-34OSSG
1/4LB08-722-20NAS08-25OSSG NAS08-34OSSG

LGPL2SC – V LGPL18SC – V LGPL4SC – V LGP2SP – V LGPL4SP – V LGPL8SC – V LGPL9SC – V LGPL9SP – V BACB31N LGP LOCKBOLT BACB30VM BACB30XT ABS0548 BACB30VN ASNA2392 BACB30WD BACB30WB BACB30VY BACB31P

DIA.STRAIGHTOFFSET
5/32LGP05-2480-10 LGP05-2480-20 LGP05-2480-45LGP05-25OSSG LGP05-30OSSG
3/16LGP06-2480-10 LGP06-2480-20 LGP06-2480-45LGP06-25OSSG LGP06-30OSSG LGP06-34OSSG
7/32LGP07-731-10 LGP07-731-45 LGP07-731-20LGP07-25OSSG LGP07-30OSSG LGP07-34OSSG

MLGP (MILLIMETER) LOCKBOLT

DIA.STRAIGHTOFFSET
4 mmMLGP4-2480-20 MLGP4-2480-45MLGP4-25OSSG MLGP4-30OSSG MLGP4-34OSSG
5 mmMLGP5-2480-20 MLGP5-2480-45MLGP5-25OSSG MLGP5-30OSSG MLGP5-34OSSG

NAS and GP SHEAR/TENSION LOCKBOLTS BACB30TY BACB30TZ BACB30DY BACB30DX BACB30GO BACB30UA BACB30UB BACB30GX BACB30GP BACB30GY BACB30GW

DIA.STRAIGHTOFFSET
5/32NASS05-2480-10 NAST05-2480-10 NASS05-2480-20 NAST05-2480-20 NASS05-2480-45 NAST05-2480-45NASS05-25OSSG NAST05-30OSSG NASS05-30OSSG NAST05-30OSSG NASS05-34OSSG NAST05-34OSSG
3/16NAS06-2480-10 NAS06-2480-20 NAS06-2480-45NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG

MGP (MILLIMETER) LOCKBOLT

DIA.STRAIGHTOFFSET
4 mmMGP4-2480-20 MGP4-2480-45MGP4-25OSSG MGP4-30OSSG MGP4-34OSSG
5 mmMGP5-2480-20 MGP5-2480-45MGP5-25OSSG MGP5-30OSSG MGP5-34OSSG

CHERRYMAX, CHERRYMAX 'AB', MBC LOCK CREATOR BACR15FR/FP, BACR15GF/GK

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
1/8456MAX-751-23 2 456MAX-751A-61 2456MAX-751D-54RA 2456MAX-731-43OS 2
5/32
3/16

MBC LOCK CREATOR NAS1719X(L), NAS1720X(L) NAS1721X(L)

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
1/8456MAX-751-23 2 456MAX-751A-61 2456MAX-751D-54RA 2456MAX-731-43OS 2
5/32
3/16

MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER

DIA.STRAIGHT*RIGHT ANGLE 2**OFFSET
1/8SMLS04-752C-20 SMLS04-752C-45
5/32SB05-752C-20 SB05-752C-45 SB05-752C-80SB05-751C-54RASB05-752A-43OS
3/16SB06-752B-20 SB06-752B-45 SB06-752B-80SB06-751B-54RASB06-27OSSG SB06-37OSSG

EN6122 & UAB130-EU EN6127 & UAB6127-EU EN6128 & UAB100-EU EN6129 & UABP-EU MAXIBOLT PLUS

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
5/32UAB568-713-21 4 UAB568-713-61 4
3/16UBB06-751B-54RAUBB06-752B-43OS
1/4

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
1/8SMLS04-752C-20 SMLS04-752C-45SMLS04-751C-54RASMLS04-752B-43OS
5/32SMLS05-752C-20 SMLS05-752C-45SMLS05-751C-54RASMLS05-752B-43OS
3/16SMLS06-752B-20 SMLS06-752B-45SMLS06-751C-54RASMLS06-752B-43OS
1/4SMLS08-713-20 SMLS08-713-45SMLS08-713B-58RASMLS08-752B-43OS 3

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH DRIVE WASHER

DIA.STRAIGHTRIGHT ANGLE 1OFFSET
1/8
5/32456UBR-751A-21 2 456UBR-751A-61 2456UBR-751D-54RA 2456MAX-731-43OS 2
3/16
1/4UBR08-713-20 UBR08-713-45UBR08-713B-58RAUBR08-27OSSG UBR08-37OSSG

FOOTNOTES

GB730 installs the listed fasteners.
*ALL RIGHT ANGLE NOSES REQUIRE 730157 STROKE LIMITER EXCEPT 58RA.
*ALL OFFSET "OSSG" SERIES NOSES REQUIRE 713206 ADAPTER (NO STROKE LIMITER REQUIRED). OPTIONAL 751206-1 ADAPTER (NO STROKE LIMITER REQUIRED)
1) RIGHT ANGLE NOSE ASSEMBLY'S MAY REQUIRE MORE THAN ONE PULL.
2) INSTALLS 1/8, 5/32 & 3/16 DIAMETERS
3) ALUMINUM ONLY
4) INSTALLS 5/32, 3/16, & 1/4 DIAMETERS
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES
