סדרת Tensor SL מציעה מברגות מומנט חשמליות קומפקטיות לעבודה מדויקת בקו הרכבה. תצורה זוויתית
Atlas Copco Tensor SL היא משפחה של מברגות מומנט חשמליות קומפקטיות להרכבה מדויקת ובקרה טובה על תהליך ההברגה.
תצורות זמינות: ישרות | זוויתיות | בתצורת אקדח
בעמוד זה מרוכזים הדגמים הזוויתיים של הסדרה לעבודה במקומות שבהם נדרשת גישה בזווית.
בסדרה תמצאו כלים ישרים עם הפעלה Push-to-Start ותאורת חזית, לצד כלים בזווית עם הפעלה במנוף, כדי להתאים בצורה נכונה לגישה, לנוחות העבודה ולתחנת ההרכבה.
איך בוחרים את דגם Tensor SL המתאים ביותר?
שלב 1: הגדירו את טווח המומנט הדרוש ליישום שלכם.
שלב 2: בחרו בין כלי ישר לכלי בזווית לפי הגישה לבורג ולתחנת העבודה.
שלב 3: התאימו את שיטת ההפעלה להעדפת המפעיל ולסוג הפעולה הנדרש.
מתי עדיף לבחור כלי ישר ומתי כלי בזווית?
כלי ישר מתאים כשיש גישה נוחה לבורג ורוצים עבודה ישירה עם הפעלה Push-to-Start.
כלי בזווית מתאים כשיש מגבלת מקום או זווית גישה מורכבת יותר.
האם כל הדגמים באותה סדרה עובדים באותו טווח מומנט?
לא.
בסדרה יש כמה דגמים עם טווחי מומנט שונים, ולכן חשוב לבחור דגם לפי דרישת ההידוק של היישום.
מה ההבדל בין הפעלה Push-to-Start לבין הפעלה במנוף?
Push-to-Start מיועדת להתחלת עבודה בלחיצה ולרוב מתאימה במיוחד לכלים ישרים.
הפעלה במנוף מתאימה לכלים בזווית ומאפשרת שליטה נוחה בעת ההפעלה.
האם יש תאורת חזית בדגמים של Tensor SL?
כן, בדגמים הישרים מצוינת תאורת חזית, מה שיכול לעזור בעבודה על נקודת ההברגה.
איך מתחזקים מברגת מומנט חשמלית כזו?
יש לשמור על הכלי נקי, לבדוק באופן קבוע את מצב ההפעלה והחיבור, ולוודא שהדגם שנבחר נשאר מתאים לדרישת המומנט ולשימוש בתחנה.
מה מקבלים כשמזמינים דגם מסוים?
ההזמנה מתייחסת לדגם הספציפי ולמספר ההזמנה שלו.
מומלץ לאמת את קוד הדגם לפני רכישה כדי לבחור בדיוק את הגרסה הרצויה.
| דגם | טווח מומנט (Nm) | טווח מומנט (ft lb) | מהירות (r/min) | משקל (ק”ג) | משקל (lb) | אורך (מ”מ) | מרחק CS (מ”מ) | הינע מרובע (In) | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|
| כלים זוויתיים, התנעת ידית (Lever start) | |||||||||
| ETV SL21-04-I06 | 0.8-4 | 7-35 | 1,600 | 0.75 | 1.7 | 279 | 9 | – | 8433200447 |
| ETV SL21-04-I06-QC | 0.8-4 | 8-35 | 1,600 | 0.75 | 1.7 | 279 | 9 | – | 8433200473 |
| ETV SL21-04-06 | 0.8-4 | 9-35 | 1,600 | 0.75 | 1.7 | 279 | 9 | – | 8433200491 |
| ETV SL21-07-I06 | 1.5-7.5 | 13-66 | 970 | 0.75 | 1.7 | 279 | 9 | – | 8433200766 |
| ETV SL21-07-I06-QC | 1.5-7.5 | 14-66 | 970 | 0.75 | 1.7 | 279 | 9 | – | 8433200779 |

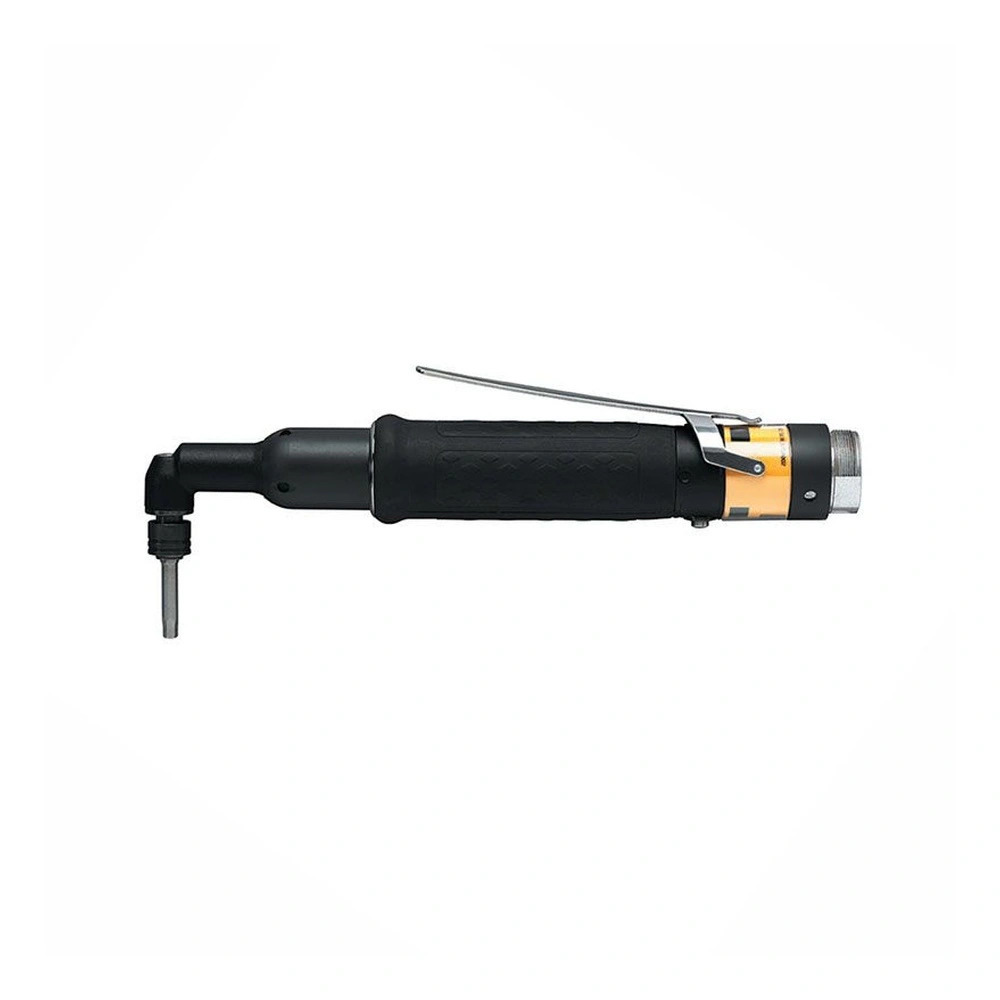

| ETV SL21-07-06 | 1.5-7.5 | 15-66 | 970 | 0.75 | 1.7 | 279 | 9 | – | 8433200794 |
| ETV SL21-12-I06 | 2.5-12 | 22-106 | 610 | 0.8 | 1.8 | 282 | 11 | – | 8433200834 |
| ETV SL21-12-I06-QC | 2.5-12 | 23-106 | 610 | 0.8 | 1.8 | 282 | 11 | – | 8433200861 |
| ETV SL21-12-06 | 2.5-12 | 24-106 | 610 | 0.8 | 1.8 | 282 | 11 | – | 8433200877 |
| ETV SL21-20-10 | 4-20 | 36-180 | 465 | 0.95 | 2.1 | 285 | 14 | – | 8433200955 |
| ETV SL21-20-B10 | 4-20 | 36-180 | 465 | 0.95 | 2.1 | 285 | 14 | – | 8433200960 |
*a = עבור ETV, מרחק ה-CS נמדד מעל הראש הזוויתי
– = הינע מרובע אינו רלוונטי לדגם זה (כלי Hex / I06)
התאימות מוצגת לפי הדגם או קבוצת הדגמים בכל שורה. ניתן להגדיל את תמונות האביזרים בלחיצה.
| תמונה | אביזר | תאימות | מק״ט |
|---|---|---|---|
 | מנוף | ETV SL21-07-I06 | 4220254086 |
 | מתאם | ETV SL21-07-I06 | 4220268380 |
 | כבל כלי PF4 לשימוש כבד באורך 5 מטרים | ETV SL21-07-I06 | 4220337805 |
 | כבל כלי ספירלי PF4 עם מחבר 90 מעלות, באורך 5 מטרים | ETV SL21-07-I06 | 4220361705 |
 | מנוף | ETV SL21-07-I06 | 4220254084 |
 | כבל הארכה לכלי | ETV SL21-07-I06 | 4220279510 |
 | כבל הארכה לכלי | ETV SL21-07-I06 | 4220279505 |
 | מנוף | ETV SL21-07-I06 | 4220254083 |
 | כבל כלי PF4 ספירלי באורך 5 מטרים | ETV SL21-07-I06 | 4220374605 |
 | כבל כלי PF4 לשימוש כבד באורך 15 מטרים | ETV SL21-07-I06 | 4220337815 |
 | כבל כלי PF4 לשימוש כבד באורך 10 מטרים | ETV SL21-07-I06 | 4220337810 |
 | כבל הארכה לכלי | ETV SL21-07-I06 | 4220279503 |
| כבל כלי PF4 בזווית 90 מעלות | ETV SL21-07-I06 | 4220360715 | |
 | ידית תמיכה | ETV SL21-07-I06 | 4220272582 |
 | מנוף | ETV SL21-07-I06 | 4220254080 |
| כבל כלי | ETV SL21-07-I06 | 4220331920 | |
 | כבל כלי PF4 לשימוש כבד באורך 3 מטרים | ETV SL21-07-I06 | 4220337803 |
 | מתלה תלייה | ETV SL21-07-I06 | 4220360720 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| כבל כלי PF4002 באורך 5 מטרים | ETV SL21-07-I06 | 4220331905 |
| כבל כלי PF4 באורך 15 מטרים | ETV SL21-07-I06 | 4220331915 |
| כבל כלי PF4002 באורך 10 מטרים | ETV SL21-07-I06 | 4220331910 |
| כבל כלי PF4002 באורך 3 מטרים | ETV SL21-07-I06 | 4220331903 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| כבל כלי PF4 בזווית 90 מעלות באורך 10 מטרים | ETV SL21-07-I06 | 4220360710 |
| כבל כלי PF4 בזווית 90 מעלות באורך 3 מטרים | ETV SL21-07-I06 | 4220360703 |
| כבל כלי PF4 בזווית 90 מעלות באורך 5 מטרים | ETV SL21-07-I06 | 4220360705 |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מברגות מומנט חשמליות זוויתיות Atlas Copco Tensor SL.
