מובילי קו ייצור שמחפשים דיוק, תפוקה גבוהה ותחושה ארגונומית מקבלים כאן מברגות מומנט ישרות מסדרת Tensor ETD ST.

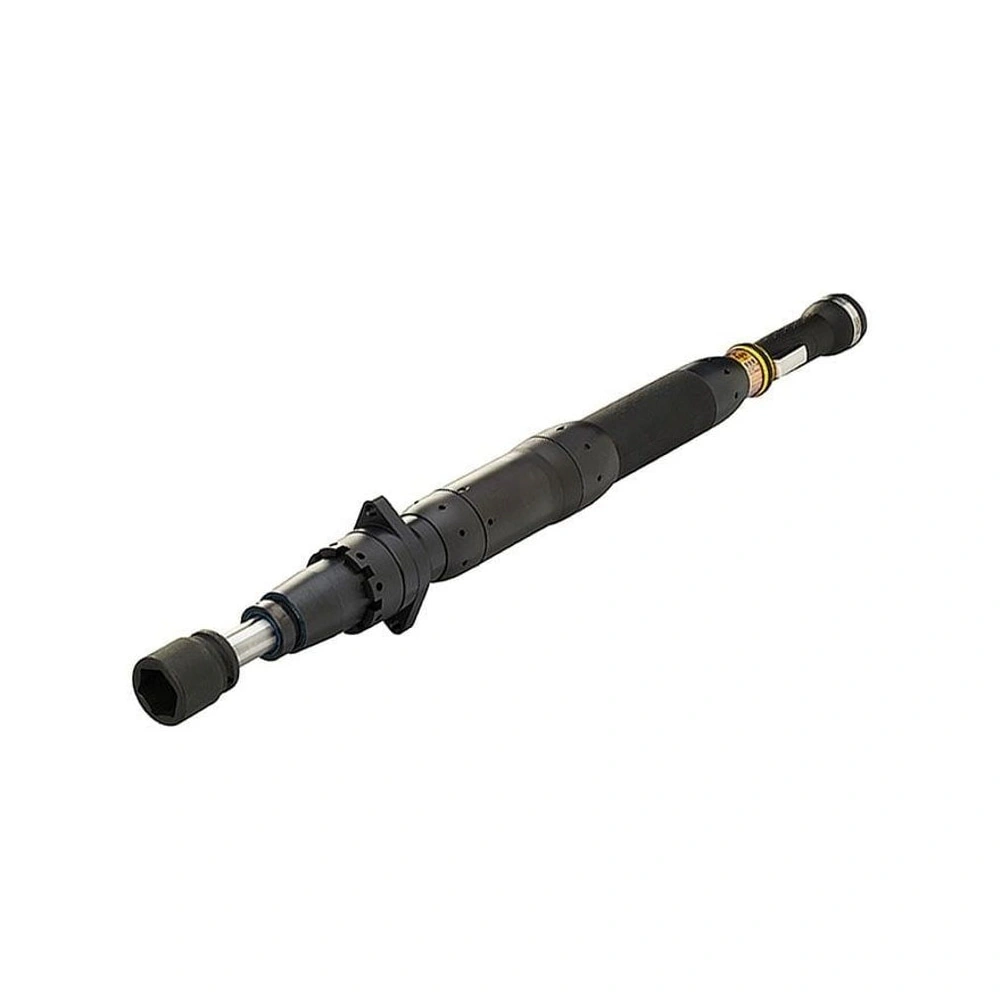

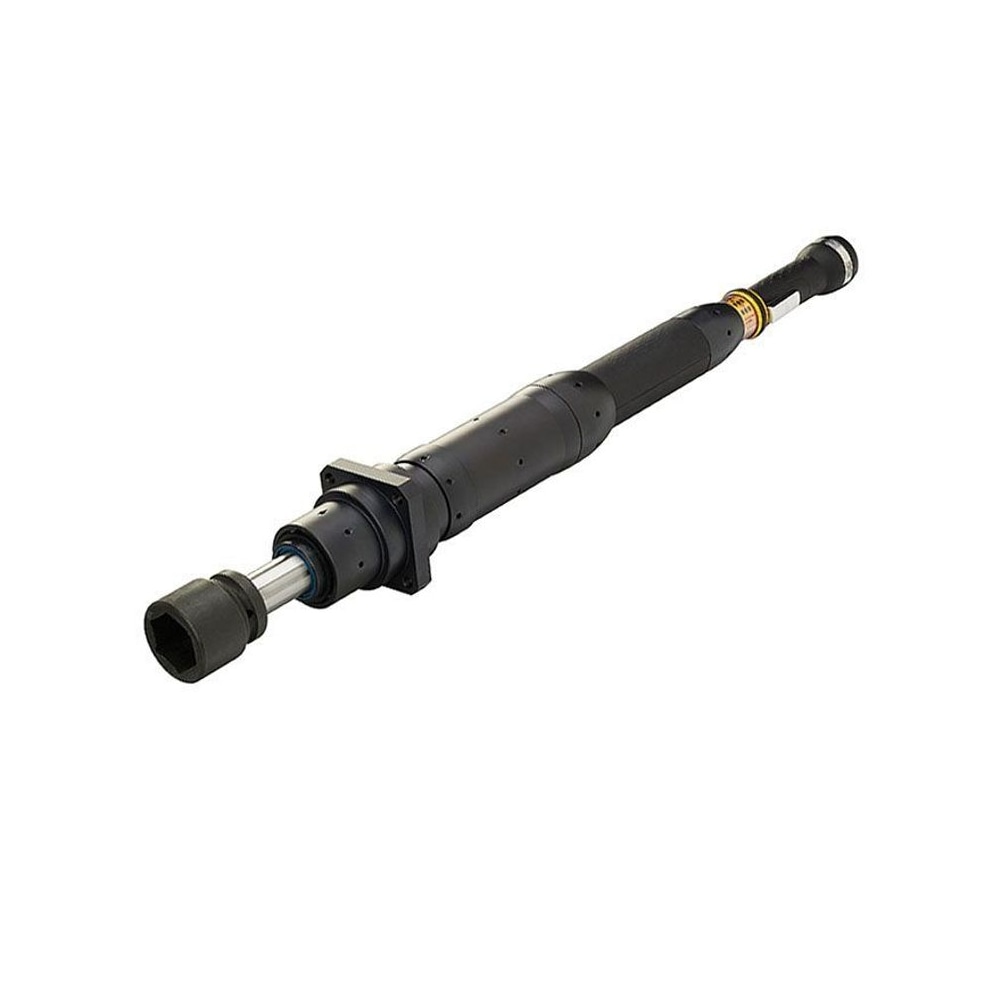

Atlas Copco Tensor ETD ST היא משפחה של מברגות מומנט חשמליות ישרות לעבודה בקווי הרכבה ותהליכי ייצור תעשייתיים.
הסדרה מציעה טווח מומנט רחב מאוד, מ-1 ועד 4,000 Nm, יחד עם תפוקה גבוהה, עיצוב ארגונומי ומשוב מצוין למפעיל.
איך בוחרים את הדגם הנכון בסדרת ETD ST?
שלב 1: מזהים את טווח המומנט הנדרש ליישום.
שלב 2: בוחרים דגם שמתאים לטווח הזה מתוך משפחת ETD ST.
שלב 3: בודקים את גודל ה-square drive המתאים למשימה.
שלב 4: אם צריך הגעה נוחה יותר לאזור ההידוק, בוחנים גם גרסת telescopic.
למה חשוב להתייחס לטווח המומנט בבחירה?
כי הטווח הוא מה שמגדיר אם הכלי מתאים למשימת ההידוק הספציפית.
בסדרה הזו יש דגמים בטווחים שונים, ולכן חשוב להתאים את הדגם לדרישת היישום.
מה ההבדל בין הדגמים עם square drive שונה?
הדגמים מגיעים עם גדלי square drive שונים, כמו 3/8, 1/2 ו-20 מ”מ.
הבחירה תלויה בדרישת היישום ובאופן שבו מחברים את האינסרט או האביזר המתאים.
מתי כדאי לשקול דגם telescopic?
כשנדרש מרחק עבודה שונה או גישה נוחה יותר לאזור ההידוק.
גרסאות telescopic בסדרה נותנות מענה לתצורות כאלה.
האם הסדרה מתאימה לקווי ייצור מהירים?
כן.
Tensor ST מתמקדת בפרודוקטיביות גבוהה, ולכן היא מתאימה במיוחד לסביבות ייצור והרכבה שבהן נדרש קצב עבודה רציף.
מה מקבלים מהתכנון הארגונומי של הכלים?
התכנון הארגונומי מיועד לשפר את נוחות העבודה של המפעיל ולאפשר עבודה נוחה יותר לאורך זמן.
| דגם | הינע מרובע (In) | טווח מומנט (Nm) | טווח מומנט (ft lb) | מהירות (r/min) | משקל (ק”ג) | משקל (lb) | אורך (מ”מ) | מרחק CS (מ”מ) | חריץ / הרכבה | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|---|
| ETD ST81-30-10 | 3/8 | 45,229 | 45,129 | 1,700 | 1.8 | 4.0 | 450 | 24 | – | 8433215193 |
| ETD ST81-50-13 | 1/2 | 16-50 | 12-37 | 1,230 | 2.1 | 4.6 | 493 | 24 | 2 | 8433215334 |
| ETD ST81-70-13 | 1/2 | 15-70 | 12-51 | 880 | 2.5 | 5.5 | 510 | 26.5 | 2 | 8433215603 |
| ETD ST81-90-13 | 1/2 | 20-95 | 15-70 | 675 | 2.5 | 5.5 | 510 | 26.5 | 2 | 8433215814 |
| ETD ST81-120-13 | 1/2 | 25-125 | 19-91 | 505 | 2.5 | 5.5 | 510 | 26.5 | 2 | 8433216025 |
| ETD ST81-70-13-T25 | 1/2 | 15-70 | 12-51 | 880 | 2.6 | 5.8 | 538 | 26.5 | 3 | 8433215498 |
| ETD ST81-90-13-T25 | 1/2 | 20-95 | 15-70 | 675 | 2.6 | 5.8 | 538 | 26.5 | 3 | 8433215725 |
| ETD ST81-120-13-T25 | 1/2 | 25-125 | 19-91 | 505 | 2.6 | 5.8 | 538 | 26.5 | 3 | 8433215953 |
| ETD ST101-100-13 | 1/2 | 25-100 | 18-73 | 1,043 | 3.2 | 7.0 | 631 | 30.5 | – | 8433217900 |
| ETD ST101-120-13 | 1/2 | 30-120 | 22-88 | 875 | 3.2 | 7.0 | 631 | 30.5 | – | 8433218022 |
| ETD ST101-150-20 | 3/4 | 30-150 | 22-109 | 685 | 4.3 | 9.3 | 706 | 33 | – | 8433218136 |
| ETD ST101-200-20 | 3/4 | 50-200 | 36-146 | 500 | 7.4 | 16.3 | 706 | 33 | – | 8433218205 |
| ETD ST101-300-20 | 3/4 | 70-300 | 51-221 | 345 | 7.4 | 16.3 | 706 | 33 | – | 8433218270 |
| ETD ST101-500-20 | 3/4 | 120-500 | 88-368 | 204 | 8.3 | 18.5 | 717 | 33 | – | 8433218328 |
| ETD ST101-750-25 | 1 | 150-750 | 109-553 | 143 | 9.1 | 20.3 | 681 | 45 | – | 8433218440 |
| ETD ST101-1000-25 | 1 | 250-1,000 | 184-737 | 100 | 9.7 | 21.6 | 708 | 45 | – | 8433218560 |
| ETD ST101-1200-25-S | 1 | 300-1,200 | 220-885 | 81 | 12 | 26 | 787 | 47 | 7 | 8433219610 |
| ETD ST101-100-13-F | 1/2 | 25-100 | 18-73 | 1,043 | 3.2 | 7.0 | 631 | 30.5 | – | 8433217905 |
| ETD ST101-150-20-F | 3/4 | 30-150 | 22-109 | 685 | 4.3 | 9.3 | 706 | 33 | – | 8433218140 |
| ETD ST101-200-20-F | 3/4 | 50-200 | 36-146 | 500 | 7.4 | 16.3 | 706 | 33 | – | 8433218210 |
| ETD ST101-300-20-F | 3/4 | 70-300 | 51-221 | 345 | 7.4 | 16.3 | 706 | 33 | – | 8433218272 |
| ETD ST101-500-20-F | 3/4 | 120-500 | 88-368 | 204 | 8.3 | 18.5 | 717 | 33 | – | 8433218330 |
| ETD ST101-750-25-F | 1 | 150-750 | 109-553 | 143 | 9.1 | 20.3 | 681 | 45 | – | 8433218450 |
| ETD ST101-1200-25-F | 1 | 300-1,200 | 220-885 | 81 | 12 | 26 | 787 | 47 | – | 8433218610 |
| ETD ST101-2000-38-F | 1 1/2 | 500-2,000 | 370-1,475 | 48 | 17 | 37 | 742 | 68 | – | 8433218722 |
| ETD ST101-2000-38-S-F | 1 1/2 | 500-2,000 | 370-1,475 | 48 | 17 | 37 | 742 | 68 | 8 | 8433219722 |
| ETD ST101-4000-38-F | 1 1/2 | 1,000-4,000 | 735-2,950 | 25 | 22 | 48 | 823 | 68 | – | 8433218740 |
| ETD ST101-4000-38-S-F | 1 1/2 | 1,000-4,000 | 735-2,950 | 25 | 22 | 48 | 823 | 68 | 8 | 8433219740 |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מברגות מומנט חשמליות ישרות Atlas Copco Tensor ETD ST.
פתרון מדויק מתחיל באפיון נכון
צוות הפיתוח וההנדסה של HADI יתאים כלי, מוצר או מערכת לדרישות היישום שלכם.
