בקרה מדויקת, מבנה אטום ועבודה יציבה בקו ההרכבה. תצורה זוויתית
Atlas Copco Tensor ES היא משפחת מברגות מומנט חשמליות קומפקטיות שנועדה להרכבה מבוקרת בקווי ייצור ותהליכי אוטומציה.
כל דגמי Tensor ES המופיעים בטבלה הם כלים בתצורה זוויתית, כולל וריאציות Quick chuck, Flush socket ו-Hold & Drive.
הסדרה משלבת חיישן מומנט מובנה, דיוק גבוה, מנוע עמיד ומהיר, וחיווי LED ברור ב־360° לעבודה נוחה ויעילה.
איך בוחרים את הדגם הנכון במשפחת Tensor ES?
שלב 1: מגדירים את טווח המומנט שהיישום דורש.
שלב 2: בוחרים את גודל ההינע המתאים, כמו 1/4, 3/8 או 1/2.
שלב 3: בודקים אם צריך גרסת Angle, I06-QC או FS לפי תחנת העבודה וההרכבה.
איך יודעים אם צריך דגם מומנט נמוך או גבוה?
יש לבחור דגם לפי הדרישה בפועל של החיבור והברגה.
עבור חיבורים עדינים בוחרים דגמים בטווחים הנמוכים יותר, ועבור חיבורים תעשייתיים כבדים יותר בוחרים דגמים בטווחים הגבוהים יותר.
האם כל הדגמים מציגים חיווי LED?
כן.
הסדרה כוללת נורות LED ברורות שנראות דרך 360°, כך שקל לעקוב אחרי מצב העבודה גם בתחנה צפופה.
למה כדאי לבחור בסדרה עם עיצוב מודולרי?
הבנייה המודולרית עם אחידות רכיבים מקלה על ניהול חלקים, תחזוקה ושילוב בין דגמים שונים באותו קו.
האם הסדרה מתאימה לעבודה רציפה בקו ייצור?
כן.
המברגות נבנו לשימוש תעשייתי, עם מבנה אטום, מנוע עמיד ומהיר, ותמיכה בהחלפת רכיבים מהירה.
מה חשוב לבדוק לפני הזמנה של דגם ספציפי?
יש לאמת את טווח המומנט, סוג ההינע, אורך הדגם והגרסה המבוקשת.
לאחר מכן בוחרים את מספר ההזמנה המתאים לדגם.
| דגם | הינע מרובע (In) | טווח מומנט (Nm) | טווח מומנט (ft lb) | מהירות (r/min) | משקל (ק”ג) | משקל (lb) | אורך (מ”מ) | מרחק CS (מ”מ) | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|

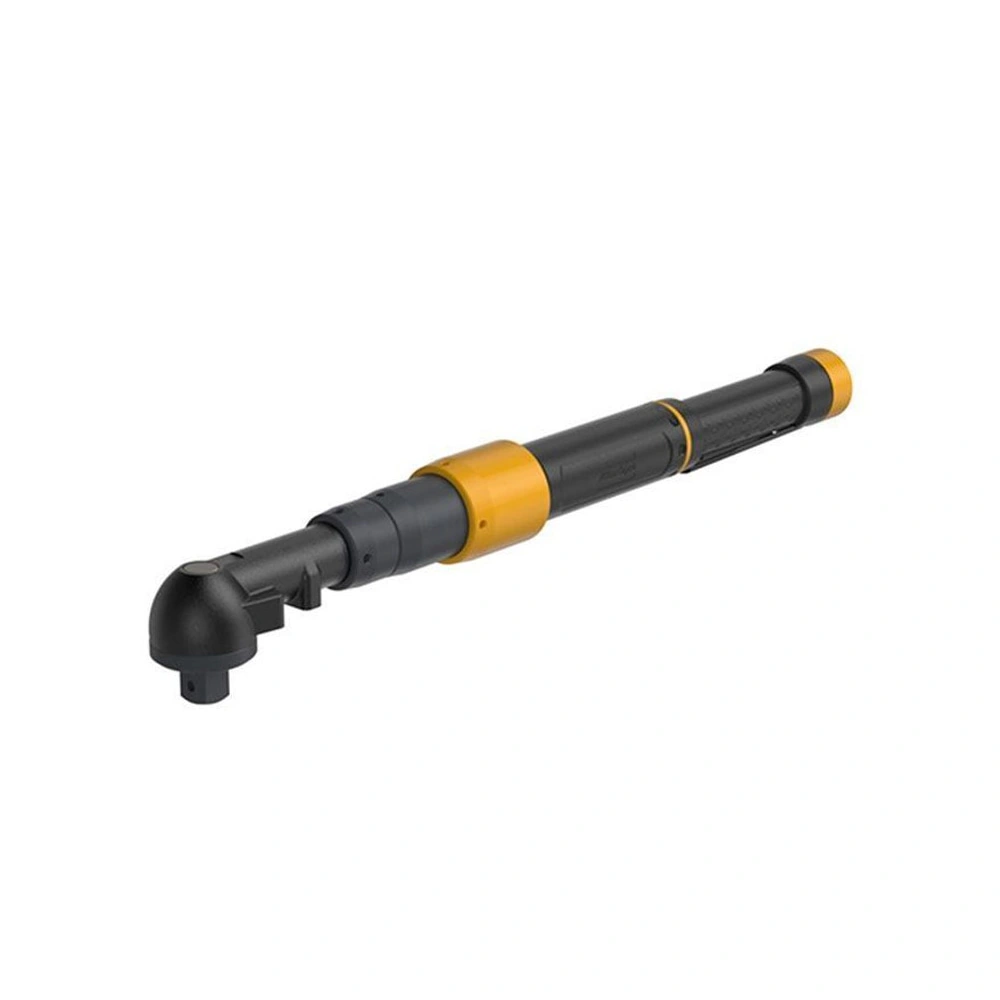

| דגמים זוויתיים (Angle) | |||||||||
| ETV ES21-04-06 | 1/4 | 1.6-4.5 | 1.2-3.3 | 1,909 | 0.85 | 1.9 | 284 | 9.5 | 8436012004 |
| ETV ES21-07-06 | 1/4 | 2.8-7 | 2.1-5.2 | 1,147 | 0.85 | 1.9 | 284 | 9.5 | 8436012007 |
| ETV ES21-12-06 | 1/4 | 4.8-12 | 3.5-8.9 | 718 | 0.95 | 2.1 | 304 | 11 | 8436012012 |
| ETV ES21-20-10 | 3/8 | 8-20 | 5.9-14.8 | 430 | 1.05 | 2.3 | 303 | 14 | 8436012020 |
| ETV ES61-25-10 | 3/8 | 10-25 | 7.4-18.4 | 1,378 | 1.8 | 4.0 | 419 | 14 | 8436016025 |
| ETV ES61-30-10 | 3/8 | 12-30 | 8.9-22.1 | 1,160 | 1.8 | 4.0 | 421 | 15.5 | 8436016030 |
| ETV ES61-40-10 | 3/8 | 16-40 | 11.8-29.5 | 1,153 | 1.9 | 4.2 | 441 | 18 | 8436016040 |
| ETV ES61-50-10 | 3/8 | 20-50 | 14.8-36.9 | 692 | 1.9 | 4.2 | 441 | 18 | 8436016050 |
| ETV ES61-70-13 | 1/2 | 28-70 | 20.7-51.6 | 439 | 3.1 | 6.8 | 499 | 20 | 8436016070 |
| ETV ES61-100-13 | 1/2 | 40-100 | 29.5-73.8 | 370 | 3.15 | 6.9 | 505 | 22.5 | 8436016010 |
| ETV ES61-150-13 | 1/2 | 60-150 | 44.3-110.6 | 296 | 3.2 | 7.1 | 541 | 26 | 8436016015 |
| ETV ES61-180-13 | 1/2 | 72-180 | 53-133 | 232 | 3.2 | 7.1 | 541 | 26 | 8436016018 |

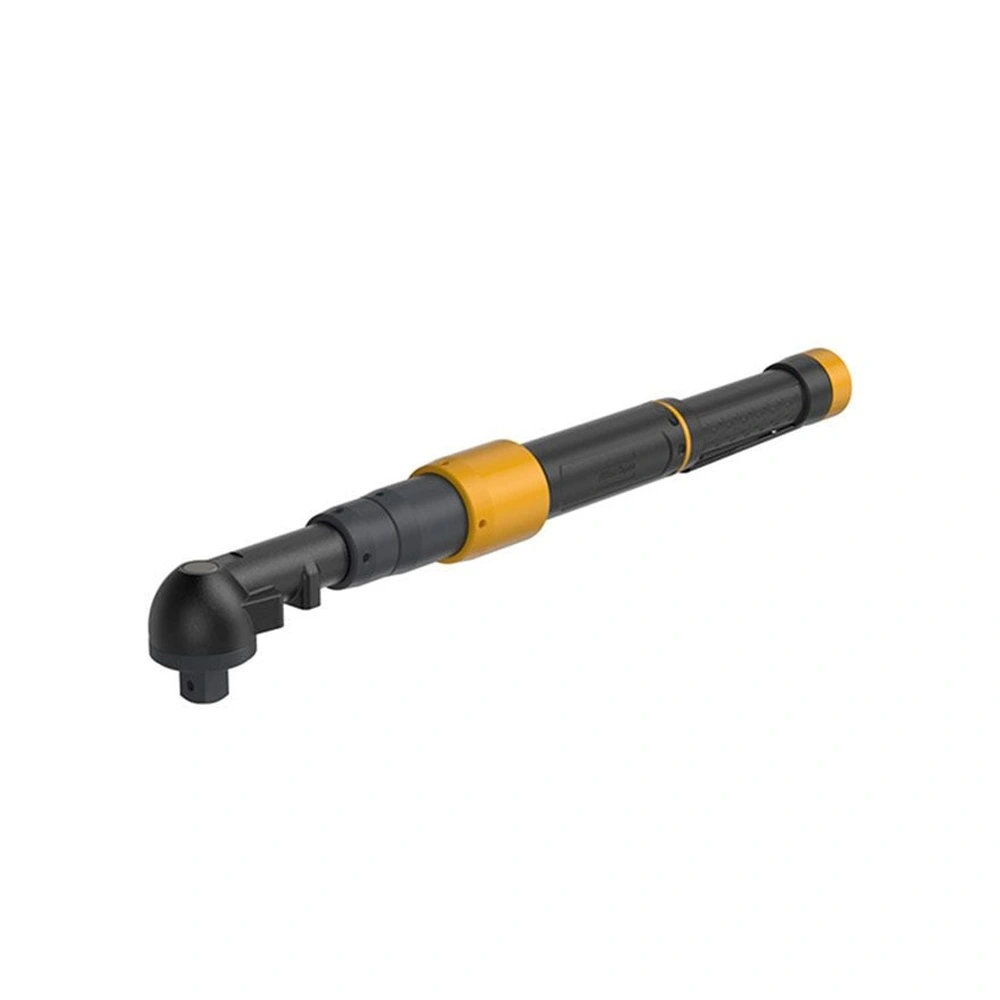

| ETV ES61-200-20 | 3/4 | 80-200 | 59-147.5 | 203 | 3.4 | 7.5 | 543 | 27 | 8436016020 |

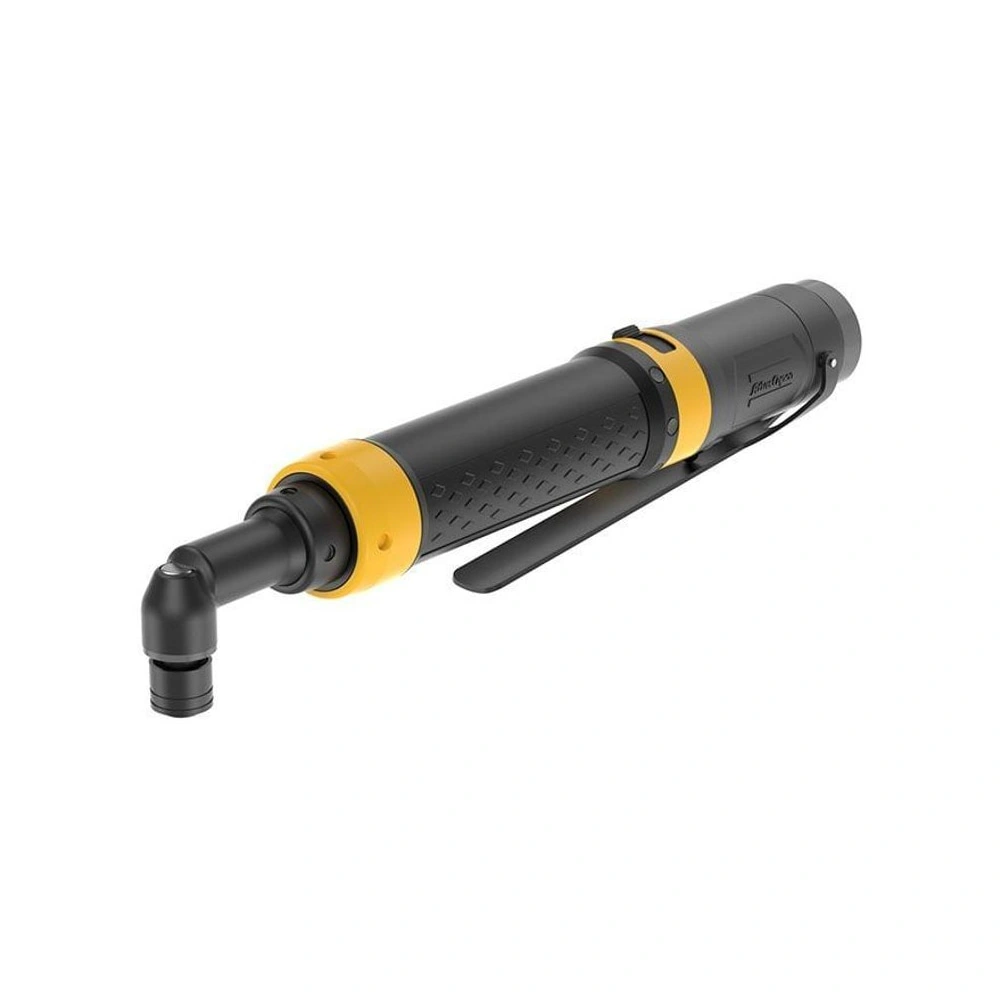

| תפסנית מהירה (Quick chuck) | |||||||||
| ETV ES21-12-I06-QC | – | 4.8-12 | 3.5-8.9 | 718 | 0.95 | 2.1 | 304 | 11 | 8436012112 |

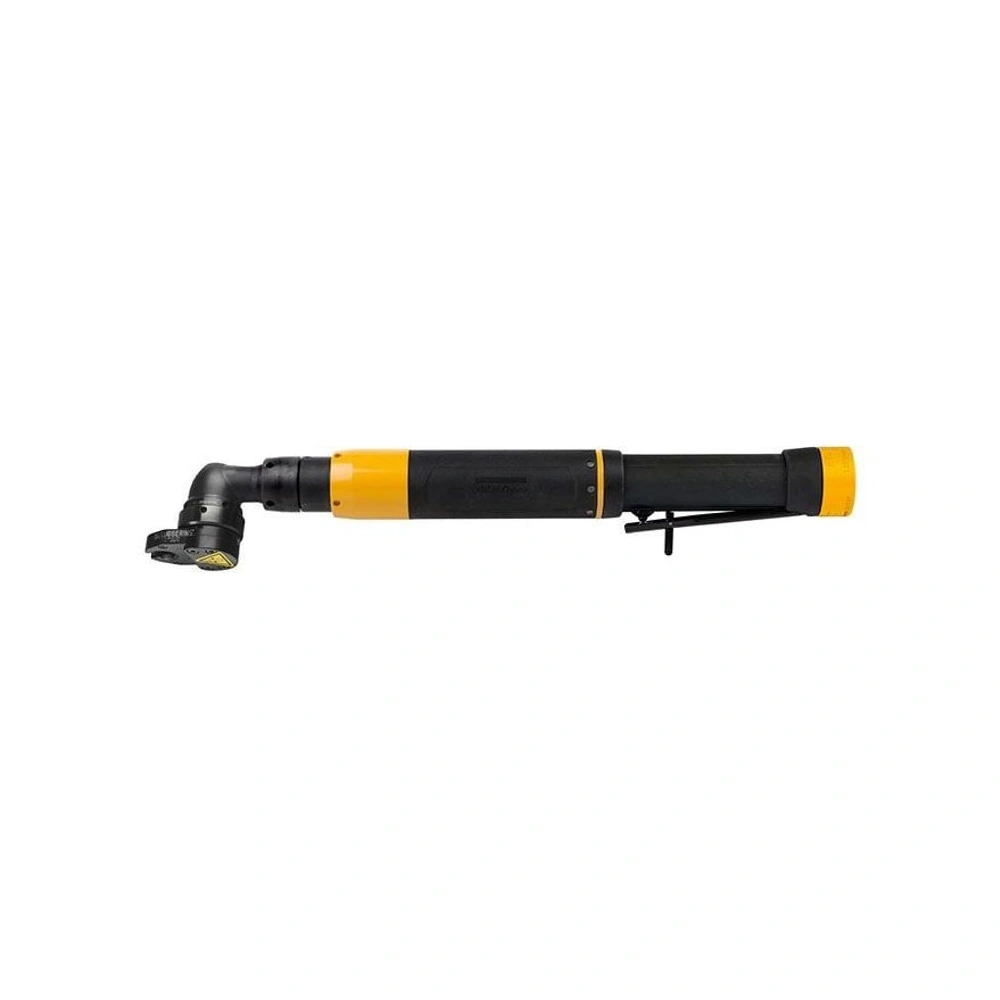

| בוקסה שקועה (בוקסה שקועה) | |||||||||
| ETV ES61-30-FS | – | 12-30 | 8.9-22.1 | 1,160 | 1.8 | 4.0 | 421 | 16 | 8436016051 |
| ETV ES61-40-FS | – | 16-40 | 11.8-29.5 | 1,145 | 1.9 | 4.2 | 441 | 18 | 8436016052 |
| ETV ES61-50-FS | – | 20-50 | 14.8-36.9 | 687 | 1.9 | 4.2 | 441 | 18 | 8436016053 |
| ETV ES61-70-FS | – | 28-70 | 20.7-51.6 | 439 | 3.1 | 6.8 | 499 | 20 | 8436016054 |
| ETV ES61-100-FS | – | 40-100 | 29.5-73.8 | 370 | 3.15 | 6.9 | 505 | 23 | 8436016055 |
| ETV ES61-150-FS | – | 60-150 | 44.3-110.6 | 296 | 3.2 | 7.1 | 541 | 26 | 8436016057 |
| ETV ES61-180-FS | – | 72-180 | 53-133 | 232 | 3.2 | 7.1 | 541 | 26 | 8436016058 |
| ETV ES61-200-FS | – | 80-200 | 59-147.5 | 203 | 3.4 | 7.5 | 543 | 28 | 8436016059 |

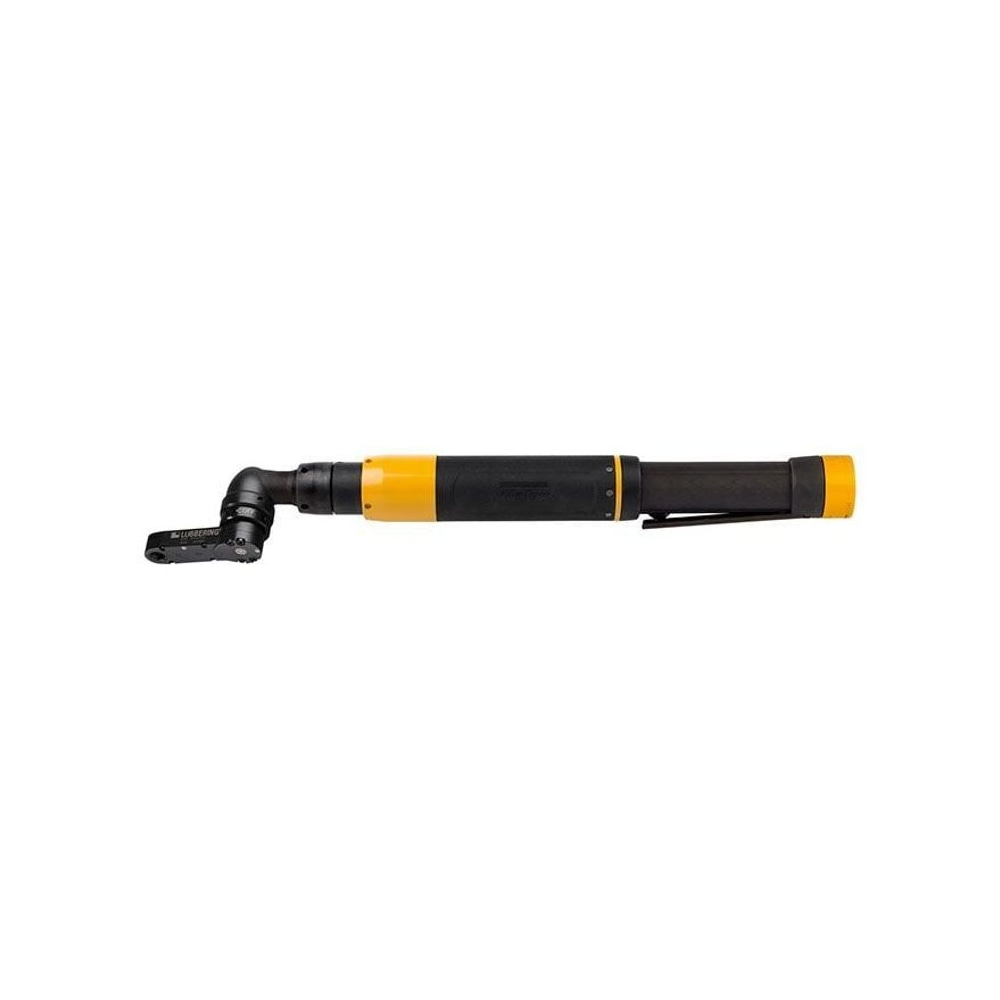

| החזקה והברגה (Hold & Drive) | |||||||||
| ETV ES61-30-HAD | – | 6-30 | 4-21 | 1,160 | 2.4 | 5.3 | 442 | 18.3 | 8436016061 |
| ETV ES61-50-HAD | – | 20-50 | 14.8-36.9 | 692 | 2.2 | 4.9 | 441 | 18 | 8436016062 |
| ETV ES61-100-HAD | – | 40-100 | 29.5-73.8 | 370 | 3.9 | 8.6 | 539 | 26 | 8436016063 |
| ETV ES61-150-HAD | – | 60-150 | 44.3-110.6 | 296 | 3.4 | 7.5 | 541 | 26 | 8436016064 |
| ETV ES61-180-HAD | – | 72-180 | 53-133 | 232 | 3.4 | 7.5 | 540.4 | 26 | 8436016065 |
| ETV ES61-200-HAD | – | 80-200 | 59-147.5 | 203 | 3.8 | 8.4 | 543 | 28 | 8436016066 |
– = הינע מרובע אינו רלוונטי לדגם זה
דגמי QC/FS/HAD הם וריאציות של דגם ETV ES61 (תפסנית מהירה, בוקסה שקועה, החזקה והברגה)
התאימות מוצגת לפי הדגם או קבוצת הדגמים בכל שורה. ניתן להגדיל את תמונות האביזרים בלחיצה.
| תמונה | אביזר | תאימות | אורך | מק״ט |
|---|---|---|---|---|
 | כבל עגול ES21 | ETV ES21 | 2 מטרים | 4220 4204 02 |
| כבל עגול ES21 | ETV ES21 | 3 מטרים | 4220 4204 03 | |
| כבל עגול ES21 | ETV ES21 | 5 מטרים | 4220 4204 05 | |
| כבל עגול ES21 | ETV ES21 | 7 מטרים | 4220 4204 07 | |
| כבל עגול ES21 | ETV ES21 | 10 מטרים | 4220 4204 10 | |
| כבל עגול ES21 | ETV ES21 | 15 מטרים | 4220 4204 15 |
| אביזר | תאימות | אורך | מק״ט |
|---|---|---|---|
| כבל שטוח ES61 | ETV ES61 | 3 מטרים | 4220 4339 03 |
| כבל שטוח ES61 | ETV ES61 | 5 מטרים | 4220 4339 05 |
| כבל שטוח ES61 | ETV ES61 | 7 מטרים | 4220 4339 07 |
| כבל שטוח ES61 | ETV ES61 | 10 מטרים | 4220 4339 10 |
| כבל שטוח ES61 | ETV ES61 | 15 מטרים | 4220 4339 15 |
| אביזר | תאימות | אורך | מק״ט |
|---|---|---|---|
| כבל הארכה לכל כבלי ES | כל כבלי ES | 3 מטרים | 4220 4393 03 |
| כבל הארכה לכל כבלי ES | כל כבלי ES | 5 מטרים | 4220 4393 05 |
| כבל הארכה לכל כבלי ES | כל כבלי ES | 10 מטרים | 4220 4393 10 |
| כבל הארכה לכל כבלי ES | כל כבלי ES | 15 מטרים | 4220 4393 15 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| כבל תלייה ES21 | ES21 ETV | 4210 1810 00 |
| תמונה | אביזר | תאימות | מק״ט |
|---|---|---|---|
 | כיסוי בוקסה ETV ES61 | ETV ES61-25 | 4220 3154 03 |
| כיסוי בוקסה ETV ES61 | ETV ES61-30 | 4220 3154 04 | |
| כיסוי בוקסה ETV ES61 | ETV ES61-40/50 | 4220 1995 05 | |
| כיסוי בוקסה ETV ES61 | ETV ES61-70 | 4220 1993 03 | |
| כיסוי בוקסה ETV ES61 | ETV ES61-100 | 4220 3154 05 | |
| כיסוי בוקסה ETV ES61 | ETV ES61-150/180 | 4220 3154 06 | |
| כיסוי בוקסה ETV ES61 | ETV ES61-200 | 4220 3154 07 |
| אביזר | תאימות | אורך | מק״ט |
|---|---|---|---|
| מאריך כלי ETV ES61 | ETV ES61-25/30/40/50 | 150 מ״מ | 4220 1131 80 |
| מאריך כלי ETV ES61 | ETV ES61-70/100/150/180/200 | 150 מ״מ | 4220 1132 80 |
| אביזר | תאימות | אורך | מק״ט |
|---|---|---|---|
| מאריך נתמך ETV ES61 | ETV ES61-25/30 | ~154 מ״מ | 4220 3869 90 |
| מאריך נתמך ETV ES61 | ETV ES61-40/50 | ~154 מ״מ | 4220 2209 91 |
| מאריך נתמך ETV ES61 | ETV ES61-70 | ~154 מ״מ | 4220 2596 91 |
| מאריך נתמך ETV ES61 | ETV ES61-100 | ~154 מ״מ | 4220 4125 91 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| פלטת תגובה לקיבוע ES61 | ETV ES61-40/50 | 4220 1677 92 |
| פלטת תגובה לקיבוע ES61 | ETV ES61-70/100 | 4220 1678 94 |
| פלטת תגובה לקיבוע ES61 | ETV ES61-150/180 | 4220 1677 98 |
| פלטת תגובה לקיבוע ES61 | ETV ES61-200 | כלול |
| אביזר | תאימות | מק״ט |
|---|---|---|
| מאריך מקובע, אום בלבד | ETV ES61-25/30/40/50 | 4220 2579 90 |
| מאריך מקובע, אום בלבד | ETV ES61-70/100/150/180/200 | 4220 2469 90 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| ידית תמיכה ES21 | ES21 ETV/ETD | 4220 2725 83 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| מתלה אופקי ES21 | ES21 ETV/ETD | 4220 0987 82 |
| אביזר | תאימות | מק״ט |
|---|---|---|
| מתלה אופקי ES61 | ES61 ETV/ETD | 4220 4586 90 |
