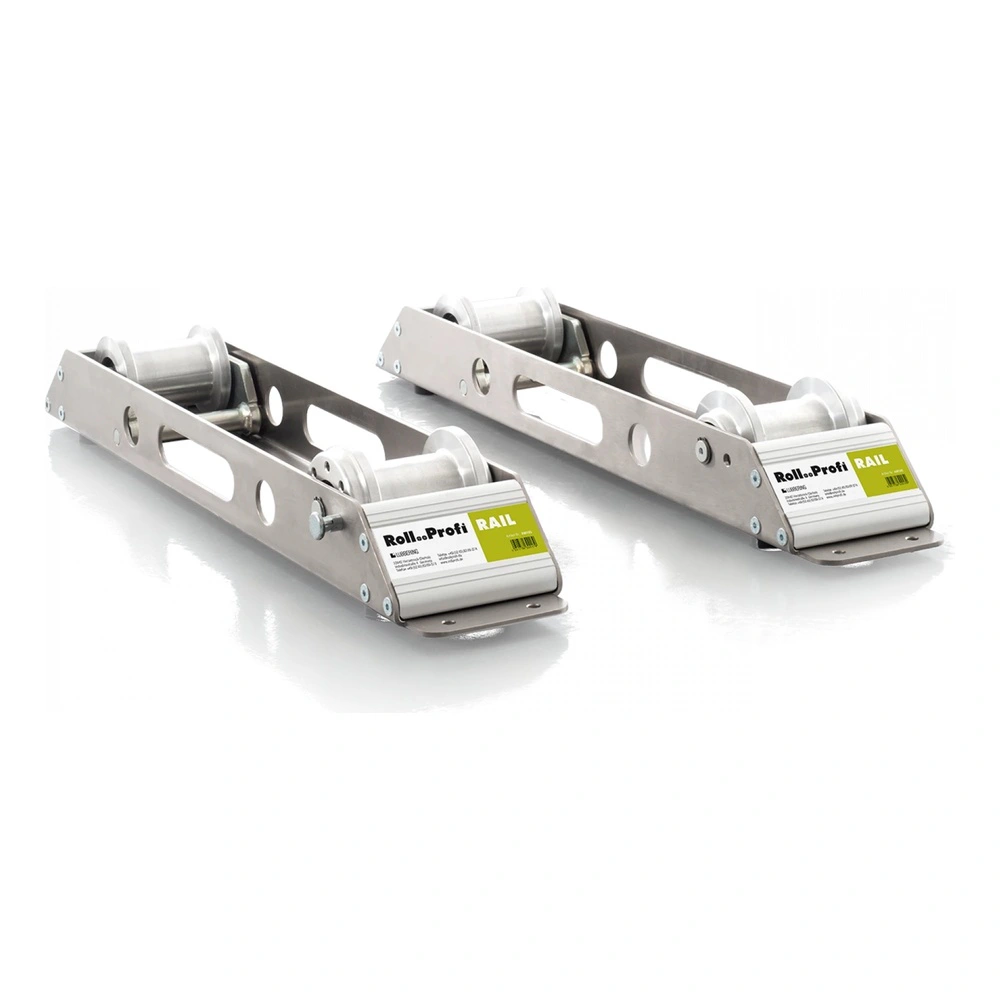

Rollprofi RAIL – מסילות גלילה קומפקטיות ויציבות לתופי כבלים כבדים.
RAIL הוא מתקן גלילה יעיל לתופים בקוטר 50 עד 140 ס”מ.
המתקן מצויד בגלילי תמיכה איכותיים עם מיסבי כדור, ומשמש ככלי אמין לגלילת תופי כבלים כבדים.
| נתון | ערך |
|---|---|
| כושר נשיאה | 1,500 ק”ג |
| Ø תוף מינימלי | 500 מ”מ |
| משקל גלילה מרבי לתופי עץ | 700 ק”ג |
| מידות (רוחב × אורך × גובה) | 160 x 903 x 120 מ”מ |
| משקל לאלמנט | 9 ק”ג |
| Ø תוף מרבי | 1,400 מ”מ |

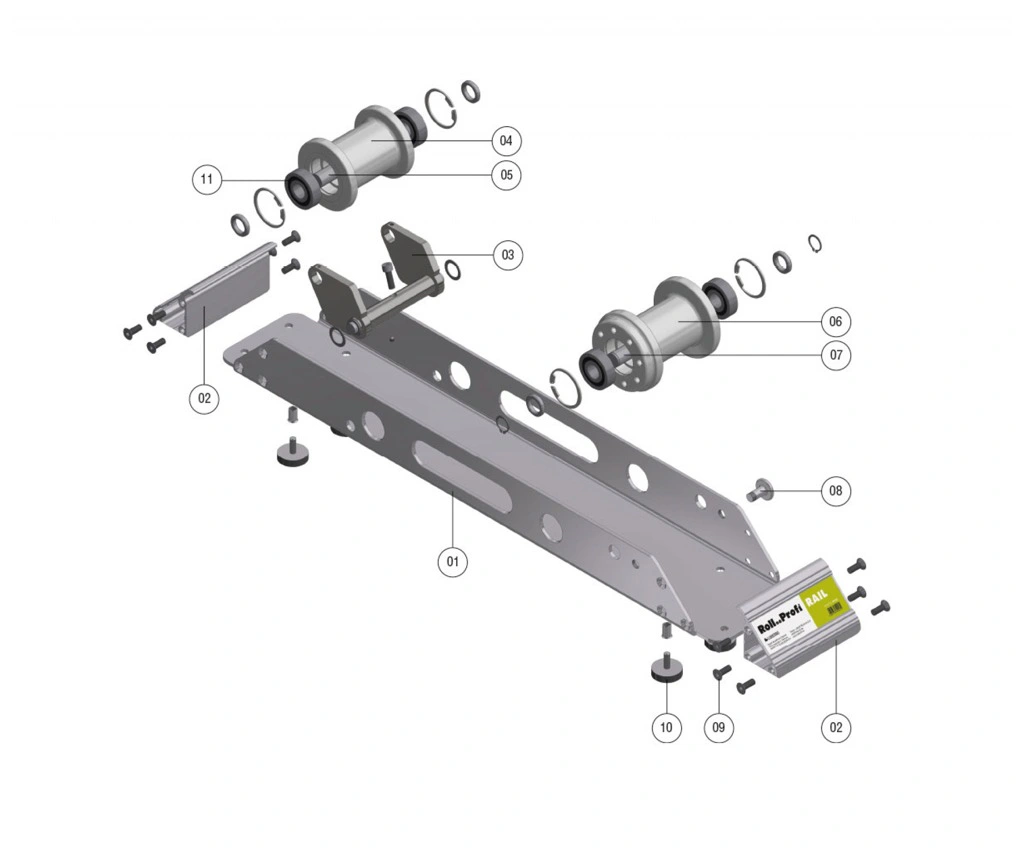

| מס’ | שם | מק”ט | תמונה |
|---|---|---|---|
| 01 | מסרק RAIL | A9010501 | – |
| 02 | חלק ביניים RAIL | A9010502 | – |
| 03 | זרוע נדנדה שלמה כולל שייבת חלופית | A9010511 | – |
| 04 | גלגלית מסתובבת Ø 98 שלמה RAIL | A9010522 | – |
| 05 | ציר לגלגלית מסתובבת | A9010506 | – |
| 06 | גלגלית שלמה כולל שייבות מרווח | A9010523 | – |
| 07 | ציר Ø 20 L166 | A9010507 |  |
| 08 | פין נעילה | A9010525 |  |
| 09 | בורג שקוע M8 x 22 | A9010233 | – |
| 10 | רגל גומי | A9010518 |  |
| 11 | מיסב כדורי חריץ עמוק | A9010215 | – |
איך משתמשים ב-RAIL?
ממקמים את שתי מסילות הגלילה במקביל זו לזו מול דפנות התוף, מכוונים את הגלילים המסתובבים לפי קוטר תוף הכבלים, ומגלגלים את התוף על הרמפה אל ה-RAIL המוכן לשימוש.
איך ניתן להעביר את התוף אל ה-RAIL?
ניתן להעביר את התוף באמצעות מלגזה, מנוף או לגלגל אותו ידנית אל ה-RAIL.
איך מוציאים את תוף הכבלים מה-RAIL?
נועלים את גליל התמיכה המתאים ומגלגלים את התוף החוצה מה-RAIL.
