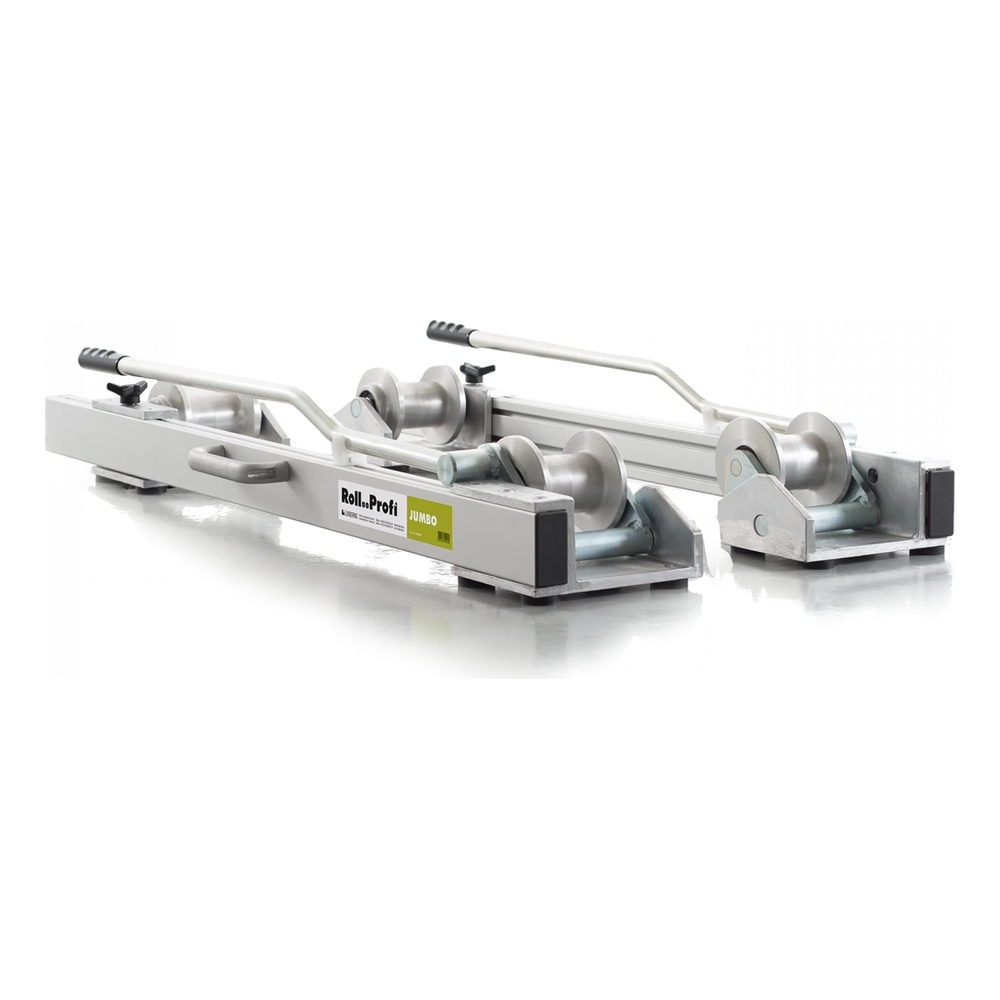

Rollprofi JUMBO (A90102) – מתקן גלילה לתופי כבלים כבדים
ה-JUMBO מאפשר החלפה מהירה ופשוטה של תופים ולכן מתאים במיוחד לעבודה גמישה באתר.
את המתקן מציבים רק במקום שבו הוא נדרש. את התוף ניתן להביא לאתר באמצעות מלגזה או לגלגל ידנית, ולאחר מכן למקם את שני חלקי המתקן משני צדי התוף.
| נתון | ערך |
|---|---|
| כושר נשיאה | 1,500 ק”ג |
| Ø תוף מינימלי | 500 מ”מ |
| משקל גלילה מרבי לתופי עץ | 700 ק”ג |
| מידות (רוחב × אורך × גובה) | 277 x 1,206 x 195 מ”מ |
| משקל לאלמנט | 17 ק”ג |
| Ø תוף מרבי | 1,800 מ”מ |

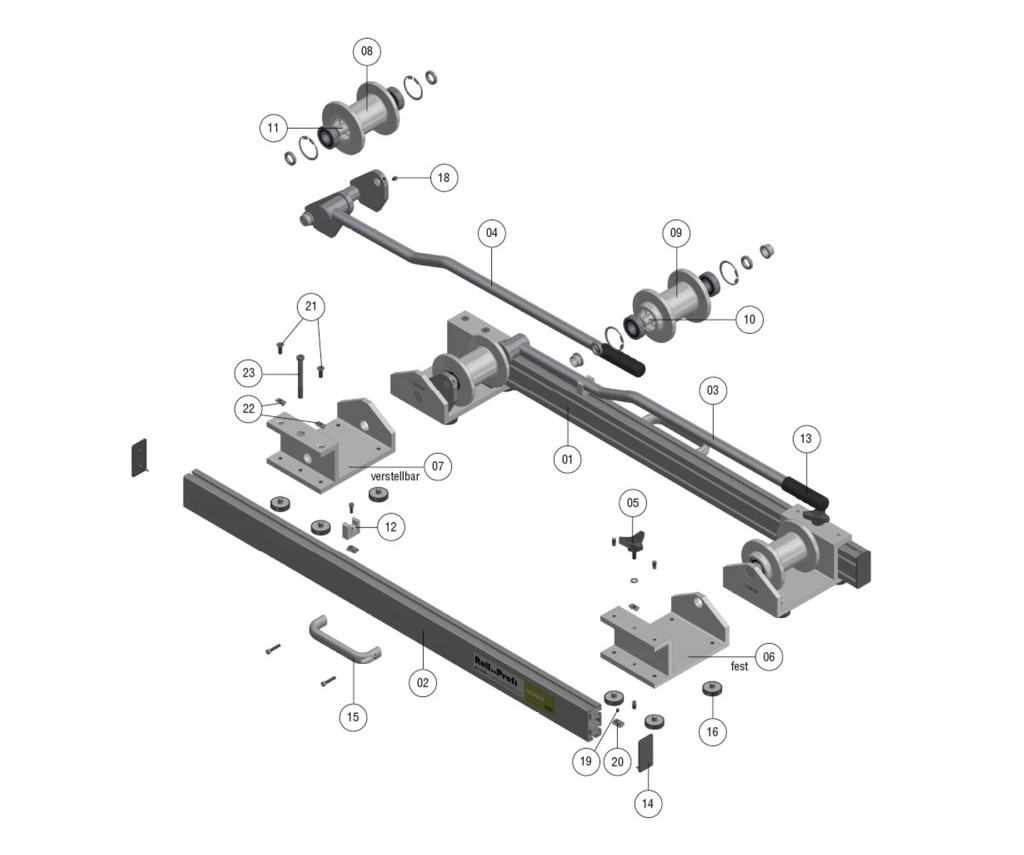

| מס’ | שם | מק”ט | תמונה |
|---|---|---|---|
| 01 | מוביל ימין | A9010204 |  |
| 02 | מוביל שמאל | A9010236 | – |
| 03 | מנוף שמאל | A9010202 | – |
| 04 | מנוף ימין | A9010201 | – |
| 05 | בורג כיוון M8 x 25 | A9010203 |  |
| 06 | תושבת גלגלת חופשית | A9010240 |  |
| 07 | תושבת גלגלת קבועה | A9010241 |  |
| 08 | גלגלית מתכווננת Ø120 JUMBO | A9010239 |  |
| 09 | גלגלית קבועה Ø120 JUMBO | A9010237 |  |
| 10 | ציר 20 x 175 | A9010209 |  |
| 11 | ציר 20 x 144 | A9010210 |  |
| 12 | מחזיק JUMBO | A9010214 |  |
| 13 | ידית Ø 25 L115 | A9010217 | – |
| 14 | כיסוי | A9010231 |  |
| 15 | ידית כולל 2 יח’ בורג ראש כיפה | A9010226 |  |
| 16 | רגל גומי M10 x 10 | Ø = 40 H = 10 | A9010242 |  |
| 17 | בורג אלן ללא ראש M8 x 12 | A9010227 | – |
| 18 | בורג אלן ללא ראש M6 x 8 | A9010232 |  |
| 19 | אום חריץ M6 | A9010221 |  |
| 20 | בורג שקוע M8 x 22 | A9010233 | – |
| 21 | אום חריץ M8 | A9010222 |  |
| 22 | בורג ראש גלילי M10 x 100 | A9010219 | – |
הובלה קלה של ה-JUMBO באמצעות העברת משקל וקליק. את הטיפ הזה תוכלו לראות מודגם בסרטון – לחצו כאן לצפייה.
למה ה-JUMBO מתאים במיוחד לעבודה באתר?
כי מציבים אותו רק במקום שבו הוא נדרש, וניתן להעביר את התוף לאתר בקלות באמצעות מלגזה או גלגול ידני.
איך מכינים את ה-JUMBO לשימוש?
ממקמים את שני חלקי המתקן משני צדי התוף, מכוונים את הגלילים הנעים לפי קוטר התוף, ואז מרימים את התוף מעט למצב גלילה בעזרת מנוף פשוט.
מה מאפיין את המבנה של ה-JUMBO?
למתקן מבנה יציב מאלומיניום ופלדה, עם גלילים בעלי מיסבי כדור ללא צורך בתחזוקה.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מתקן גלילה לתופי כבלים כבדים Rollprofi JUMBO.
