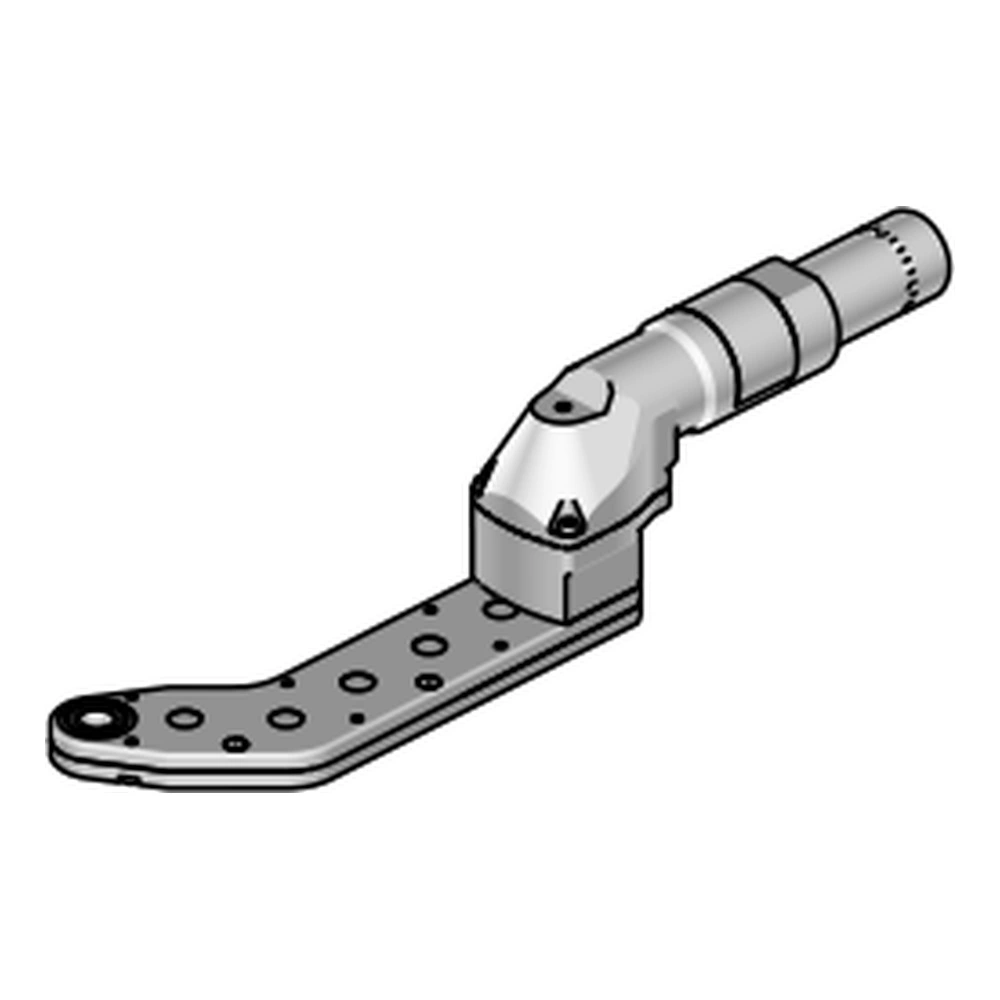

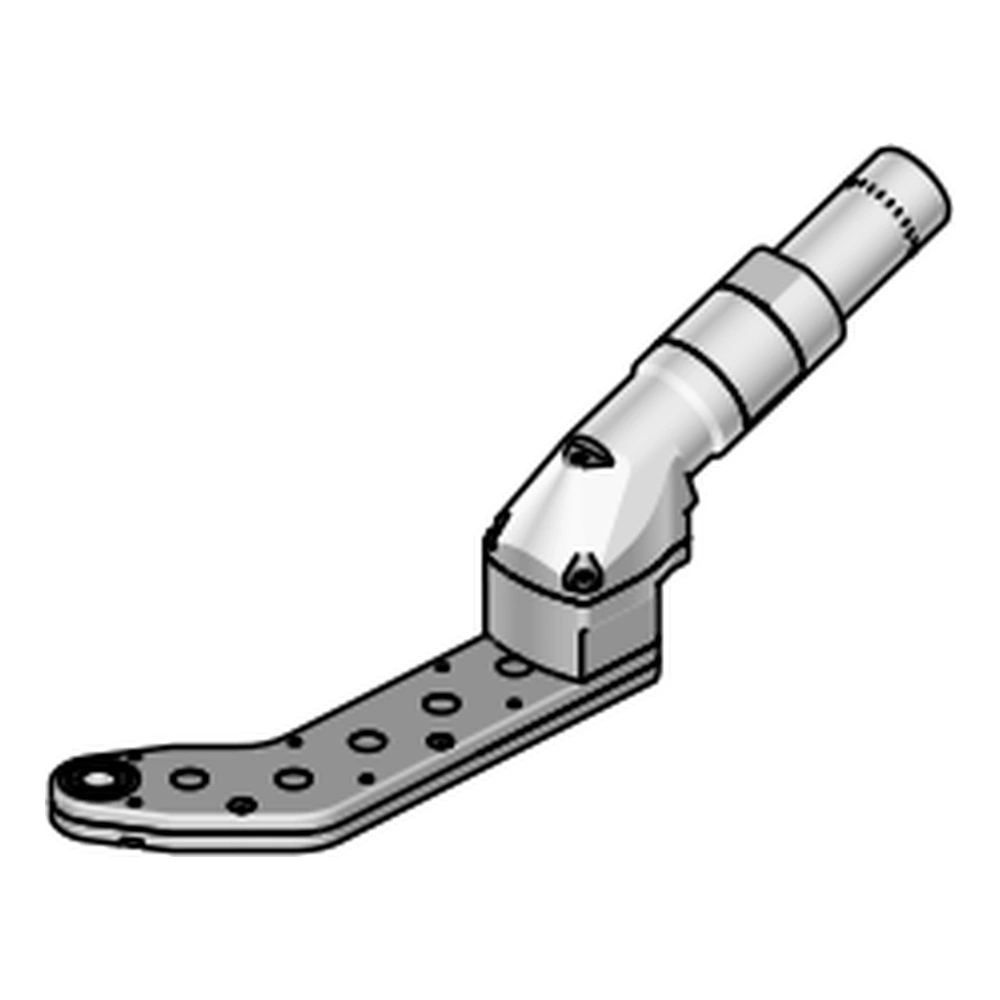

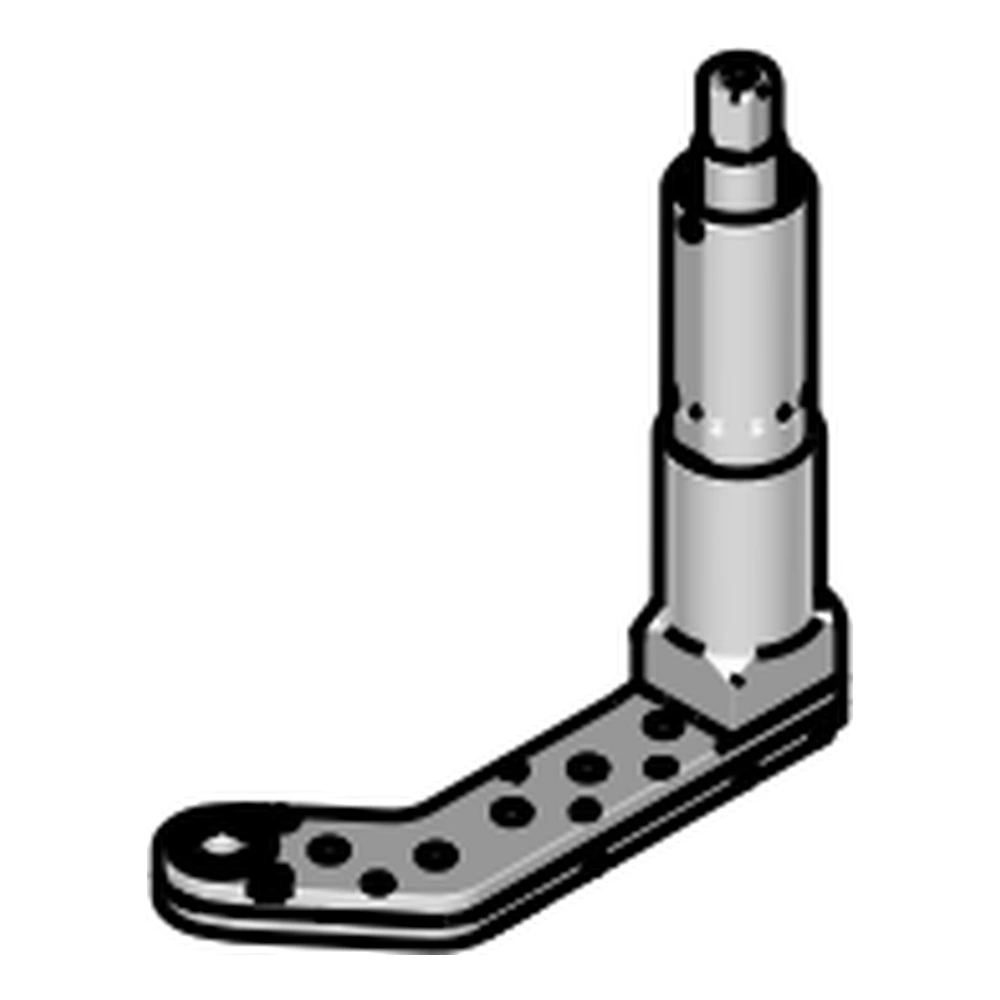

ראש קידוח אופסט בזווית ימנית L.DH1, גרסת ממשק Atlas Copco

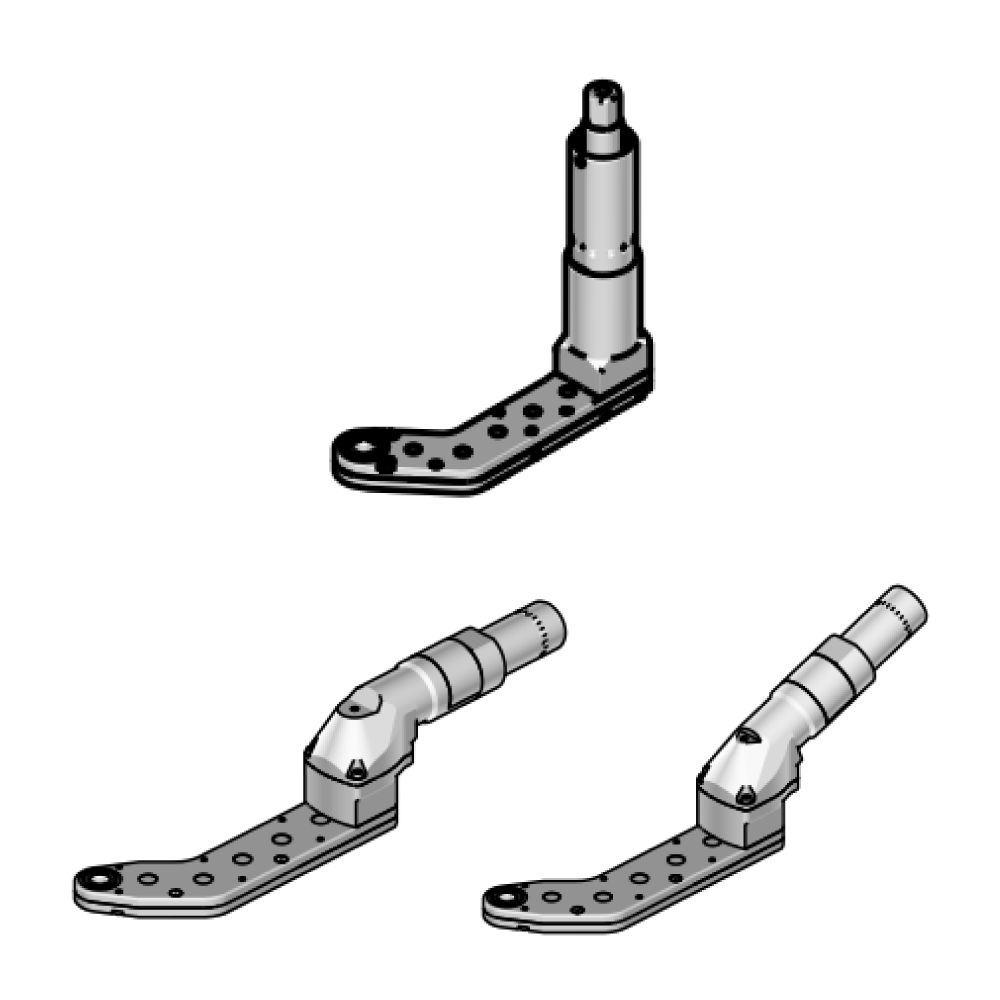

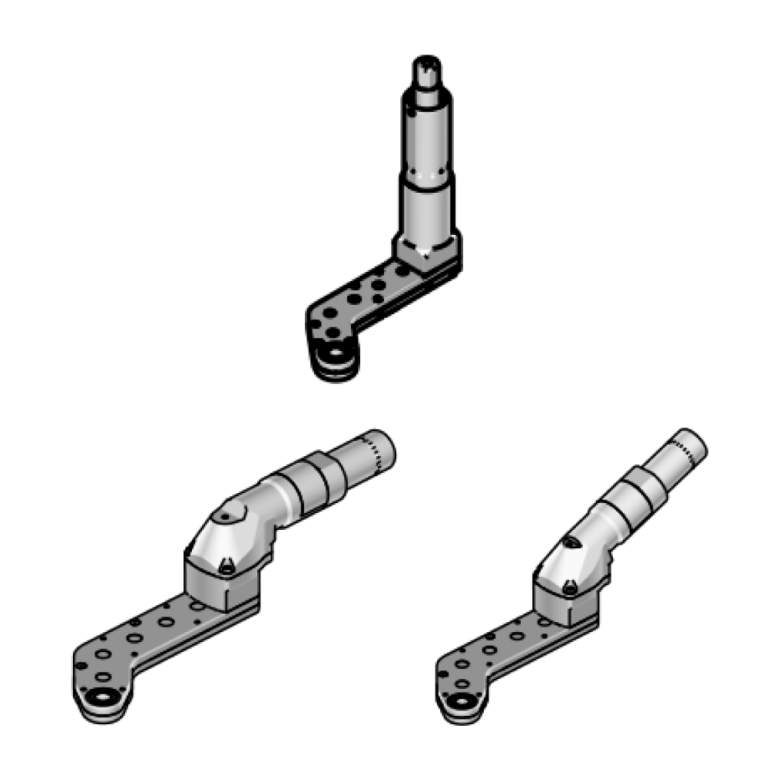

מערכת L.DH1 זמינה במגוון רחב של תצורות כדי להתאים ליישום הספציפי.
גרסה זו היא עם ממשק כלי Atlas Copco, ומתאימה לשימוש עם כלים מסחריים מתאימים.
| למקדח | לתפסנית קולט | כיוון התקנה |
|---|---|---|
| Thread 1/4-28 UNF-2B | Thread 9/32-40 UNS | תחתון |

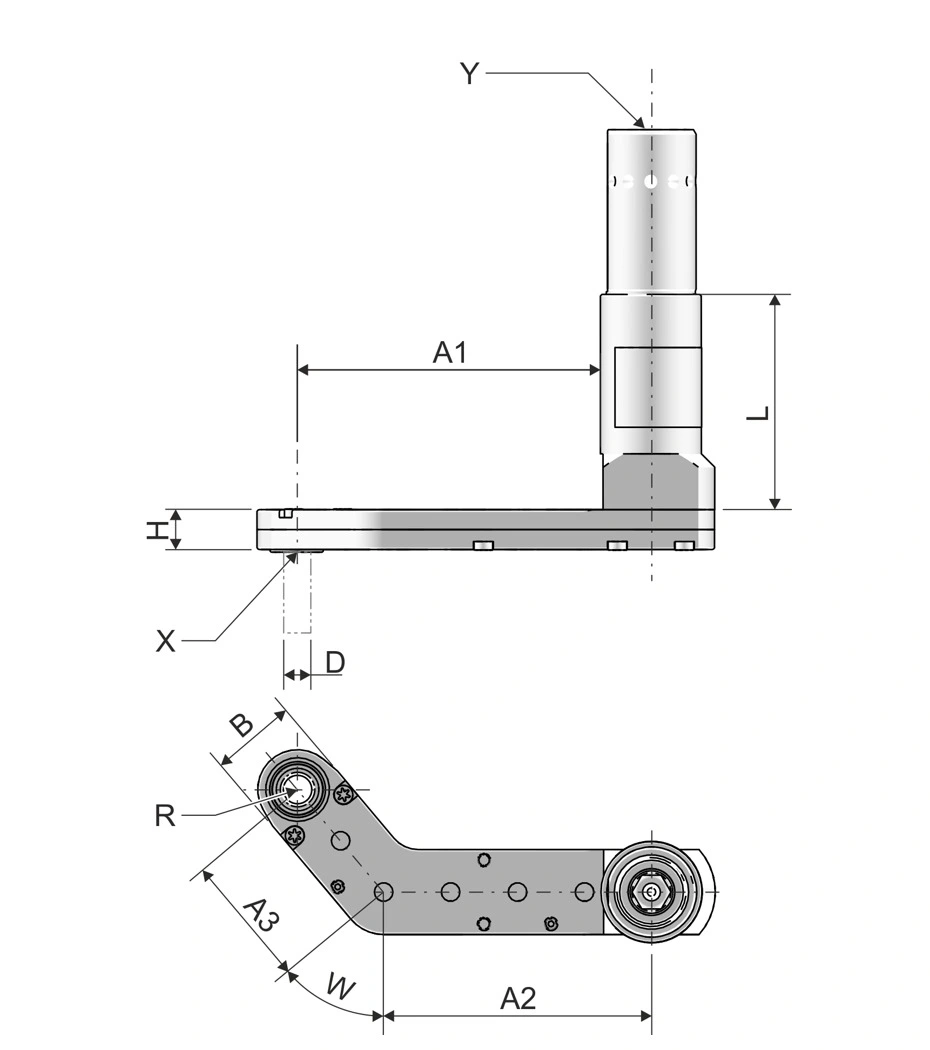

| מק”ט | דגם | Ø D מרבי [מ”מ] | חיבור X | H [מ”מ] | A1 [מ”מ] | A2 [מ”מ] | A3 [מ”מ] | B [מ”מ] | R [מ”מ] | L [מ”מ] | W [מעלות] | משקל [ק”ג] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99260822 | 06-7.5-43.5 | 5 | 1/4-28 UNF-2B | 7.5 | 57.1 | 50.4 | 25.2 | 16 | 7.5 | 36 | 50 | 0.195 |
| 99260823 | 06-08-48.5 | 5 | 1/4-28 UNF-2B | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.299 |
| 99260824 | 06-08-128 | 5 | 1/4-28 UNF-2B | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.424 |
| 99261016 | 06-10-50.5 | 6.35 | 1/4-28 UNF-2B | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.333 |
| 99261017 | 06-10-130 | 6.35 | 1/4-28 UNF-2B | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.458 |
| 99261316 | 06-12.5-53 | 8 | 1/4-28 UNF-2B | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.379 |
| 99261317 | 06-12.5-132.5 | 8 | 1/4-28 UNF-2B | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.504 |
| 99260831 | 06-7.5-43.5 | 5 | 9/32-40 UNS | 7.5 | 57.1 | 50.4 | 25.2 | 16 | 7.5 | 36 | 50 | 0.195 |
| 99260832 | 06-08-48.5 | 5 | 9/32-40 UNS | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.298 |
| 99260833 | 06-08-128 | 5 | 9/32-40 UNS | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.423 |
| 99261022 | 06-10-50.5 | 6.35 | 9/32-40 UNS | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.333 |
| 99261023 | 06-10-130 | 6.35 | 9/32-40 UNS | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.458 |
| 99261325 | 06-12.5-53 | 8 | 9/32-40 UNS | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.379 |
| 99261322 | 06-12.5-132.5 | 8 | 9/32-40 UNS | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.504 |
לאילו כלים המוצר מתאים?
הגרסה הזו מיועדת לממשק כלי Atlas Copco, ובמערכת L.DH1 ניתן להשתמש בשילוב עם כלים מסחריים מתאימים של Lubbering, Atlas Copco, Desoutter ו-Jiffy באמצעות ממשקי המתאם השונים.
מהו כיוון ההתקנה?
כיוון ההתקנה הוא מלמטה.
אילו הברגות מופיעות בנתוני המוצר?
בנתוני המוצר מופיעות ההברגות 1/4-28 UNF-2B עבור מקדח ו-9/32-40 UNS עבור תפסנית קולט.
