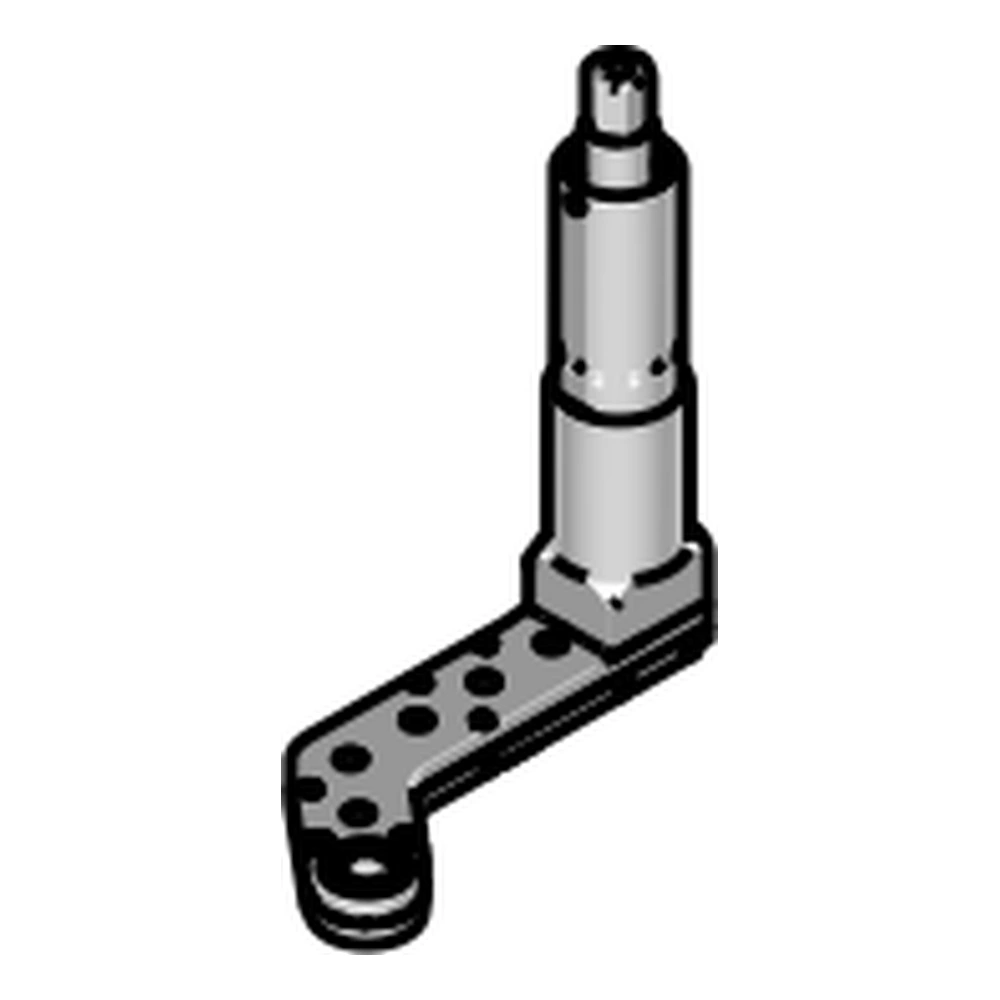

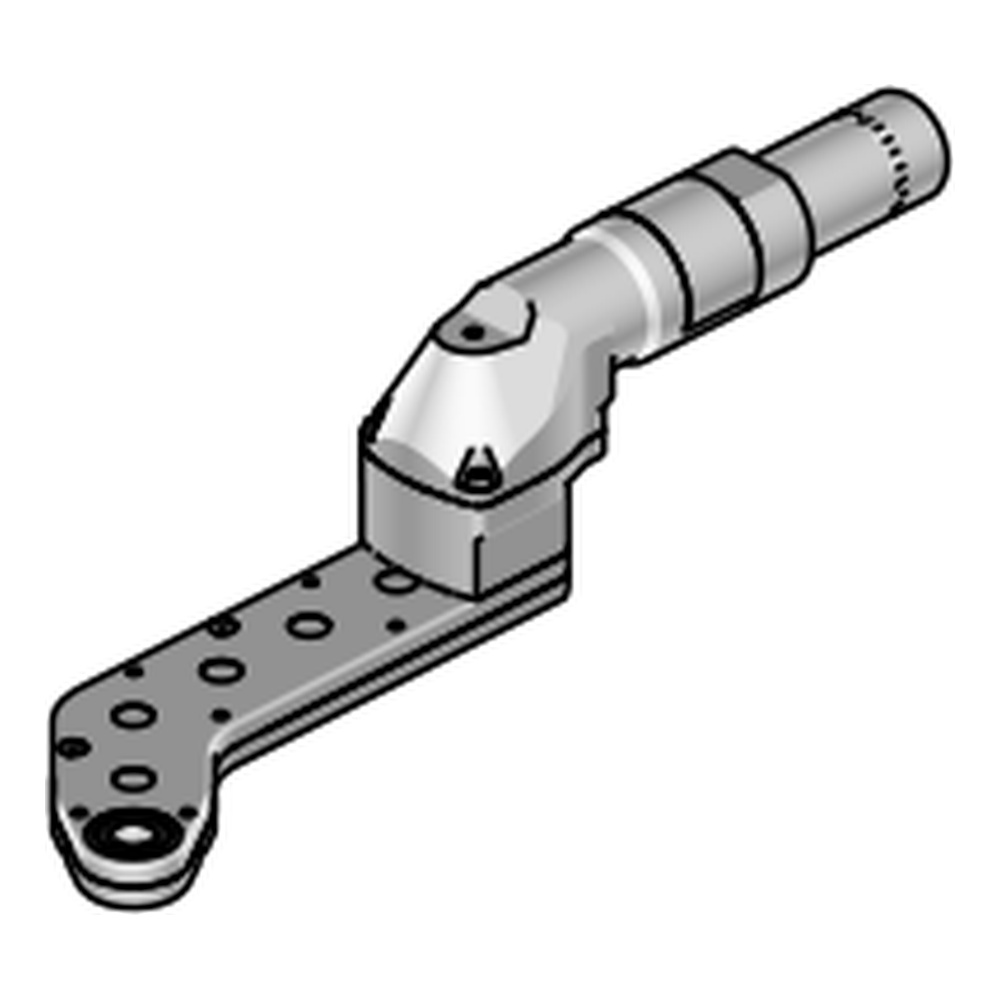

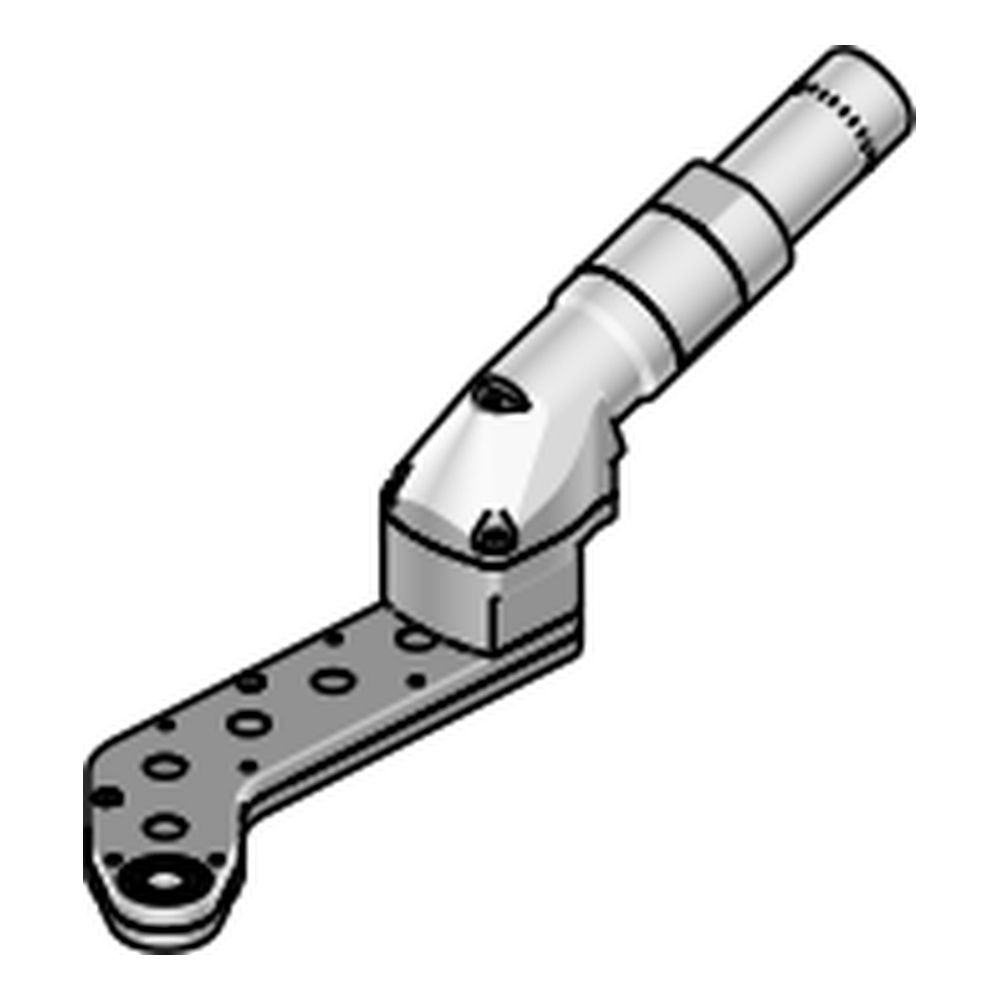

ראש קידוח אופסט בזווית שמאלית מסדרת L.DH1, בגרסת ממשק Atlas Copco.

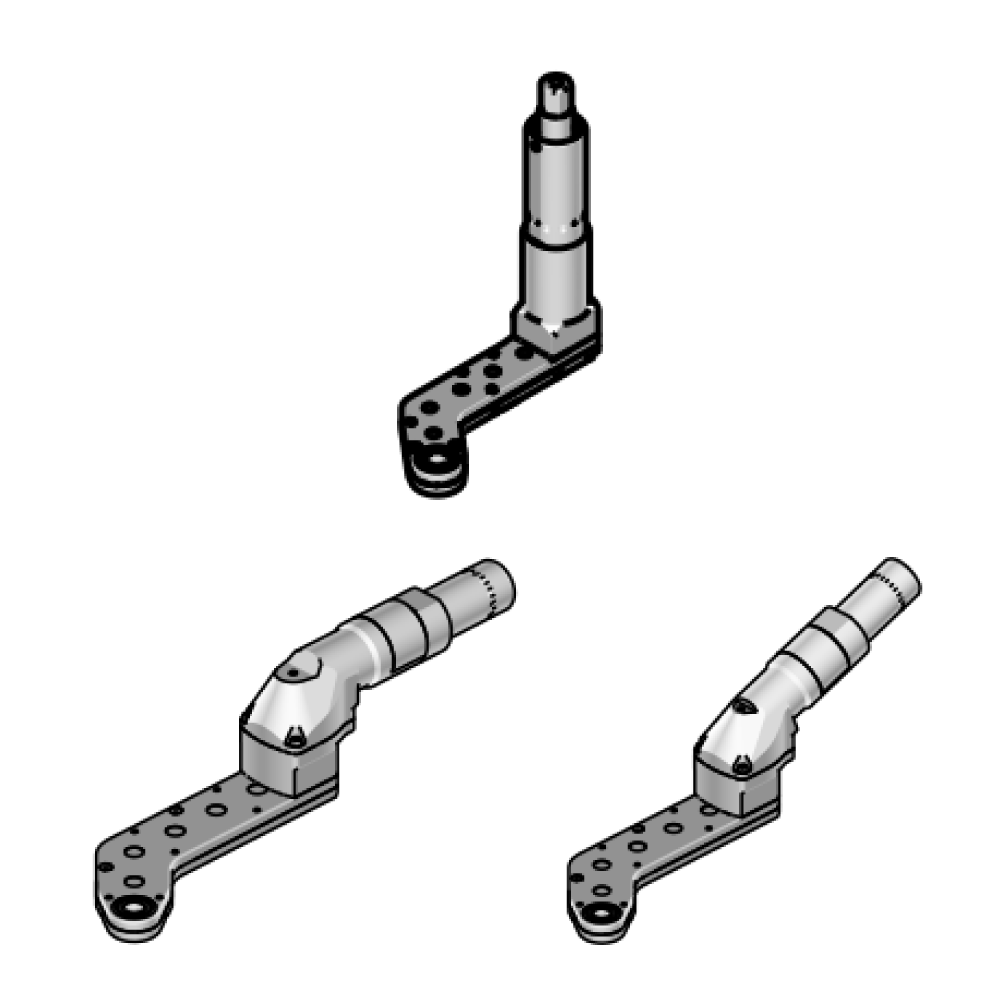

מערכת L.DH1 זמינה במגוון רחב של תצורות כדי להתאים ליישום הספציפי.
גרסה זו היא בגרסת ממשק Atlas Copco, ומתאימה לעבודה עם כלים מסחריים מתאימים באמצעות ממשקי המתאם השונים.
| למקדח | לתפסנית קולט | כיוון התקנה |
|---|---|---|
| Thread 1/4-28 UNF-2B | Thread 9/32-40 UNS | תחתון |

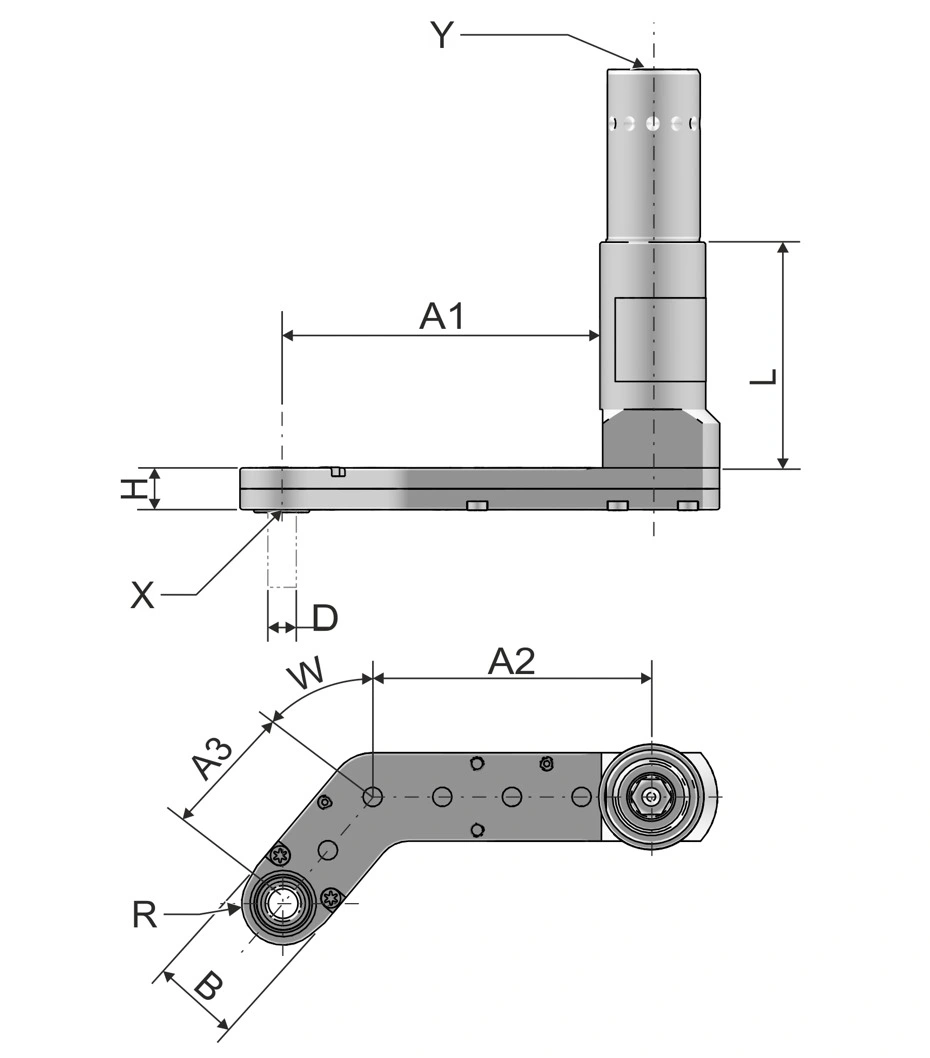

| מק”ט | דגם | Ø D מרבי [מ”מ] | חיבור X | H [מ”מ] | A1 [מ”מ] | A2 [מ”מ] | A3 [מ”מ] | B [מ”מ] | R [מ”מ] | L [מ”מ] | W [מעלות] | משקל [ק”ג] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99260825 | 06-7.5-43.5 | 5 | 1/4-28 UNF-2B | 7.5 | 57.1 | 50.4 | 25.2 | 16 | 7.5 | 36 | 50 | 0.195 |
| 99260826 | 06-08-48.5 | 5 | 1/4-28 UNF-2B | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.299 |
| 99260827 | 06-08-128 | 5 | 1/4-28 UNF-2B | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.424 |
| 99261018 | 06-10-50.5 | 6.35 | 1/4-28 UNF-2B | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.333 |
| 99261019 | 06-10-130 | 6.35 | 1/4-28 UNF-2B | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.458 |
| 99261318 | 06-12.5-53 | 8 | 1/4-28 UNF-2B | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.379 |
| 99261319 | 06-12.5-132.5 | 8 | 1/4-28 UNF-2B | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.504 |
| 99260834 | 06-7.5-43.5 | 5 | 9/32-40 UNS | 7.5 | 57.1 | 50.4 | 25.2 | 16 | 7.5 | 36 | 50 | 0.195 |
| 99260835 | 06-08-48.5 | 5 | 9/32-40 UNS | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.298 |
| 99260836 | 06-08-128 | 5 | 9/32-40 UNS | 8 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.423 |
| 99261024 | 06-10-50.5 | 6.35 | 9/32-40 UNS | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.333 |
| 99261025 | 06-10-130 | 6.35 | 9/32-40 UNS | 10 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.458 |
| 99261323 | 06-12.5-53 | 8 | 9/32-40 UNS | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 40.5 | 45 | 0.379 |
| 99261324 | 06-12.5-132.5 | 8 | 9/32-40 UNS | 12.5 | 85.5 | 71.2 | 34.4 | 24 | 8.5 | 120 | 45 | 0.504 |
לאילו כלים המוצר מתאים?
המערכת מתאימה לשילוב עם כלים מסחריים מתאימים של Lubbering, Atlas Copco, Desoutter ו-Jiffy, באמצעות ממשקי המתאם השונים.
מהו כיוון ההתקנה של גרסה זו?
כיוון ההתקנה הוא תחתון.
אילו חיבורי הברגה זמינים בדף זה?
בדף זה מופיעים חיבורי הברגה 1/4-28 UNF-2B עבור כלי קידוח ו-9/32-40 UNS עבור תפסנית קולט.
