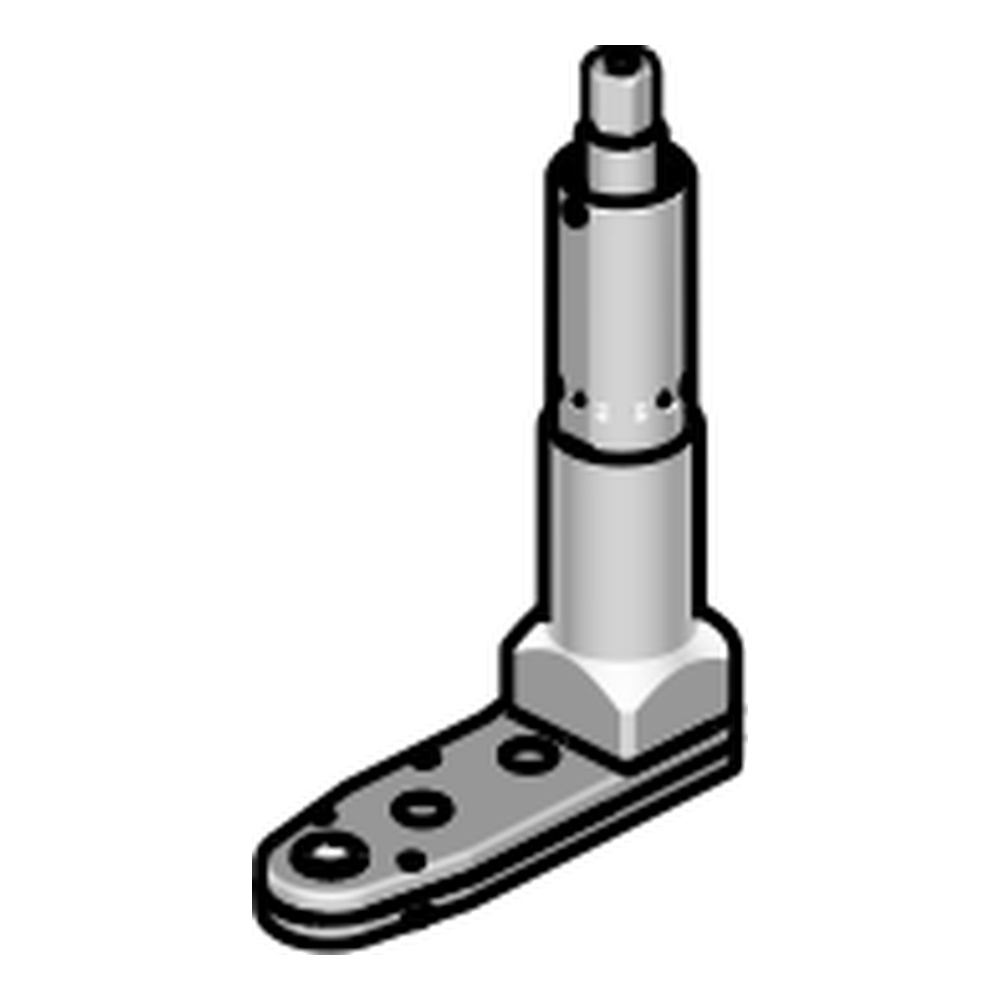

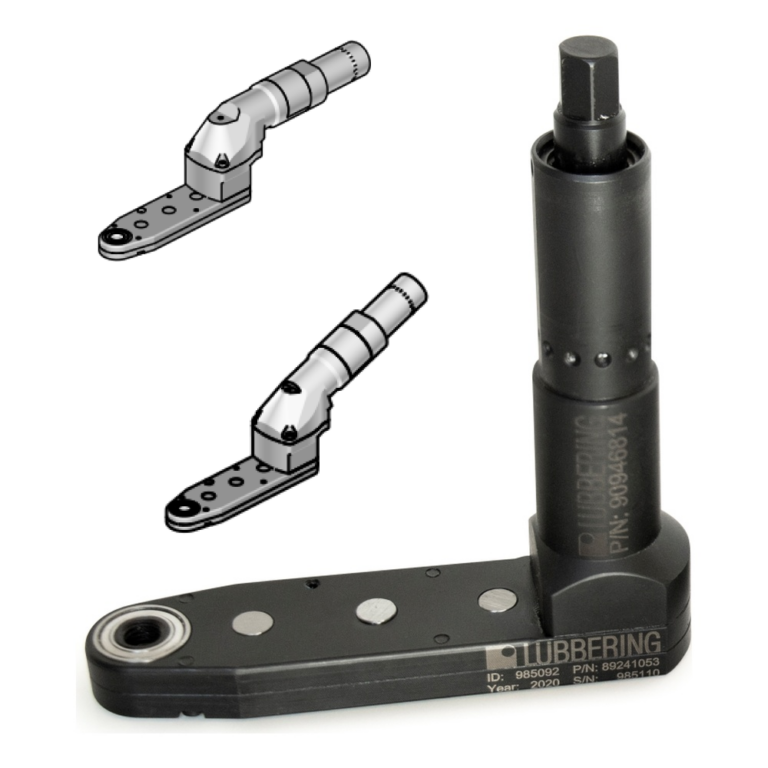

ראש קידוח אופסט ישר L.DH1 של Lubbering, בגרסת ממשק Atlas Copco.
מערכת L.DH1 בגרסה ישרה, עם ממשק Atlas Copco.
מיועדת לשילוב עם כלים מסחריים מתאימים, בהתאם לממשק המתאים.
| למקדח | לתפסנית קולט | כיוון התקנה |
|---|---|---|
| Thread 1/4-28 UNF-2B | Thread 9/32-40 UNS | עליון |

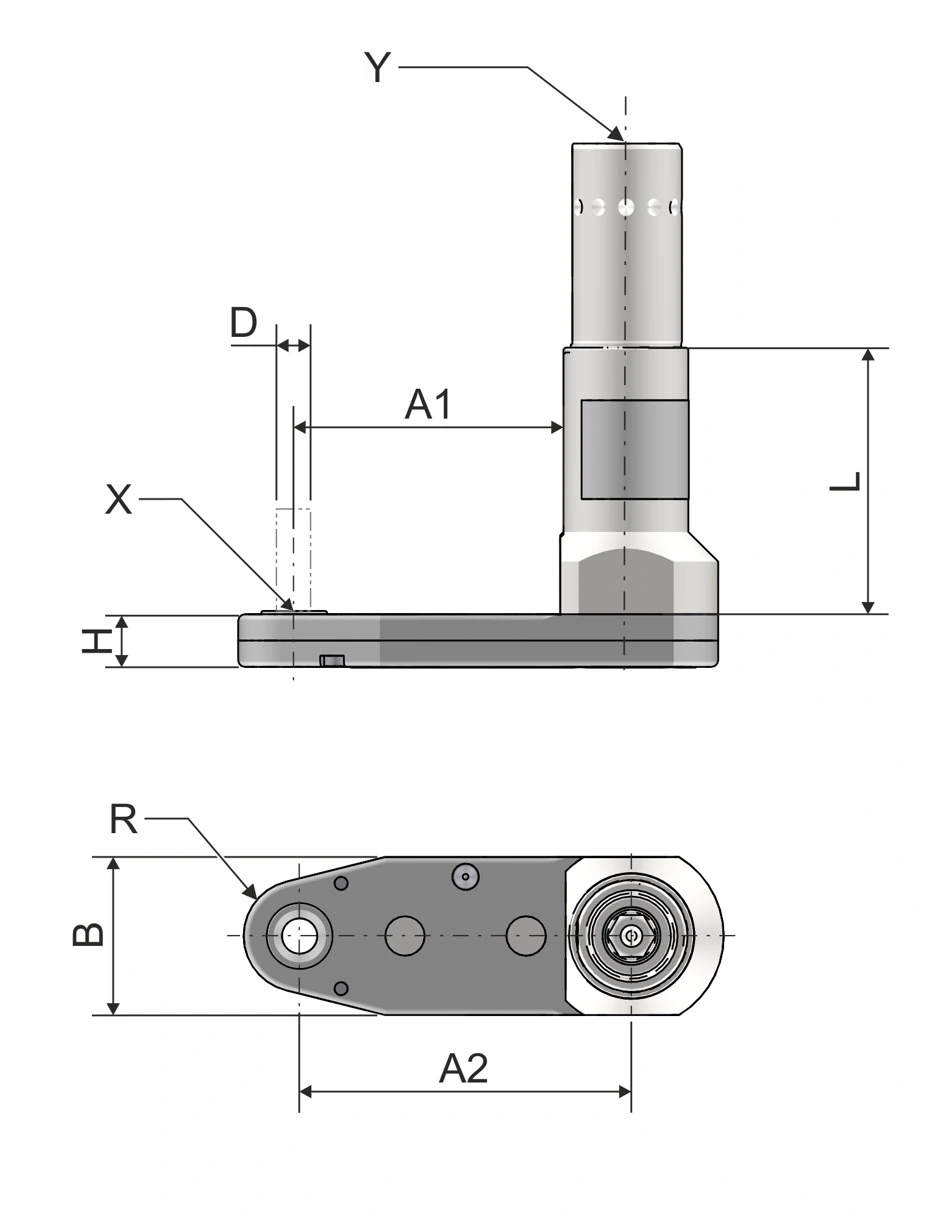

| מק”ט | דגם | Ø D מרבי [מ”מ] | חיבור X | H [מ”מ] | A1 [מ”מ] | A2 [מ”מ] | B [מ”מ] | R [מ”מ] | L [מ”מ] | משקל [ק”ג] |
|---|---|---|---|---|---|---|---|---|---|---|
| 99230805 | 03-08-48.5 | 5 | 1/4-28 UNF-2B | 8 | 40.4 | 50.4 | 24 | 8.5 | 40.5 | 0.221 |
| 99230806 | 03-08-128 | 5 | 1/4-28 UNF-2B | 8 | 40.4 | 50.4 | 24 | 8.5 | 120 | 0.346 |
| 99231002 | 03-10-50.5 | 6.35 | 1/4-28 UNF-2B | 10 | 40.4 | 50.4 | 24 | 8.5 | 40.5 | 0.239 |
| 99231007 | 03-10-130 | 6.35 | 1/4-28 UNF-2B | 10 | 40.4 | 50.4 | 24 | 8.5 | 120 | 0.364 |
| 99231305 | 03-12.5-53 | 8 | 1/4-28 UNF-2B | 12.5 | 40.4 | 50.4 | 24 | 8.5 | 40.5 | 0.266 |
| 99231306 | 03-12.5-132.5 | 8 | 1/4-28 UNF-2B | 12.5 | 40.4 | 50.4 | 24 | 8.5 | 120 | 0.391 |
| 99230807 | 03-08-48.5 | 5 | 9/32-40 UNS | 8 | 40.4 | 50.4 | 24 | 8.5 | 40.5 | 0.221 |
| 99230808 | 03-08-128 | 5 | 9/32-40 UNS | 8 | 40.4 | 50.4 | 24 | 8.5 | 120 | 0.346 |
| 99231008 | 03-10-50.5 | 6.35 | 9/32-40 UNS | 10 | 40.4 | 50.4 | 24 | 8.5 | 40.5 | 0.239 |
| 99231009 | 03-10-130 | 6.35 | 9/32-40 UNS | 10 | 40.4 | 50.4 | 24 | 8.5 | 120 | 0.364 |
| 99231302 | 03-12.5-53 | 8 | 9/32-40 UNS | 12.5 | 40.4 | 50.4 | 24 | 8.5 | 40.5 | 0.265 |
| 99231307 | 03-12.5-132.5 | 8 | 9/32-40 UNS | 12.5 | 40.4 | 50.4 | 24 | 8.5 | 120 | 0.390 |
לאילו כלים המוצר מתאים?
לשימוש עם כלים מסחריים מתאימים, בהתאם לממשק המתאים.
מהו כיוון ההתקנה?
כיוון ההתקנה הוא עליון.
מהן אפשרויות ההברגה המופיעות עבור גרסה זו?
עבור כלי קידוח מופיעה הברגה 1/4-28 UNF-2B, ועבור תפסנית קולט מופיעה הברגה 9/32-40 UNS.
