סקירה
GB756SH הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למחברים עיוורים, למחברי Lockbolt ולמחברי Magna-Grip בקוטר של עד 3/8".
מידע ויישומים
תיאור
ה-GB756SH הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מחברים עיוורים, מחברי Lockbolt ומחברי Magna-Grip בקוטר עד 3/8 אינץ'. משקל הידית הוא 4.1 ליברות (1.9 ק"ג), וניתן להפעילה בכל תנוחה. מהלך התקנת המחבר הוא 0.960 אינץ' (24.4 מ"מ), וכוח המשיכה הנקוב הוא 10,000 ליברות (44.5 קילו-ניוטון). הכלי פועל בלחץ אוויר מרבי של 90-100 psi (6.2-6.9 בר). בלחץ 90 psi (6.2 בר) רמת הרעש אינה עולה על 94.3 דציבל (A), וצריכת האוויר היא 0.29 רגל מעוקבת תקנית למחזור (8.21 ליטר למחזור).
מידע נוסף על המוצר

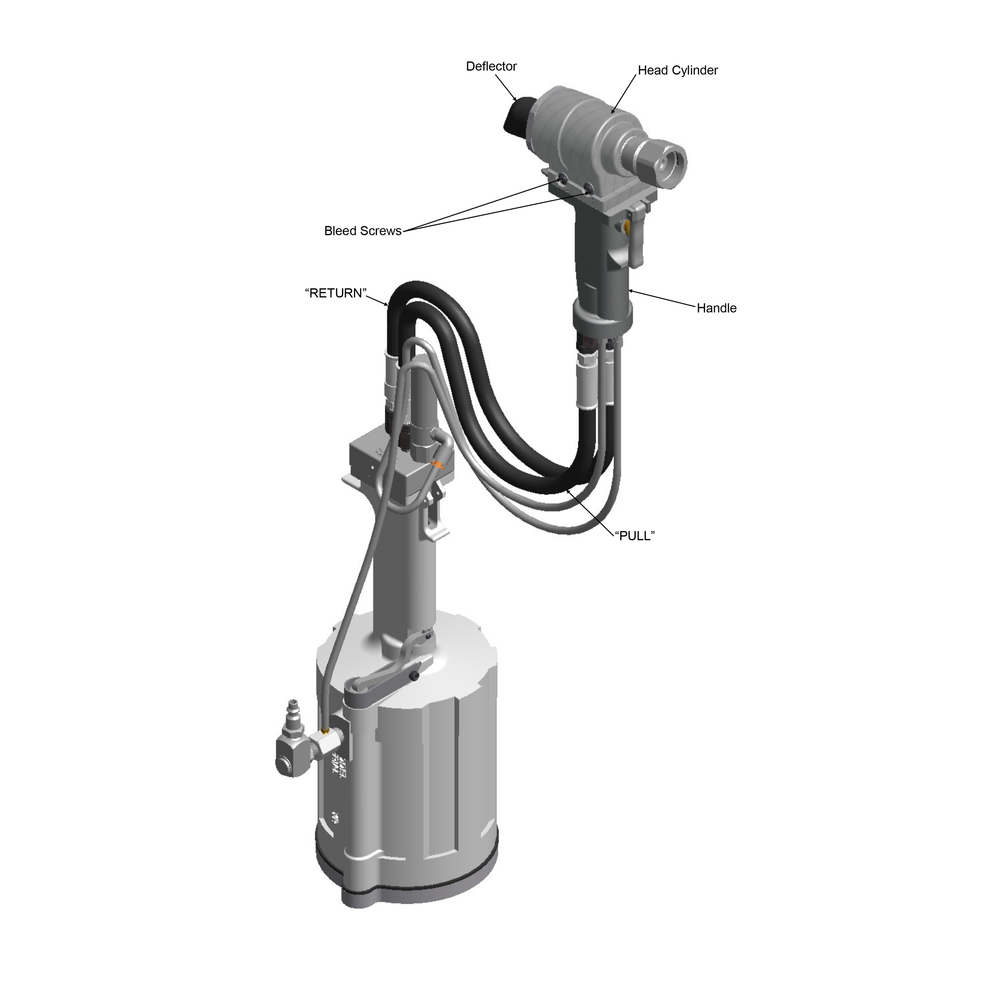

הכלי מסופק עם צינור הידראולי באורך 8 רגל (2.4 מ'), וניתן להשתמש בו עם מערכות הגב המפוצלות של Gage Bilt לשיפור הניידות, הארגונומיה והפרודוקטיביות.
מפרט וטבלאות טכניות
GB756SH Info:
| Total Weight (משקל כולל) | 15.9 ליברות. (7.2 ק”ג). |
|---|
| Hand Weight (משקל ידני) | 4.1 ליברות. (1.9 ק”ג) |
|---|
| Rated Pull Load (כוח משיכה נקוב) | 10,000 ליברות. (44.5 קילו-ניוטון) |
|---|
| Stroke (מהלך) | 0.960" (24.4 מ”מ) |
|---|
| Noise Level (רמת רעש) | 94.3 dB(A) Peak |
|---|
| Warranty (אחריות) | 1 year (שנה אחת) |
|---|
ASP 2 ASP & ASP PF ASP FF & ASP F ASP-LC and MAF (סדרות מחברי ASP)
| DIA. (קוטר) | STRAIGHT (ישר) | **RIGHT ANGLE (זווית ישרה) | *OFFSET (זוויתי) |
|---|
| 13/64 | ASP06-745C-23 ASP06-745C-48 | ***ASP06-751B-54RA | ASP06-27OSSG ASP06-37OSSG |
| 17/64 | ASP08-745B-23 ASP08-745B-48 | | ASP08-27OSSG ASP08-37OSSG |
| 21/64 | ASP10-755-23 ASP10-755-48 | | ASP10-27OSSG ASP10-37OSSG |
BOM
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|
| 1/4 | BOM08-755A-23 |
| 5/16 | BOM10-756-26 |
COMMERCIAL LOCKBOLTS C6L AVDELOK
| DIA. (קוטר) | STRAIGHT (ישר) | *OFFSET (זוויתי) |
|---|
| 3/16 | NAS06-2581-12 NAS06-2581-48 NAS06-2581-23 | NAS06-25OSSG NAS06-30OSSG |
| 1/4 | NAS08-2581-12 NAS08-2581-48 NAS08-2581-23 | NAS08-25OSSG NAS08-30OSSG NAS08-34OSSG |
| 5/16 | LB10-745C-26 NAS10-2581-48 | NAS10-208C-31 |
| 3/8 | LB12-756-26 NAS12-756-48 | NAS12-208A-31 |
CONTAINER BOLT(R 12) HLPP, HLPM, HLPE, HLPS HLPSC & HLPSM
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|
| 3/8 | HT12-756-23 |
FLOOR BOLT
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|
| 5/16 | FT10-353A-28 |
LGP LOCKBOLT LGPL2SC-V BACB30VM LGPL18SC-V BACB30XT LGPL4SC-V ABS0548 LGPL2SP-V BACB30VN LGPL4SP-V ASNA2392 LGPL8SC-V BACB30WD LGPL9SC-V BACB30WB LGPL9SP-V BACB30VY BACB31N BACB31P
| DIA. (קוטר) | STRAIGHT (ישר) | *OFFSET (זוויתי) |
|---|
| 5/32 | LGP05-2581-12 LGP05-2581-23 LGP05-2581-48 | LGP05-25OSSG LGP05-30OSSG LGP05-34OSSG |
| 3/16 | LGP06-2581-12 LGP06-2581-23 LGP06-2581-48 | LGP06-25OSSG LGP06-30OSSG LGP06-34OSSG |
| 7/32 | LGP07-2581-12 LGP07-755-23 LGP07-755-48 | LGP07-25OSSG LGP07-30OSSG LGP07-34OSSG |
| 1/4 | LGP08-2581-12 LGP08-2581-23 LGP08-2581-48 | LGP08-25OSSG LGP08-30OSSG LGP08-34OSSG |
| 5/16 | LGP10-2581-12 LGP10-2581-23 LGP10-2581-48 | LGP10-208C-31 |
| 3/8 | LGP12-745B-12 LGP12-756-26 LGP10-2581-48 | LGP12-208A-31 |
MLGP (MILLIMETER) LOCKBOLT
| DIA. (קוטר) | STRAIGHT (ישר) | *OFFSET (זוויתי) |
|---|
| 4 מ”מ | MLGP4-2581-12 MLGP4-2581-23 MLGP4-2581-48 | MLGP4-25OSSG MLGP4-30OSSG MLGP4-34OSSG |
| 5 מ”מ | MLGP5-2581-12 MLGP5-2581-23 MLGP5-2581-48 | MLGP5-25OSSG MLGP5-30OSSG MLGP5-34OSSG |
| 6 מ”מ | MLGP6-2581-12 MLGP6-2581-23 MLGP6-2581-48 | MLGP6-25OSSG MLGP6-30OSSG MLGP6-34OSSG |
| 8 מ”מ | MLGP8-2581-12 MLGP8-2581-23 MLGP8-2581-48 | MLGP8-25OSSG MLGP8-30OSSG MLGP8-34OSSG |
| 10 מ”מ | MLGP10-2581-23 MLGP10-2581-48 | MLGP10-208A-31 |
NAS and GP SHEAR/TENSION LOCKBOLTS BACB30TY BACB30UA BACB30TZ BACB30UB BACB30DY BACB30GX BACB30DX BACB30GP BACB30GO BACB30GY BACB30GW
| DIA. (קוטר) | STRAIGHT (ישר) | *OFFSET (זוויתי) |
|---|
| 5/32 | NASS05-2581-12 NAST05-2581-12 NASS05-2581-23 NAST05-2581-23 NASS05-2581-48 NAST05-2581-48 | NASS05-25OSSG NAST05-25OSSG NASS05-30OSSG NAST05-30OSSG NASS05-34OSSG NAST05-34OSSG |
| 3/16 | NAS06-2581-12 NAS06-2581-23 NAS06-2581-48 | NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG |
| 1/4 | NAS08-2581-12 NAS08-2581-23 NAS08-2581-48 | NAS08-25OSSG NAS08-30OSSG NAS08-34OSSG NAS08-208A-31 |
| 5/16 | NAS10-2581-12 NAS10-2581-23 NAS10-2581-48 | NAS10-208C-31 |
| 3/8 | NAS12-745B-12 NAS12-756-26 NAS12-756-48 | NAS12-208A-31 |
MGP (MILLIMETER) LOCKBOLT
| DIA. (קוטר) | STRAIGHT (ישר) | *OFFSET (זוויתי) |
|---|
| 4 מ”מ | MGP4-2581-23 MGP4-2581-48 | MGP4-25OSSG MGP4-30OSSG MGP4-34OSSG |
| 5 מ”מ | MGP5-2581-23 MGP5-2581-48 | MGP5-25OSSG MGP5-30OSSG MGP5-34OSSG |
| 6 מ”מ | MGP6-2581-23 MGP6-2581-48 | MGP6-25OSSG MGP6-30OSSG MGP6-34OSSG |
| 8 מ”מ | MGP8-2581-23 MGP8-2581-48 | |
| 10 מ”מ | MGP10-2581-23 MGP10-2581-48 | MGP10-208A-31 |
MAGNA-GRIP, MULTI-GRIP, MAXLOK LOCKBOLTS
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|
| 3/16 | MG06-745-24 MG06-745-48 |
| 1/4 | MG08-745-24 MG08-745-48 |
| 5/16 | MG10-756-28 |
| 3/8 | MG12-756-28 |
MAGNA-LOK, MAGNA-BULB, & HEMLOK COUNTER SUNK AND PROTRUDING HEAD SERRATED STEM STRUCTURAL RIVETS
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|
| 1/4 | **MGL08-752A-21 |
| 5/16 | MGL10-353-28 |
| 3/8 | MGL12-353C-28 |
OVERSIZE STRUCTURAL RIVET
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|
| 1/4 | OS08-353A-48 |
| 5/16 | OS10-756-26 OS10-756-48 |
| 3/8 | OS12-756A-26 OS12-756A-48 |
MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXI-BOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER
| DIA. (קוטר) | STRAIGHT (ישר) | **RIGHT ANGLE (זווית ישרה) | *OFFSET (זוויתי) |
|---|
| 5/32 | SB05-745C-23 SB05-745C-48 | ***SB05-751C-54RA | SB05-27OSSG SB05-37OSSG |
| 3/16 | SB06-745B-23 SB06-745B-48 | ***SB06-751B-54RA | SB06-27OSSG SB06-37OSSG |
| 1/4 | SB08-755-23 SB08-755-48 | ****SB08-713A-58RA | SB08-27OSSG SB08-37OSSG |
| 5/16 | SB10-756-28 SB10-756-48 | | SB10-208A-32 |
| 3/8 | SB12-756-28 SB12-756-48 | | SB12-208A-32 |
MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXI-BOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH DRIVE WASHER
| DIA. (קוטר) | STRAIGHT (ישר) | **RIGHT ANGLE (זווית ישרה) | *OFFSET (זוויתי) |
|---|
| 5/32 | UBB05-745C-23 UBB05-745C-48 | ***UBB05-751C-54RA | UBB05-27OSSG UBB05-37OSSG |
| 3/16 | UBB06-745B-23 UBB06-745B-48 | ***UBB06-751B-54RA | UBB06-27OSSG UBB06-37OSSG |
| 1/4 | UBB08-755-23 UBB08-755-48 | ****UBB08-713A-58RA | UBB08-27OSSG UBB08-37OSSG |
| 5/16 | UBB10-756-28 UBB10-756-48 | | UBB10-208A-32 |
| 3/8 | UBB12-756-28 UBB12-756-48 | | UBB12-208A-32 |
FOOTNOTES (הערות שוליים)
| GB756SH installs the listed fasteners See Gage Bilt's nose assembly information (data sheets) (הכלי Gage Bilt GB756SH מתאים להתקנת המחברים המפורטים לעיל. מידע נוסף נמצא בדפי הנתונים של ראשי הסמרור.) |
|---|
| *ALL OFFSET "OSSG" SERIES NOSES REQUIRE 353206-1 ADAPTER WITH 756157 STROKE LIMITER. *ALL OFFSET 208 SERIES NOSES REQUIRE 745208 ADAPTER & 756153 STROKE LIMITER **NOSE REQUIRES 745751 ADAPTER (* כל ראשי הסמרור הזוויתיים מסדרת OSSG דורשים מתאם 353206-1 ומגביל מהלך 756157. * כל ראשי הסמרור הזוויתיים מסדרה 208 דורשים מתאם 745208 ומגביל מהלך 756153. ** ראש הסמרור דורש מתאם 745751.) |
|---|
| **-54RA RIGHT ANGLE SERIES NOSES REQUIRE 745751 ADAPTER WITH 756155 STROKE LIMITER. (** ראשי הסמרור בתצורת זווית ישרה מסדרת –54RA דורשים מתאם 745751 ומגביל מהלך 756155.) |
|---|
| ****-58RA RIGHT ANGLE SERIES NOSES REQUIRE 745751 ADAPTER WITH 756152 STROKE LIMITER. (**** ראשי הסמרור בתצורת זווית ישרה מסדרת –58RA דורשים מתאם 745751 ומגביל מהלך 756152.) |
|---|
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
|---|
