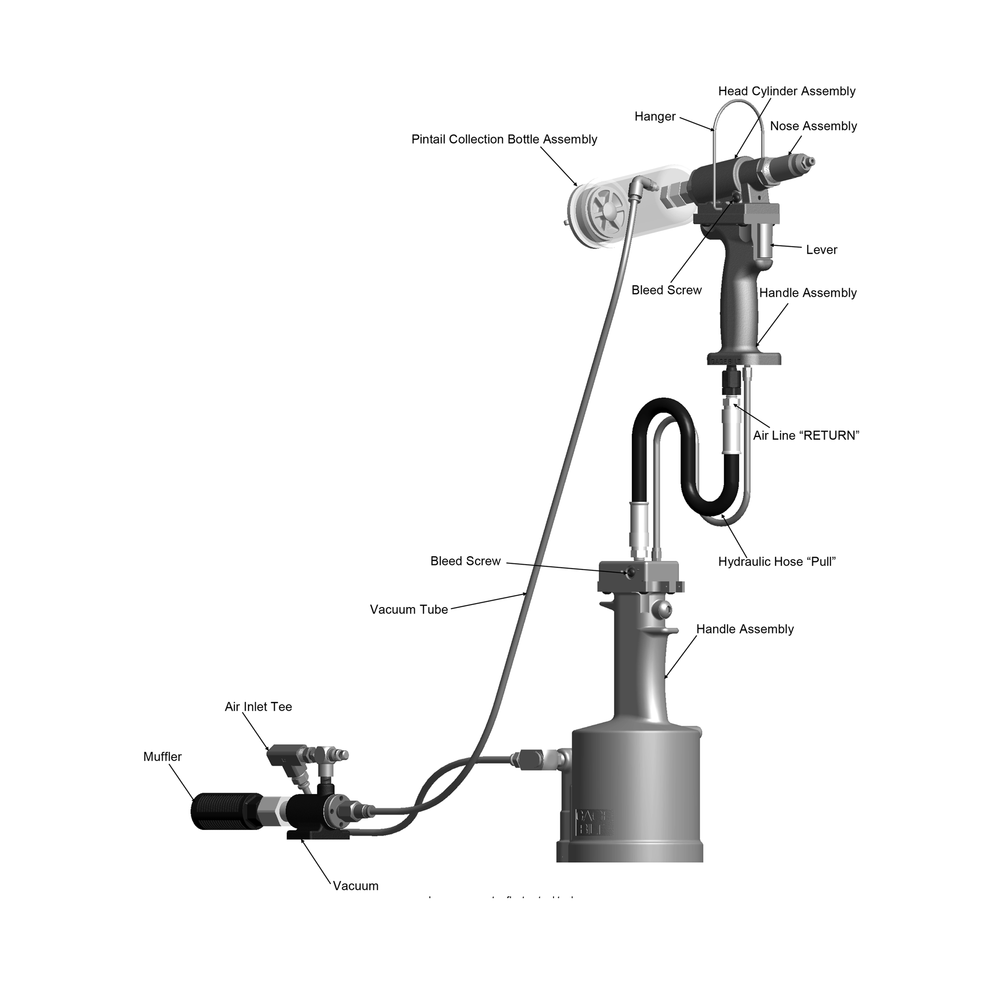

מבט נוסף על כלי סמרור למערכת מפוצלת Gage Bilt GB703SHV - Additional view of the Gage Bilt GB703SHV split-system rivet tool

בית » מוצרים » כלי סמרור במערכת מפוצלת Gage Bilt GB703SHV

כלי סמרור במערכת מפוצלת Gage Bilt GB703SHV

Name: כלי סמרור במערכת מפוצלת Gage Bilt GB703SHV
Brand: Gage Bilt

GB703SHV הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למסמרות עיוורות.

סקירה

GB703SHV הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למסמרות עיוורות. המבנה המפוצל מעניק למפעיל מכלול ידני קל וארגונומי. מכלול הידית והראש שוקל 2.5 ליברות (1.1 ק"ג), משקל הכלי המלא הוא 7.25 ליברות (3.29 ק"ג), מהלך ההתקנה הוא 0.780" (19.8 מ"מ), וכוח המשיכה הנקוב הוא 2,200 ליברות (9.79 קילו-ניוטון).

מפרט וטבלאות טכניות

AVEX (1624 PROTRUDING HEAD)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	AV6-703-18 וולט 1	10141	30617	703415	AV6

AVEX (1624 COUNTERSUNKHEAD)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6C-703-18 וולט 1	10141-1	30617	703415	6C

KLAMP-TITE (STRUCTURAL) RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6KT-703-18 וולט 1	10263	30617	703415	6KT
1/4	8KT-743-24 וולט 2	–	–	–	8KT

SFC KOENIG SEAL PLUG (פקק אטימה SFC Koenig.)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
4 מ”מ	KSP4-743-24 2	10203	30824	48804	KSP4
5 מ”מ	KSP5-743-24 2	10204	30824	48804	KSP5
6 מ”מ	KSP6-743-24 2	13469	30824	48804	KSP6
7 מ”מ	KSP78-743-24 2	12340-1	30824	48808-2	KSP7
8 מ”מ	KSP78-743-24 2	12340-1	30824	48808-2	KSP8

MONOBOLT RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	MB06-734A-20 וולט 2,5	–	–	–	MB06
1/4 3	MB08-734A-20 וולט 2,5	–	–	–	MB08

NUT PLATE RIVETS MS20600 SERIES CCR244/264/274 MS/9SP/PT BACR15CC/CF/DA/DR

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3NP-703-18 וולט 1	10231	30617	703421	3NP
1/8	5N-703-18 וולט 1	10203	30617	703415	5N

POP OPEN END NAIL RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3N-703-18 וולט 1	10201	30617	703421	3N
1/8	4N-703-18 וולט 1	10202	30617	703421	4N
5/32	5N-703-18 וולט 1	10203	30617	703415	5N
3/16	6N-703-18 וולט 1	10204	30617	703415	6N
1/4 3	8N-743-24 וולט 2	–	–	–	8N

POP CLOSED END NAIL RIVET (ALUMINUM MANDREL)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3N-703-18 וולט 1	10201	30617	703421	3N
1/8	4CEA-703-18 וולט 1	13471	30617	703421	4CEA
5/32	5CEA-703-18 וולט 1	13472	30617	703415	5CEA
3/16	6CEA-703-18 וולט 1	13473	30617	703415	6CEA

POP CLOSED END NAIL RIVET (STEEL MANDREL)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3N-703-18 וולט 1	10201	30617	703421	3N
1/8	4CES-703-18 וולט 1	13475	30617	70321	4CES
5/32	5CES-703-18 וולט 1	13476	30617	703415	5CES
3/16	6CES-703-18 וולט 1	13477	30617	703415	6CES
1/4 3	8CES-743-24 וולט 2	–	–	–	8CES

PLASTIC SPLIT RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3P-703-18 וולט 1	10247-1	30617	703421	3P
1/8	4P-703-18 וולט 1	10202-4	30617	703421	4P
5/32	5P-703-18 וולט 1	10203-2	30617	703415	5P
3/16	6P-703-18 וולט 1	10167	30617	703415	6P
1/4	8P-743-24 וולט 2	–	–	–	8P

T RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6T-703-18 וולט 1	10209	30617	703415	6T
1/4 3	8T-743-24 וולט 2	–	–	–	8T

TLR RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
1/4	8TLR-743-24 וולט 2	–	–	–	8TLR

PROTRUDING HEAD MAGNA-LOK & SERRATED STEM STRUCTURAL RIVETS

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP 1 (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	PH6-734A-20 וולט 2,5	–	–	–	PH6
1/4 4	PH8-734A-20 וולט 2,3,5	–	–	–	PH8

FOOTNOTES (הערות שוליים)

1) YOU CAN CHANGE THE 703-18 NOSE ASSEMBLY (INCLUDED WITH TOOL UNLESS TOOL WAS ORDERED SET-UP FOR A SPECIFIC RIVET) INSTALL OTHER FASTENERS BY PURCHASING NOSE TIP SHOWN AND USING APPROPRIATE FOLLOWER SHOWN. (1) ניתן להתאים את ראש הסמרור 703-18 להתקנת מחברים אחרים באמצעות רכישת קצה ראש הסמרור המוצג ושימוש בדוחף המתאים המוצג. הראש מסופק עם הכלי, אלא אם הכלי הוזמן כשהוא מותאם למסמרה מסוימת.)
2) NOSE ASSEMBLIES WITH A 734A OR 743-24 DESIGNATION, I.E. 8N-743-24V, MUST BE ORDERED AS COMPLETE NOSE ASSEMBLY. (2) ראשי סמרור בעלי הסימון 734A או 743-24, כגון 8N-743-24 וולט, חייבים להיות מוזמנים כראש סמרור מלא.)
3) ALUMINUM RIVET STEEL MANDREL ONLY (100 PSI REQUIRED FOR ALL 1/4" STEEL RIVETS). (3) מתאים רק למסמרת אלומיניום בעלת פין פלדה. לכל מסמרות הפלדה בקוטר 1/4" נדרש לחץ של100 PSI.)
4) 1/4" ALUMINUM ONLY. (4) בקוטר 1/4", מתאים לאלומיניום בלבד.)
5) NOSE ASSEMBLIES WITH A 734 DESIGNATION, I.E. PH6-734A-20V, ARE FOR SERRATED STEM RIVETS ONLY. IF YOU ARE PULlING BOTH SMOOTH AND SERRATED STEM RIVETS YOU MUST ORDER THE NOSE ASSEMBLY WITH A 743 DESIGNATION, I.E. MGL06-743-24. (5) ראשי סמרור בעלי הסימון 734, כגון PH6-734A-20 וולט, מיועדים למסמרות בעלות פין משונן בלבד. לעבודה עם מסמרות בעלות פין חלק וגם פין משונן יש להזמין ראש סמרור בעל הסימון 743, כגון MGL06-743-24.)
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.)
