סקירה

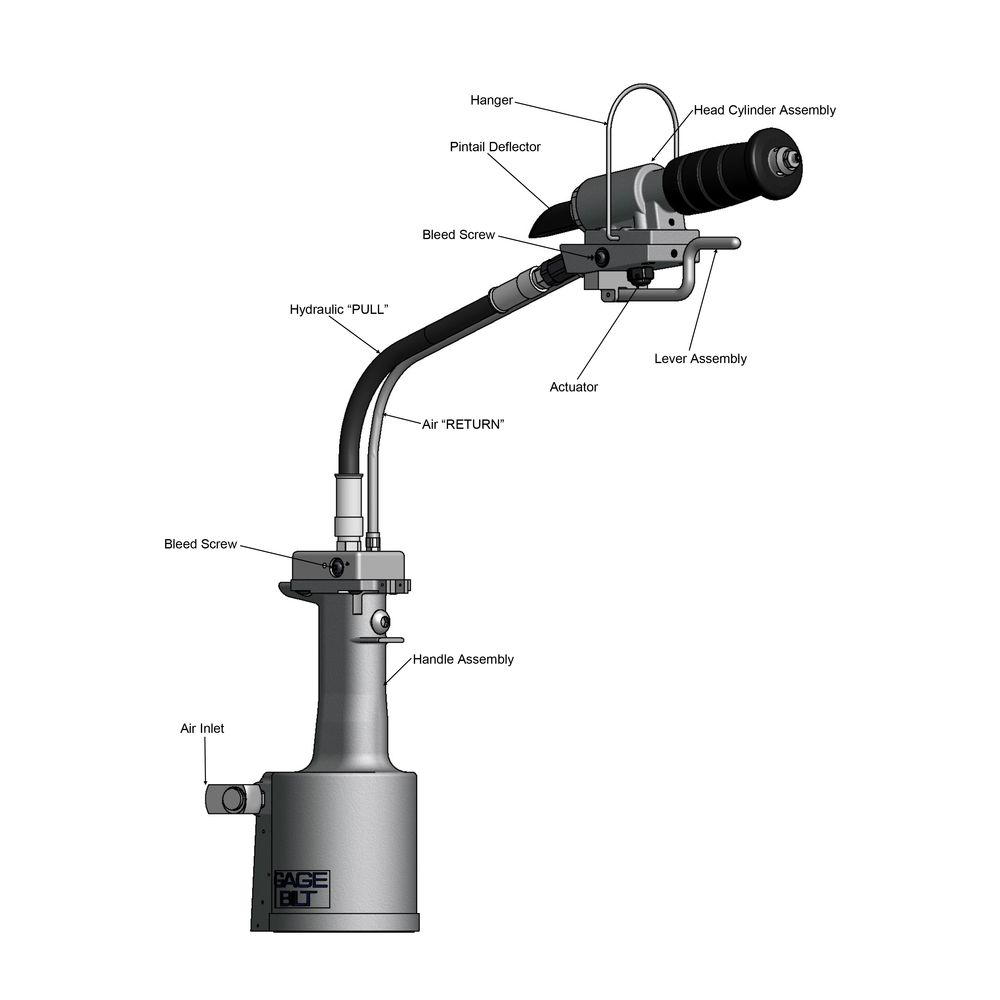

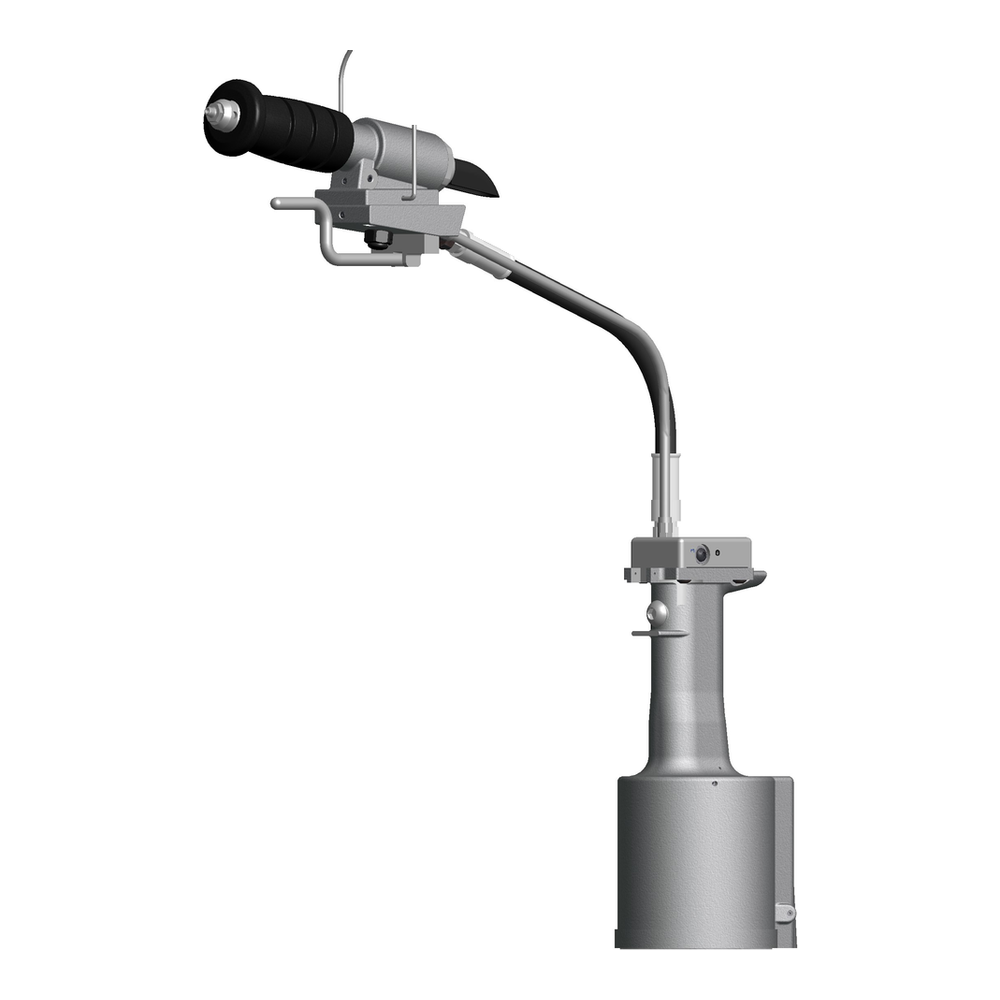

GB703SR הוא כלי התקנה פנאומטי-הידראולי בתצורת מסמרר מפוצל למסמרות עיוורות. המבנה המפוצל מפחית את המשקל שהמפעיל נדרש להחזיק. מכלול הידית והראש שוקל 1.5 ליברות (0.68 ק"ג), משקל הכלי המלא הוא 4.5 ליברות (2.04 ק"ג), מהלך ההתקנה הוא 0.780" (19.81 מ"מ), וכוח המשיכה הנקוב הוא 2,200 ליברות (9.79 קילו-ניוטון).
מפרט וטבלאות טכניות
AVEX (1624 PROTRUDING HEAD)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | AV6-703-18 1 | 10141 | 30617 | 40605 | AV6 |
AVEX (1624 COUNTERSUNKHEAD)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6C-703-18 1 | 10141-1 | 30617 | 40605 | 6C |
KLAMP-TITE (STRUCTURAL) RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6KT-703-18 1 | 10263 | 30617 | 40605 | 6KT |
| 1/4 | 8KT-743-24 2 | – | – | – | 8KT |
MACHINE SCREW RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 5 מ”מ | MS5M-703-18 1 | 10332 | 30617 | 40605 | 5 מ”מ |
STANDARD MBC NAS1719, NAS1720 NAS1721 (סטנדרטי)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 1/8 | MBC04-703-18 1 | 10251 | 30617 | 40307 | MBC04 |
| 5/32 | MBC05-703-18 1 | 10252 | 30617 | 40605 | MBC05 |
| 3/16 | MBC06-703-18 1 | 10253 | 30617 | 40605 | MBC06 |
SFC KOENIG SEAL PLUG (פקק אטימה SFC Koenig.)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 4 מ”מ | KSP4-743-24 2 | 10203 | 30824 | 48808 | KSP4 |
| 5 מ”מ | KSP5-743-24 2 | 10204 | 30824 | 48808 | KSP5 |
| 6 מ”מ | KSP6-743-24 2 | 13469 | 30824 | 48808 | KSP6 |
| 7 מ”מ | KSP78-743-24 2 | 12340-1 | 30824 | 48808-2 | KSP78 |
| 8 מ”מ | KSP78-743-24 2 | 12340-1 | 30824 | 48808-2 | KSP78 |
| 9 מ”מ | KSP910-743-24 2 | 12340-2 | 30824 | 48808-2 | KSP910 |
| 10 מ”מ | KSP910-743-24 2 | 12340-2 | 30824 | 48808-2 | KSP910 |
MONOBOLT
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | MB06-734A-20 2,5 | – | – | – | MB06 |
| 1/4 3 | MB08-734A-20 2,5 | – | – | – | MB08 |
NUT PLATE RIVETS MS20600 SERIES CCR244/264/274 MS/9SP/PT BACR15CC/CF/DA/DR
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3NP-703-18 1 | 10231 | 30617 | 40307 | 3NP |
| 1/8 | 5N-703-18 1 | 10203 | 30617 | 40605 | 5N |
POP OPEN END NAIL RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3N-703-18 1 | 10201 | 30617 | 40307 | 3N |
| 1/8 | 4N-703-18 1 | 10202 | 30617 | 40307 | 4N |
| 5/32 | 5N-703-18 1 | 10203 | 30617 | 40605 | 5N |
| 3/16 | 6N-703-18 1 | 10204 | 30617 | 40605 | 6N |
POP CLOSED END NAIL RIVET (ALUMINUM MANDREL)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3N-703-18 1 | 10201 | 30617 | 40307 | 3N |
| 1/8 | 4CEA-703-18 1 | 13471 | 30617 | 40307 | 4CEA |
| 5/32 | 5CEA-703-18 1 | 13472 | 30617 | 40605 | 5CEA |
| 3/16 | 6CEA-703-18 1 | 13473 | 30617 | 40605 | 6CEA |
POP CLOSED END NAIL RIVET (STEEL MANDREL)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3N-703-18 1 | 10201 | 30617 | 40307 | 3N |
| 1/8 | 4CES-703-18 1 | 13475 | 30617 | 40307 | 4CES |
| 5/32 | 5CES-703-18 1 | 13476 | 30617 | 40605 | 5CES |
| 3/16 | 6CES-703-18 1 | 13477 | 30617 | 40605 | 6CES |
PLASTIC SPLIT RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3P-703-18 1, 6 | 10247-1 | 30617 | 40307 | 3P |
| 1/8 | 4P-703-18 1, 6 | 10202-4 | 30617 | 40307 | 4P |
| 5/32 | 5P-703-18 1, 6 | 10203-2 | 30617 | 40605 | 5P |
| 3/16 | 6P-703-18 1, 6 | 10167 | 30617 | 40605 | 6P |
| 1/4 | 8P-743-24 2, 6 | – | – | – | 8P |
SCREW RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6SR-703-18 1 | 13506 | 30617 | 40605 | 6SR |
T RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6T-703-18 1 | 10209 | 30617 | 40605 | 6T |
| 1/4 3 | 8T-743-24 2 | – | – | – | 8T |
TLR RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 1/4 | 8TLR-743-24 2 | – | – | – | 8TLR |
COUNTERSUNK HEAD MAGNA-LOK, MAGNA-BULB & HEMLOK SERRATED STEM STRUCTURAL RIVETS
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | C6-734A-20 2,5 | – | – | – | C6 |
| 1/4 4 | C8-734A-20 2,5 | – | – | – | C8 |
PROTRUDING HEAD MAGNA-LOK, MAGNA-BULB & HEMLOK SERRATED STEM STRUCTURAL RIVETS
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP 1 (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | PH6-734A-20 2,5 | – | – | – | PH6 |
| 1/4 4 | PH8-734A-20 2,3,5 | – | – | – | PH8 |
FOOTNOTES (הערות שוליים)
| 1) YOU CAN CHANGE THE 703-18 NOSE ASSEMBLY (INCLUDED WITH TOOL) TO INSTALL OTHER FASTENERS BY PURCHASING NOSE TIP 1 SHOWN AND USING APPROPRIATE FOLLOWER SHOWN. (1) ניתן להתאים את ראש הסמרור 703-18, המסופק עם הכלי, להתקנת מחברים אחרים באמצעות רכישת קצה ראש הסמרור המסומן 1 ושימוש בדוחף המתאים המוצג.) |
|---|
| 2) NOSE ASSEMBLIES WITH A 743-24 AND 734A-20 DESIGNATION, I.E. 8N-743-24, MUST BE ORDERED AS COMPLETE NOSE ASSEMBLY. (2) ראשי סמרור בעלי הסימון 743-24 ו-734A-20, כגון 8N-743-24, חייבים להיות מוזמנים כראש סמרור מלא.) |
|---|
| 3) ALUMINUM RIVET STEEL MANDREL ONLY (100 PSI REQUIRED FOR ALL 1/4" STEEL RIVETS). (3) מתאים רק למסמרת אלומיניום בעלת פין פלדה. לכל מסמרות הפלדה בקוטר 1/4" נדרש לחץ של100 PSI.) |
|---|
| 4) 1/4" ALUMINUM ONLY. (4) בקוטר 1/4", מתאים לאלומיניום בלבד.) |
|---|
| 5) NOSE ASSEMBLIES WITH A 734A DESIGNATION, I.E. PH6-734A-20, ARE FOR SERRATED STEM RIVETS ONLY. IF YOU ARE PULLlING BOTH SMOOTH AND SERRATED STEM RIVETS YOU MUST ORDER THE NOSE ASSEMBLY WITH A 743 DESIGNATION, I.E. MGL06-743-24. (5) ראשי סמרור בעלי הסימון 734A, כגון PH6-734A-20, מיועדים למסמרות בעלות פין משונן בלבד. לעבודה עם מסמרות בעלות פין חלק וגם פין משונן יש להזמין ראש סמרור בעל הסימון 743, כגון MGL06-743-24.) |
|---|
| 6) MAY REQUIRE MORE THAN (1) PULL. Gage Bilt RECOMMENDS GB734 TOOL. (6) ייתכן שתידרש יותר מ-(1) משיכה. הכלי המומלץ הוא Gage Bilt GB734.) |
|---|
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
|---|
