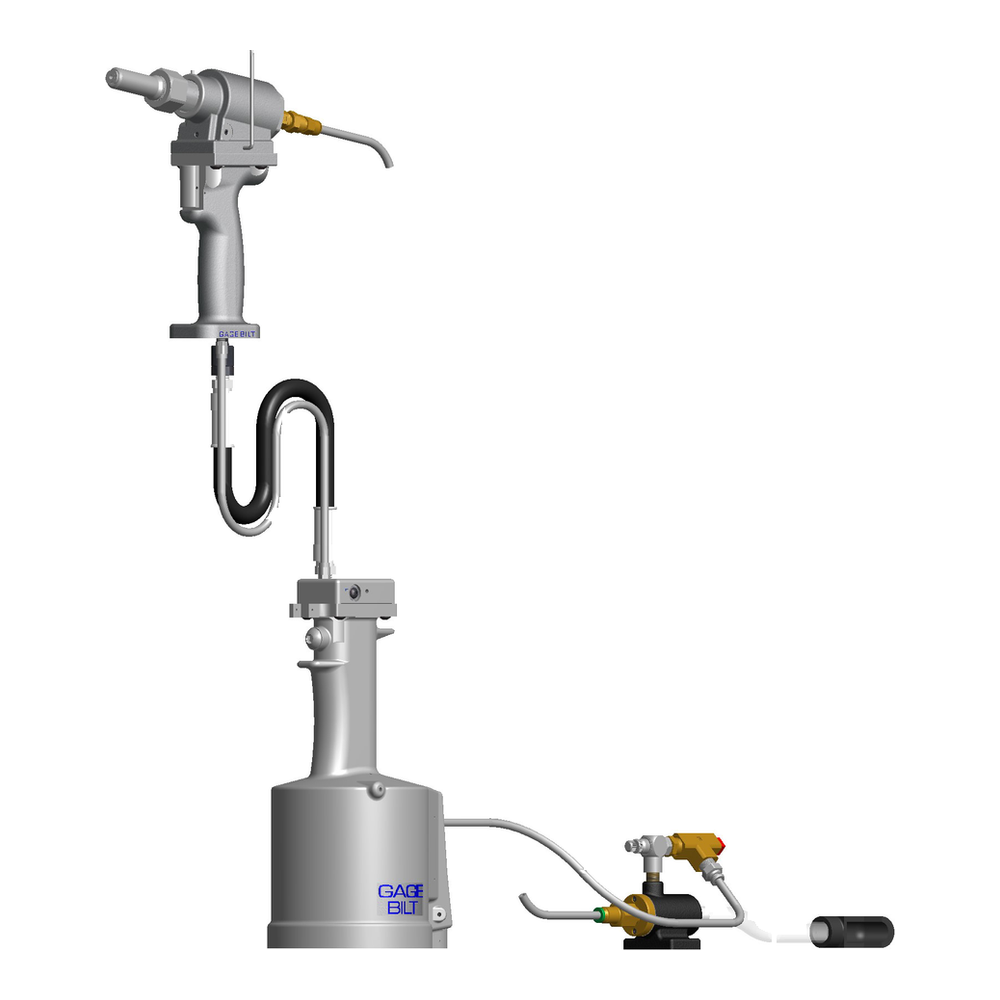

כלי סמרור למערכת מפוצלת Gage Bilt GB752SHVT במבט מוצר על רקע לבן - Gage Bilt GB752SHVT split-system rivet tool product view on a white background

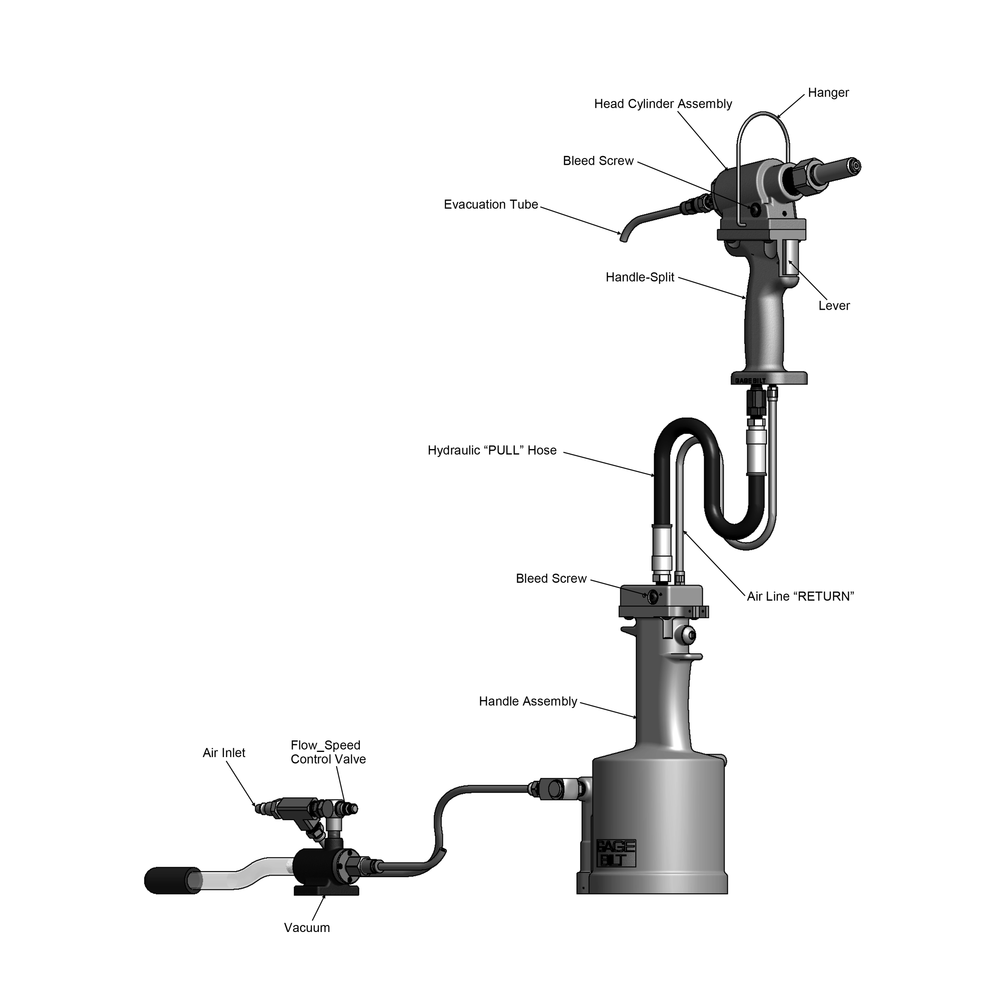

מבט נוסף על כלי סמרור למערכת מפוצלת Gage Bilt GB752SHVT - Additional view of the Gage Bilt GB752SHVT split-system rivet tool

בית » מוצרים » כלי סמרור במערכת מפוצלת Gage Bilt GB752SHVT

כלי סמרור במערכת מפוצלת Gage Bilt GB752SHVT

Name: כלי סמרור במערכת מפוצלת Gage Bilt GB752SHVT
Brand: Gage Bilt

ה-GB752SHVT הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מסמרות עיוורות ומחברי Lockbolt.

סקירה

ה-GB752SHVT הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מסמרות עיוורות ומחברי Lockbolt.

מידע ויישומים

תיאור

ה-GB752SHVT הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מסמרות עיוורות ומחברי Lockbolt. המבנה המפוצל מפחית את המשקל שבידי המפעיל ומספק עבודה ארגונומית. משקל מכלול הידית וצילינדר הראש הוא 2.50 ליברות (1.13 ק"ג), ומשקל המערכת המלאה הוא 7.50 ליברות (3.40 ק"ג). מהלך התקנת המחבר הוא 0.500 אינץ' (12.7 מ"מ). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.30 רגל מעוקבת תקנית למחזור (8.50 ליטר למחזור).

מפרט וטבלאות טכניות

GB752SHVT Info:

Total Weight (משקל כולל)	7.50 ליברות. (3.40 ק”ג)
Hand Weight (משקל ידני)	2.50 ליברות. (1.13 ק”ג)
Rated Pull Load (כוח משיכה נקוב)	3,800 ליברות. (16.9 קילו-ניוטון)
Stroke (מהלך)	0.500” (12.7 מ”מ)
Noise Level (רמת רעש)	Less than 81.5 dB(A)
Warranty (אחריות)	1 year (שנה אחת)

COMMERCIAL LOCKBOLTS

DIA. (קוטר)	STRAIGHT (ישר)
3/16	LB06-722-20 LB06-722-60
1/4	LB08-722-20 LB08-722-60

MULTI-GRIP LOCKBOLTS

DIA. (קוטר)	STRAIGHT (ישר)
3/16	MG06-722-20 MG06-722-60
1/4 5	MG08-722-20 MG08-722-60

BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	SB04-752C-20 SB04-752C-45	SB04-751C-54RA	SB04-752B-43OS
5/32	SB05-752C-20 SB05-752C-45 SB05-752C-80	SB05-751C-54RA	SB05-752A-43OS
3/16	SB06-752B-20 SB06-752B-45 SB06-752B-80	SB06-751B-54RA 6	SB06-27OSSG SB06-37OSSG

BLIND BOLT (SINGLE ACTION) WITH DRIVE WASHER MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	UBB04-752C-20 UBB04-752C-45	UBB04-751C-54RA	UBB04-752B-43OS
5/32	UBB05-752C-20 UBB05-752C-45 UBB05-752C-80	UBB05-751C-54RA	UBB05-752B-43OS
3/16	UBB06-752B-20 UBB06-752B-45 UBB06-752B-80	UBB06-751B-54RA	UBB06-27OSSG UBB06-37OSSG

EN6122 & UAB130-EU EN6127 & UAB6127-EU EN6128 & UAB100-EU EN6129 & UABP-EU MAXIBOLT PLUS (משפחות המחברים UAB, EN ו-MAXIBOLT Plus)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
5/32	UAB05-752C-20 UAB05-752C-45	UAB05-751C-54RA	UAB05-752B-43OS
3/16	UAB06-752B-20 UAB06-752B-45	UAB06-751B-54RA 6	UAB06-752B-43OS

UNIMATIC BLIND RIVET (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER NAS1900 S & U SERIES (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	SMLS04-752C-20 SMLS04-752C-45	SMLS04-751C-54RA	SMLS04-752B-43OS
5/32	SMLS05-752C-20 SMLS05-752C-45	SMLS05-751C-54RA	SMLS05-752B-43OS
3/16	SMLS06-752B-20 SMLS06-752B-45	SMLS06-751C-54RA	SMLS06-752B-43OS
1/4	SMLS08-713-20 SMLS08-713-45	SMLS08-713B-58RA	SMLS08-27OSSG SMLS08-37OSSG

UNIMATIC BLIND RIVET (SINGLE ACTION) WITH DRIVE WASHER NAS1900 S & U SERIES (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2	456MAX-731-43OS 2
5/32	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2	456MAX-731-43OS 2
3/16	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2	456MAX-731-43OS 2
1/4	UBR08-713-20 UBR08-713-45	UBR08-713B-58RA	UBR08-27OSSG UBR08-37OSSG

"A" CODE NAS1398A & NAS1399A

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
3/32	3A-352B-25	3A-751C-54RA
1/8	4A-752C-20 4A-752C-45	4A-751C-54RA	4A-752B-43OS
5/32	5A-752C-20 5A-752C-45	5A-751C-54RA	5A-752B-43OS
3/16	6A-752B-20 6A-752B-45	6A-751C-54RA	6A-752B-43OS
1/4	SMLS08-713-20	SMLS08-713B-58RA	SMLS08-27OSSG SMLS08-37OSSG

NUT PLATE RIVETS CCR244/264/274 BACR15DR MS20600

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
3/32	3NP-751-23 3NP-352-61	3NP-751B-54RA	3NP-751-43OS
1/8	5N-751-23 5N-352-61	45N-751B-54RA	5N-751-43OS

CHERRYMAX, CHERRYMAX 'AB', (FOR 1/4" ALUMINUM CHERRYMAX 'AB' USE SMLS08) BACR15FR/FP, BACR15GF/GK

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	04MAX-752-23VT (VT-Vacuum Tube only) (הדגם מיועד לשימוש עם צינור ואקום VT בלבד.)
5/32	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
3/16	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
1/4	08MAX-752B-20 08MAX-752B-45		08MAX-27OSSG 08MAX-37OSSG

ASP ASP 2, ASP PF, ASP 4 FF, ASP 2 F, ASP 2 LC

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
13/64	ASP06-752C-20 ASP06-752C-45	ASP06-751C-54RA	ASP06-752B-43OS
17/64	ASP08-752B-20 ASP08-752B-45		ASP08-752B-43OS

STANDARD MBC NAS1719, NAS1720 NAS1721 (סטנדרטי)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	MBC04-752C-20 MBC04-752C-45	MBC04-751C-54RA	MBC04-752C-43OS
5/32	MBC05-752C-20 MBC05-752C-45	MBC05-751C-54RA	MBC05-752C-43OS
3/16	MBC06-752B-20 MBC06-752B-45	MBC06-751C-54RA	MBC06-752C-43OS

MBC LOCK CREATOR NAS1719X(L), NAS1720X(L) NAS1721X(L)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
5/32	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
3/16	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2

GROUND STUD, M83454 & BACS53B 4 (פיני הארקה)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
8/32	GS8-752B-20 GS8-752B-45	GS8-751C-54RA	GS8-752B-43OS
10/32	GS10-752B-20 GS10-752B-45	GS10-752A-54RA	GS10-752B-43OS

POP OPEN END NAIL RIVET

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
3/32	3N-751-23 3N-352-61	3N-751B-54RA	3N-751A-43OS
1/8	4N-751-23 4N-352-61	45N-751B-54RA	4N-751A-43OS
5/32	5N-751-23 5N-352-61	45N-751B-54RA	5N-751A-43OS
3/16	6N-751-23 6N-352-61	6N-751C-54RA	6N-751A-43OS

POP CLOSED END NAIL RIVET (ALUMINUM MANDREL)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
3/32	3N-751-23 3N-352-61	3N-751B-54RA	3N-751A-43OS
1/8	4CEA-751-23 4CEA-352-61	45CEA-751B-54RA	4CEA-751-43OS
5/32	5CEA-751-23 5CEA-352-61	45CEA-751B-54RA	5CEA-751-43OS
3/16	6CEA-751-23 6CEA-352-61	6CEA-751C-54RA	6CEA-751-43OS

POP CLOSED END NAIL RIVET (STEEL MANDREL)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
3/32	3N-751-23 3N-352-61	3N-751B-54RA	3N-751A-43OS
1/8	4CES-751-23 4CES-352-61	4CES-751B-54RA	4CES-751-43OS
5/32	5CES-751-23 5CES-352-61	5CES-751B-54RA	5CES-751-43OS
3/16	6CES-751-23 6CES-352-61	6CES-751C-54RA	6CES-751-43OS

FOOTNOTES (הערות שוליים)

GB752 installs the listed fasteners See Gage Bilt's Nose Assembly information (data sheets) (הכלי Gage Bilt GB752 מתאים להתקנת המחברים המפורטים לעיל. מידע נוסף נמצא בדפי הנתונים של ראשי הסמרור.)
ALL RIGHT ANGLE NOSES REQUIRE 752142 STROKE LIMITER. ( כל ראשי הסמרור בתצורת זווית ישרה דורשים מגביל מהלך 752142.)
ALL OFFSET "OSSG" SERIES NOSES REQUIRE 731206 ADAPTER (NO STROKE LIMITER REQUIRED). OPTIONAL 751206-1 ADAPTER (NO STROKE LIMITER REQUIRED) ( כל ראשי הסמרור הזוויתיים מסדרת OSSG דורשים מתאם 731206, ללא צורך במגביל מהלך. ניתן להשתמש גם במתאם 751206-1, ללא צורך במגביל מהלך.)
1) RIGHT ANGLE NOSE ASSEMBLY'S MAY REQUIRE MORE THAN ONE PULL. (1) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.)
2) INSTALLS 1/8, 5/32 & 3/16 DIAMETERS (2) מיועד להתקנת מחברים בקטרים 1/8, 5/32 ו-3/16.)
3) INSTALLS 5/32 & 3/16 DIAMETERS (3) מיועד להתקנת מחברים בקטרים 5/32 ו-3/16.)
4) BACS53B -10 ONLY (4) מתאים ל-BACS53B –10 בלבד.)
5) TWO PULLS MAY BE REQUIRED FOR 1/4" DIAMETER MULTI-GRIP LOCKBOLTS (5) עבור ברגי נעילה Multi-Grip בקוטר 1/4" עשויות להידרש שתי משיכות.)
6) THESE NOSES FOR LIGHT DUTY / REPAIR ONLY. Contact HADI Technologies FOR HIGH PRODUCTION APPLICATIONS (6) ראשי הסמרור האלה מיועדים לעבודה קלה או לתיקונים בלבד. ליישומי ייצור בהיקף גבוה יש לפנות לחדי טכנולוגיות.)
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES GB752SR MODELS MUST USE -45 LENGTH OR LONGER ON ALL 752 STYLE NOSES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'. בדגמי GB752SR יש להשתמש באורך –45 או ארוך יותר בכל ראשי הסמרור מתצורת 752.)

מעוניינים לבדוק את התאמת כלי סמרור במערכת מפוצלת Gage Bilt GB752SHVT ליישום שלכם?

צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור במערכת מפוצלת Gage Bilt GB752SHVT.
