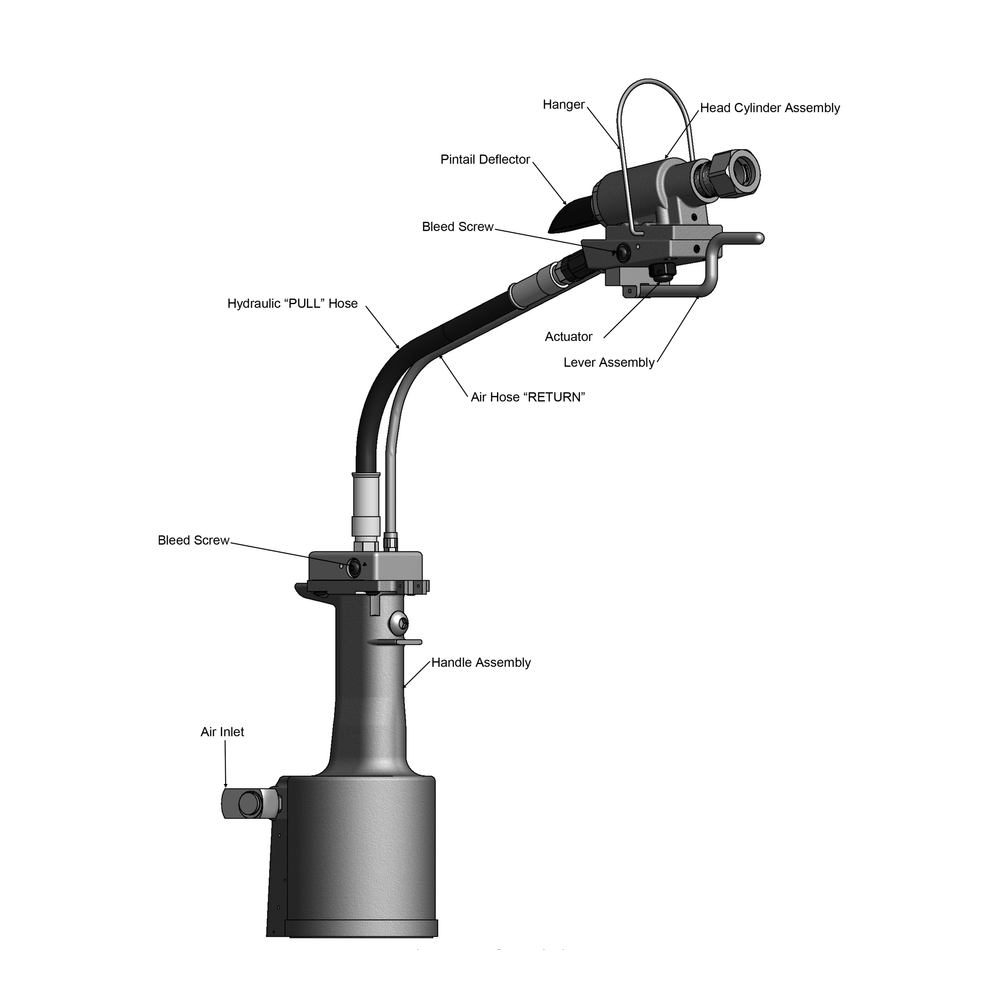

מבט נוסף על כלי סמרור למערכת מפוצלת Gage Bilt GB751SR - Additional view of the Gage Bilt GB751SR split-system rivet tool

בית » מוצרים » כלי סמרור במערכת מפוצלת Gage Bilt GB751SR

כלי סמרור במערכת מפוצלת Gage Bilt GB751SR

Name: כלי סמרור במערכת מפוצלת Gage Bilt GB751SR
Brand: Gage Bilt

ה-GB751SR הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מסמרות עיוורות.

סקירה

ה-GB751SR הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מסמרות עיוורות.

מידע ויישומים

תיאור

ה-GB751SR הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מסמרות עיוורות. המבנה המפוצל מפחית את המשקל שבידי המפעיל ומספק עבודה ארגונומית. משקל מכלול הראש הוא 1.75 ליברות (0.79 ק"ג), ומשקל המערכת המלאה הוא 6.75 ליברות (3.06 ק"ג). מהלך התקנת המחבר הוא 0.780 אינץ' (19.81 מ"מ). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.30 רגל מעוקבת תקנית למחזור (8.50 ליטר למחזור).

מפרט וטבלאות טכניות

GB751SR Info:

Total Weight (משקל כולל)	6.75 ליברות. (3.06 ק”ג)
Hand Weight (משקל ידני)	1.75 ליברות. (0.79 ק”ג)
Rated Pull Load (כוח משיכה נקוב)	2,200 ליברות. (9.8 קילו-ניוטון
Stroke (מהלך)	0.780” (19.8 מ”מ)
Noise Level (רמת רעש)	81.5 dB(A)
Warranty (אחריות)	1 year (שנה אחת)

MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	SB04-752C-20 SB04-752C-45 SB04-752C-80	SB04-751C-54RA	SB04-752B-43OS
5/32	SB05-752C-20 SB05-752C-45 SB05-752C-80	SB05-751C-54RA	SB05-752A-43OS

MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH DRIVE WASHER

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	UBB04-752C-20 UBB04-752C-80 UBB04-752C-45	UBB04-751C-54RA	UBB04-752B-43OS
5/32	UBB05-752C-20 UBB05-752C-45 UBB05-752C-80	UBB05-751C-54RA	UBB05-752B-43OS

EN6122 & UAB130-EU EN6127 & UAB6127-EU EN6128 & UAB100-EU EN6129 & UABP-EU MAXIBOLT PLUS (משפחות המחברים UAB, EN ו-MAXIBOLT Plus)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
5/32	UAB05-752C-20 UAB505-752C-45	UAB05-751C-54RA	UAB05-752B-43OS

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	SMLS04-752C-20 SMLS04-752C-45	SMLS04-751C-54RA	SMLS04-752B-43OS
5/32	SMLS05-752C-20 SMLS05-752C-45	SMLS05-751C-54RA	SMLS05-752B-43OS
3/16	SMLS06-752B-20 SMLS06-752B-45	SMLS06-751C-54RA	SMLS06-752B-43OS
1/4 3	SMLS08-713-20 SMLS08-713-45	SMLS08-713B-58RA 5	SMLS08-752B-43OS 3

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH DRIVE WASHER (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2	456MAX-731-43OS 2
5/32	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2	456MAX-731-43OS 2
3/16	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2	456MAX-731-43OS 2
1/4 3	UBR08-713-20 UBR08-713-45	UBR08-713B-58RA 5	UBR08-27OSSG 6 UBR08-37OSSG 6

"A" CODE NAS1398A, NAS1399A NAS1738A, NAS1739A

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
3/32	3A-352B-25	3A-751C-54RA	3A-752B-43OS
1/8	4A-752C-20 4A-752C-45	4A-751C-54RA	4A-752B-43OS
5/32	5A-752C-20 5A-752C-45	5A-751C-54RA	5A-752B-43OS
3/16	6A-752B-20 6A-752B-45	6A-751C-54RA	6A-752B-43OS

NUT PLATE RIVETS MS20600 SERIES CCR244/264/274 MS/9SP/PT BACR15CC/CF/DA/DR

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
3/32	3NP-751-23 3NP-352-61	3NP-751B-54RA	3NP-751A-43OS
1/8	5N-751-23 5N-352-61	45N-751B-54RA	5N-751A-43OS

CHERRYMAX, CHERRYMAX 'AB', MBC LOCK CREATOR BACR15FR/FP, BACR15GF/GK

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
5/32	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
3/16	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2

ASP ASP 2, ASP PF, ASP 2 F, ASP 2 LC, ASP 4 FF, ASP FF, ASP F, ASP-LC and MAF (סדרות מחברי ASP)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
13/64	ASP06-752C-20 ASP06-752C-45	ASP06-751B-54RA	ASP06-752B-43OS

STANDARD MBC NAS1719, NAS1720 NAS1721 (סטנדרטי)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	MBC04-752C-20 MBC04-752C-45	MBC04-751C-54RA	MBC04-752C-43OS
5/32	MBC05-752C-20 MBC05-752C-45	MBC05-751C-54RA	MBC05-752C-43OS
3/16	MBC06-752B-20 MBC06-752B-45	MBC06-751C-54RA	MBC06-752C-43OS

MBC LOCKCREATOR NAS1719X(L), NAS1720X(L) NAS1721X(L)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
5/32	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2
3/16	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2	456MAX-731-43OS 2

GROUND STUD, M83454 & BACS53B 4 (פיני הארקה)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
8/32	GS8-752C-20 GS8-752C-45	GS8-751C-54RA	GS8-752B-43OS
10/32	GS10-752B-20 GS10-752B-45	GS10-752A-54RA	GS10-752C-43OS

POP OPEN END NAIL RIVET

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
3/32	3N-751-23 3N-352-61	3N-751B-54RA	3N-751A-43OS
1/8	4N-751-23 4N-352-61	45N-751B-54RA	4N-751A-43OS
5/32	5N-751-23 5N-352-61	45N-751B-54RA	5N-751A-43OS
3/16	6N-751-23 6N-352-61	6N-751C-54RA	6N-751A-43OS

POP CLOSED END NAIL RIVET (ALUMINUM MANDREL)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
3/32	3N-751-23 3N-352-61	3N-751B-54RA	3N-751A-43OS
1/8	4CEA-751-23 4CEA-352-61	4CEA-751B-54RA	4CEA-751-43OS
5/32	5CEA-751-23 5CEA-352-61	5CEA-751B-54RA	5CEA-751-43OS
3/16	6CEA-751-23 6CEA-352-61	6CEA-751C-54RA	6CEA-751-43OS

POP CLOSED END NAIL RIVET (STEEL MANDREL)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
3/32	3N-751-23 3N-352-61	3N-751B-54RA S	3N-751A-43O
1/8	4CES-751-23 4CES-352-61	4CES-751B-54RA	4CES-751-43OS
5/32	5CES-751-23 5CES-352-61	5CES-751B-54RA	5CES-751-43OS
3/16	6CES-751-23 6CES-352-61	6CES-751C-54RA	6CES-751-43OS

FASTACK AF5022 AF5055 S149A020 (סדרת מחברי Fastack)

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	4C-752C-20 4C-752C-45	4C-751C-54RA	4C-751A-43OS
5/32	5C-752C-20 5C-752C-45	5C-751C-54RA	5C-751A-43OS
3/16	6C-752B-20 6C-752B-45	6C-751C-54RA	6C-751A-43OS

SUPERTACK AF5075 AF5076

DIA. (קוטר)	STRAIGHT (ישר)	RIGHT ANGLE 1 (זווית ישרה)	OFFSET (זוויתי)
1/8	3A-352B-25	3A-751C-54RA	3A-752B-43OS
5/32	4A-752C-20 4A-752C-45	4A-751C-54RA	4A-752B-43OS
3/16	5A-752C-20 5A-752C-45	5A-751C-54RA	5A-752B-43OS
1/4	6A-752B-20 6A-752B-45	6A-751C-54RA	6A-752B-43OS

FOOTNOTES (הערות שוליים)

GB751 installs the listed fasteners (הכלי Gage Bilt GB751 מתאים להתקנת המחברים המפורטים לעיל.)
1) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL. (1) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.)
2) INSTALLS 1/8", 5/32" & 3/16" DIAMETERS. (2) מיועד להתקנת מחברים בקטרים 1/8", 5/32" ו-3/16".)
3) ALUMINUM ONLY. (3) מתאים לאלומיניום בלבד.)
4) INSTALLS 5/32", 3/16" & 1/4" DIAMETERS. (4) מיועד להתקנת מחברים בקטרים 5/32", 3/16" ו-1/4".)
5) BACS53B -10 ONLY (5) מתאים ל-BACS53B –10 בלבד.)
6) THESE NOSES FOR LIGHT DUTY / REPAIR ONLY. Contact HADI Technologies FOR HIGH PRODUCTION APPLICATIONS. (6) ראשי הסמרור האלה מיועדים לעבודה קלה או לתיקונים בלבד. ליישומי ייצור בהיקף גבוה יש לפנות לחדי טכנולוגיות.)
7) ALL "OSSG" NOSE ASSEMBLIES REQUIRE THE 713206 ADAPTER. (NO STROKE LIMTER REQUIRED). OPTIONAL 751206-1 ADAPTER (NO STROKE LIMITER REQUIRED). (7) כל ראשי הסמרור מסדרת OSSG דורשים מתאם 713206, ללא צורך במגביל מהלך. ניתן להשתמש גם במתאם 751206-1, ללא צורך במגביל מהלך.)
NOTE: THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.)

מעוניינים לבדוק את התאמת כלי סמרור במערכת מפוצלת Gage Bilt GB751SR ליישום שלכם?

צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור במערכת מפוצלת Gage Bilt GB751SR.
