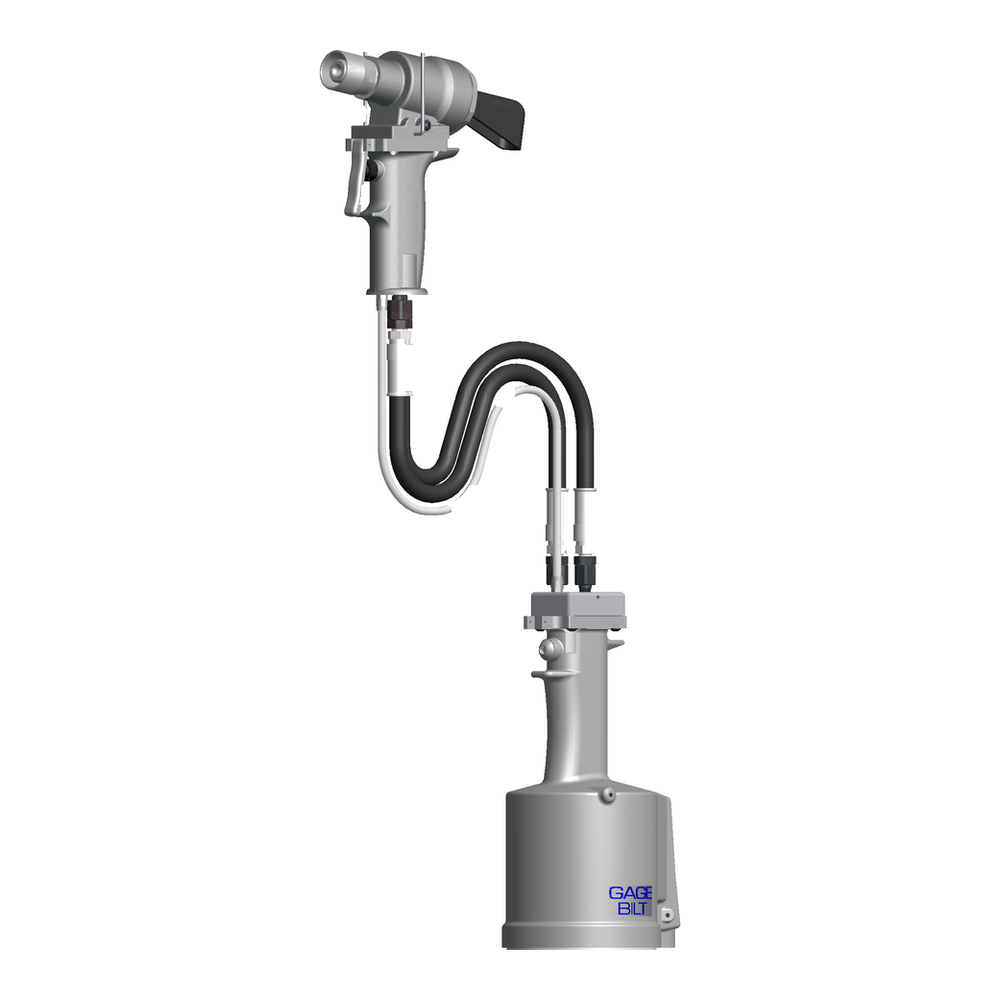

מבט נוסף על כלי סמרור למערכת מפוצלת Gage Bilt GB745SH - Additional view of the Gage Bilt GB745SH split-system rivet tool

בית » מוצרים » כלי סמרור במערכת מפוצלת Gage Bilt GB745SH

כלי סמרור במערכת מפוצלת Gage Bilt GB745SH

Name: כלי סמרור במערכת מפוצלת Gage Bilt GB745SH
Brand: Gage Bilt

GB745SH הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למחברים עיוורים, למחברי Lockbolt ולמחברי MAGNA-GRIP.

סקירה

GB745SH הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למחברים עיוורים, למחברי Lockbolt ולמחברי MAGNA-GRIP. המבנה המפוצל מעניק למפעיל מכלול ידני קל וארגונומי. מכלול הראש שוקל 2.25 ליברות (1.02 ק"ג), משקל הכלי המלא הוא 10.5 ליברות (4.76 ק"ג), מהלך ההתקנה הוא 0.620" (15.75 מ"מ), וכוח המשיכה הנקוב הוא 6,300 ליברות (28.02 קילו-ניוטון).

מפרט וטבלאות טכניות

"A" CODE NAS1398A, NAS1399A NAS1738A, NAS1739A

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
1/8	4A-745C-23 4A-745C-48	4A-752B-43OS 5
5/32	5A-745C-23 5A-745C-48	5A-752B-43OS 5
3/16	6A-745B-23 6A-745B-48	6A-752B-43OS 5
1/4	SMLS08-755-23 SMLS08-755-48	SMLS08-27OSSG SMLS08-37OSSG

ASP ASP 2, ASP PF, ASP 2 F, ASP 2 LC, ASP 4 FF, ASP FF, ASP F, ASP-LC and MAF (סדרות מחברי ASP)

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
13/64	ASP06-745C-23 ASP06-745C-48	ASP06-752B-43OS 5
17/64	ASP08-745B-23 ASP08-745B-48	ASP08-752B-43OS 5
21/64	ASP10-755-23 ASP10-755-48	ASP10-27OSSG ASP10-37OSSG

BOM

DIA. (קוטר)	STRAIGHT (ישר)
1/4	BOM08-755A-23

COMMERCIAL LOCKBOLTS C6L AVDELOK

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
3/16	NAS06-2581-12 NAS06-2581-23 NAS06-2581-48	NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG
1/4	NAS08-2581-12 NAS08-2581-23 NAS08-2581-48	NAS08-25OSSG NAS08-30OSSG NAS08-34OSSG
5/16 6	LB10-756-26 NAS10-2581-48	NAS10-208C-31
3/8 2	LB12-756-26 NAS12-756-48	NAS12-205A-31

CONTAINER BOLT(R 12) HLPP, HLPM, HLPE, HLPS HLPSC & HLPSM

DIA. (קוטר)	STRAIGHT (ישר)
3/8	HT12-756-23

FLOOR BOLT

DIA. (קוטר)	STRAIGHT (ישר)
5/16	FT10-353A-28

LGP LOCKBOLT LGPL2SC-V LGPL18SC-V LGPL4SC-V LGPL2SP-V LGPL4SP-V LGPL8SC-V LGPL9SC-V LGPL9SP-V BACB31N BACB30VM BACB30XT ABS0548 BACB30VN ASNA2392 BACB30WD BACB30WB BACB30VY BACB31P

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	LGP05-2581-12 LGP05-2581-23 LGP05-2581-48	LGP05-25OSSG LGP05-30OSSG LGP05-34OSSG
3/16	LGP06-2581-12 LGP06-2581-23 LGP06-2581-48	LGP06-25OSSG LGP06-30OSSG LGP06-34OSSG
7/32	LGP07-2581-12 LGP07-755-23 LGP07-755-48	LGP07-25OSSG LGP07-30OSSG LGP07-34OSSG
1/4	LGP08-2581-12 LGP08-2581-23 LGP08-2581-48	LGP08-25OSSG LGP08-30OSSG LGP08-34OSSG
5/16	LGP10-2581-12 LGP10-2581-23 LGP10-2581-48	LGP10-208C-31

MLGP (MILLIMETER) LOCKBOLT

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
4 מ”מ	MLGP4-2581-12 MLGP4-2581-23 MLGP4-2581-48	MLGP4-25OSSG MLGP4-30OSSG MLGP4-34OSSG
5 מ”מ	MLGP5-2581-12 MLGP5-2581-23 MLGP5-2581-48	MLGP5-25OSSG MLGP5-30OSSG MLGP5-34OSSG
6 מ”מ	MLGP6-2581-12 MLGP6-2581-23 MLGP6-2581-48	MLGP6-25OSSG MLGP6-30OSSG MLGP6-34OSSG
8 מ”מ	MLGP8-2581-12 MLGP8-2581-23 MLGP8-2581-48

NAS and GP SHEAR/TENSION LOCKBOLTS – BACB30UA BACB30UB BACB30GX BACB30GP BACB30GY BACB30TY BACB30TZ BACB30DY BACB30DX BACB30GO BACB30GW

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	NASS05-2581-12 NAST05-2581-12 NASS05-2581-23 NAST05-2581-23 NASS05-2581-48 NAST05-2581-48	NASS05-25OSSG NAST05-25OSSG NASS05-30OSSG NAST05-30OSSG NASS05-34OSSG NAST05-34OSSG
3/16	NAS06-2581-12 NAS06-2581-23 NAS06-2581-48	NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG
1/4	NAS08-2581-12 NAS08-2581-23 NAS08-2581-48	NAS06-34OSSG NAS08-25OSSG NAS08-30OSSG
5/16	NAS10-2581-12 NAS10-2581-23 NAS10-2581-48	NAS10-208C-31
3/8 1	NAS12-745B-12 NAS12-756-26 NAS12-756-48	NAS12-208A-31

MGP (MILLIMETER) LOCKBOLT

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
4 מ”מ	MGP4-2581-23 MGP4-2581-48	MGP4-25OSSG MGP4-30OSSG MGP4-34OSSG
5 מ”מ	MGP5-2581-23 MGP5-2581-48	MGP5-25OSSG MGP5-30OSSG MGP5-34OSSG
6 מ”מ	MGP6-2581-23 MGP6-2581-48	MGP6-25OSSG MGP6-30OSSG MGP6-34OSSG
8 מ”מ	MGP8-2581-23 MGP8-2581-48

MAGNA-GRIP, MULTI-GRIP, MAXLOK LOCKBOLTS

DIA. (קוטר)	STRAIGHT (ישר)
3/16	MG06-745-48
1/4	MG08-745-48

PT/MS/9SP MS20600 & MS20601

DIA. (קוטר)	STRAIGHT (ישר)
1/4	PT08-745B-48

CHERRYMAX, CHERRYMAX 'AB', MBC LOCK CREATOR BACR15FR/FP, BACR15GF/GK

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
1/8	456MAX-751-23 4, 5 456MAX-751A-61 4, 5	456MAX-731-43OS 4, 5
5/32	456MAX-751-23 4, 5 456MAX-751A-61 4, 5	456MAX-731-43OS 4, 5
3/16	456MAX-751-23 4, 5 456MAX-751A-61 4, 5	456MAX-731-43OS 4, 5

MBC LOCK CREATOR NAS1719X(L), NAS1720X(L) NAS1721X(L)

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
1/8	456MAX-751-23 1, 4, 5 456MAX-751A-61 1, 4, 5	456MAX-731-43OS 1, 4, 5
5/32	456MAX-751-23 1, 4, 5 456MAX-751A-61 1, 4, 5	456MAX-731-43OS 1, 4, 5
3/16	456MAX-751-23 1, 4, 5 456MAX-751A-61 1, 4, 5	456MAX-731-43OS 1, 4, 5

MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	SB05-745C-23 SB05-745C-48	SB05-752A-43OS 5
3/16	SB06-745B-23 SB06-745B-48	SB06-27OSSG SB06-37OSSG
1/4	SB08-755-23 SB08-755-48	SB08-27OSSG SB08-37OSSG

MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXIBOLT, BACB30YY, YU, & YT CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH DRIVE WASHER

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	UBB05-745C-23 UBB05-745C-48	UBB05-752B-43OS 5
3/16	UBB06-745B-23 UBB06-745B-48	UBB06-27OSSG UBB06-37OSSG
1/4	UBB08-755-23 UBB08-755-48	UBB08-27OSSG UBB08-37OSSG

EN6122 & UAB130-EU EN6127 & UAB6127-EU EN6128 & UAB100-EU EN6129 & UABP-EU

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	UAB568-713-21 3, 5 UAB568-713-61 3, 5	UAB05-752B-43OS 5
3/16		UAB06-752B-43OS 5
1/4		UAB08-27OSSG UAB08-37OSSG

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
1/8	SMLS04-745C-23 SMLS04-745C-48	SMLS04-752B-43OS 5
5/32	SMLS05-745C-23 SMLS05-745C-48	SMLS05-752B-43OS 5
3/16	SMLS06-745B-23 SMLS06-745B-48	SMLS06-752B-43OS 5
1/4	SMLS08-755-23 SMLS08-755-48	SMLS08-27OSSG SMLS08-37OSSG

FOOTNOTES (הערות שוליים)

GB745 installs the listed fasteners (הכלי Gage Bilt GB745 מתאים להתקנת המחברים המפורטים לעיל.)
ALL OFFSET OSSG SERIES NOSES REQUIRE 353206-1 & 745160 STROKE LIMTER, & ALL OFFSET 208 SERIES NOSES REQUIRE 745208 ADAPTER. ( כל ראשי הסמרור הזוויתיים מסדרת OSSG דורשים מתאם 353206-1 ומגביל מהלך 745160, וכל ראשי הסמרור הזוויתיים מסדרה 208 דורשים מתאם 745208.)
1) ALL MATERIALS EXCEPT TITANIUM & STAINLESS (1) מתאים לכל החומרים למעט טיטניום ונירוסטה.)
2) GENERAL PURPOSE LOCKBOLTS ONLY. NOT RECOMMENDED FOR C120L. (2) מתאים רק לברגי נעילה לשימוש כללי. אינו מומלץ עבור C120L.)
3) INSTALLS 5/32, 3/16 & 1/4 DIAMETERS. (3) מיועד להתקנת מחברים בקטרים 5/32, 3/16 ו-1/4.)
4) INSTALLS 1/8, 5/32, & 3/16 DIAMETERS. (4) מיועד להתקנת מחברים בקטרים 1/8, 5/32 ו-3/16.)
5) NOSES REQUIRE 745751 ADAPTER. (5) ראשי הסמרור דורשים מתאם 745751.)
6) GB745 FOR ALL MATERIALS EXCEPT TITANIUM & STAINLESS. NOT RECOMMENDED FOR C120L. (6) GB745 מתאים לכל החומרים למעט טיטניום ונירוסטה, ואינו מומלץ עבור C120L.)
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.)
