כלי סמרור במערכת מפוצלת Gage Bilt GB743SH

Name: כלי סמרור במערכת מפוצלת Gage Bilt GB743SH
Brand: Gage Bilt

GB743SH הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למסמרות עיוורות.

סקירה

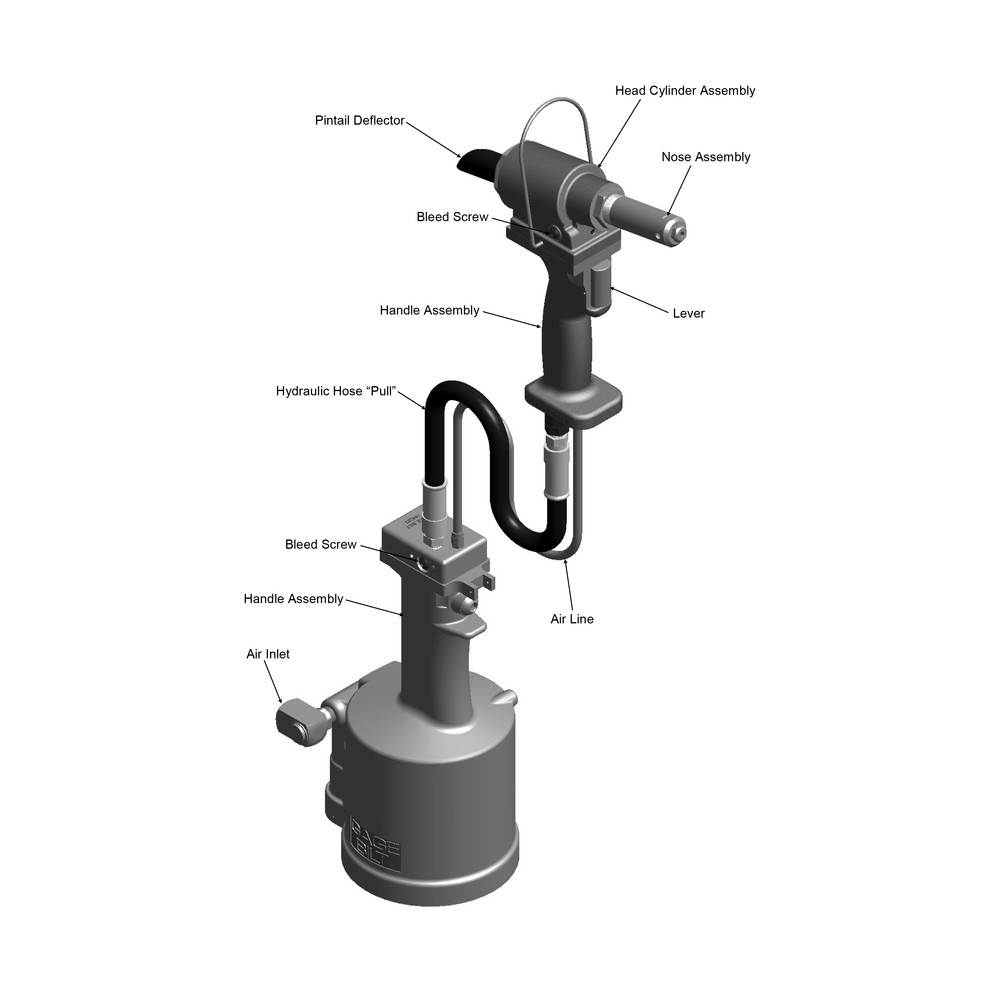

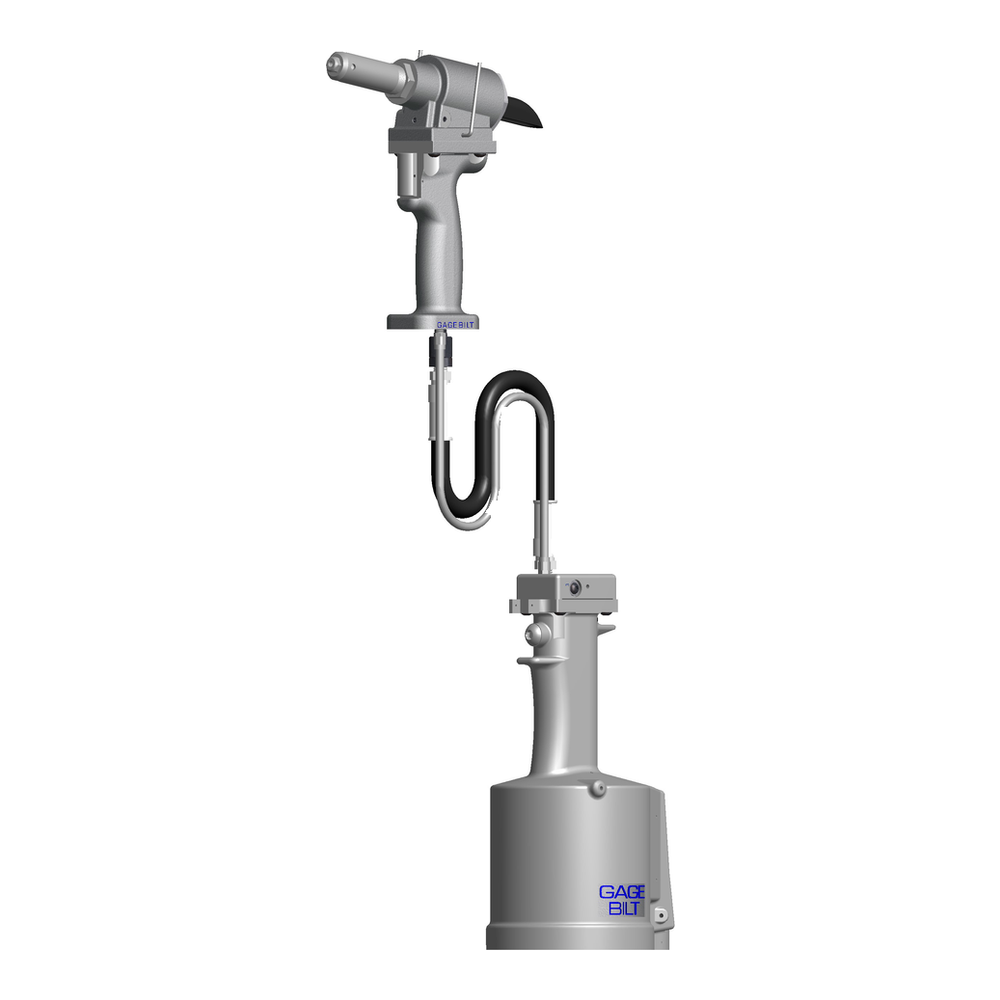

GB743SH הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת למסמרות עיוורות. המבנה המפוצל מפחית את המשקל שהמפעיל נדרש להחזיק. מכלול הידית והראש שוקל 2.25 ליברות (1.02 ק"ג), משקל הכלי המלא הוא 7.25 ליברות (3.29 ק"ג), מהלך ההתקנה הוא 0.900" (22.86 מ"מ), וכוח המשיכה הנקוב הוא 4,200 ליברות (18.68 קילו-ניוטון).

מפרט וטבלאות טכניות

AVEX (1624 PROTRUDING HEAD)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	AV6-743-24 1	10248-7	30824	48808	AV6

AVEX (1624 COUNTERSUNKHEAD)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6C-743-24 1	10248-8	30824	48808	6C

BULB-TITE (STRUCTURAL) RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	BT06-743-24 1	12282-1	30824	48808	BT06
1/4	BT08-743-24 1	10391	30824	48808	BT08
9/32	BT09-743-24 1	10289	30824	40901	BT09

KLAMP-TITE (STRUCTURAL) RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6KT-743-24 1	10263	30824	48808	6KT
1/4	8KT-743-24 1	10262	30824	48808	8KT

MAGNA-TITE RIVET (LOW PROFILE & SHAVEABLE HEAD)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6MTL-743-24 1	12384	30824	48808	6MTL
1/4	8MTL-743-24 1	12385	30824	48808	8MTL

MAGNA-TITE RIVET (PROTRUDING & OVAL HEAD)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6MTP-743-24 1	12382	30824	48808	6MTP
1/4	8MTP-743-24 1	12383	30824	48808	8MTP

SFC KOENIG SEAL PLUG (פקק אטימה SFC Koenig.)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
4 מ”מ	KSP4-743-24 1	10203	30824	48808	KSP4
5 מ”מ	KSP5-743-24 1	10204	30824	48808	KSP5
6 מ”מ	KSP6-743-24 1	13469	30824	48808	KSP6
7 מ”מ	KSP78-743-24 1	12340-1	30824	48808-2	KSP78
8 מ”מ	KSP78-743-24 1	12340-1	30824	48808-2	KSP78
9 מ”מ	KSP910-743-24 1	12340-2	30824	48808-2	KSP910
10 מ”מ	KSP910-743-24 1	12340-2	30824	48808-2	KSP910

MONOBOLT RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	MB06-734A-20 2	–	–	–	MB06
1/4	MB08-734A-20 2,4	–	–	–	MB08

POP OPEN END NAIL RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3N-703-18 2	–	–	–	3N
1/8	4N-703-18 2	–	–	–	4N
5/32	5N-743-24 1	10203	30824	48808	5N
3/16	6N-743-24 1	10204	30824	48808	6N
1/4	8N-743-24 1	10211	30824	48808	8N

POP CLOSED END NAIL RIVET (ALUMINUM MANDREL)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3N-703-18 2	–	–	–	3N
1/8	4CEA-703-18 2	–	–	–	4CEA
5/32	5CEA-743-24 1	13472	30824	48808	5CEA
3/16	6CEA-743-24 1	13473	30824	48808	6CEA

POP CLOSED END NAIL RIVET (STEEL MANDREL)

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3N-703-18 2	–	–	–	3N
1/8	4CES-703-18 2	–	–	–	4CES
5/32	5CES-743-24 1	13476	30824	48808	5CES
3/16	6CES-743-24 1	13477	30824	48808	6CES
1/4	8CES-743-24 1	13469	30824	48808	8CES

PLASTIC SPLIT RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/32	3P-703-18 2,3	–	–	–	3P
1/8	4P-703-18 2,3	–	–	–	4P
5/32	5P-743-24 1,3	10203-2	30824	48808	5P
3/16	6P-743-24 1,3	10167	30824	48808	6P
1/4	8P-743-24 1,3	10166	30824	48808	8P

T RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	6T-743-24 1	10209	30824	48808	6T
1/4	8T-743-24 1	10286	30824	48808	8T

TLR RIVET

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
1/4	8TLR-743-24 1	10246	30824	48808	8TLR

COUNTERSUNK HEAD MAGNA-LOK, MAGNA-BULB & HEMLOK & SERRATED STEM STRUCTURAL RIVETS

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	C6-734A-20 2	–	–	–	C6
1/4	C8-734A-20 2,4	–	–	–	C8

PROTRUDING HEAD MAGNA-LOK, MAGNA-BULB & HEMLOK & SERRATED STEM STRUCTURAL RIVETS

DIA. (קוטר)	NOSE ASSEMBLY (מכלול אף)	NOSE TIP (קצה אף)	JAW (לסת)	FOLLOWER (עוקב)	DESIGNATION (סימון)
3/16	PH6-734A-20 2,4	–	–	–	PH6
1/4	PH8-734A-20 2,4	–	–	–	PH8

FOOTNOTES (הערות שוליים)

1) YOU CAN CHANGE THE 743-24 NOSE ASSEMBLY (INCLUDED WITH TOOL) TO INSTALL OTHER FASTENERS BY PURCHASING NOSE TIP SHOWN AND USING APPROPRIATE FOLLOWER SHOWN. (1) ניתן להתאים את ראש הסמרור 743-24, המסופק עם הכלי, להתקנת מחברים אחרים באמצעות רכישת קצה ראש הסמרור המוצג ושימוש בדוחף המתאים המוצג.)
2) NOSE ASSEMBLIES WITH A 703-18 AND 734A-20 DESIGNATION, I.E. 5P-703-18, MUST BE ORDERED AS COMPLETE NOSE ASSEMBLY. (2) ראשי סמרור בעלי הסימון 703-18 ו-734A-20, כגון 5P-703-18, חייבים להיות מוזמנים כראש סמרור מלא.)
3) MAY REQUIRE MORE THAN (1) PULL. Gage Bilt RECOMMENDS GB734 TOOL. (3) ייתכן שתידרש יותר מ-(1) משיכה. הכלי המומלץ הוא Gage Bilt GB734.)
4) REQUIRES 100 PSI AIR PRESSURE (4) נדרש לחץ אוויר של100 PSI.)
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.)
