סקירה

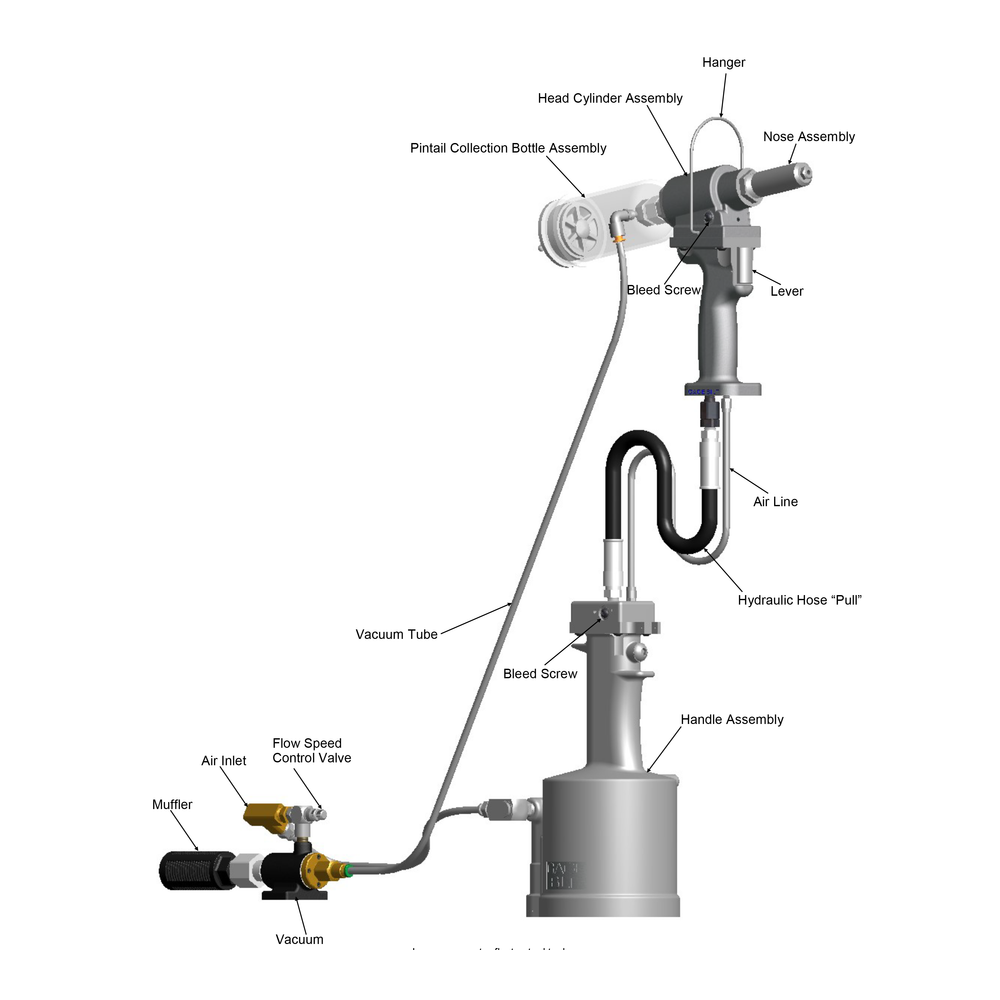

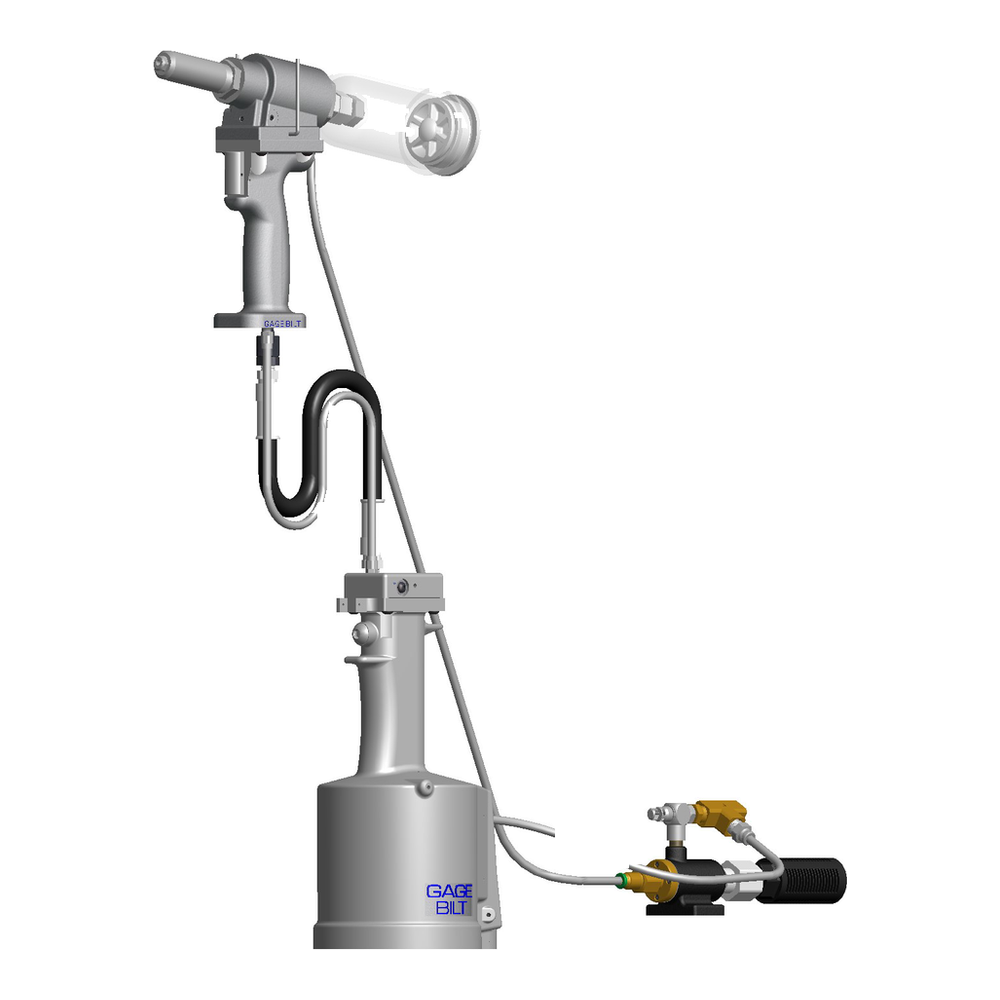

GB734SHV הוא כלי התקנה פנאומטי-הידראולי בעל ידית מפוצלת וסיוע בוואקום למסמרות עיוורות. המבנה המפוצל יוצר כלי קל וארגונומי, משפר את הגישה ומאפשר תנועה סיבובית חלקה. מכלול הידית וגליל הראש שוקל 2.25 ליברות (1.02 ק"ג), משקל הכלי המלא הוא 7.25 ליברות (3.29 ק"ג), מהלך ההתקנה הוא 1.060" (26.92 מ"מ), וכוח המשיכה הנקוב הוא 3,000 ליברות (13.34 קילו-ניוטון). מערכת ואקום אופציונלית מפנה את זנבות המשיכה לאחר ההתקנה, והכלי מסופק עם צינור באורך 8 רגל (2.44 מ').
מפרט וטבלאות טכניות
AVEX (1624 PROTRUDING HEAD)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | AV6-743-24 וולט 1 | 10248-7 | 30824 | 703401 | AV6 |
AVEX (1624 COUNTERSUNKHEAD)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6C-743-24 וולט 1 | 10248-8 | 30824 | 703401 | 6C |
BULB-TITE (STRUCTURAL) RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | BT06-743-24 וולט 1 | 12282-1 | 30824 | 703401 | BT06 |
| 1/4 | BT08-743-24 וולט 1 | 10391 | 30824 | 703401 | BT08 |
| 9/32 | BT09-743-24 וולט 1 | 10289 | 30824 | 703401 | BT09 |
KLAMP-TITE (STRUCTURAL) RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6KT-743-24 וולט 1 | 10263 | 30824 | 703401 | 6KT |
| 1/4 | 8KT-743-24 וולט 1 | 10262 | 30824 | 703401 | 8KT |
MAGNA-TITE RIVET(LOW PROFILE & SHAVEABLE HEAD)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6MTL-743-24 וולט 1 | 12384 | 30824 | 703401 | 6MTL |
| 1/4 | 8MTL-743-24 וולט 1 | 12385 | 30824 | 703401 | 8MTL |
MAGNA-TITE RIVET(PROTRUDING & OVAL HEAD)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6MTP-743-24 וולט 1 | 12382 | 30824 | 703401 | 6MTP |
| 1/4 | 8MTP-743-24 וולט 1 | 12383 | 30824 | 703401 | 8MTP |
SFC KOENIG SEAL PLUG (פקק אטימה SFC Koenig.)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 4 מ”מ | KSP4-743-24 1 | 10203 | 30824 | 703401 | KSP4 |
| 5 מ”מ | KSP5-743-24 וולט 1 | 10204 | 30824 | 703401 | KSP5 |
| 6 מ”מ | KSP6-743-24 וולט 1 | 13469 | 30824 | 703401 | KSP6 |
| 7 מ”מ | KSP78-743-24 וולט 1 | 12340-1 | 30824 | 703401-2 | KSP78 |
| 8 מ”מ | KSP78-743-24 וולט 1 | 12340-1 | 30824 | 703401-2 | KSP78 |
MONOBOLT RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | MB06-734A-20 וולט 2 | – | – | – | MB06 |
| 1/4 | MB08-734A-20 וולט 2,4 | – | – | – | MB08 |
POP OPEN END NAIL RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3N-703-18 וולט 2 | – | – | – | 3N |
| 1/8 | 4N-703-18 וולט 2 | – | – | – | 4N |
| 5/32 | 5N-703-18 וולט 2 | – | – | – | 5N |
| 3/16 | 6N-743-24 וולט 1 | 10204 | 30824 | 703401 | 6N |
| 1/4 | 8N-743-24 וולט 1 | 10211 | 30824 | 703401 | 8N |
POP CLOSED END NAIL RIVET (ALUMINUM MANDREL)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3N-703-18 וולט 2 | – | – | – | 3N |
| 1/8 | 4CEA-703-18 וולט 2 | – | – | – | 4CEA |
| 5/32 | 5CEA-743-24 וולט 1 | 13472 | 30617 | 703415 | 5CEA |
| 3/16 | 6CEA-743-24 וולט 1 | 13473 | 30824 | 703401 | 6CEA |
POP CLOSED END NAIL RIVET (STEEL MANDREL)
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3N-703-18 וולט 2 | – | – | – | 3N |
| 1/8 | 4CES-703-18 וולט 2 | – | – | – | 4CES |
| 5/32 | 5CES-743-24 וולט 1 | 13476 | 30824 | 703415 | 5CES |
| 3/16 | 6CES-743-24 וולט 1 | 13477 | 30824 | 703401 | 6CES |
| 1/4 | 8CES-743-24 וולט 1 | 13469 | 30824 | 703401 | 8CES |
PLASTIC SPLIT RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/32 | 3P-703-18 וולט 2,3 | – | – | – | 3P |
| 1/8 | 4P-703-18 וולט 2,3 | – | – | – | 4P |
| 5/32 | 5P-743-24 וולט 1,3 | 10203-2 | 30824 | 703401 | 5P |
| 3/16 | 6P-743-24 וולט 1,3 | 10167 | 30824 | 703401 | 6P |
| 1/4 | 8P-743-24 וולט 1,3 | 10166 | 30824 | 703401 | 8P |
T RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | 6T-743-24 וולט 1 | 10209 | 30824 | 703401 | 6T |
| 1/4 | 8T-743-24 וולט 1 | 10286 | 30824 | 703401 | 8T |
TLR RIVET
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 1/4 | 8TLR-743-24 וולט 1 | 10246 | 30824 | 703401 | 8TLR |
COUNTERSUNK HEAD MAGNA-LOK, MAGNA-BULB & HEMLOK & SERRATED STEM STRUCTURAL RIVETS
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | C6-734A-20 וולט 2 | – | – | – | C6 |
| 1/4 | C8-734A-20 וולט 2,4 | – | – | – | C8 |
PROTRUDING HEAD MAGNA-LOK, MAGNA-BULB & HEMLOK & SERRATED STEM STRUCTURAL RIVETS
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | NOSE TIP (קצה אף) | JAW (לסת) | FOLLOWER (עוקב) | DESIGNATION (סימון) |
|---|
| 3/16 | PH6-734A-20 וולט 2,4 | – | – | – | PH6 |
| 1/4 | PH8-734A-20 וולט 2,4 | – | – | – | PH8 |
FOOTNOTES (הערות שוליים)
| 1) YOU CAN CHANGE THE 743-24V NOSE ASSEMBLY (INCLUDED WITH TOOL) TO INSTALL OTHER FASTENERS BY PURCHASING NOSE TIP SHOWN AND USING APPROPRIATE FOLLOWER SHOWN. (1) ניתן להתאים את ראש הסמרור 743-24 וולט, המסופק עם הכלי, להתקנת מחברים אחרים באמצעות רכישת קצה ראש הסמרור המוצג ושימוש בדוחף המתאים המוצג.) |
|---|
| 2) NOSE ASSEMBLIES WITH A 703-18V AND 734A-20V DESIGNATION, I.E. 5P-703-18V, MUST BE ORDERED AS COMPLETE NOSE ASSEMBLY. (2) ראשי סמרור בעלי הסימון 703-18 וולט ו-734A-20 וולט, כגון 5P-703-18 וולט, חייבים להיות מוזמנים כראש סמרור מלא.) |
|---|
| 3) MAY REQUIRE MORE THAN (1) PULL. Gage Bilt RECOMMENDS GB734 TOOL. (3) ייתכן שתידרש יותר מ-(1) משיכה. הכלי המומלץ הוא Gage Bilt GB734.) |
|---|
| 4) REQUIRES 100 PSI AIR PRESSURE (4) נדרש לחץ אוויר של100 PSI.) |
|---|
