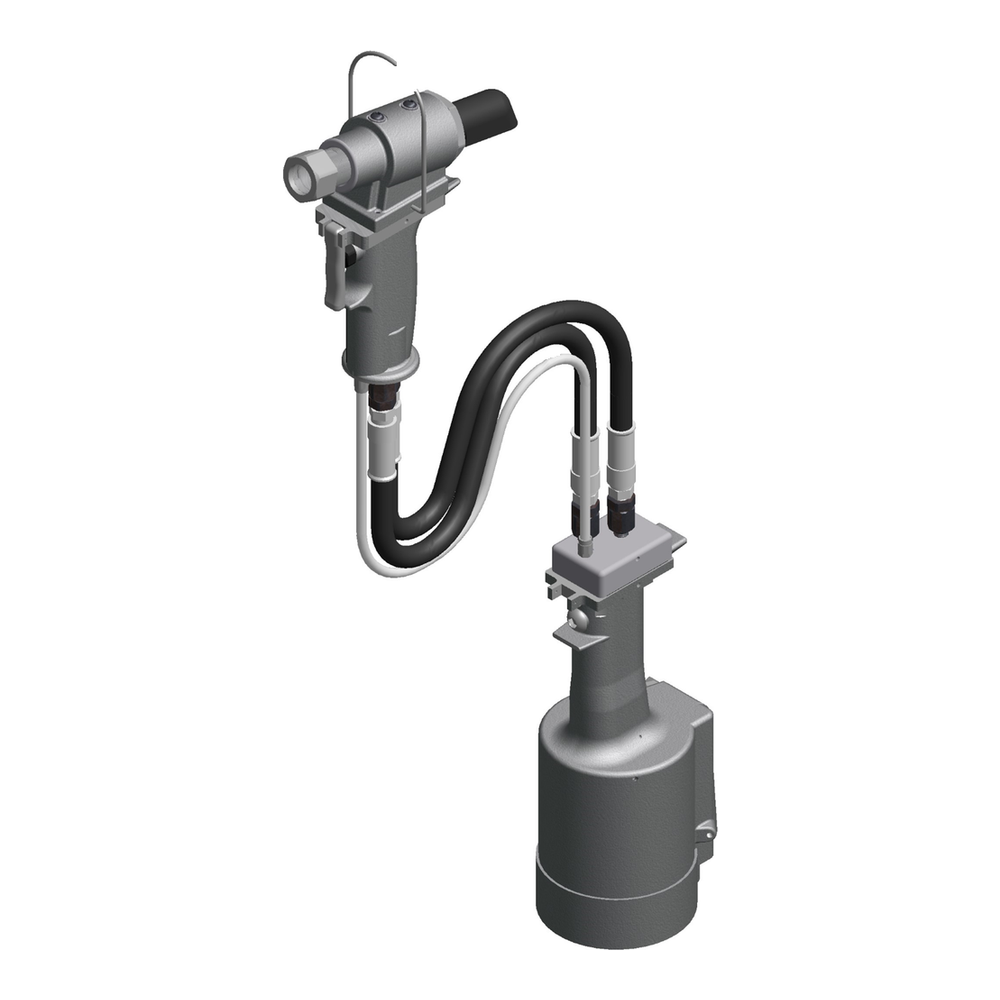

כלי סמרור למערכת מפוצלת Gage Bilt GB731SH במבט מוצר על רקע לבן - Gage Bilt GB731SH split-system rivet tool product view on a white background

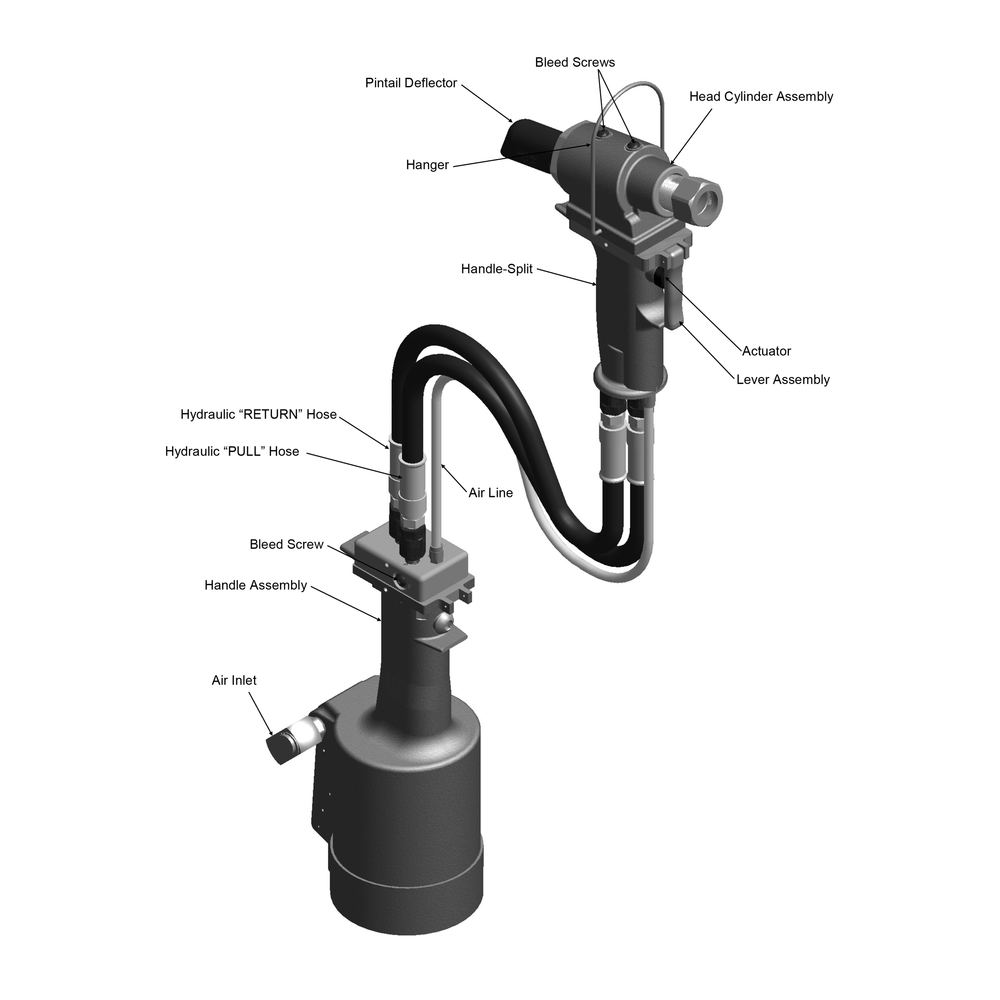

מבט נוסף על כלי סמרור למערכת מפוצלת Gage Bilt GB731SH - Additional view of the Gage Bilt GB731SH split-system rivet tool

בית » מוצרים » כלי סמרור במערכת מפוצלת Gage Bilt GB731SH

כלי סמרור במערכת מפוצלת Gage Bilt GB731SH

Name: כלי סמרור במערכת מפוצלת Gage Bilt GB731SH
Brand: Gage Bilt

ה-GB731SH הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מחברי Lockbolt ומחברים עיוורים.

סקירה

ה-GB731SH הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מחברי Lockbolt ומחברים עיוורים.

מידע ויישומים

תיאור

ה-GB731SH הוא כלי התקנה פנאומטי-הידראולי במבנה מפוצל, המיועד להתקנה יעילה של מחברי Lockbolt ומחברים עיוורים. המבנה המפוצל מפחית את המשקל שבידי המפעיל ומספק עבודה ארגונומית. משקל מכלול הראש הוא 2.25 ליברות (1.02 ק"ג), ומשקל המערכת המלאה הוא 10.50 ליברות (4.76 ק"ג). מהלך התקנת המחבר הוא 0.600 אינץ' (15.24 מ"מ). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.16 רגל מעוקבת תקנית למחזור (4.53 ליטר למחזור).

מפרט וטבלאות טכניות

GB731SH Info:

Total Weight (משקל כולל)	10.5 ליברות. (4.76 ק”ג)
Hand Weight (משקל ידני)	2.25 ליברות. (1.02 ק”ג)
Rated Pull Load (כוח משיכה נקוב)	4,800 ליברות. (17.79 קילו-ניוטון)
Stroke (מהלך)	0.600” (15.24 מ”מ)
Noise Level (רמת רעש)	Less than 81.5 dB(A)
Warranty (אחריות)	1 year (שנה אחת)

"A" CODE NAS1398A, NAS1399A NAS1738A, NAS1739A

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
3/32	3A-352B-25	3A-751C-54RA 5
1/8	4A-752C-20 4A-752C-45	4A-751C-54RA 5	4A-752B-43OS
5/32	5A-752C-20 5A-752C-45	5A-751C-54RA 5	5A-752B-43OS
3/16	6A-752B-20 6A-752B-45	6A-751C-54RA 5	6A-752B-43OS
1/4	SMLS08-713-20 SMLS08-713-45	SMLS08-713B-58RA	SMLS08-752B-43OS

ASP 2 ASP & ASP PF ASP FF & ASP F ASP-LC & MAF (סדרות מחברי ASP)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
13/64	ASP06-752C-20 ASP06-752C-45	ASP06-751B-54RA 5	ASP06-752B-43OS
17/64	ASP08-752B-20 ASP08-752B-45	ASP08-751B-54RA 5	ASP08-752B-43OS

LGP LOCKBOLT LGPL2SC-V BACB30VM LGPL18SC-V BACB30XT LGPL4SC-V ABS0548 LGPL2SP-V BACB30VN LGPL4SP-V ASNA2392 LGPL8SC-V BACB30WD LGPL9SC-V BACB30WB LGPL9SP-V BACB30VY BACB31N BACB31P

DIA. (קוטר)	STRAIGHT (ישר)	**OFFSET (זוויתי)
5/32	LGP05-2480-10 LGP05-2480-20 LGP05-2480-45	LGP05-25OSSG LGP05-30OSSG LGP05-34OSSG
3/16	LGP06-2480-10 LGP06-2480-20 LGP06-2480-45	LGP06-25OSSG LGP06-30OSSG LGP06-34OSSG
7/32	LGP07-731-10 LGP07-731-20 LGP07-731-45	LGP07-25OSSG LGP07-34OSSG LGP07-30OSSG
1/4	LGP08-2480-10 LGP08-2480-20 LGP08-2480-45	LGP08-25OSSG LGP08-30OSSG LGP08-34OSSG

MLGP (MILLIMETER) LOCKBOLT

DIA. (קוטר)	STRAIGHT (ישר)	**OFFSET (זוויתי)
4 מ”מ	MLGP4-730B-10 MLGP4-2480-20 MLGP4-2480-45	MLGP4-25OSSG MLGP4-30OSSG MLGP4-34OSSG
5 מ”מ	MLGP5-730B-10 MLGP5-2480-20 MLGP5-2480-45	MLGP5-25OSSG MLGP5-30OSSG MLGP5-34OSSG
6 מ”מ	MLGP6-730B-10 MLGP6-2480-20 MLGP6-2480-45	MLGP6-25OSSG MLGP6-30OSSG MLGP6-34OSSG

NAS and GP SHEAR/TENSION LOCKBOLTS BACB30TY BACB30UA BACB30TZ BACB30UB BACB30DY BACB30GX BACB30DX BACB30GP BACB30GO BACB30GY BACB30GW

DIA. (קוטר)	STRAIGHT (ישר)	**OFFSET (זוויתי)
5/32	NASS05-2480-10 NAST05-2480-10 NASS05-2480-20 NAST05-2480-20 NASS05-2480-45 NAST05-2480-45	NASS05-25OSSG NAST05-25OSSG NASS05-30OSSG NAST05-30OSSG NASS05-34OSSG NAST05-34OSSG
3/16	NAS06-2480-10 NAS06-2480-20 NAS06-2480-45	NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG
1/4 3	NAS08-352-10 NAS08-2480-20 NAS08-2480-45	NAS08-25OSSG NAS08-30OSSG NAS08-34OSSG

MGP (MILLIMETER) LOCKBOLT

DIA. (קוטר)	STRAIGHT (ישר)	**OFFSET (זוויתי)
4 מ”מ	MGP4-730B-10 MGP4-2480-20 MGP4-2480-45	MGP4-25OSSG MGP4-30OSSG MGP4-34OSSG
5 מ”מ	MGP5-730B-10 MGP5-2480-20 MGP5-2480-45	MGP5-25OSSG MGP5-30OSSG MGP5-34OSSG

CHERRYMAX, CHERRYMAX 'AB', BACR15FR/FP, BACR15GF/GK, NAS1900 S & U SERIES BLIND RIVET WITH DRIVE WASHER

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2,5	456MAX-731-43OS 2
5/32	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2,5	456MAX-731-43OS 2
3/16	456MAX-751-23 2 456MAX-751A-61 2	456MAX-751D-54RA 2,5	456MAX-731-43OS 2
1/4	08MAX-752B-20 08MAX-752B-45	08MAX-713A-58RA	08MAX-27OSSG 08MAX-37OSSG

MS90353S & U / MS90354S & U MS21140S & U / MS21141S & U MAXI-BOLT, BACB30YY, YU, & YT, CR7000 SERIES BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	SMLS04-752C-20 SMLS04-752C-45
5/32	SB05-752C-20 SB05-752C-45 SB05-752C-80	SB05-751C-54RA 4	SB05-752A-43OS
3/16	SB06-752B-20 SB06-752B-45 SB06-752B-80	SB06-751B-54RA 4	SB06-27OSSG SB06-37OSSG
1/4	SB08-713-20 5 SB08-713-45 5	SB08-713A-58RA 5	SB08-27OSSG 5 SB08-37OSSG 5

EN6122 & UAB130-EU EN6127 & UAB6127-EU EN6128 & UAB100-EU EN6129 & UABP-EU MAXIBOLT PLUS (משפחות המחברים UAB, EN ו-MAXIBOLT Plus)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
5/32	UAB568-713-21 3 UAB568-713-61 3		UAB05-752B-43OS
3/16		UAB06-751B-54RA 4	UAB06-752B-43OS
1/4			UAB08-27OSSG UAB08-37OSSG

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8	SMLS04-752C-20 SMLS04-752C-45	SMLS04-751C-54RA 4	SMLS04-752B-43OS
5/32	SMLS05-752C-20 SMLS05-752C-45	SMLS05-751C-54RA 4	SMLS05-752B-43OS
3/16	SMLS06-752B-20 SMLS06-752B-45	SMLS06-751C-54RA 4	SMLS06-752B-43OS
1/4	SMLS08-713-20 SMLS08-713-45	SMLS08-713B-58RA	SMLS08-752B-43OS

NAS1900 S & U SERIES UNIMATIC BLIND RIVET (SINGLE ACTION) WITH DRIVE WASHER (מסמרות עיוורות UNIMATIC)

DIA. (קוטר)	STRAIGHT (ישר)	*RIGHT ANGLE 1 (זווית ישרה)	**OFFSET (זוויתי)
1/8
5/32	456UBR-751A-21 2 456UBR-751A-61 2	456UBR-751D-54RA 2,4	456MAX-731-43OS 2
3/16
1/4	UBR08-713-20 UBR08-713-45	UBR08-713B-58RA	UBR08-27OSSG UBR08-37OSSG

FOOTNOTES (הערות שוליים)

GB731 installs the listed fasteners (הכלי Gage Bilt GB731 מתאים להתקנת המחברים המפורטים לעיל.)
ALL OFFSET OSSG SERIES NOSES REQUIRE 731206 ADAPTER (NO STROKE LIMITER REQUIRED). OPTIONAL 751206-1 ADAPTER & 731158 STROKE LIMITER. ( כל ראשי הסמרור הזוויתיים מסדרת OSSG דורשים מתאם 731206, ללא צורך במגביל מהלך. חלופה אפשרית היא מתאם 751206-1 עם מגביל מהלך 731158.)
1) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL. (1) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.)
2) INSTALLS 1/8, 5/32 & 3/16 DIAMETERS (2) מיועד להתקנת מחברים בקטרים 1/8, 5/32 ו-3/16.)
3) INSTALLS 5/32, 3/16 & 1/4 DIAMETERS (3) מיועד להתקנת מחברים בקטרים 5/32, 3/16 ו-1/4.)
4) RIGHT ANGLE NOSE REQUIRES 731154 STROKE LIMITER. (4) ראש הסמרור בתצורת זווית ישרה דורש מגביל מהלך 731154.)
5) 105 P.S.I. REQUIRED FOR MS90353 & MS90354 (5) עבור MS90353 ו-MS90354 נדרש לחץ של105 PSI.)
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.)
