ה־Ground MILLHOG היא מכונת פאזות בזווית ישרה, מהדקת לקוטר הפנימי, שרוחבה רק 1.5″ (38.1 מ״מ) ומתאימה בין צינורות דופן המים של הדוד להכנת קצה של צינור יחיד וליישומי צינורות דוד אחרים עם גישה מוגבלת. מכונת Ground MILLHOG בנויה מחומרים איכותיים שעברו טיפול להבטחת עמידות. מיסבים קנייניים תומכים בגלגלי שיניים כבדי־חובה לפעולה חלקה ביישומים הקשים ביותר. מערכת הידוק ושחרור בדחיפה־משיכה מוגנת בפטנט עם מפתחות מחוברים קבוע מונעת אפשרות של חלקים רופפים הנפרדים מהכלי. מכונה בעלת ביצועים גבוהים זו משתמשת במערכת נעילת להב בסגנון טריז EscoLock ובלהבים מצופי TiN לשיפוע ללא רטט.
ה־Ground MILLHOG היא מכונת פאזות בזווית ישרה, מהדקת לקוטר הפנימי, שרוחבה רק 1.5″ (38.1 מ״מ) ומתאימה בין צינורות דופן המים של הדוד להכנת קצה של צינור יחיד וליישומי צינורות דוד אחרים עם גישה מוגבלת. מכונת Ground MILLHOG בנויה מחומרים איכותיים שעברו טיפול להבטחת עמידות. מיסבים קנייניים תומכים בגלגלי שיניים כבדי־חובה לפעולה חלקה ביישומים הקשים ביותר.
מערכת הידוק ושחרור בדחיפה־משיכה מוגנת בפטנט עם מפתחות מחוברים קבוע מונעת אפשרות של חלקים רופפים הנפרדים מהכלי. מכונה בעלת ביצועים גבוהים זו משתמשת במערכת נעילת להב בסגנון טריז EscoLock ובלהבים מצופי TiN לשיפוע ללא רטט.
| מפרט | אימפריאלי | מטרי |
|---|---|---|
| טווח עבודה | 0.5″ קוטר פנימי – 2.25″ קוטר חיצוני | 12.7 מ״מ קוטר פנימי – 57.15 מ״מ קוטר חיצוני |
| סדרת להבים | להבי סדרת G | להבי סדרת G |
| רוחב | 1.5″ | 38.1 מ״מ |
| רוחב (ראשי M/O) | 1.875″ | 47.6 מ״מ |
| אורך | 14″ | 355.6 מ״מ |
| הספק (פנאומטי) | 1.07 כ״ס | 800 ואט |
| הספק (חשמלי) | 950 ואט | 950 ואט |
| הספק (סוללה) | 18 וולט – 5.2 אמפר־שעה | 18 וולט – 5.2 אמפר־שעה |
| כניסה (פנאומטי) | 90 PSI | 6.2 בר |
| כניסה (חשמלי) | 220-240 וולט | |
| אוויר / תדר (פנאומטי) | 35 רגל מעוקבת לדקה | 990 ליטר לדקה |
| אוויר / תדר (חשמלי) | 50/60 הרץ | 50/60 הרץ |
| מהירות ראש החותך (פנאומטי) | 125 סל״ד | 125 סל״ד |
| מהירות ראש החותך (חשמלי) | 12-63 סל״ד | |
| מהירות ראש החותך (סוללה) | 49 סל״ד | |
| משקל עבודה (פנאומטי) | 12.7 ליברות | 5.8 ק״ג |
| משקל עבודה (פנאומטי) | 14.1 ליברות | 6.4 ק״ג |
| משקל עבודה (פנאומטי) | 14.6 ליברות | 6.6 ק״ג |
| משקל משלוח (פנאומטי) | 40 ליברות | 18.1 ק״ג |
| משקל משלוח (פנאומטי) | 42 ליברות | 20.1 ק״ג |
| משקל משלוח (פנאומטי) | 46 ליברות | 20.9 ק״ג |
| מנדרל | סט צלעות הידוק | טווח קוטר פנימי (אינץ׳) | טווח קוטר פנימי (מ״מ) |
|---|---|---|---|
| אופציונלי 0.5″ (12.7 מ״מ) | G-01A | .500 – .655 | 12.7 – 16.6 |
| סטנדרטי 0.625″ (15.9 מ״מ) | G-02A | .625 – .780 | 15.9 – 19.8 |
| G-03A | .750 – .905 | 19.1 – 22.9 | |
| G-04 | .875 – 1.030 | 22.3 – 26.1 | |
| G-05 | 1.000 – 1.155 | 25.4 – 29.3 | |
| G-06 | 1.125 – 1.280 | 28.6 – 32.5 | |
| G-07 | 1.250 – 1.405 | 31.8 – 35.6 | |
| G-08 | 1.375 – 1.530 | 35.0 – 38.8 | |
| G-09 | 1.500 – 1.655 | 38.1 – 42.0 | |
| G-10 | 1.625 – 1.780 | 41.3 – 45.2 | |
| G-11 | 1.750 – 1.905 | 44.5 – 48.3 | |
| G-12 | 1.875 – 2.030 | 47.7 – 51.5 | |
| G-13 | 2.000 – 2.155 | 51.0 – 54.7 |
| מנדרל | גודל ראש החותך (באינץ׳) | גודל ראש החותך (מ״מ) | מספר חלק של ראש החותך |
|---|---|---|---|
| אופציונלי 0.5″ (12.7 מ״מ) | 1.50 | 38.1 | G-206 |
| סטנדרטי 0.625″ (15.9 מ״מ) | 1.50 | 38.1 | G-23 |
| 2.00 | 50.8 | G-24 | |
| 2.25 | 57.2 | G-25 |

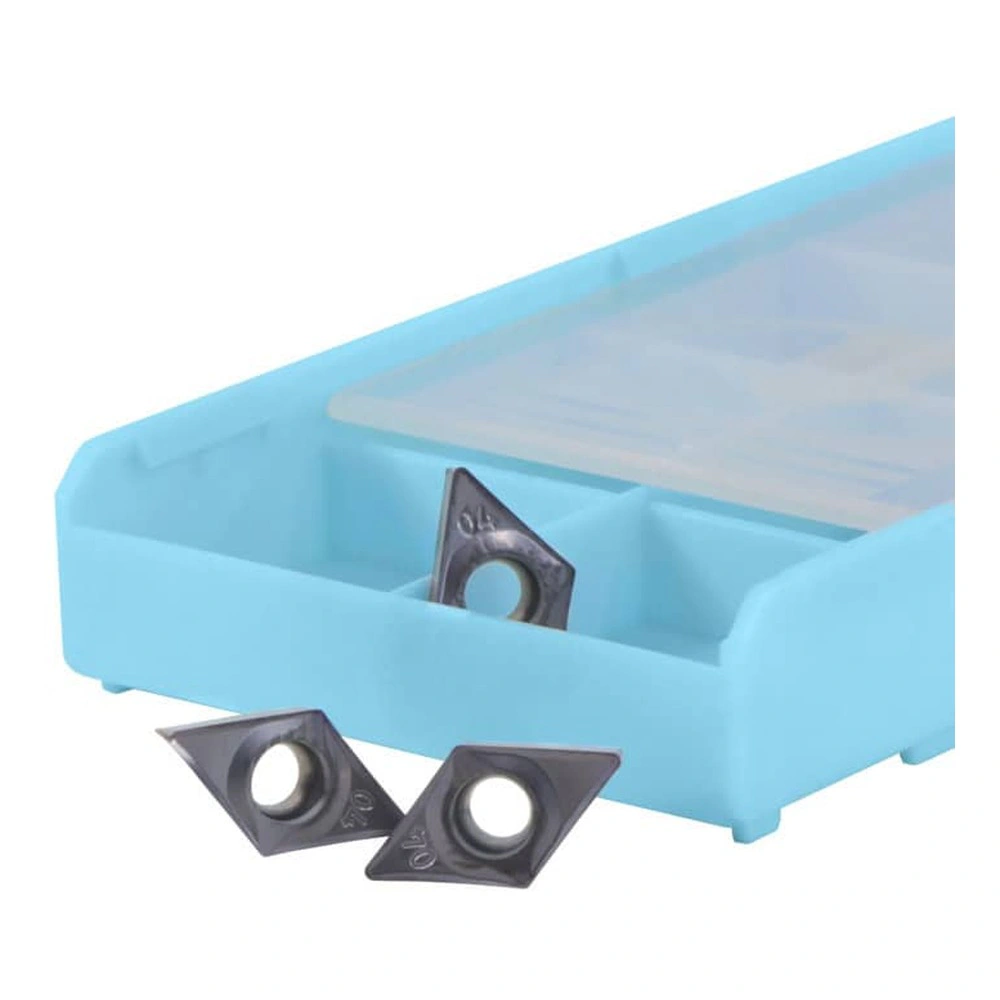

להבים מסדרה G למכונות Esco Tool MILLHOGלצפייה במוצר >
אינסרטים לכלי חיתוך והכנת קצוות Esco Toolלצפייה במוצר >| אביזר | פרטים |
|---|---|
| ערכת מנדרל (0.5″ / 12.7 מ״מ) – G-175 | ערכת המנדרל G-175 מיועדת להתאים לראש ההילוכים Ground ותאפשר לו להתאים לצינור עם קוטר פנימי של 0.5″ (12.7 מ״מ). ערכה זו מגיעה עם ראש חותך ייעודי שיתאים לציר הקטן יותר של 0.5″ (12.7 מ״מ), יחד עם מכלול מוט המשיכה וצלעות G-01A. טווח ההידוק בערכת מנדרל זו הוא מ- .5″ (12.7 מ״מ) קוטר פנימי עד .655″ (16.6 מ״מ). |
| מהדק אוויר – G-270 | מהדק אוויר עבור ה-Ground מהדק את הכלי לצינור באופן קשיח באמצעות מהדק אוויר כדי למשוך את מוט המשיכה במקום מפתח ההידוק הידני. בלחיצת מתג, ניתן להדק או לשחרר את הכלי לייצור גבוה ולזמני מחזור קצרים יותר. אביזר זה זמין רק עם המנוע הפנאומטי. |
| הנעה בזווית ישרה – G-290 | כאשר המקום אינו מותרות, ניתן להתאים ל-Ground את ההנעה בזווית ישרה כך שניתן יהיה להרכיב את המנועים משני הצדדים, או למעלה/למטה. ההנעה בזווית ישרה בנויה מרכיבים מעובדים בדיוק וקל להרכיב אותה עם כל שלוש אפשרויות המנוע. |
| הסרת ממברנה – תלוי בגודל (ראה טבלת גדלים) | ראש חיתוך המיועד להסרת הממברנה בין צינורות בלוח דוד. ראשי ממברנה משתמשים באינסרטים MRB-8, ביט קרביד 8 מ״מ, להסרת חומר (אותו אינסרט עבור ראשי חיפוי). נדרש ראש בסיס ייעודי להרכבה. |
| הסרת חיפוי – תלוי בגודל (ראה טבלת גדלים) | ראש חיתוך המיועד להסרת הממברנה וה-חיפוי בלוח דוד שצופה בחומר חיפוי. משתמש באותו אינסרט 8 מ״מ כמו ראשי הממברנה להסרת חומר. נדרש ראש בסיס ייעודי להרכבה. היקף קטן מעט יותר בהשוואה לראשי הממברנה מאלץ את הראש להיכנס מתחת לחומר הקשיח. |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מכונת פאזות לצינורות Esco Tool Ground MILLHOG.
