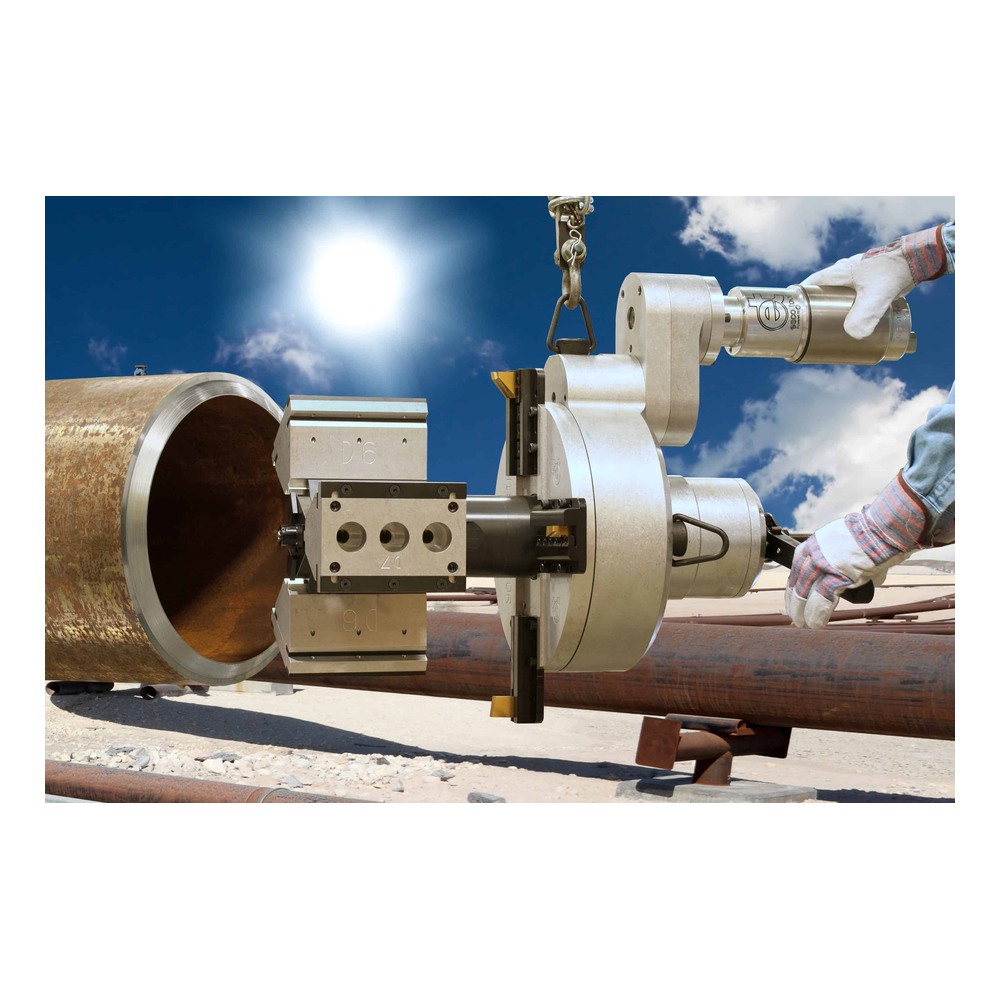

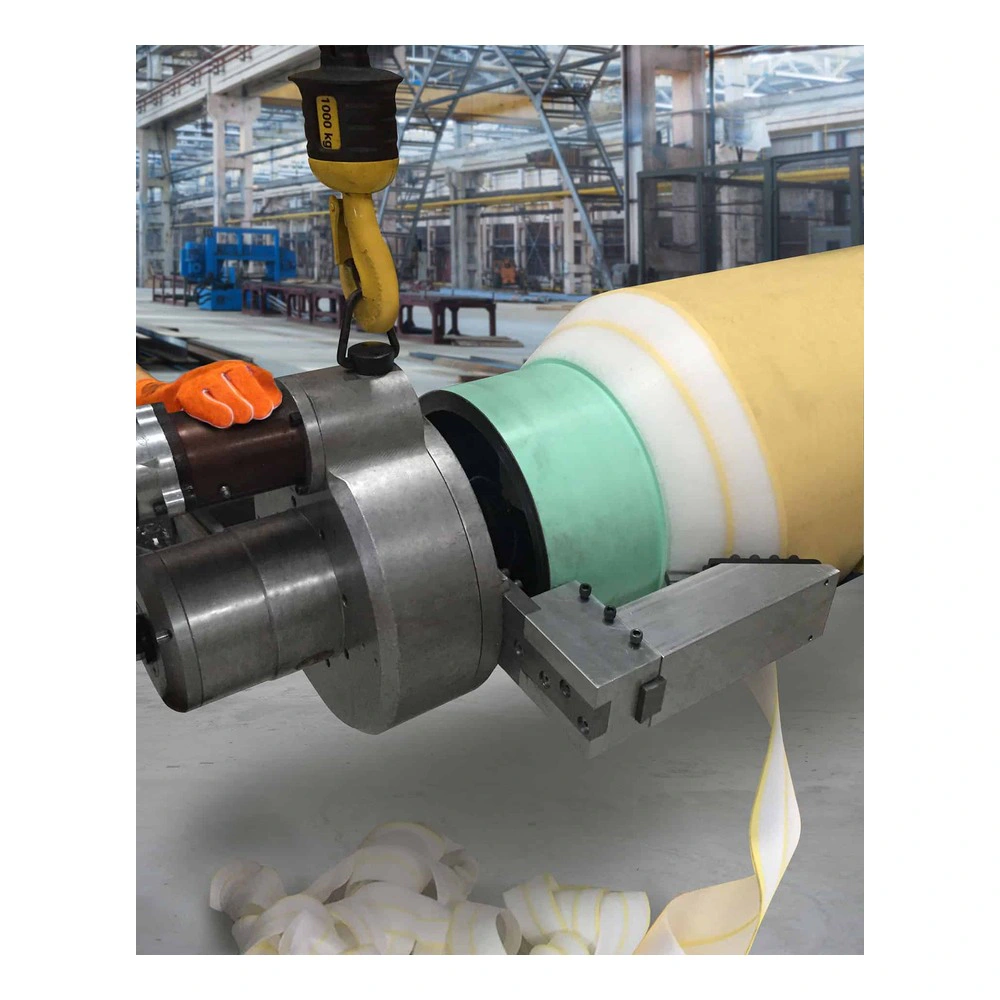

ה־Dictator MILLHOG מבצע כל זווית שיפוע על צינור עד 18″ דרג 160 ללא נוזל חיתוך. מהדקים רחבים עם יישור עצמי מפיקים כוח הידוק מעולה לשיפועים ללא רטט בכל סוגי הצינורות מסגסוגות עתירות.
כלי הצינורות Dictator MILLHOG מבצע כל זווית שיפוע על צינור עד 18″ דרג 160 ללא נוזל חיתוך, תוך הבטחת חיי להב חיתוך מרביים. הוא כולל מהדקים רחבים עם יישור עצמי המפיקים כוח הידוק מעולה לשיפועים ללא רטט בכל סוגי הצינורות מסגסוגות עתירות.

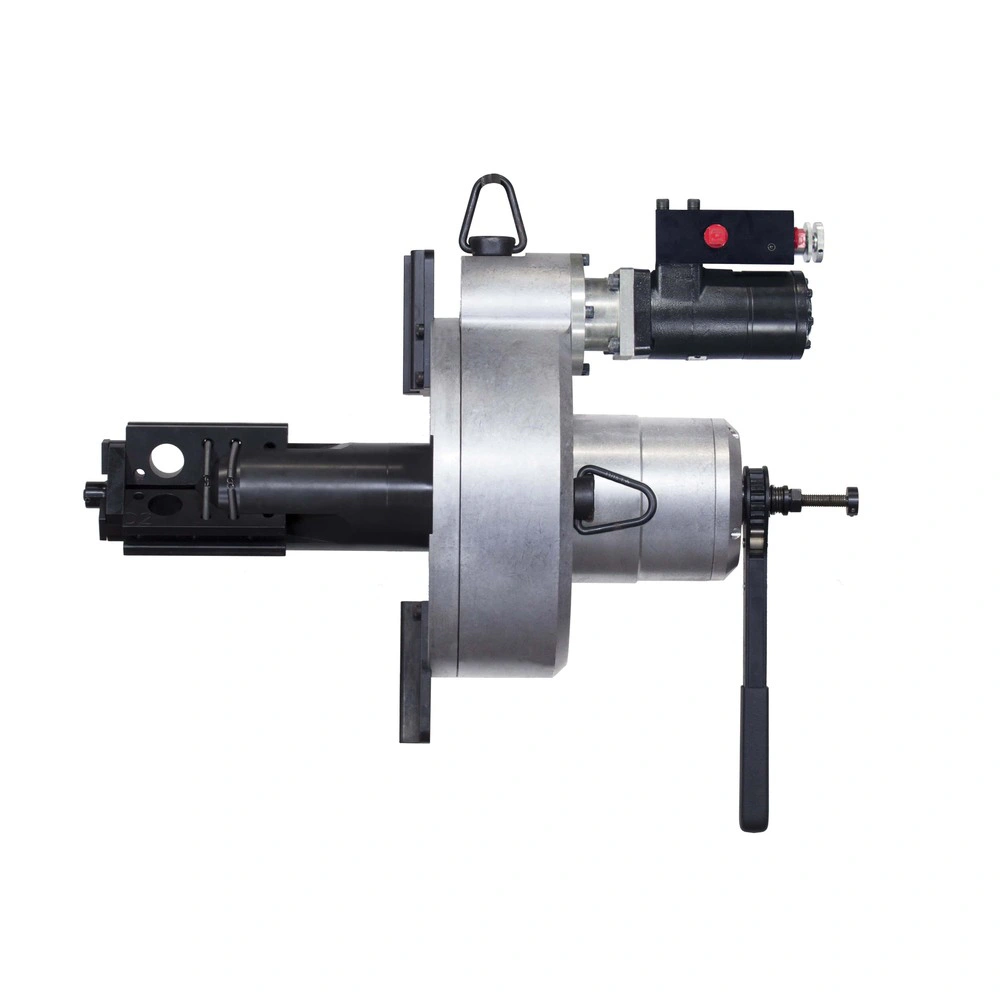

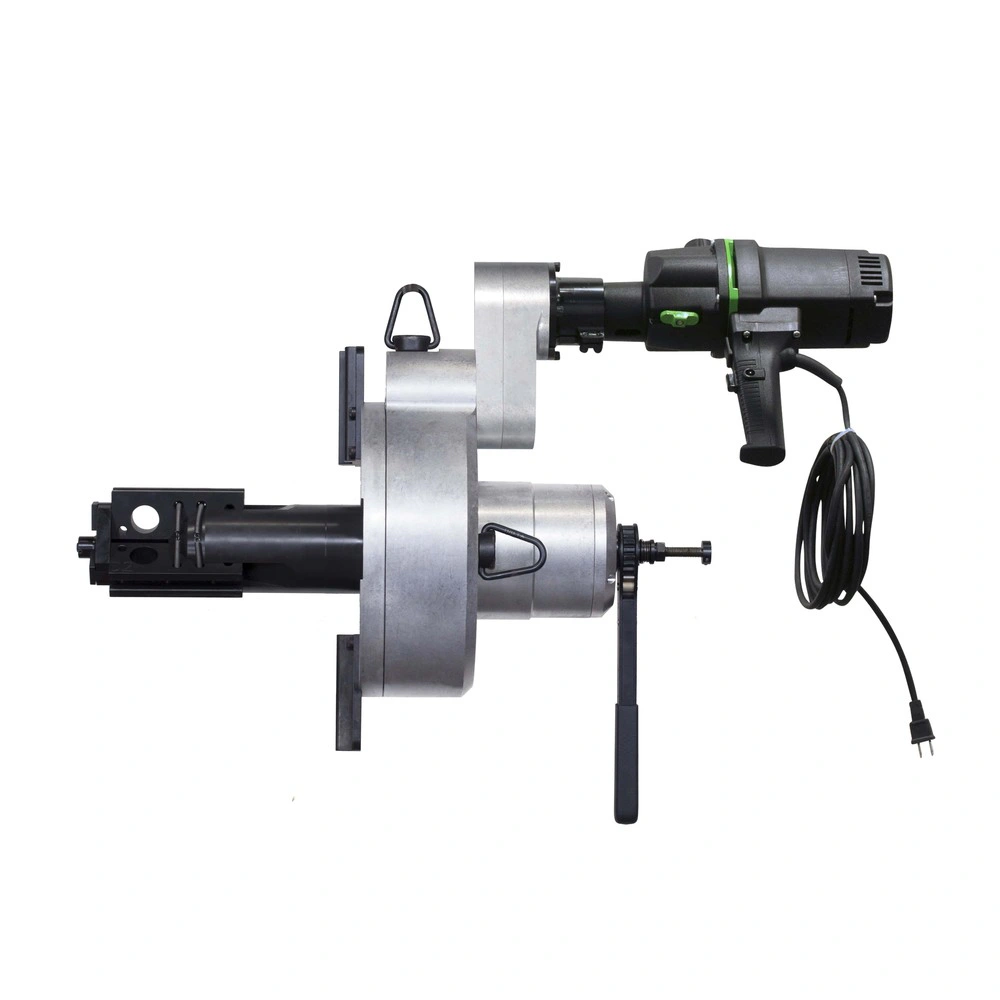

ה־Dictator פשוט לתפעול ולתחזוקה, ומציע בחירה בין שלוש אפשרויות מנוע: פנאומטי, חשמלי והידראולי. ניתן להחליפן בקלות באמצעות מפתח אלן פשוט. מערכת ההנעה החזקה בגלגלי שיניים דורבניים ומערכת מיסבי גלילה מחודדים כפולים מנוגדים של הכלי עשויות פלדה איכותית, מטופלות בחום, מוקשחות ומתוכננות לשירות ללא תקלות.
| מפרט | אימפריאלי | מטרי |
|---|---|---|
| טווח עבודה | 4.5″ קוטר פנימי – 18.0″ קוטר חיצוני | 114.3 מ״מ קוטר פנימי – 457.2 מ״מ קוטר חיצוני |
| סדרת להבים | להבי סדרת M | להבי סדרת M |
| רוחב מינימלי | 14.75″ | 374.7 מ״מ |
| אורך הראש | 28.0″ | 711.2 מ״מ |
| פנאומטי – הספק | 3.0 כ″ס | 2237 ואט |
| פנאומטי – לחץ אוויר | 90 PSI | 6.2 בר |
| פנאומטי – זרימת אוויר | 95 רגל מעוקבת לדקה | 2690 ליטר לדקה |
| חשמלי – הספק | 1800 ואט | 1800 ואט |
| חשמלי – מתח | 220-240 וולט | |
| חשמלי – תדר | 50/60 הרץ | 50/60 הרץ |
| הידראולי – הספק | 5 כ״ס | 3729 ואט |
| הידראולי – לחץ | 1500 PSI | 103.4 בר |
| הידראולי – ספיקת זרימה | 5-10 גלון לדקה | 30.5-45.4 ליטר לדקה |
| מהירות ראש החיתוך – פנאומטי | 15 סל״ד | 15 סל״ד |
| מהירות ראש החיתוך – חשמלי | כולל תיבת הילוכים | כולל תיבת הילוכים |
| מהירות ראש החותך – הידראולי | 1-14 סל״ד | 1-22 סל״ד |
| מהירות ראש החותך (תיבת הילוכים) – פנאומטי | 7.5 סל״ד | 7.5 סל״ד |
| מהירות ראש החותך (תיבת הילוכים) – חשמלי | 6.5-22.5 סל״ד | 6.5-22.5 סל״ד |
| מהירות ראש החותך (תיבת הילוכים) – הידראולי | 1-7 סל״ד | 1-11 סל״ד |
| משקל עבודה – פנאומטי | 140 ליברות | 63.5 ק״ג |
| משקל עבודה – חשמלי | 143 ליברות | 64.9 ק״ג |
| משקל עבודה – הידראולי | 144 ליברות | 65.3 ק״ג |
| משקל משלוח – פנאומטי | 290 ליברות | 131.6 ק״ג |
| משקל משלוח – חשמלי | 293 ליברות | 133 ק״ג |
| משקל משלוח – הידראולי | 294 ליברות | 133.4 ק״ג |
| מידות משלוח | 38″ × 20″ × 20″ | 965 מ״מ × 508 מ״מ × 508 מ״מ |
| מנדרל | סט צלעות הידוק | טווח קוטר פנימי (אינץ׳) | טווח קוטר פנימי (מ״מ) |
|---|---|---|---|
| סטנדרטי 4.0″ (101.6 מ״מ) | D-01 | 4.500 – 5.625 | 114.3 – 142.9 |
| D-02 | 5.500 – 6.625 | 139.7 – 168.3 | |
| D-03 | 6.500 – 7.625 | 165.1 – 193.7 | |
| D-02 & D-04 | 7.500 – 8.625 | 190.5 – 219.1 | |
| D-03 & D-04 | 8.500 – 9.625 | 215.9 – 244.5 | |
| D-02 & D-05 | 9.500 – 10.625 | 241.3 – 269.9 | |
| D-03 & D-05 | 10.500 – 11.625 | 266.7 – 295.3 | |
| D-02 & D-06 | 11.500 – 12.625 | 292.1 – 320.7 | |
| D-03 & D-06 | 12.500 – 13.625 | 317.5 – 346.1 | |
| D-02 & D-06 & D-07 | 13.500 – 14.625 | 342.9 – 371.5 | |
| D-03 & D-06 & D-07 | 14.500 – 15.625 | 368.3 – 396.9 | |
| D-02 & D-08 | 15.500 – 16.625 | 393.7 – 422.3 | |
| D-03 & D-08 | 16.500 – 17.625 | 419.1 – 447.7 |
| אביזר | פרטים |
|---|---|
| תושבת כלי מתכווננת – D-57 | תושבת הכלי המתכווננת D-57 מאפשרת למפעילים לכוונן במדויק את להבי החיתוך שלהם למיקום הנכון בדיוק המרבי ביותר של פרופילי הכנת הריתוך בעת שימוש במכונות Commander, Dictator ו-Dictator II MILLHOG. |
| בלוק להב – D-52 | לראש החיתוך Dictator MILLHOG יש 3 מצבים להרכבת בלוקי להב, כך שניתן לבצע כמה זוויות שיפוע בו־זמנית. גם הערכה הבסיסית וגם הערכה המלאה מגיעות עם 2 בלוקי להב, אך ניתן לרכוש בלוקי להב נוספים בנפרד. |
| מתלה קפיץ בטיחות – CD-SH | מתלה קפיץ הבטיחות Commander/Dictator מתוכנן לתמוך בבטחה במשקל הכלי, תוך שהוא מאפשר תנועה קלה מעלה ומטה כדי להקל על ההרכבה. |
| תיבת הילוכים מכפילת מומנט – CD-GB | תיבת ההילוכים מכפיל המומנט מתאימה הן ל-Commander והן ל-Dictator ומתוכננת להתקנה קלה עם כל אפשרויות המנוע. כאשר תיבת ההילוכים מחוברת, סל״ד ראש החיתוך נחתך בחצי והמומנט מוכפל. |
| הנעה בזווית ישרה – CD-RA | ההנעה בזווית ישרה מתחברת בקלות לבית ה-Commander או ה-Dictator כך שניתן להרכיב את המנוע בצד הכלי, במקום בקו ישר. |
