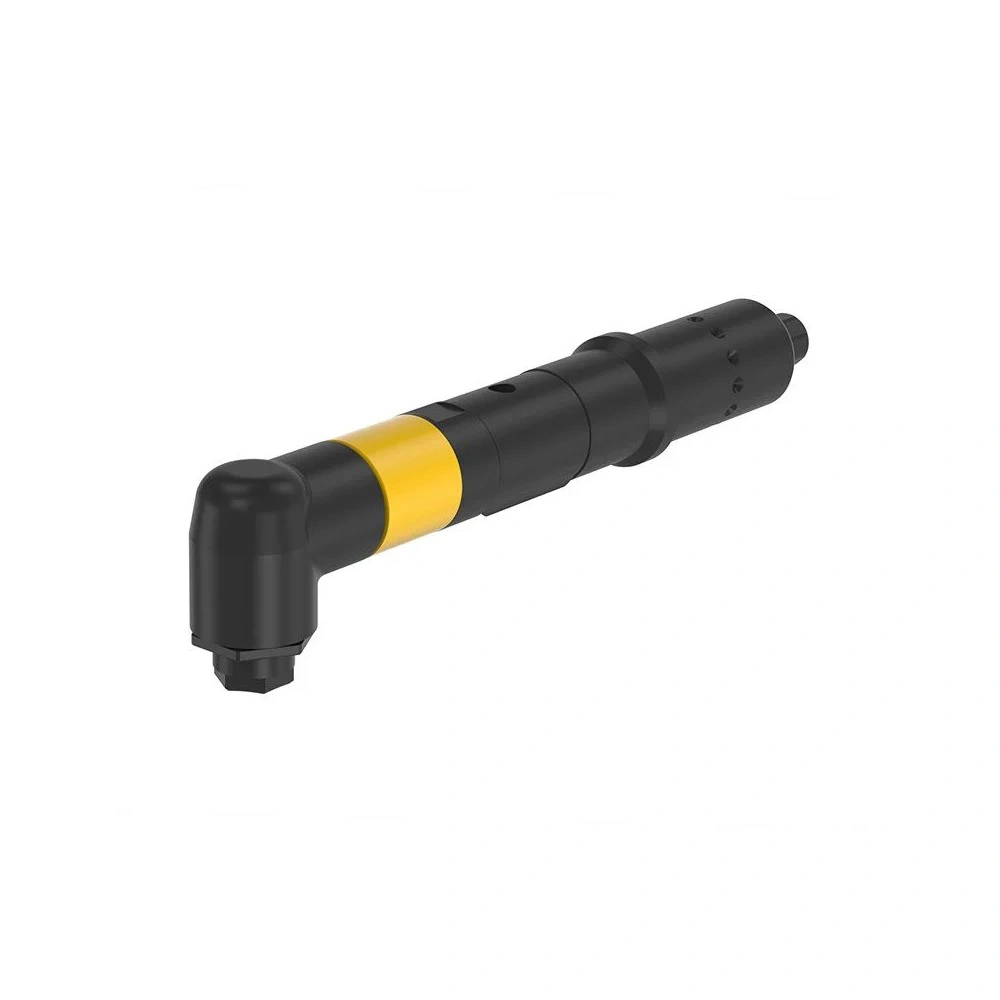

כאשר סביבת העבודה התעשייתית מחייבת קידוח מדויק במקום שבו הגישה הישירה מוגבלת, ראש מקדחה BHM90T מעניק פתרון מודולרי בזווית ראש של 90°. אצל חדי טכנולוגיות תמצאו את ראש מקדחה מודולרי עם תבריג פנימי בזווית 90° Atlas Copco BHM90T-1-4, המיועד לשילוב עם מקדחות מודולריות מתאימות. המבנה הסטנדרטי, התבריג הפנימי והמידות המוגדרות מאפשרים לכם לבחון התאמה מכנית בצורה מסודרת, בהתאם לתצורת העמדה, לאופן הגישה לנקודת הקידוח ולדרישות היישום התעשייתי.
ראש מקדחה BHM90T לקידוח בזווית 90°
זווית ראש של 90° משנה את כיוון הקידוח ביחס לציר המקדחה ומאפשרת לכם לעבוד בתצורות שבהן כלי ישר אינו מתאים לגישה לנקודה הרצויה. פתרון כזה רלוונטי במיוחד לעמדות עבודה תעשייתיות, שבהן מיקום הרכיב, מבנה המכלול או מגבלת המקום משפיעים על בחירת ראש הקידוח. התצורה הזוויתית אינה מחליפה בדיקת התאמה, אלא מספקת אפשרות מכנית ממוקדת לתכנון תהליך קידוח נגיש ומבוקר יותר.
הדגם ראש מקדחה מודולרי עם תבריג פנימי בזווית 90° Atlas Copco BHM90T-1-4 מוגדר כראש קידוח בעל מבנה סטנדרטי ותבריג פנימי. נתונים אלה חשובים כאשר אתם בודקים כיצד לשלב את הראש במערכת מודולרית קיימת, מפני שהחיבור והמבנה משפיעים על התאמה מכנית, על כיוון העבודה ועל תכנון הגישה לאזור הקידוח. בחירה נכונה מתחילה בהשוואה בין סוג החיבור, המידות והתצורה בפועל.
- זווית ראש של 90° לעבודה בכיוון קידוח זוויתי.
- תבריג פנימי במידת UNF 1/4 – 28.
- מבנה ראש סטנדרטי לשילוב בתצורה מודולרית מתאימה.
- משקל של 0.17 קג, בהתאם לנתון המוצר.
- קוטר של 17 ממ ואורך כולל של 130 ממ.
התאמה למקדחות מודולריות ולעמדות עבודה
ההתאמה המוצהרת היא למקדחות המודולריות מקדחה מודולרית פנאומטית Atlas Copco LBD16M / LBP16M. סדרה זו כוללת יחידות מנוע וראשי מקדחה מודולריים לעמדות עבודה תעשייתיות, ולכן היא מתאימה לגישה שבה אתם בונים את תצורת הקידוח לפי הצורך המכני של הקו. שילוב של ראש זוויתי דורש בדיקה של החיבור ושל התאמת המערכת לפני התקנה או הפעלה.
המערכת המודולרית מאפשרת לבחון תצורות שונות של ראש ומנוע במקום להתייחס לכל עמדת קידוח כאל פתרון קבוע. בסדרת Atlas Copco LBD16M / LBP16M קיימים ראשים בזוויות 90°, 45° ו-30°, כך שתכנון העמדה יכול להתחשב בכיוון הגישה ובמקום הפנוי. במקרה של הדגם בזווית 90°, הבחירה מתמקדת בהפניית ציר הקידוח לכיוון הרצוי בתוך סביבת העבודה.
כדי לצמצם טעויות התאמה, כדאי לרכז מראש את נתוני החיבור, המידות והכיוון הנדרש בעמדה. ראש מקדחה BHM90T אינו רכיב שיש לבחור לפי הזווית בלבד; עליכם לבחון גם את הקוטר, האורך הכולל, גובה הראש, מידת התבריג והיחידה שאליה הוא מיועד. בדיקה כזו מסייעת לשמור על תכנון מכני עקבי ולהימנע מהסתמכות על התאמה חזותית בלבד.
מפרט מכני שמסייע בתכנון הקידוח
לראש הקידוח מידות מוגדרות שמאפשרות לכם לשלב אותו בתכנון עמדת העבודה. הקוטר הוא 17 ממ, אורך החלק הקדמי הוא 89 ממ, גובה הראש הוא 30 ממ, גובה נוסף מוגדר הוא 20 ממ, והאורך הכולל הוא 130 ממ. בעת בדיקת מרווחים, יש להתייחס למידות הללו כחלק ממעטפת התנועה והגישה, ולא רק כנתונים נפרדים של הרכיב.
מידת התבריג של החיבור היא UNF 1/4 – 28, וסוג החיבור הקדמי הוא תבריג פנימי. צירוף שני הנתונים מאפשר לכם להשוות בין דרישות החיבור של המערכת לבין הרכיב בפועל. יחס התמסורת המוגדר הוא 0.88, והמשקל הוא 0.17 קג. נתונים אלה שימושיים בתכנון מכני, אך אינם מחליפים אימות של התאמה מלאה לתצורת העבודה הספציפית שלכם.
- אורך חלק קדמי: 89 ממ.
- גובה ראש: 30 ממ.
- גובה: 20 ממ.
- אורך כולל: 130 ממ.
- מידת תבריג: UNF 1/4 – 28.
- יחס תמסורת: 0.88.
איך לבחור תצורת קידוח תעשייתית מתאימה
בחירת ראש קידוח לעמדה תעשייתית צריכה להתחיל בנקודת הגישה ולא בשם הרכיב. הגדירו את כיוון הקידוח הרצוי, את המרווחים סביב החלק ואת המקום הפנוי לתנועת המערכת. לאחר מכן השוו את הדרישות למידות ולסוג החיבור של ראש מקדחה BHM90T. כאשר הכיוון הנדרש הוא 90°, הדגם הזוויתי עשוי להתאים לתכנון, בכפוף להתאמה למקדחה ולמבנה העמדה.
היבט נוסף הוא אופן השילוב במערכת מודולרית. מקדחה מודולרית פנאומטית Atlas Copco LBD16M / LBP16M כוללת יחידות מנוע וראשי מקדחה מודולריים לעמדות עבודה תעשייתיות, וכן אפשרויות לראשים בזוויות שונות. לכן, אתם יכולים לבחון את כיוון הגישה כחלק מתכנון מכלול שלם ולא רק לבחור ראש בנפרד. חשוב שכל רכיב בתצורה ייבדק מול דרישות החיבור והיישום.
ביישומים שבהם כל מילימטר משפיע על הנגישות, האורך הכולל והגובה עשויים לקבוע אם ניתן למקם את הראש בתוך העמדה. ריכוז הנתונים לפני ההזמנה מאפשר לכם להצליב את מידות הרכיב עם השרטוט או עם מעטפת העבודה המתוכננת. אם קיימת אי-בהירות לגבי התאמה מכנית, מומלץ להעביר את נתוני המערכת הקיימת לבדיקה מקצועית לפני בחירת התצורה.
שילוב ראש הקידוח בתהליך עבודה מבוקר
ראש מקדחה BHM90T מתאים לחשיבה תהליכית שבה תכנון הגישה, בחירת המערכת ובדיקת המידות מתבצעים לפני התחלת העבודה. תכנון כזה מסייע לכם להגדיר את כיוון הקידוח ביחס לרכיב, למקם את המקדחה בעמדה ולהבין את מגבלות המרווח. השימוש המעשי צריך להתבצע בהתאם לנהלי הבטיחות וההפעלה של סביבת העבודה ולדרישות המערכת שאליה הראש מחובר.
המבנה המודולרי מאפשר להתייחס לראש הקידוח כחלק מתצורה הניתנת להתאמה לצורך המכני של הקו. כאשר אתם בוחנים את הדגם, כדאי לוודא שהזווית, החיבור והמידות משתלבים עם העמדה בפועל. כך תוכלו לקבל החלטה המבוססת על גישה, מרווחים ותכנון חיבור, במקום להסתמך רק על העובדה שמדובר בראש זוויתי.
חדי טכנולוגיות מסייעת לכם להתמקד בבחירת פתרון קידוח תעשייתי בהתאם ליישום ולנתונים המכניים הרלוונטיים. עבור ראש מקדחה מודולרי עם תבריג פנימי בזווית 90° Atlas Copco BHM90T-1-4, מומלץ לרכז את פרטי המקדחה המודולרית, כיוון הגישה, המרווחים וסוג החיבור. מידע זה מאפשר לבחון את התאמת הרכיב בצורה עניינית לפני שילובו בעמדת העבודה.
שאלות ותשובות
מהי זווית הראש של ראש מקדחה BHM90T?
זווית הראש היא 90°, ולכן ציר הקידוח מופנה בזווית ישרה ביחס לכיוון הראש.
לאילו מקדחות מתאים הדגם Atlas Copco BHM90T-1-4?
הדגם מתאים למקדחות המודולריות Atlas Copco LBD16M / LBP16M.
איזה סוג חיבור קיים בראש הקידוח?
סוג החיבור הקדמי הוא תבריג פנימי, ומידת התבריג היא UNF 1/4 – 28.
מהו האורך הכולל של ראש מקדחה BHM90T?
האורך הכולל הוא 130 ממ, נתון שיש להביא בחשבון בעת תכנון המרווחים בעמדת העבודה.
מהו הקוטר של ראש הקידוח?
קוטר הראש הוא 17 ממ.
מהו אורך החלק הקדמי של הדגם?
אורך החלק הקדמי הוא 89 ממ.
מהו משקל ראש המקדחה?
משקל הראש הוא 0.17 קג.
איזה מבנה יש לראש הקידוח?
הראש מוגדר במבנה סטנדרטי ובתצורה מודולרית.
מהו יחס התמסורת של הדגם?
יחס התמסורת המוגדר הוא 0.88.
אילו זוויות ראש קיימות במערכת המודולרית המתאימה?
במערכת Atlas Copco LBD16M / LBP16M קיימים ראשי קידוח בזוויות 90°, 45° ו-30°.
מתי זווית של 90° עשויה להתאים לעמדת עבודה?
היא עשויה להתאים כאשר נקודת הקידוח דורשת גישה ניצבת או כאשר כיוון קידוח ישר אינו משתלב במרחב הזמין בעמדה.
אילו מידות חשוב לבדוק לפני שילוב ראש מקדחה BHM90T?
חשוב לבדוק את הקוטר, אורך החלק הקדמי, גובה הראש, הגובה, האורך הכולל ומידת התבריג מול תצורת המערכת שלכם.
האם הזווית לבדה מספיקה לבחירת ראש קידוח?
לא. יש לבחון גם את סוג החיבור, מידת התבריג, המידות, התאמת המקדחה והמרווחים בעמדת העבודה.
מה כולל הפתרון המודולרי של Atlas Copco LBD16M / LBP16M?
הפתרון כולל יחידות מנוע וראשי מקדחה מודולריים לעמדות עבודה תעשייתיות, ומאפשר לבנות תצורה בהתאם לצורך המכני של הקו.
כיצד מתחילים לבדוק התאמה של ראש מקדחה BHM90T?
מתחילים בהגדרת כיוון הקידוח והמרווחים, ולאחר מכן משווים את סוג החיבור, מידת התבריג והמידות לתצורת המקדחה והעמדה.
האם הדגם מוגדר כראש קידוח או כיחידת מנוע?
הדגם מוגדר כראש קידוח. יחידת המנוע היא חלק נפרד מהתצורה המודולרית המתאימה.
למי כדאי לפנות כאשר קיימת אי-בהירות לגבי התאמה?
כדאי לרכז את נתוני המקדחה, החיבור, המידות וכיוון הגישה ולפנות לחדי טכנולוגיות לצורך בחינה מקצועית של ההתאמה ליישום התעשייתי שלכם.
