בוקסות מוט תגובה טון מיועדות לעבודות שבהן נדרשת התקנה מבוקרת של ברגים בעלי חוזק גבוה, לצד ספיגה של מומנט ההידוק במהלך העבודה. בחירה נכונה של בוקסה, מפתח ושיטת הידוק מאפשרת לכם להתאים את הפתרון ליישום המבני, למידת הבורג ולסוג הכלי שבו אתם משתמשים. בחדי טכנולוגיות תמצאו פתרונות TONE המתאימים לעולם ההידוק התעשייתי, כולל בוקסות מוט, מפתחות מומנט חשמליים ומפתחות הפועלים בשיטת סיבוב האום.
בוקסות מוט תגובה טון: תפקידן בתהליך ההידוק
בוקסת מוט היא אביזר חיבור המיועד לעבודה יחד עם מפתח בשיטת סיבוב האום או עם מפתח מומנט. המבנה כולל מוט תגובה, שתפקידו לספוג את מומנט ההתקנה בזמן ההידוק. כך ניתן לשלב בין העברת הכוח אל ראש הבורג או האום לבין יצירת נקודת תגובה לכלי. עבורכם, המשמעות היא התאמה טובה יותר לעבודות שבהן הברגים נדרשים למתיחה מלאה ולתהליך הידוק מבוקר.
הפתרון TONE Bar Sockets מיועד להתקנת ברגים בעלי ראש משושה בחוזק גבוה, כאשר העבודה מתבצעת באמצעות כלי Turn-of-Nut או מפתח מומנט. התאימות מוצגת בנפרד עבור שני סוגי הכלים, ולכן חשוב לבדוק מראש אם הבוקסה מתאימה לשיטת ההידוק ולכלי שנמצא אצלכם. אין להסתפק בהתאמה לפי מראה חיצוני בלבד.
- מוט תגובה הסופג את מומנט ההתקנה במהלך ההידוק
- התאמה לעבודות עם ברגים מבניים בעלי ראש משושה
- אפשרות לעבודה עם כלי Turn-of-Nut או עם מפתח מומנט, בהתאם לטבלת התאימות
- התאמה למידות אימפריאליות ומטריות המופיעות במפרט
התאמת מידת הבוקסה לבורג ולשיטת העבודה
מידת הבורג היא נקודת התחלה מרכזית בבחירת בוקסה. עבור ברגים אימפריאליים מסוג A325 ו-A490, הטווח המופיע עבור TONE Bar Sockets הוא 5/8″ עד 1-1/2″. עבור ברגים מטריים מסוג A325M ו-A490M, הטווח המופיע הוא M16 עד M36. הנתונים האלה אינם מחליפים בדיקת התאמה מלאה, מפני שיש לבחון גם את סוג הכלי ואת שיטת ההידוק.
כאשר אתם מתכננים עבודה עם כלי בשיטת סיבוב האום, עליכם לוודא שהבוקסה מתאימה ל-Turn-of-Nut wrench. כאשר העבודה מתבצעת באמצעות מפתח מומנט, יש לבדוק את ההתאמה למסלול זה בנפרד. ההפרדה בין סוגי התאימות מסייעת לצמצם בחירות שגויות ולשמור על התאמה בין הבוקסה, הכלי והבורג לאורך כל משימת ההרכבה.
- בדקו אם הבורג מסומן כ-A325, A490, A325M או A490M בהתאם ליישום
- התאימו בין מידה אימפריאלית או מטרית לבין מידת הבוקסה
- ודאו שהבוקסה מתאימה לסוג הכלי: Turn-of-Nut או מפתח מומנט
- השתמשו בטבלאות המפרט כדי לאשר את ההתאמה לפני תחילת ההידוק
שילוב עם מפתחות מומנט ומפתחות סיבוב האום
בוקסות מוט תגובה טון פועלות כחלק ממערכת הידוק ולא כרכיב מבודד. מפתח ההידוק, הבוקסה, הבורג ושיטת העבודה צריכים להתאים זה לזה. במשפחת כלי TONE הזמינה אצלנו תמצאו, בין היתר, את מפתח הידוק בשיטת סיבוב האום TONE TN-39EZ, המיועד להתקנת ברגים מבניים בשיטת סיבוב האום או באמצעות מחווני מתיחה ישירה. הכלי כולל בקרת זווית של 1 מעלה, חוגה מתכווננת ודיוק חזרתי של ±10 מעלות.

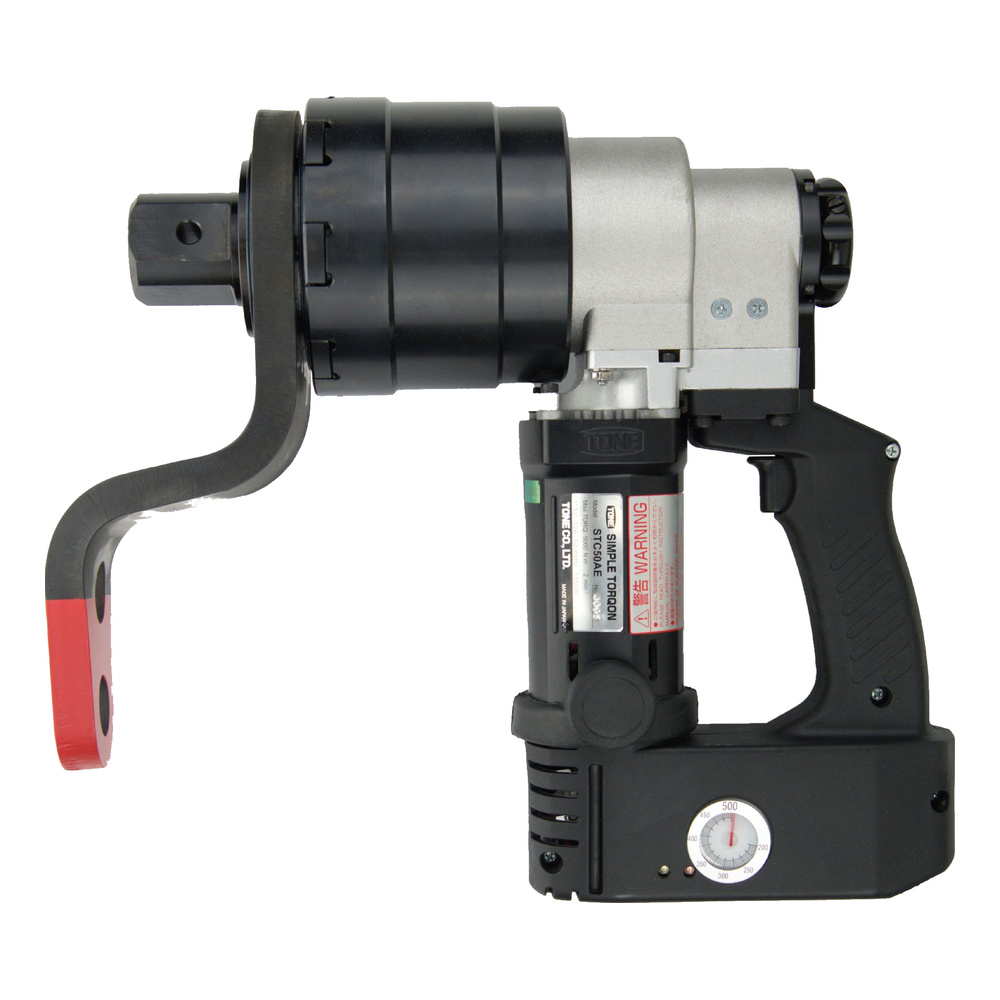

אפשרות נוספת היא מפתח מומנט חשמלי TONE STC-50 AE, המתואר ככלי בעל דיוק חוזר של ±5%, חוגת שליטה במומנט, נורות חיווי LED ועבודה בכיוון השעון ונגד כיוון השעון. הערכה המסופקת כוללת מוטות תגובה, והכלי מיועד לשימוש עם בוקסות להנעה מרובעת. ההתאמה הסופית עדיין תלויה במידת הבוקסה ובנתוני הבורג שבהם אתם משתמשים.
- כלי סיבוב האום מתאימים לתהליכים שבהם נדרשת שליטה בזווית ההידוק
- מפתחות מומנט חשמליים מתאימים לעבודות הידוק מבוקרות במומנט לפי נתוני הכלי
- מוט תגובה הוא חלק חשוב במערכת כאשר הכלי זקוק לנקודת ספיגה של המומנט
- יש לאמת את מידת ההנעה ואת התאימות לבוקסה לפני חיבור הכלי
בחירת פתרון לפי מרווח, מומנט ויישום מבני

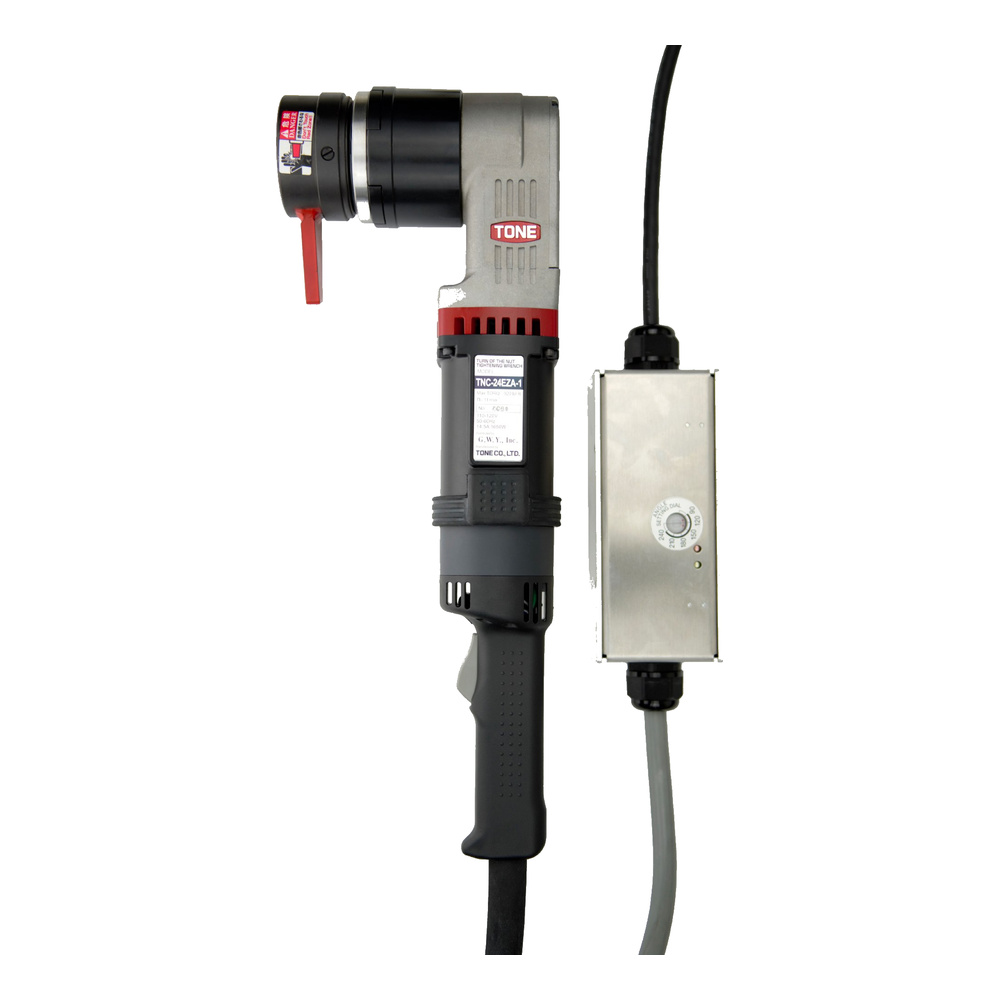

בסביבה תעשייתית, מרווח העבודה עשוי להשפיע על בחירת כלי ההידוק והבוקסה. מפתח הידוק למרווחים צרים בשיטת סיבוב האום TONE TNC-24EZA מיועד לעבודות חיבור מבני במרווחים צרים. הוא מספק מומנט מרבי של 1,250 ניוטון־מטר, מהירות ללא עומס של 11 סל״ד ומשקל כולל של 7.5 ק״ג. תכולת המזוודה כוללת גם בוקסת מוט לבחירה, לצד אביזרים ומסמכי הפעלה ובטיחות המופיעים בערכה.

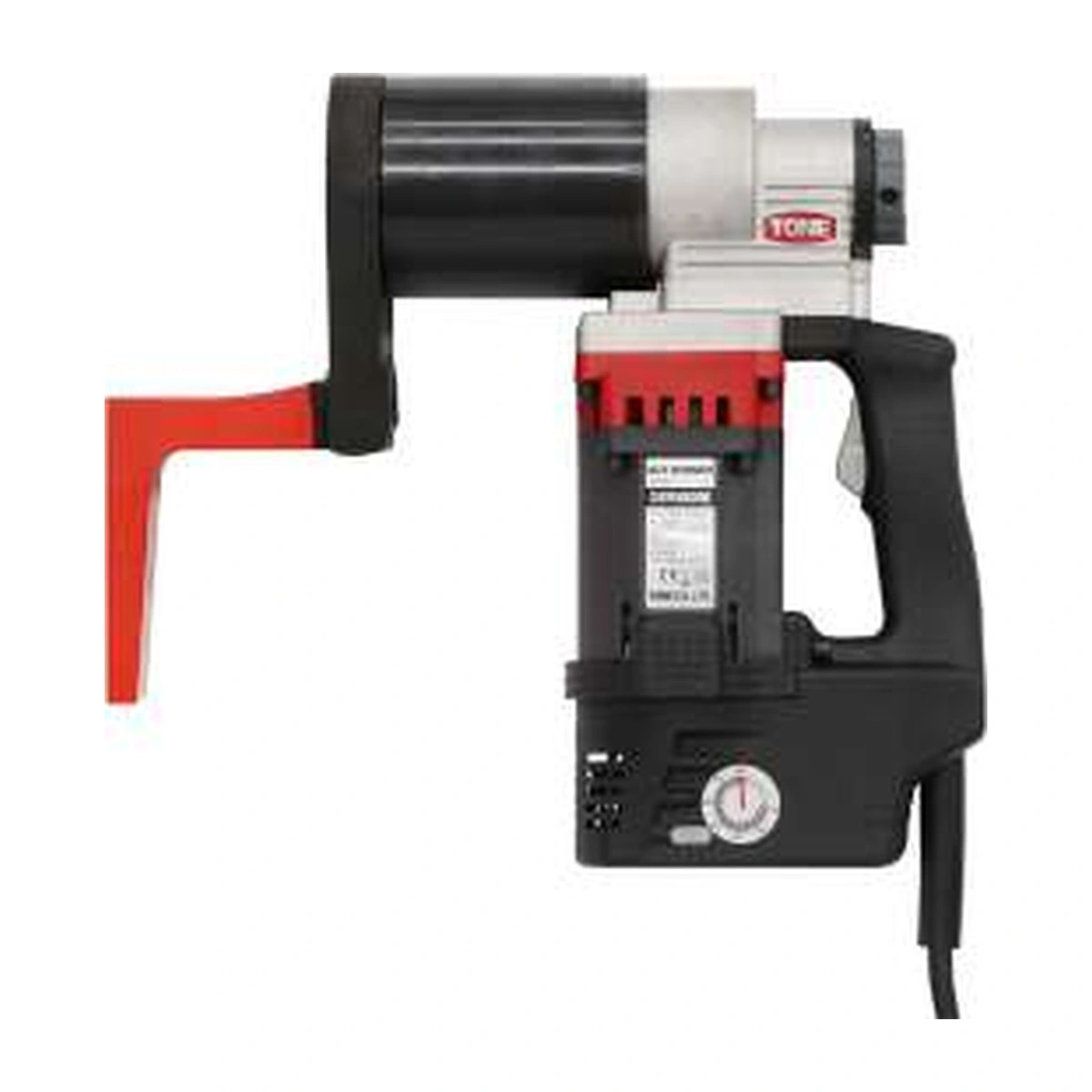

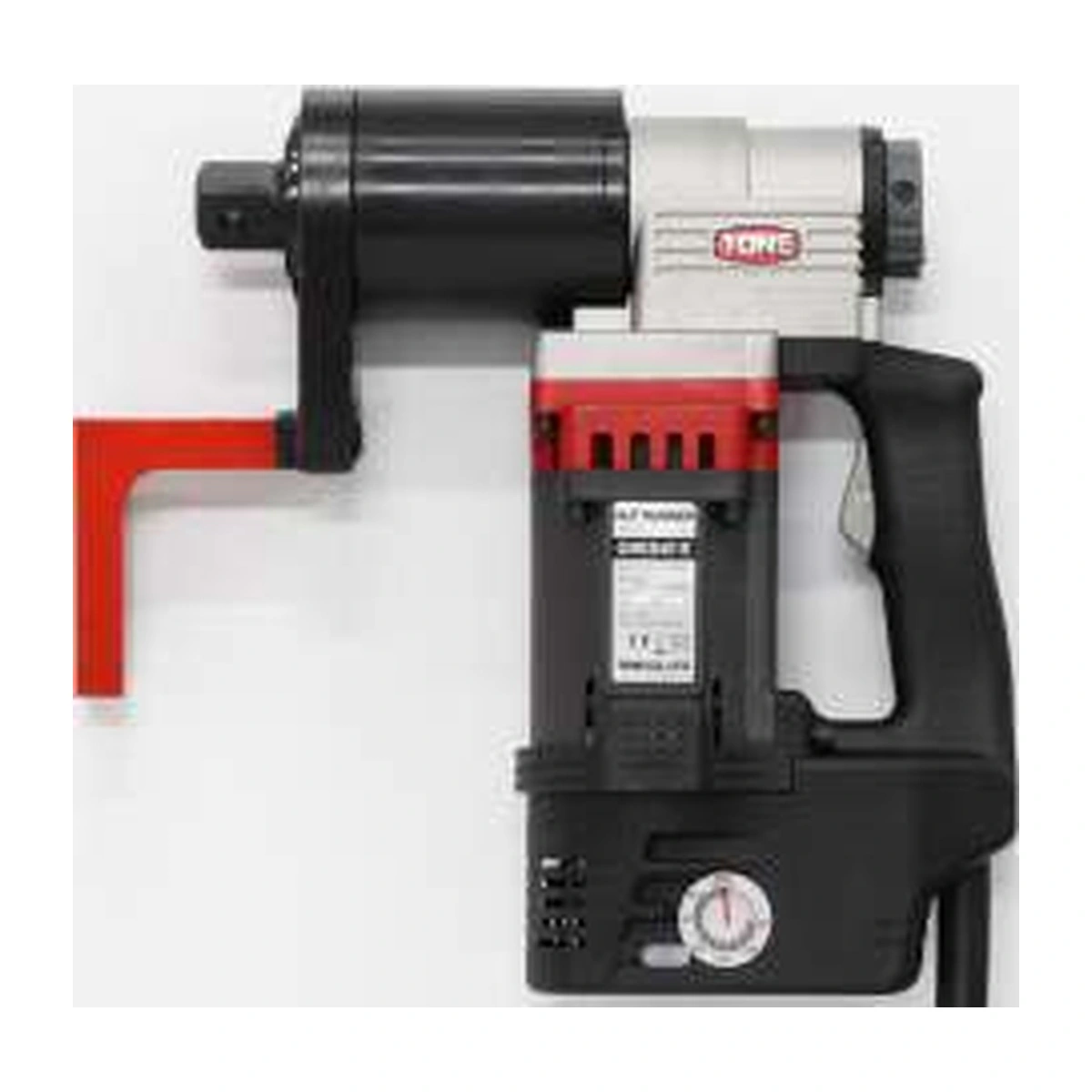

כאשר נדרש טווח מומנט אחר, חשוב להשוות בין נתוני הכלים ולא לבחור לפי שם בלבד. מפתח מומנט חשמלי TONE GST-601QE מספק מומנט מרבי מדורג של 6,000 ניוטון־מטר בדיוק חזרתי של ±5%, עם הנעה מרובעת בגודל 38.1 מ״מ או 1-1/2″. מפתח מומנט חשמלי TONE GNRS-401E מספק מומנט מרבי מדורג של 4,000 ניוטון־מטר בדיוק חזרתי של ±5%, וגם הוא מצויד בהנעה מרובעת בגודל 38.1 מ״מ או 1-1/2″.
- במרווחים צרים בדקו אם מבנה הכלי מאפשר גישה לנקודת ההידוק
- השוו את המומנט המרבי המדורג לדרישת היישום שלכם
- בדקו את גודל ההנעה המרובעת ואת התאמתה לבוקסה
- התייחסו לדיוק החזרתי כאשר נדרשות תוצאות עקביות בין חיבורים
בדיקות התאמה ותכנון עבודה בטוח
לפני ההרכבה, רכזו את נתוני הבורג, סוג הכלי, שיטת ההידוק ומידת הבוקסה. בדיקה כזו עוזרת לכם להבחין בין התאמה לבורג מטרי לבין התאמה לבורג אימפריאלי, ולוודא שהאביזר מתאים לכלי שבחרתם. כאשר קיימת התאמה נפרדת ל-Turn-of-Nut ולמפתח מומנט, יש להתייחס לכל מסלול בהתאם ולא להניח שהתאמה לאחד מהם תקפה אוטומטית גם לאחר.

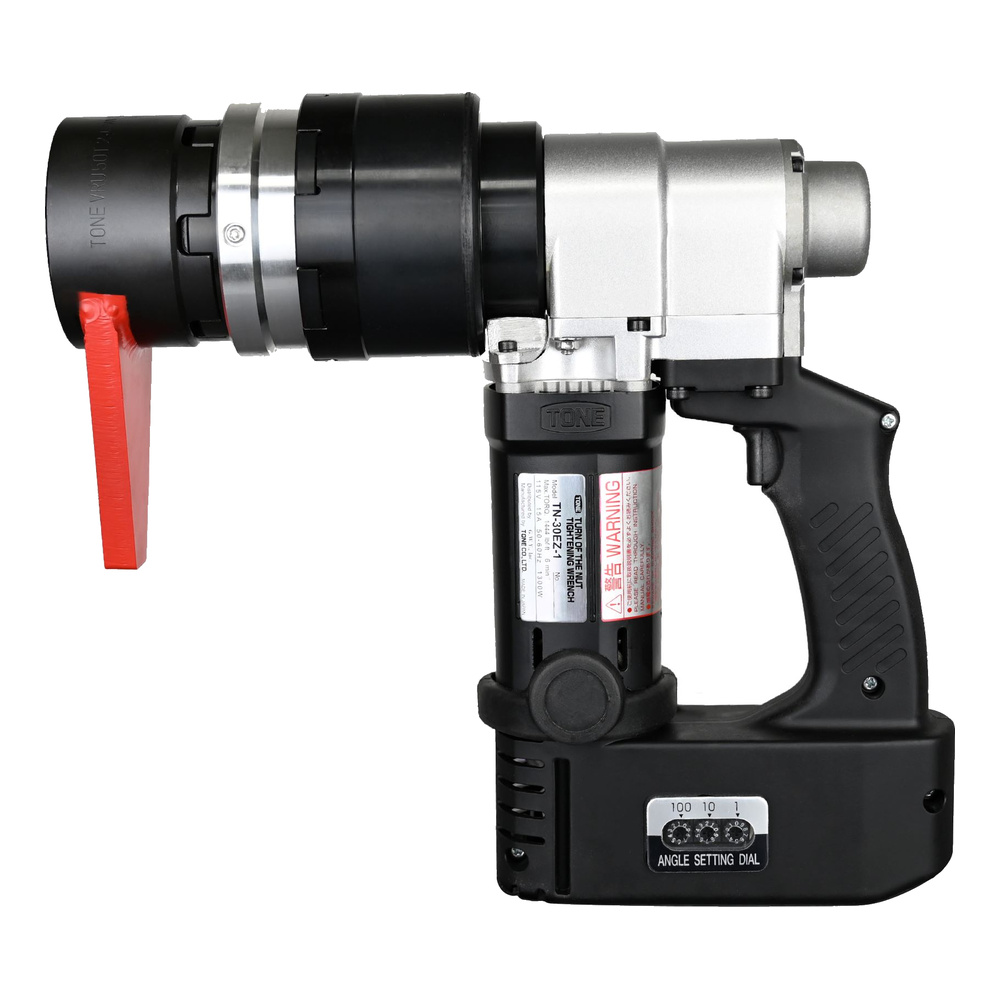

שימו לב גם לרכיבים הכלולים בערכה של כלי ההידוק. למשל, מפתח הידוק בשיטת סיבוב האום TONE TN-30EZ כולל בוקסת מוט לבחירה, שני מברגים שטוחים, מדריך הפעלה, טבלת כבל מאריך, כרטיס בטיחות ומדבקות. המידע הזה מאפשר לכם לתכנן את סביבת העבודה ואת הציוד הנדרש, אך אינו מחליף בדיקה של מידת הבוקסה המתאימה לבורג הספציפי.
- אשרו את סוג הבורג ואת מידתו לפני חיבור הבוקסה
- בדקו את התאימות בין הבוקסה לבין שיטת ההידוק שנבחרה
- ודאו שנקודת התגובה ממוקמת בהתאם למבנה הכלי ולסביבת העבודה
- עבדו לפי הוראות ההפעלה וכרטיס הבטיחות של הכלי הרלוונטי
שאלות ותשובות
שאלה: למה משמשות בוקסות מוט תגובה טון?
תשובה: הן משמשות עם כלי Turn-of-Nut ועם מפתחות מומנט להתקנת ברגים בעלי ראש משושה בחוזק גבוה, כאשר מוט התגובה סופג את מומנט ההתקנה במהלך ההידוק.
שאלה: עם אילו סוגי ברגים מתאימות TONE Bar Sockets?
תשובה: התאימות המופיעה כוללת ברגים מבניים במתיחה מלאה מסוג A325 ו-A490 במידות אימפריאליות של 5/8″ עד 1-1/2″, וכן A325M ו-A490M במידות מטריות M16 עד M36.
שאלה: האם אותה בוקסה מתאימה גם ל-Turn-of-Nut וגם למפתח מומנט?
תשובה: ההתאמה מוצגת בנפרד עבור כלי Turn-of-Nut ועבור מפתחות מומנט, ולכן עליכם לבדוק את מסלול התאימות המתאים לכלי שבו אתם משתמשים.
שאלה: מהו תפקיד מוט התגובה בזמן ההידוק?
תשובה: מוט התגובה סופג את מומנט ההתקנה במהלך הידוק הבורג ומספק לכלי נקודת תגובה כחלק ממערכת ההידוק.
שאלה: איזה כלי מתאים לעבודה במרווחים צרים?
תשובה: מפתח הידוק למרווחים צרים בשיטת סיבוב האום TONE TNC-24EZA מיועד לעבודות חיבור מבני במרווחים צרים ומספק מומנט מרבי של 1,250 ניוטון־מטר.
שאלה: מהו המומנט המרבי של מפתח מומנט חשמלי TONE GST-601QE?
תשובה: המומנט המרבי המדורג הוא 6,000 ניוטון־מטר, עם דיוק חזרתי של ±5%.
שאלה: מהו המומנט המרבי של מפתח מומנט חשמלי TONE GNRS-401E?
תשובה: המומנט המרבי המדורג הוא 4,000 ניוטון־מטר, עם דיוק חזרתי של ±5%.
שאלה: איזה גודל הנעה קיים במפתחות המומנט החשמליים הרלוונטיים?
תשובה: ב-מפתח מומנט חשמלי TONE GST-601QE וב-מפתח מומנט חשמלי TONE GNRS-401E קיימת הנעה מרובעת בגודל 38.1 מ״מ או 1-1/2″.
שאלה: איך בוחרים בין מידה מטרית למידה אימפריאלית?
תשובה: בוחרים לפי מידת הבורג והתקן שלו. עבור A325 ו-A490 יש לבדוק את המידות האימפריאליות, ועבור A325M ו-A490M יש לבדוק את המידות המטריות המופיעות בטבלאות ההתאמה.
שאלה: האם גודל הבורג לבדו מספיק לבחירת הבוקסה?
תשובה: לא. יש לבדוק גם את סוג הכלי ואת שיטת ההידוק, מפני שההתאמה ל-Turn-of-Nut ולהידוק באמצעות מפתח מומנט מוצגת בנפרד.
שאלה: מה חשוב לבדוק לפני חיבור הבוקסה לכלי?
תשובה: בדקו את מידת הבורג, סוגו, גודל ההנעה, שיטת ההידוק וטבלת התאימות של הבוקסה והכלי.
שאלה: האם בוקסת מוט מיועדת גם לברגים מבניים?
תשובה: כן. TONE Bar Sockets מיועדות להתקנת ברגים מבניים בעלי ראש משושה, כולל הסוגים והמידות המופיעים בטבלאות ההתאמה.
שאלה: מהו היתרון של עבודה עם מוט תגובה?
תשובה: מוט התגובה נועד לספוג את מומנט ההתקנה, ולכן הוא מאפשר לכלי לפעול כחלק ממערכת הידוק הכוללת נקודת תגובה ייעודית.
שאלה: האם ניתן להשתמש בבוקסה בלי לבדוק את סוג המפתח?
תשובה: לא מומלץ להניח זאת. יש לבדוק אם הבוקסה מיועדת לכלי Turn-of-Nut או למפתח מומנט, בהתאם למסלול התאימות הרלוונטי.
שאלה: מה כולל הפתרון עבור מפתח הידוק בשיטת סיבוב האום TONE TN-30EZ?
תשובה: הערכה כוללת מפתח הידוק מחובר בכבל בשיטת סיבוב האום, בוקסת מוט לבחירה, שני מברגים שטוחים, מדריך הפעלה, טבלת כבל מאריך, כרטיס בטיחות ומדבקות.
שאלה: האם כלי סיבוב האום יכולים לעבוד בכיוון ההפוך?
תשובה: בחלק מהכלים המצויים בקטלוג קיימת תמיכה בכיוון השעון ונגד כיוון השעון באמצעות ערכת היפוך או מנגנון מתאים. יש לבדוק את הנתון עבור הכלי המסוים.
שאלה: מה משמעות דיוק חזרתי של ±5% במפתח מומנט?
תשובה: זהו נתון הדיוק החזרתי המדורג עבור הכלי, כפי שמופיע בדגמים הרלוונטיים. יש להשתמש בו כחלק מבחירת כלי הידוק המתאים לדרישות העבודה.
שאלה: מתי כדאי לפנות לחדי טכנולוגיות?
תשובה: כדאי לפנות אלינו כאשר אתם רוצים להתאים בין מידת הבורג, שיטת ההידוק, סוג המפתח והבוקסה, או כאשר אתם בוחנים פתרון לעבודה מבנית עם מומנט גבוה.
