מכונת הברזה חשמלית ארוכת טווח לתבריגים M2-M27 בפלדה ועד M30 באלומיניום, עם שבעה מודולים ומערכת ראש רב-מצבית.

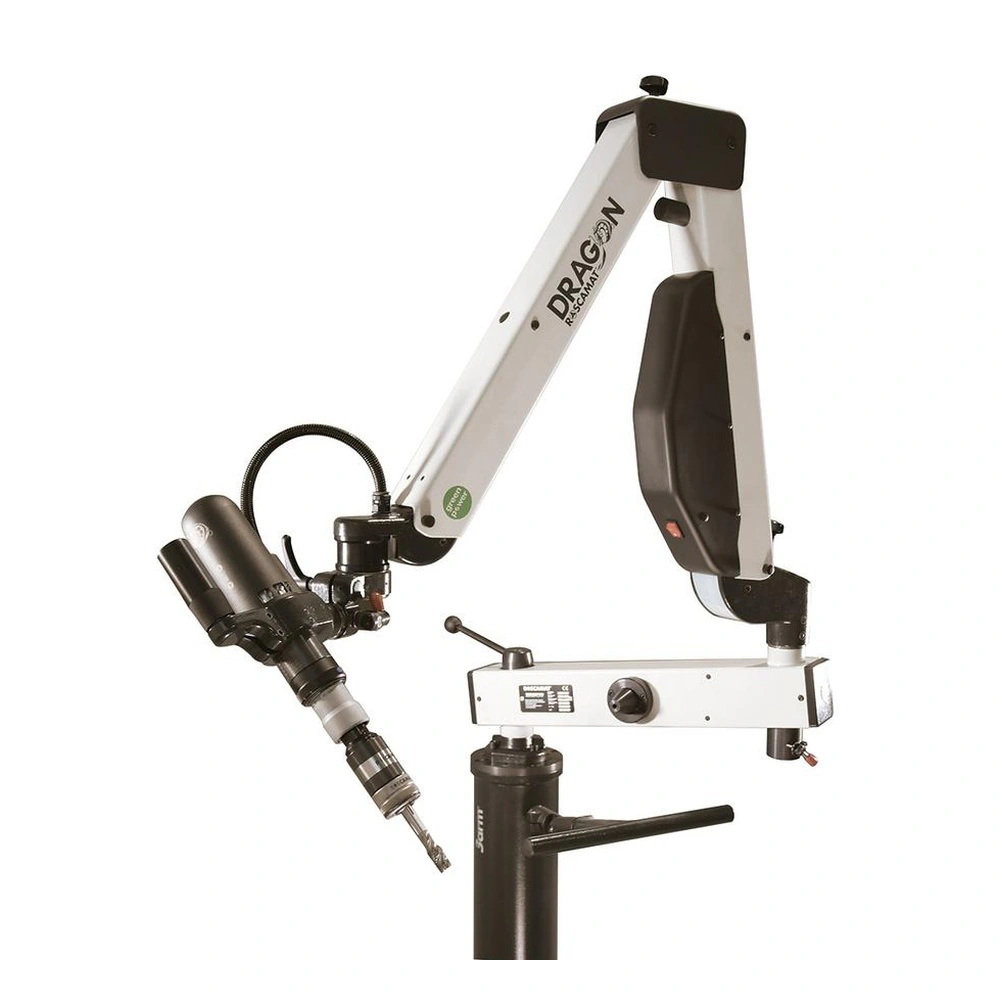

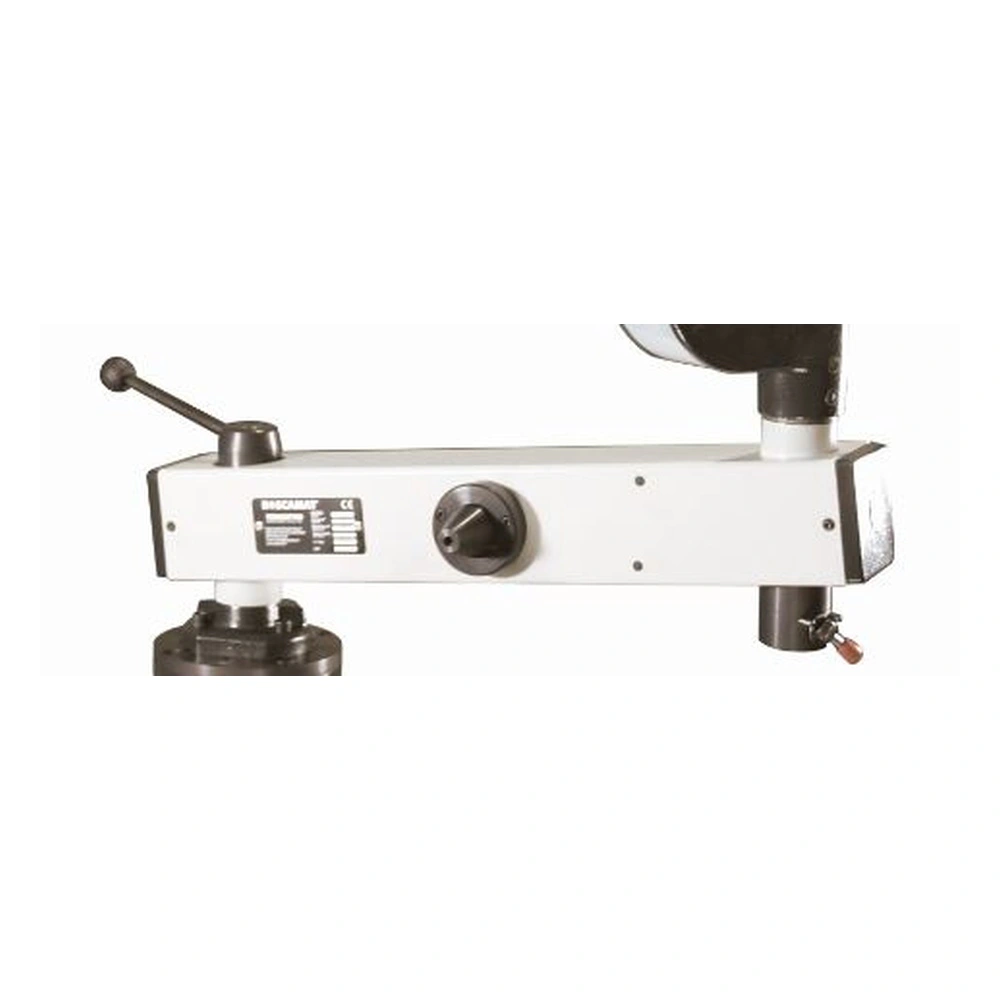

Roscamat Dragon משלבת מנוע חשמלי בתדר גבוה עם זרועות ארוכות וראש רב-מצבי, כדי לאפשר הברזה בנקודות מרוחקות תוך שמירה על ניצבות למשטח הייחוס. בסיס המכונה מתחבר לשולחן באמצעות שלושה ברגי M8 או באמצעות תפס הידוק. שבעת מודולי ההחלפה המהירה מספקים תחומי מהירות ומומנט שונים.
| פרמטר | נתון |
|---|---|

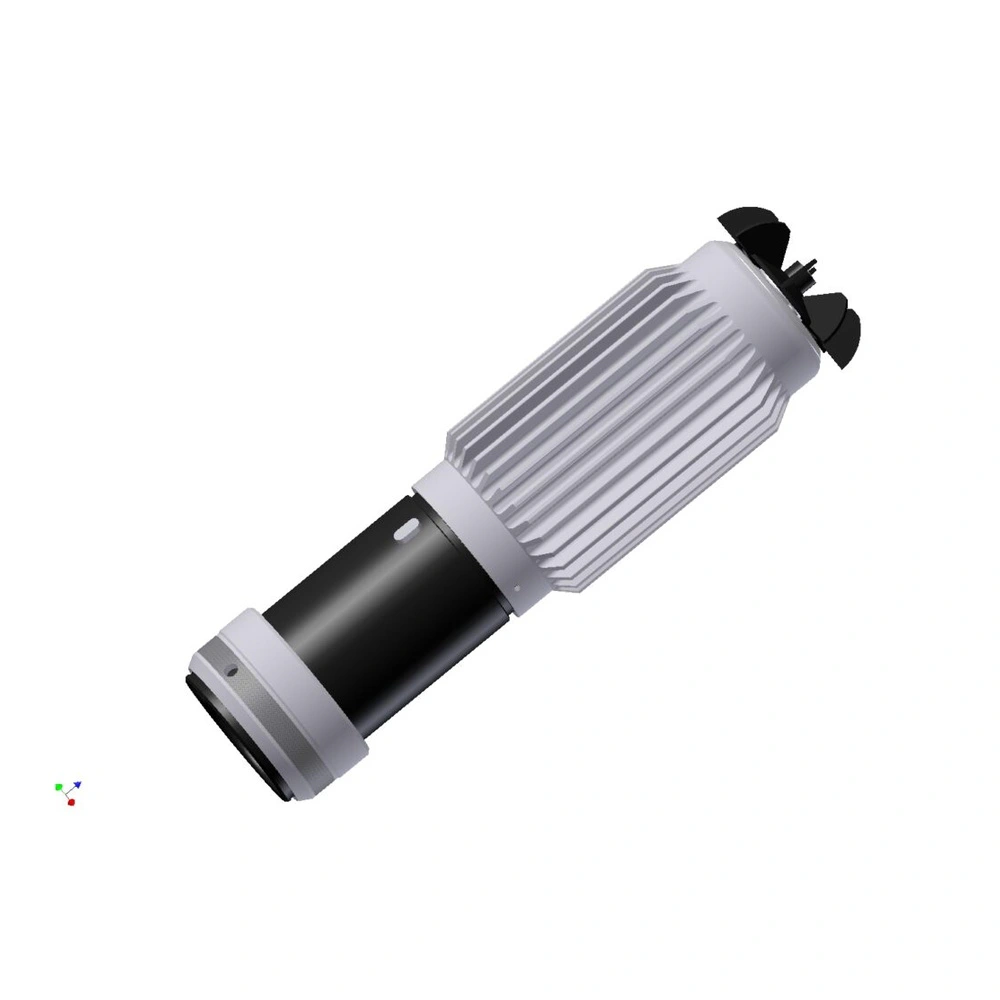

| הנעה | מנוע חשמלי בתדר גבוה |
| הספק | 0.55 קילוואט |
| אספקת חשמל | חד-פאזי, 200-240 וולט, 50/60 הרץ |
| תחום מהירות | 90-2,100 סל״ד |
| כושר הברזה | M2-M27 בפלדה; עד M30 באלומיניום |
| מערכת ראש | V / RHM / RHC לעבודה במספר מצבים |

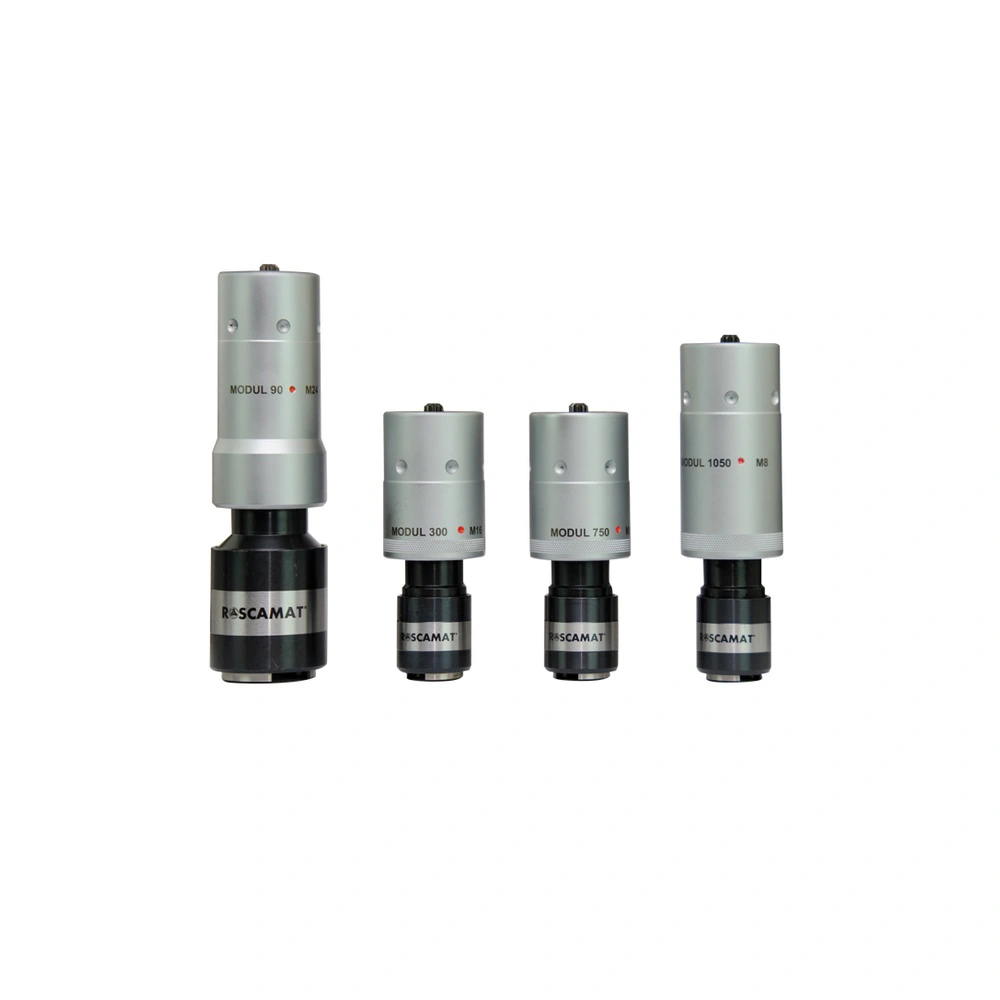

| מודול | מהירות מרבית (סל״ד) | מומנט מרבי (ניוטון-מטר) | קוטר חיבור | תבריג מרבי באלומיניום וביציקות | תבריג מרבי בפלדה |
|---|---|---|---|---|---|
| 90 | 90 | 150 | Ø 31 | M30 - 1 /1/8" | M27 - 1 " |
| 170 | 170 | 79 | Ø 31 | M24 - 7/8" | M20 - ¾" |
| 300 | 300 | 44 | Ø 19 | M16 - 9/16" | M16 - 9/16" |
| 550 | 550 | 24 | Ø 19 | M14 - ½" | M12 - 7/16" |
| 750 | 750 | 17 | Ø 19 | M12 - 7/16" | M10 - 3/8" |
| 1050 | 1,050 | 12.5 | Ø 19 | M8 - 5/16" | M8 - 5/16" |
| 2100 | 2,100 | 6 | קונוס B-16 | לקידוח עד Ø 8 אלומיניום, פליז, וחומרים נוספים | |

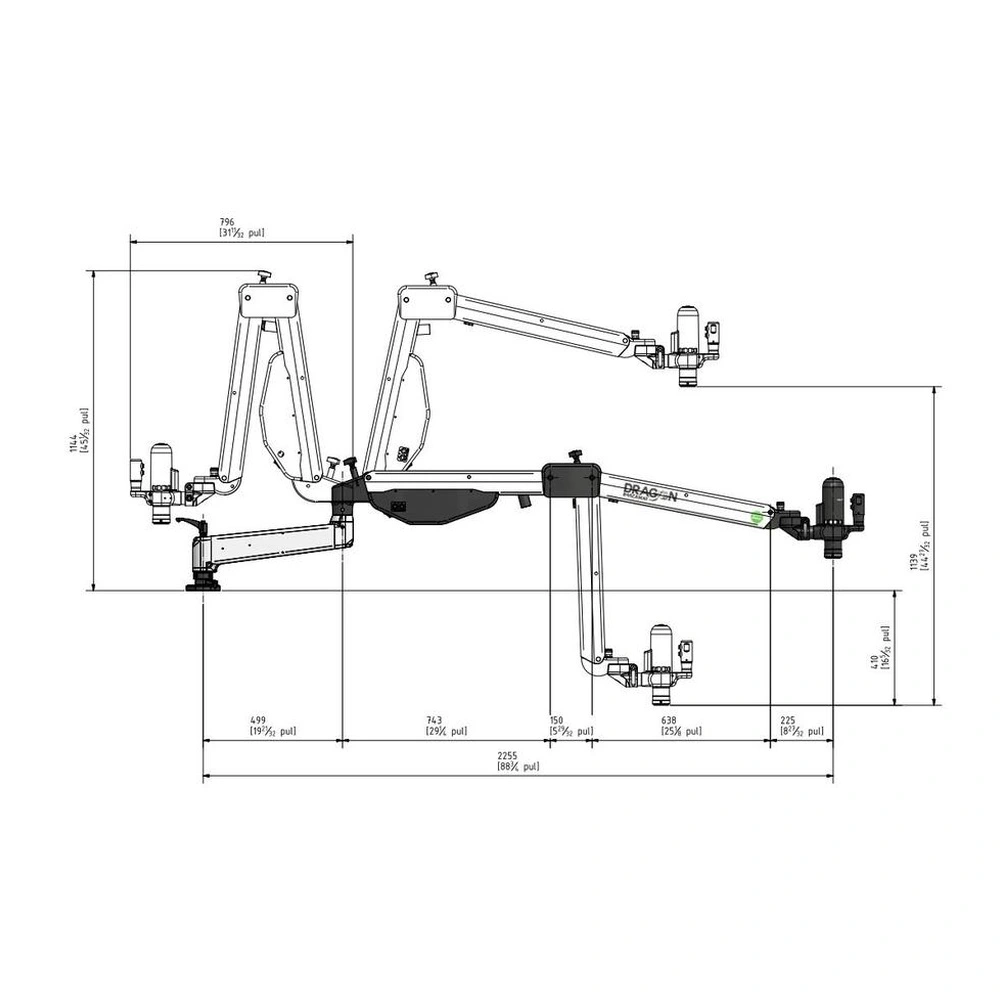

| תצורה | רדיוס עבודה | גובה עבודה |
|---|---|---|
| Dragon | 2,255 מ״מ | 1,139 מ״מ |
מערכת הראש מאפשרת להציב את יחידת ההברזה במגוון זוויות ולשמור על ניצבות ביחס למשטח העבודה.

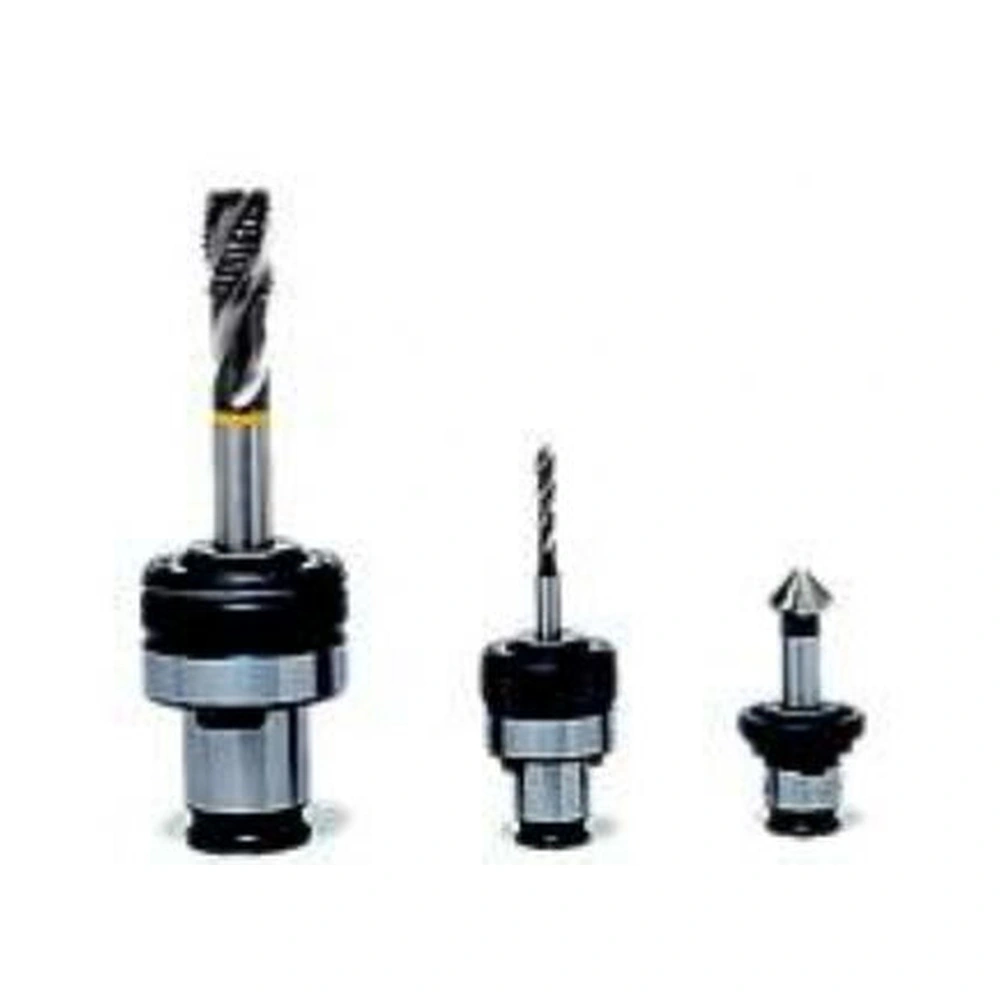

מודולים 300, 550, 750 ו-1050 משתמשים בחיבור Ø19 למחזיקים M2-M16. מודולים 90 ו-170 משתמשים בחיבור Ø31 למחזיקים M6-M30.

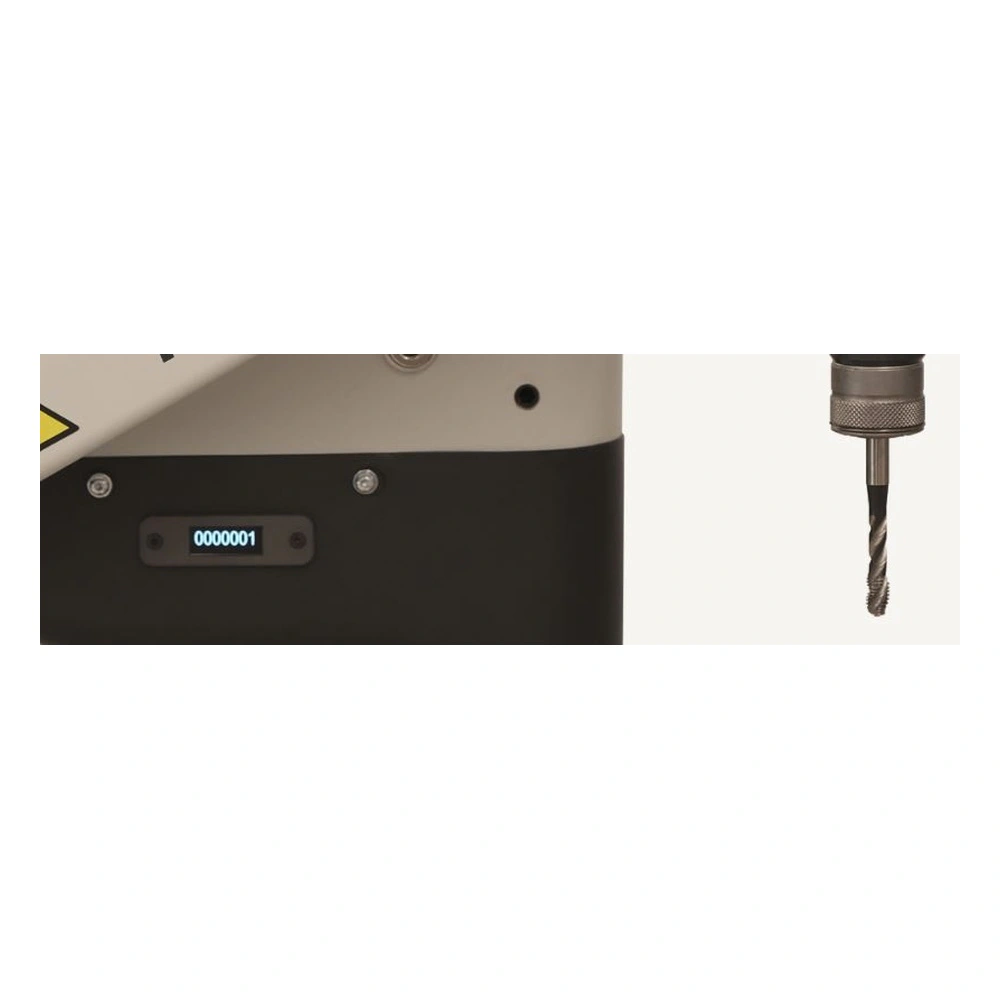

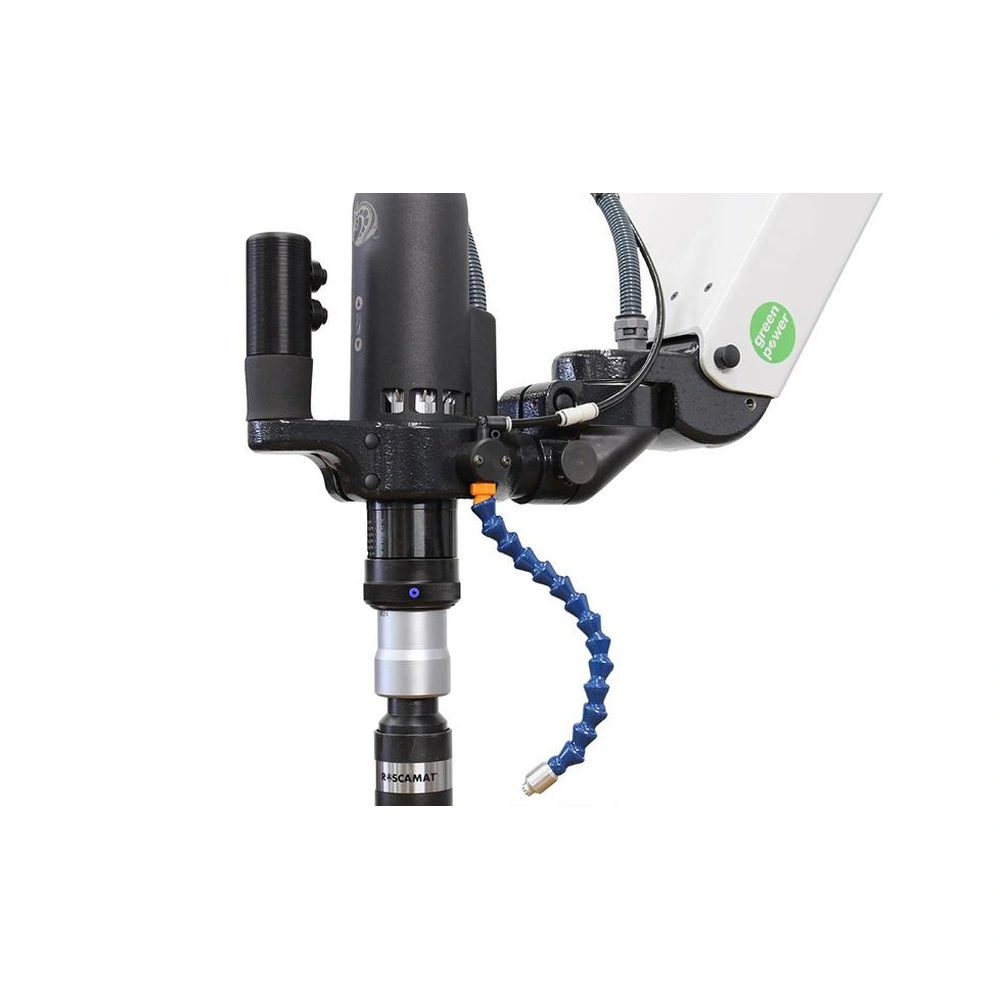

ניתן לשלב שימון אוטומטי ומונה תבריגים הכולל ספירה כוללת וחלקית.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מכונת הברזה חשמלית ארוכת טווח עם זרוע מפרקית Roscamat Dragon.
