מכונת הברזה פנאומטית מודולרית עם זרוע מפרקית Roscamat 400

מכונת הברזה פנאומטית מודולרית לתבריגים M2-M24 בפלדה ועד M27 באלומיניום, עם שבעה מודולי מהירות וסיבוב רדיאלי 360°.

סקירה

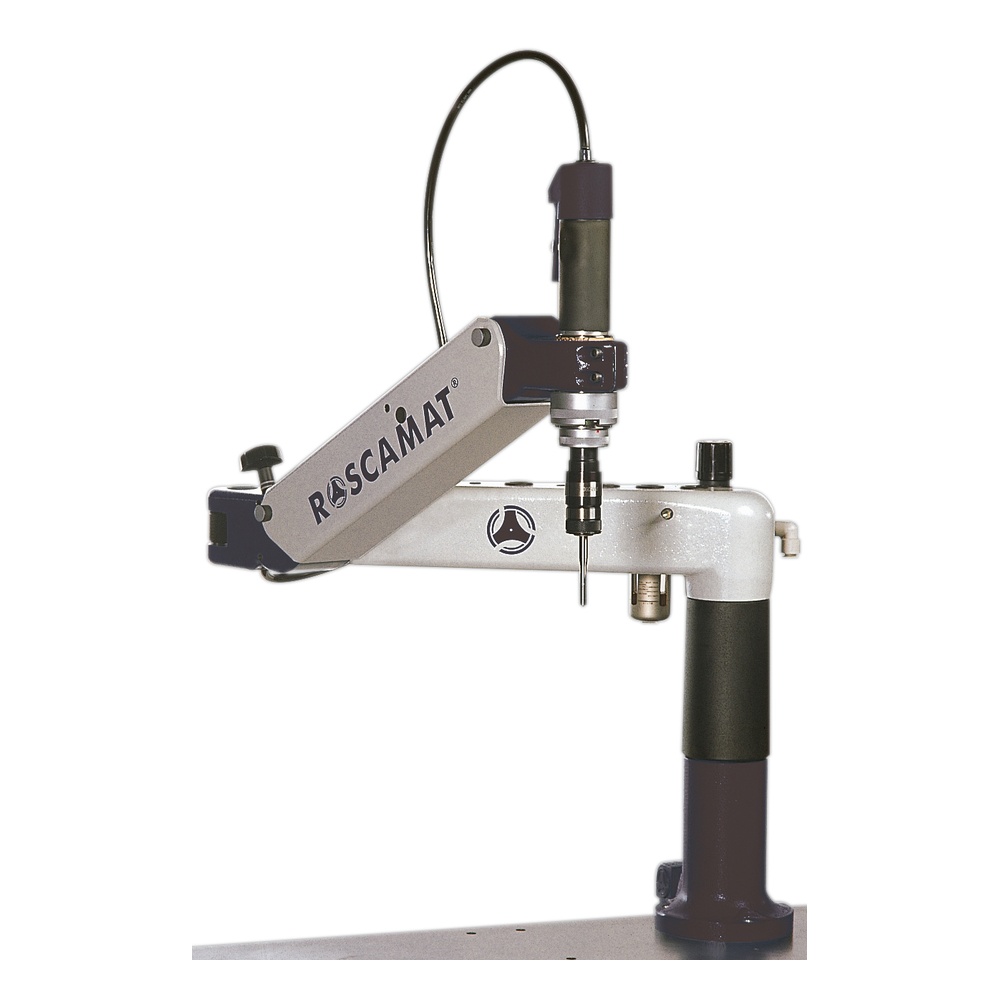

Roscamat 400 משלבת זרוע רדיאלית בסיבוב 360° עם זרוע נטויה השומרת על ניצבות למשטח הייחוס. המנוע הפנאומטי כולל יחידת שירות אוויר עם מסנן, וסת ומשמנת. שבעה מודולי החלפה מהירה מספקים מהירויות של 90 עד 2,100 סל״ד ומאפשרים להתאים את המומנט וסל״ד העבודה לתבריג.

מפרט טכני

פרמטרנתון
הנעהמנוע פנאומטי
כושר הברזהM2-M24 בפלדה; עד M27 באלומיניום
תחום מהירות90-2,100 סל״ד באמצעות שבעה מודולים
סיבוב זרוע רדיאלית360°
יחידת שירות אווירמסנן, וסת ומשמנת

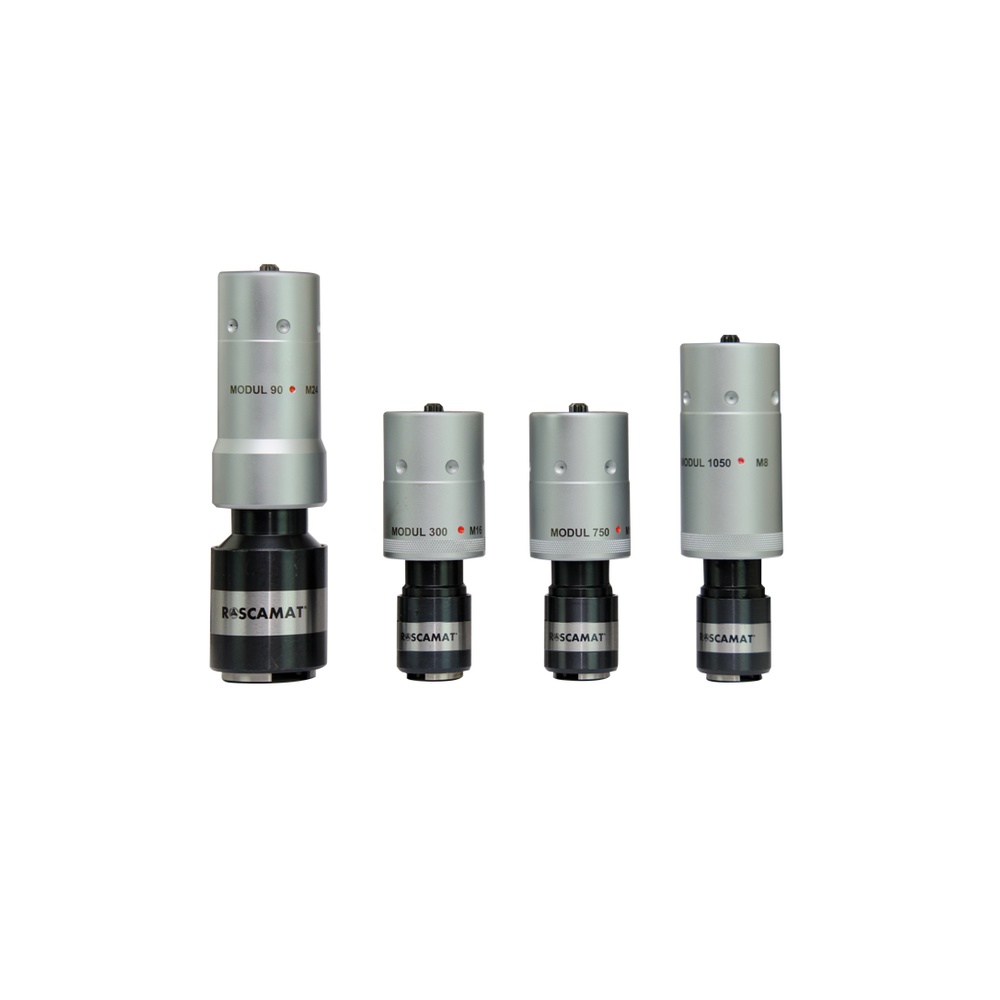

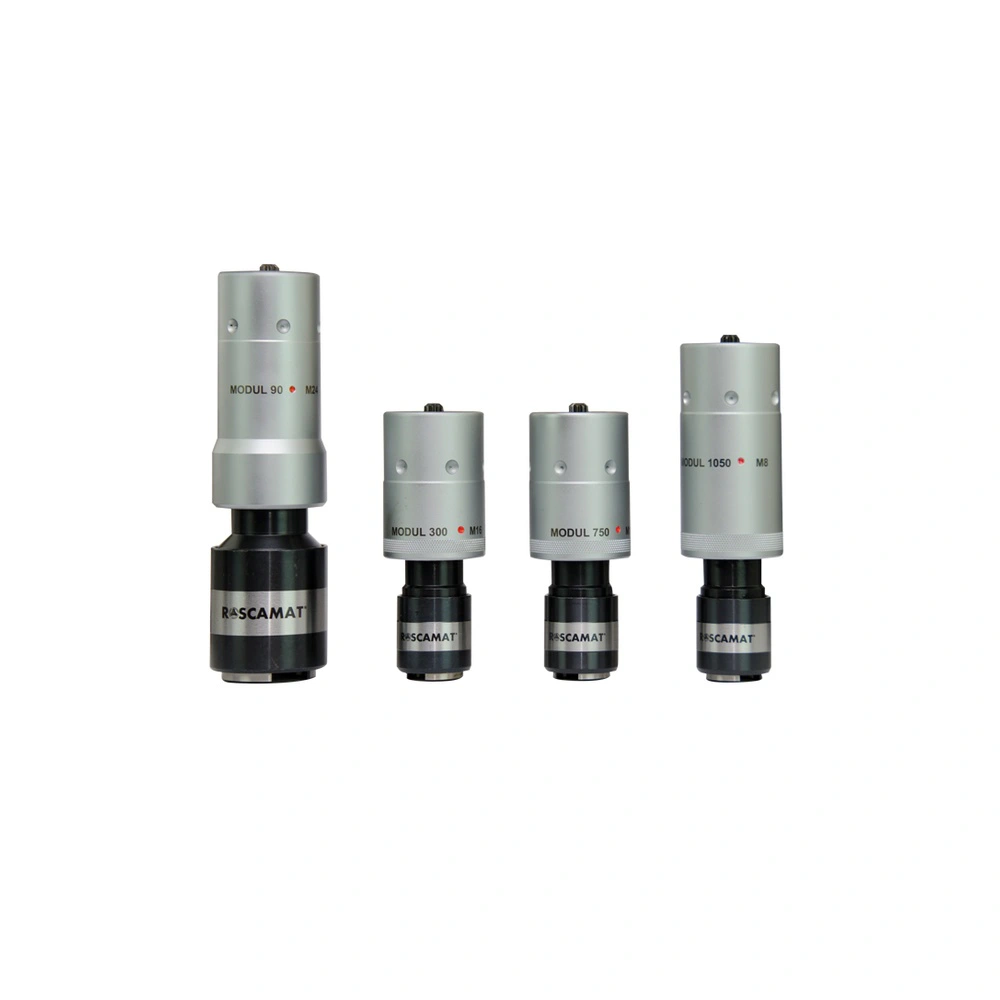

מערכת מודולרית וכושר הברזה

מודולמהירות מרבית (סל״ד)מומנט מרבי (ניוטון-מטר)קוטר חיבורתבריג מרבי באלומיניום וביציקותתבריג מרבי בפלדה עד 80 ק״ג/ממ״רתבריג מרבי בפלדה מעל 80 ק״ג/ממ״ר
9090150Ø 31M27M24M22
17017079Ø 31M22M18M16
30030044Ø 19M16M16M14
55055024Ø 19M14M12M10
75075017Ø 19M12M10M8
10501,05012.5Ø 19M8M8M6
21002,1006קונוס B-16לקידוח עד Ø 8 אלומיניום, פליז, וחומרים נוספים

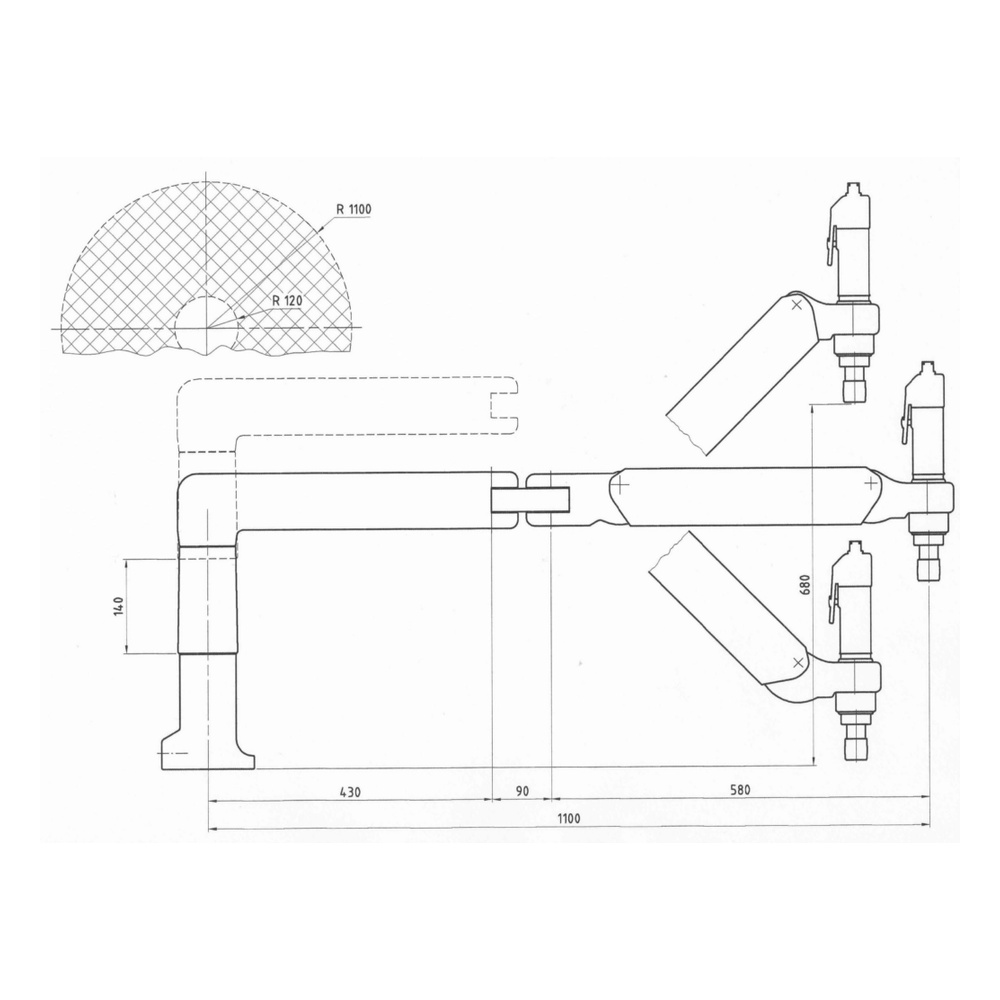

תחום עבודה

תצורהרדיוס עבודהגובה עבודה
Roscamat 4001,100 מ״מ680 מ״מ + 140 מ״מ
Roscamat 400 VH1,220 מ״מ680 מ״מ + 140 מ״מ

אביזרים וכלים תואמים

תמונהאביזרהתאמה
בסיס מגנטי Roscamat בקוטר 250 מ״מ על רקע לבן - Roscamat Ø250 magnetic support on a white backgroundבסיס מגנטי Roscamat Ø250מתאים למכונת Roscamat 400
כלי Roscamat להנעת תותבי ENSAT על רקע לבן - Roscamat ENSAT insert-driving tool on a white backgroundאביזר לתותבי ENSAT Roscamatמתאים למכונת Roscamat 400
פוטר קידוח Roscamat עם מתאמים לקידוח ולשיקוע על רקע לבן - Roscamat drill chuck with adapters for drilling and countersinking on a white backgroundפוטר לקידוח, הרחבת קדחים ושיקוע Roscamatמתאים למכונת Roscamat 400
מתאם Roscamat להתקנת תותבי Helicoil על רקע לבן - Roscamat Helicoil insert fitting on a white backgroundאביזר לתותבי Helicoil Roscamatמתאים למכונת Roscamat 400
שרטוט של הארכת זרוע Roscamat באורך מטר אחד - One-metre Roscamat tapping-arm extension shown in a technical drawingתומך הארכה לזרוע Roscamat באורך 1 מטרמתאים למכונת Roscamat 400
בסיס מגנטי Roscamat בקוטר 200 מ״מ על רקע לבן - Roscamat Ø200 magnetic support on a white backgroundבסיס מגנטי Roscamat Ø200מתאים למכונת Roscamat 400
עמוד הגבהה פנאומטי Roscamat עם צינור אוויר על רקע לבן - Roscamat pneumatic lifter column with air hose on a white backgroundמגבה פנאומטי Roscamatמתאים למכונת Roscamat 400
עמוד התקנה Roscamat עם בסיס מרובע על רקע לבן - Roscamat mounting column with square base plate on a white backgroundעמוד הגבהה Roscamatמתאים למכונת Roscamat 400
עגלת משטח Roscamat עם ידית וארבעה גלגלים על רקע לבן - Roscamat flatbed trolley with handle and four casters on a white backgroundעגלה ניידת Roscamatמתאים למכונת Roscamat 400
שולחן עבודה נייד Roscamat במידות 850 על 850 מ״מ על רקע לבן - Roscamat 850×850 mm mobile worktable on a white backgroundשולחן עבודה Roscamat 850×850 מ״ממתאים למכונת Roscamat 400
שולחן עבודה נייד Roscamat במידות 500 על 500 מ״מ על רקע לבן - Roscamat 500×500 mm mobile worktable on a white backgroundשולחן עבודה Roscamat 500×500 מ״ממתאים למכונת Roscamat 400
מכלול מהדק שולחן גדול של Roscamat על רקע לבן - Large Roscamat bench-clamp assembly on a white backgroundתפס הידוק Roscamatמתאים למכונת Roscamat 400
מהדק C של Roscamat עם פין מיקום על רקע לבן - Roscamat C-clamp mounting bracket with locating pin on a white backgroundתפס הידוק Roscamat דגם 2מתאים למכונת Roscamat 400
כוסית מעבר Roscamat במידה 19 ל־13 על רקע לבן - Roscamat 19-to-13 reducer cup on a white backgroundמתאם הקטנה Roscamat 19-13מתאים למכונת Roscamat 400
כוסית מעבר Roscamat במידה 31 ל־19 על רקע לבן - Roscamat 31-to-19 reducer cup on a white backgroundמתאם הקטנה Roscamat 31-19מתאים למכונת Roscamat 400
מאריך החלפה מהירה של Roscamat על רקע לבן - Roscamat quick-change extension on a white backgroundמאריך החלפה מהירה Roscamatמתאים למכונת Roscamat 400
מחזיק מחרוקת ארוך Roscamat לטווח M6 עד M12 בקוטר Ø19, סוג 1 על רקע לבן - Long Roscamat M6-M12 dieholder with Ø19, Type 1 on a white backgroundמחזיק מחרוקת ארוך Roscamat M6-M12 בקוטר Ø19, סוג 1מתאים למכונת Roscamat 400
מחזיק מחרוקת Roscamat לטווח M16 עד M20 בקוטר Ø31, סוג 2 על רקע לבן - Roscamat M16-M20 dieholder with Ø31, Type 2 on a white backgroundמחזיק מחרוקת Roscamat M16-M20 בקוטר Ø31, סוג 2מתאים למכונת Roscamat 400
מחזיק מחרוקת Roscamat לטווח M5 עד M12 בקוטר Ø19, סוג 1 על רקע לבן - Roscamat M5-M12 dieholder with Ø19, Type 1 on a white backgroundמחזיק מחרוקת Roscamat M5-M12 בקוטר Ø19, סוג 1מתאים למכונת Roscamat 400
מחזיק מברז Roscamat בקוטר Ø31, סוג 2 ללא מצמד לטווח M6 עד M30 על רקע לבן - Roscamat Ø31, Type 2 tapholder without clutch for M6-M30 on a white backgroundמחזיק מברזים ללא מצמד Roscamat M6-M30 בקוטר Ø31, סוג 2מתאים למכונת Roscamat 400
מחזיק מברז Roscamat בקוטר Ø31, סוג 2 עם מצמד לטווח M6 עד M30 על רקע לבן - Roscamat Ø31, Type 2 tapholder with clutch for M6-M30 on a white backgroundמחזיק מברזים עם מצמד Roscamat M6-M30 בקוטר Ø31, סוג 2מתאים למכונת Roscamat 400
מחזיק מברז Roscamat בקוטר Ø19, סוג 1 ללא מצמד לטווח M3 עד M16 על רקע לבן - Roscamat Ø19, Type 1 tapholder without clutch for M3-M16 on a white backgroundמחזיק מברזים ללא מצמד Roscamat M3-M16 בקוטר Ø19, סוג 1מתאים למכונת Roscamat 400
מחזיק מברז Roscamat בקוטר Ø19, סוג 1 עם מצמד לטווח M2 עד M16 על רקע לבן - Roscamat Ø19, Type 1 tapholder with clutch for M2-M16 on a white backgroundמחזיק מברזים עם מצמד Roscamat M2-M16 בקוטר Ø19, סוג 1מתאים למכונת Roscamat 400

מבנה, תצורות ואפשרויות

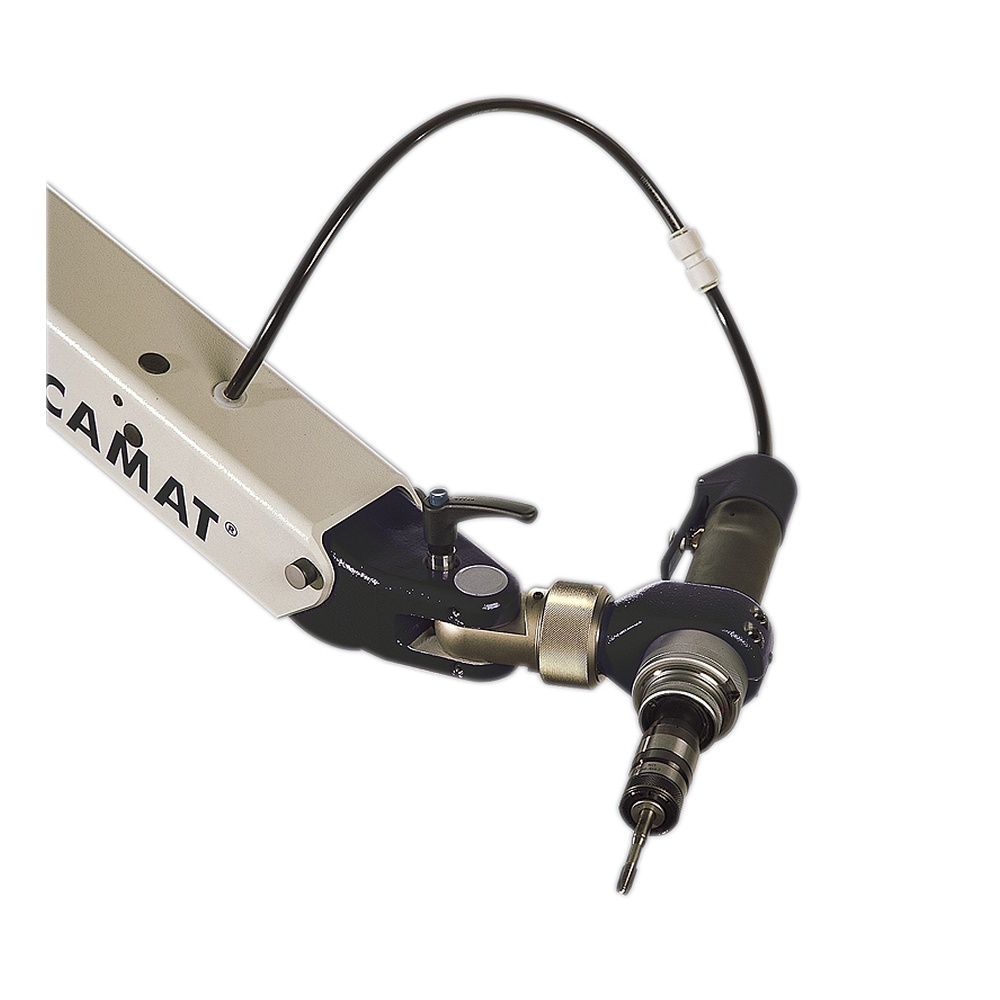

ראש מתכוונן Roscamat 400 VH

תצורת VH כוללת ראש מפרקי שניתן להציב בארבעה מצבים בהפרשים של 90°.

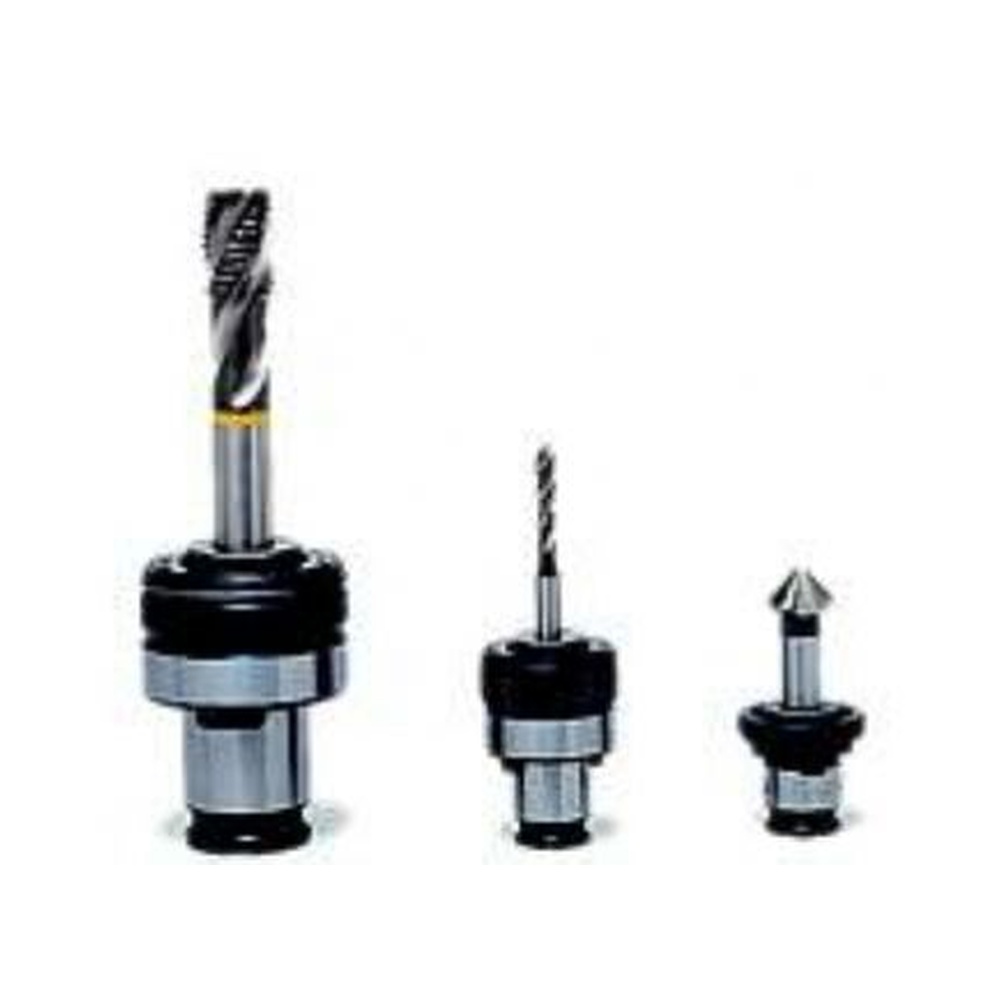

מחזיקי מברזים

המערכת תומכת במחזיקי מברזים עם מצמד בטיחות או בלעדיו. חיבור Ø19 מיועד למידות M2-M16 וחיבור Ø31 לטווח העבודה M14-M27 במכונה זו.

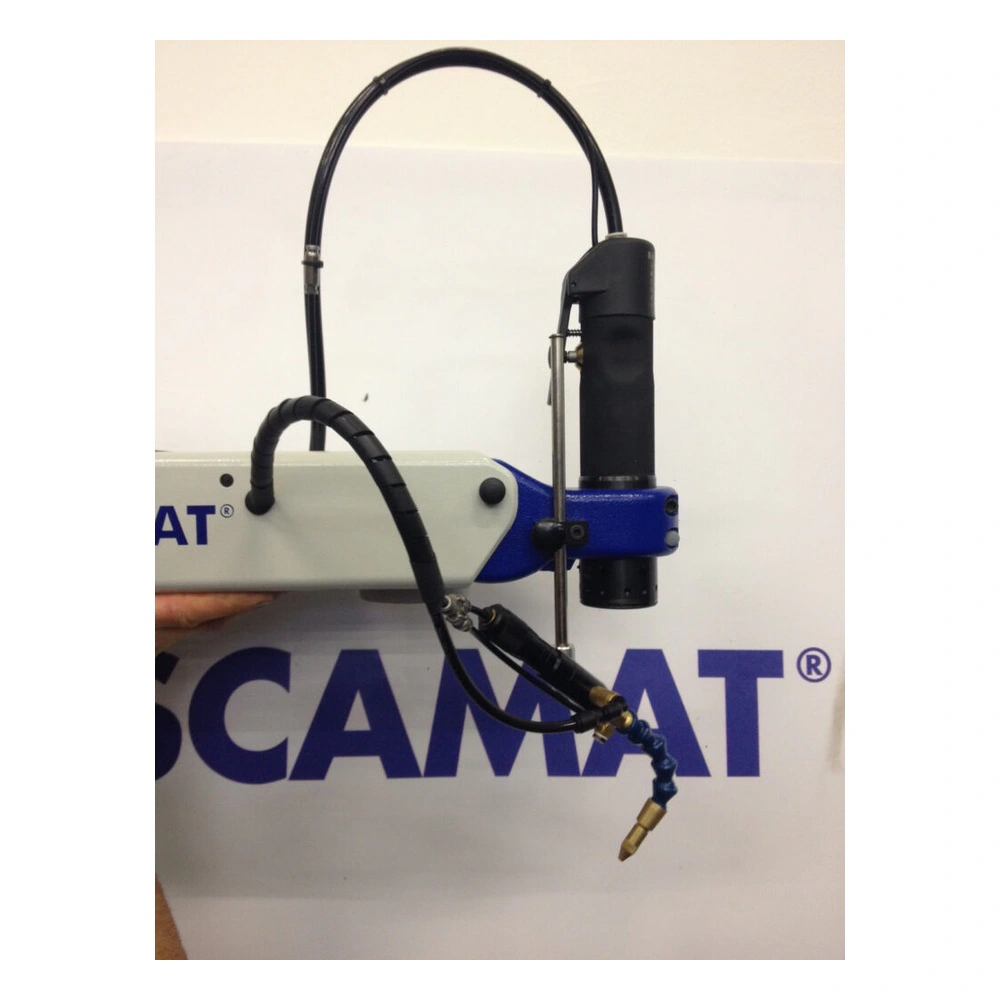

שימון אוטומטי אופציונלי

המערכת הפנאומטית מפעילה מכל חומר סיכה ושסתום ויסות. ניתן לכוון את ספיקת השמן או הנוזל בזמן תחילת ההברזה.
