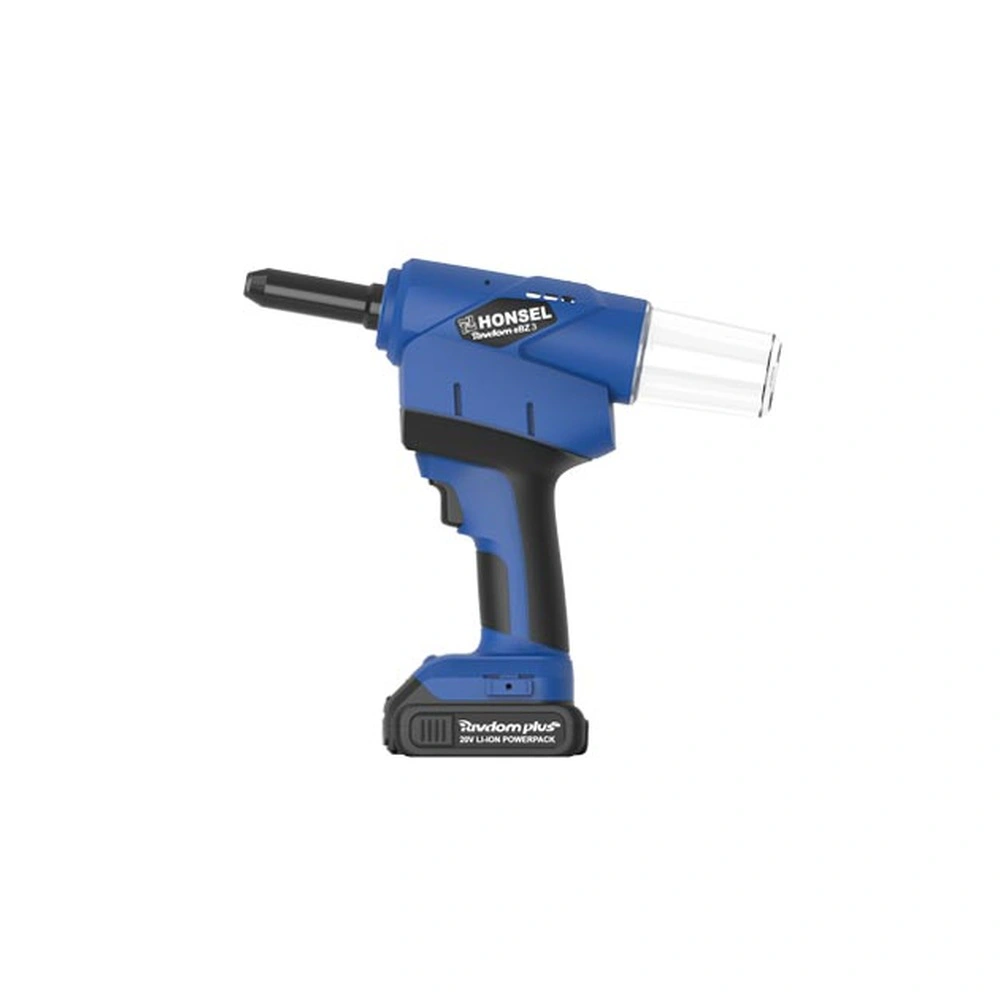

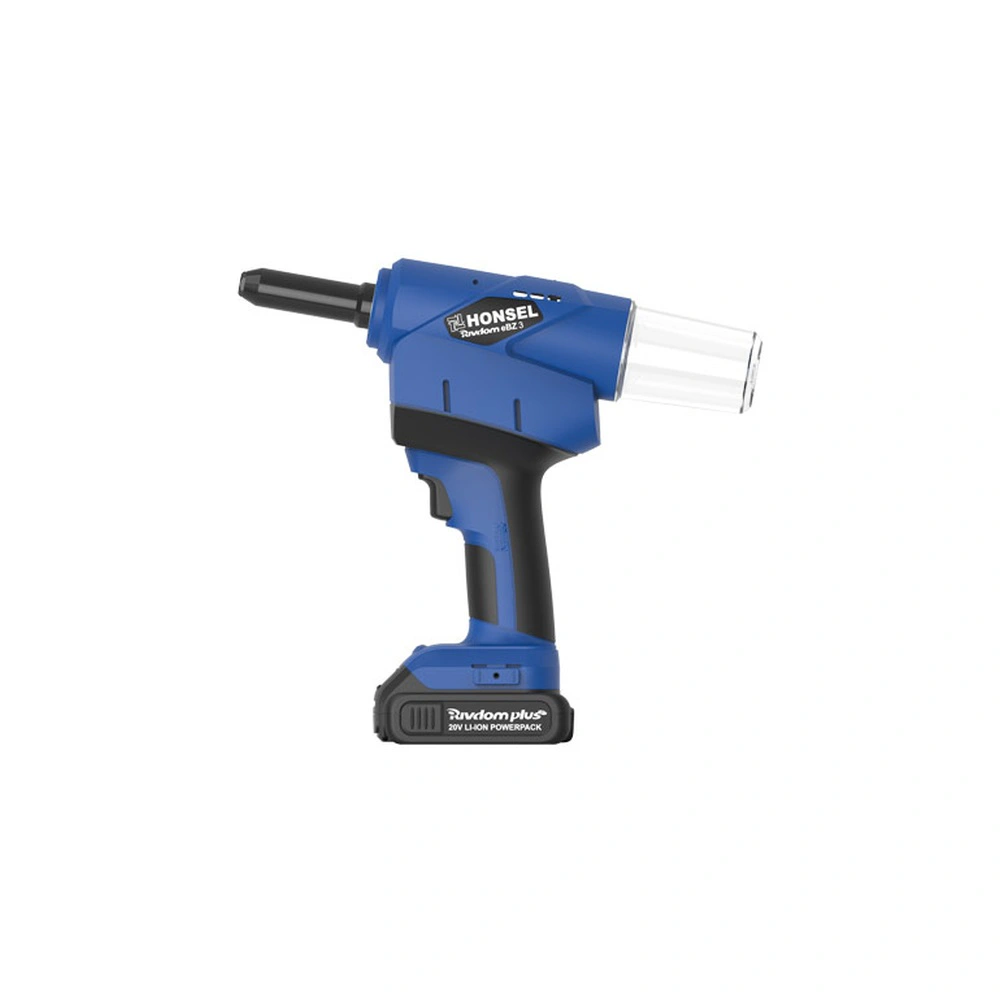

כלי סמרור נטען לניטים מבניים עד קוטר 8.0 מ״מ, עם כוח משיכה של 24,000 ניוטון ומהלך עבודה של 30 מ״מ.
Honsel Rivdom eBZ 3 משמש להתקנת ניטים מבניים בקטרים גדולים, לרבות מחברי FERO-BULB. כוח המשיכה הגבוה, שני ראשי האחיזה הכלולים ומבנה נטען מאפשרים לבצע חיבורים מבניים ללא מערכת אוויר חיצונית.
| נתון | ערך |
|---|---|
| יישום | ניטים מבניים עד 8.0 מ״מ (5/16 אינץ׳) |
| כוח משיכה | 24,000 ניוטון |
| מהלך | 30 מ״מ |
| משקל עם סוללה | 2.1 ק״ג |
| משקל ללא סוללה | 1.73 ק״ג |
| קוטר פין מרבי | 6.1 מ״מ |
| תפוקה לסוללה | יותר מ-625 ניטי FERO-BULB בגודל 7.8 × 13.5 לסוללת 2.0 אמפר-שעה |

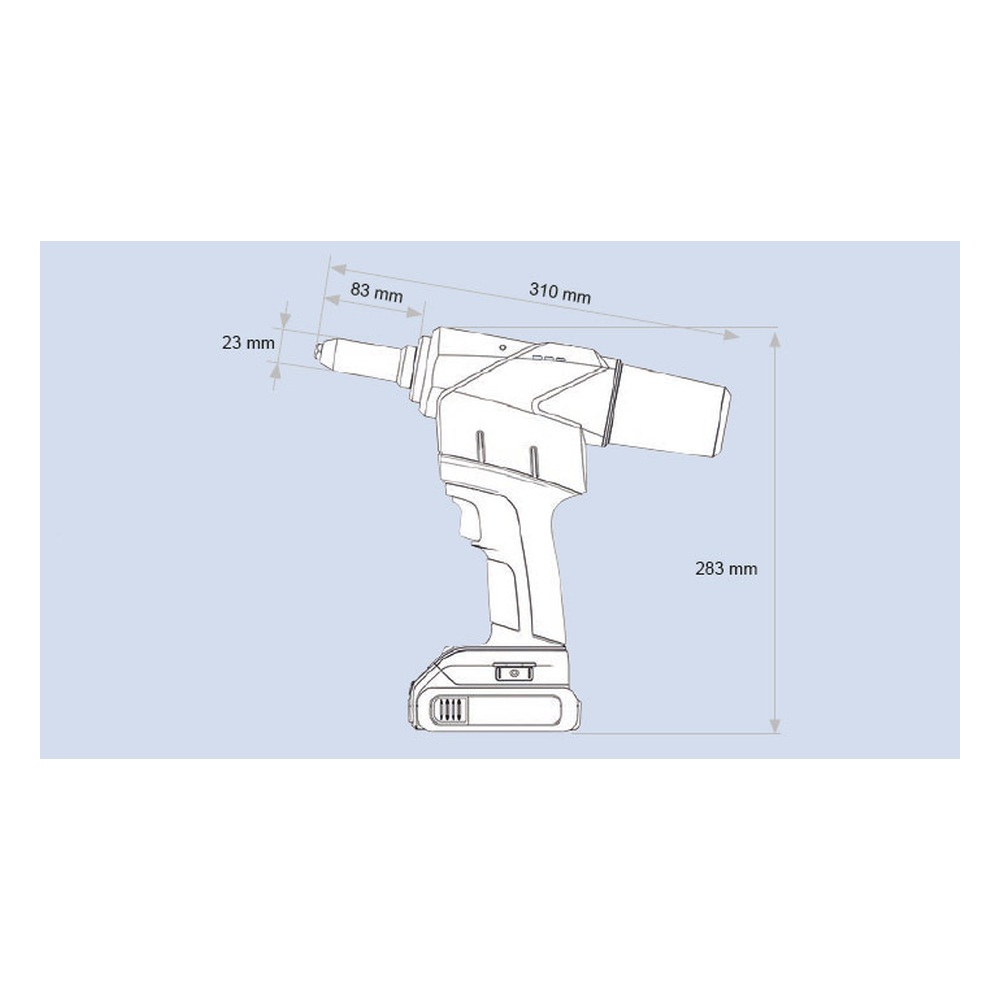

| אורך ללא מכל פינים | 242 מ״מ |
| זמן טעינה | 22 דקות ל-90%; 30 דקות לטעינה מלאה |
| מערכת סוללות | Rivdom-PLUS 20 וולט |
| חומר | 2.4 מ״מ | 3.0 מ״מ | 3.2 מ״מ | 4.0 מ״מ | 4.8 מ״מ | 5.0 מ״מ | 6.0 מ״מ | 6.4 מ״מ | 8.0 מ״מ |
|---|---|---|---|---|---|---|---|---|---|
| אלומיניום | ✓ | ✓ | |||||||
| פלדה | ✓ | ✓ | |||||||
| נירוסטה A2 | ✓ | ✓ | |||||||
| נחושת | ✓ | ✓ |
| חומר | 5/64″ | 3/32″ | 1/8″ | 5/32″ | 3/16″ | 1/4″ | 5/16″ |
|---|---|---|---|---|---|---|---|
| אלומיניום | ✓ | ✓ | |||||
| פלדה | ✓ | ✓ | |||||
| נירוסטה A2 | ✓ | ✓ | |||||
| נחושת | ✓ | ✓ |
| מק״ט | מספר סוללות | סוללה | מטען | אריזה |
|---|---|---|---|---|
| 320528000000-010 | 1 | 20 וולט / 2.0 אמפר-שעה | כן | L-Boxx |
| 320528000000-020 | 2 | 20 וולט / 2.0 אמפר-שעה | כן | L-Boxx |
| מס׳ | מס׳ פריט | תיאור |
|---|---|---|
| 1 | 321502000054 | מרווח עם טבעת O |
| 2 | 321528000010 | טבעת O 16×1,5 |
| 3 | 321502000055 | טבעת שחרור מהיר וקפיץ |
| 4 | 321502000056 | טבעת C לשחרור מהיר |
| 5 | 321528200021 | קפיץ לחץ |
| מס׳ | מס׳ פריט | תיאור |
|---|---|---|
| 6 | 321102000050 | טבעת O 8 x 1,0 |
| 7 | 321528200017 | שרוול מוביל |
| 8 | 321528045080 | לסתות אחיזה (סט אחד = 3 יחידות) |
| 9 | 321528040016 | שרוול אחיזה |
| 10 | 321528200015 | שרוול קדמי |
| מס׳ פריט | תיאור |
|---|---|
| 361121008601 | פיית מסמרור FERO-BOLT עבור ניטים עיוורים 6.4 מ״מ |
| מס׳ פריט | תיאור |
|---|---|
| 321500000021 | סוללת ליתיום-יון RivdomPLUS 20 וולט / 2.0 אמפר-שעה |
| 321500000022 | סוללת ליתיום-יון RivdomPLUS 20 וולט / 4.0 אמפר-שעה |
| 321500000001 | מטען מהיר אוניברסלי 200 וולט (12 וולט / 16 וולט / 20 וולט) |
| 321500000003 | עמדת טעינה מרובת סוללות |
| 321500000004 | מתאם לעמדת טעינה מרובת סוללות עבור סוללת RivdomPLUS אחת |
| מס׳ פריט | תיאור |
|---|---|
| 321300100031 | מכל פיני ניטים L (8.0 ס״מ) |
| 321401000030 | מכל פיני ניטים L+ (8.0 ס״מ) |
| 321501000030 | מכל פיני ניטים XL+ (11.0 ס״מ) |
| 321401000029 | מתלה |
| 321200000006 | תפס לחגורה |
| 321200000005 | לוחית שם |
| 321401000004 | מכסה |

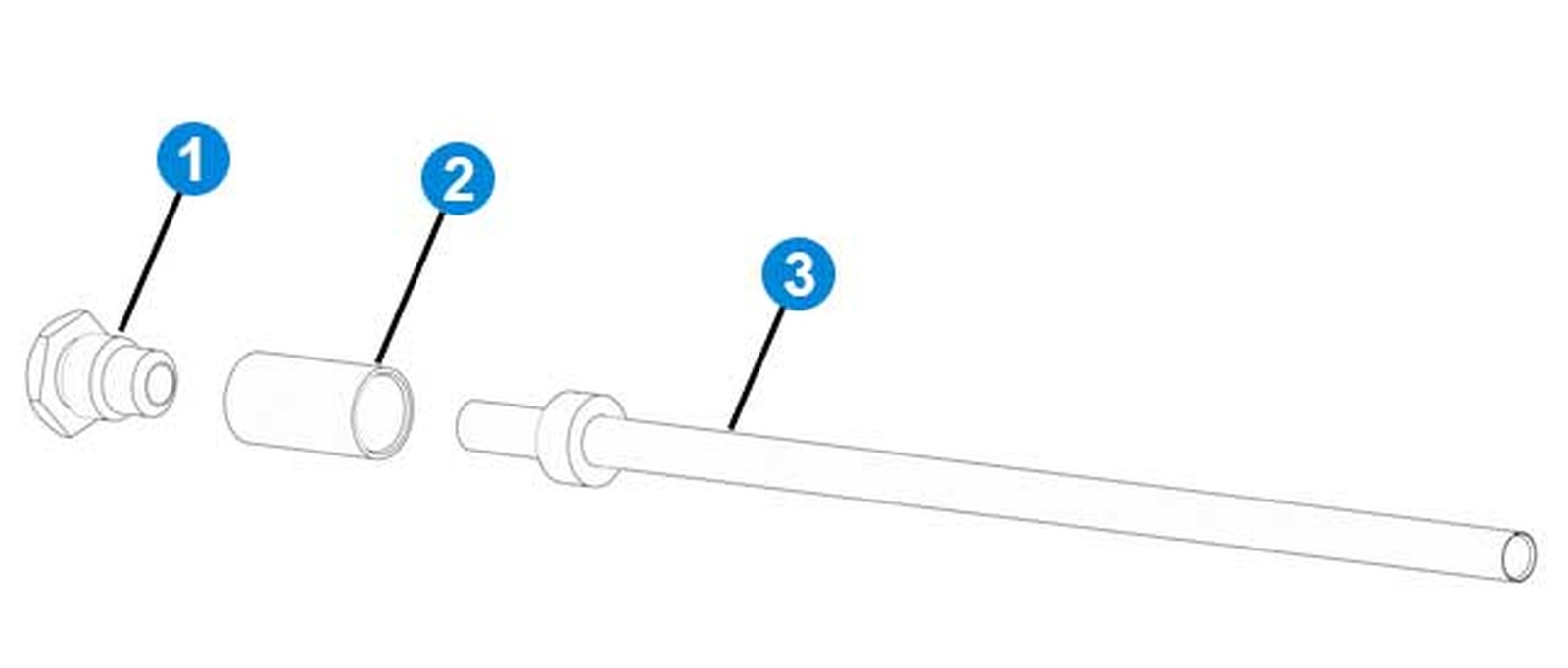

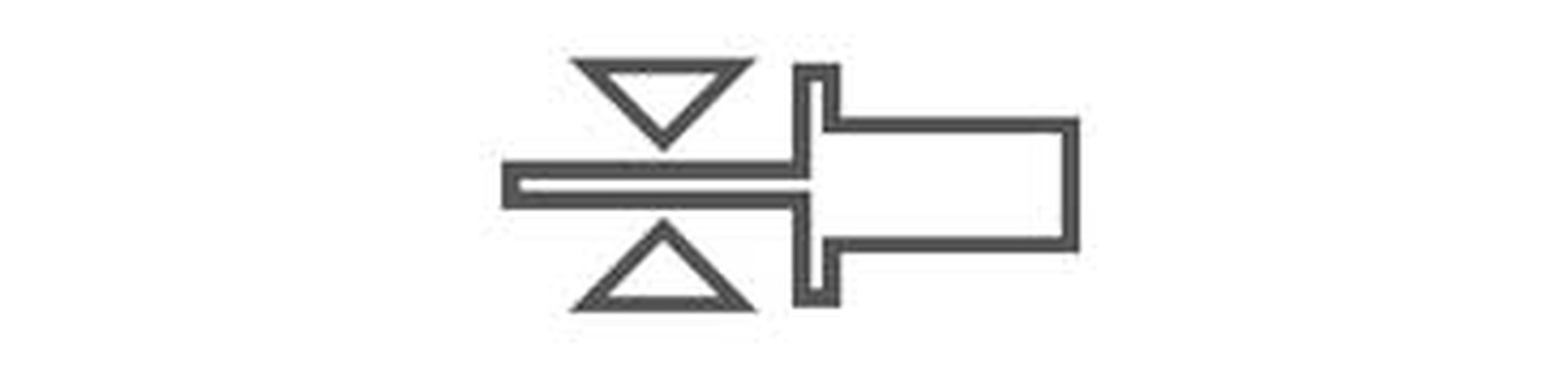

| S | מס׳ | מס׳ פריט | תיאור |
|---|---|---|---|
| ≤4,1 | 21825000264-0-1 | ערכה הכוללת את פריטים 1 ו-2 | |
| 1 | 321528000066-01-1 | פיית מסמרור מחזיקה 6.4 מ״מ | |
| 2 | 321528200017-0-2 | שרוול מוביל |
| S | מס׳ | מס׳ פריט | תיאור |
|---|---|---|---|
| ≤4,7 | 321825200278-0-1 | ערכה הכוללת את פריטים 1 ו-2 | |
| 1 | 321528000067-01-1 | פיית מסמרור מחזיקה 7.8 מ״מ | |
| 2 | 321528200017-0-2 | שרוול מוביל |
אחריות מטעם HADI למשך 24 חודשים, בכפוף לתנאי האחריות ולתצורת המוצר שסופקה.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור נטען לניטים מבניים Honsel Rivdom eBZ 3.
