ה-GB784 הוא כלי התקנה פנאומטי-הידראולי מסוג Hydro-Shift, המיועד להתקנת מסמרות עיוורות דו-פעולתיות מסדרת CHERRYLOCK 2000 וכן NAS1398, NAS1399, NAS1738 ו-NAS1739. משקלו 8 ליברות (3.62 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 0.875 אינץ' (22.2 מ"מ), וכוח המשיכה הנקוב הוא 2,650 ליברות (11.78 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.30 רגל מעוקבת תקנית למחזור (8.50 ליטר למחזור). כניסת האוויר כוללת תבריג צינור נקבה 1/4-18 לחיבור צינור האוויר של המשתמש.

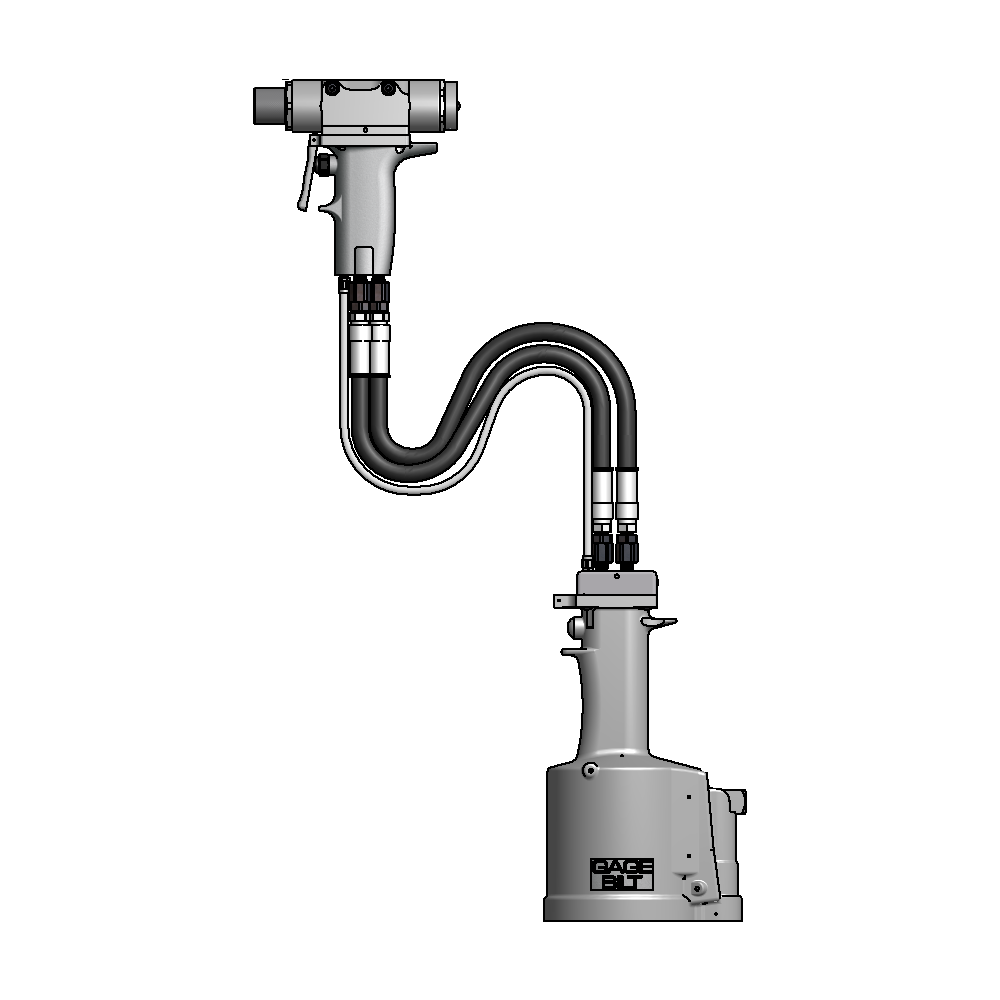

גרסאות GB784SH ו-GB784SR משתמשות במבנה מפוצל המפחית את המשקל המוחזק ביד.
| Weight (משקל) | 8 ליברות. (3.62 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 2,650 ליברות. (11.78 קילו-ניוטון) |
| Stroke (מהלך) | 0.875" (22.2 מ”מ) |
| Height (גובה) | 11.87 (301.6 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| RIVET DIA. (קוטר מסמרה) | NOSE ASSEMBLY (מכלול אף) | DIMENSION (מידה) | ||
|---|---|---|---|---|
| A | B | |||
| 3/32" | 3U-681-25 | 0.188 | 0.348 | |
| 3/32" | 3C-681-25 | 0.163 | 0.332 | |
| 1/8" | 4U-681-25 | 0.250 | 0.341 | |
| 1/8" | 4C-681-25 | 0.208 | 0.377 | |
| 1/8" | 4US-681-25 | 0.250 | 0.359 | |
| 1/8" | 4F-681-25 | 0.430 | 0.358 | |
| 1/8" | 4S-681-25 | 0.174 | 0.341 | |
| 5/32" | 5U-681-25 | 0.313 | 0.377 | |
| 5/32" | 5C-681-25 | 0.269 | 0.352 | |
| 5/32" | 5US-681-25 | 0.313 | 0.377 | |
| 5/32" | 5F-681-25 | 0.535 | 0.338 | |
| 5/32" | 5S-681-25 | 0.225 | 0.352 | |
| 3/16" | 6U-681-25 | 0.375 | 0.418 | |
| 3/16" | 6C-681-25 | 0.335 | 0.386 | |
| 3/16" | 6US-681-25 | 0.375 | 0.419 | |
| 3/16" | 6F-681-25 | 0.625 | 0.367 | |
| 3/16" | 6S-681-25 | 0.281 | 0.386 | |
| 1/4" | 8U-681-25 | 0.500 | 0.452 | |
| 1/4" | 8C-681-25 | 0.458 | 0.398 | |
| Nose assemblies are not furnished with the tool and must be purchased separately. In ordering heads be sure to specify the shank diameter and head style (universal or countersunk) of the rivets to be installed. The following pulling heads will fit directly on the GB784 Riveter. (NOTE: Cherry 681 series pulling heads fit directly on the GB784). (מכלולי האף אינם מסופקים עם GB784 ויש לרכוש אותם בנפרד. בהזמנה יש לציין את קוטר קנה המסמרה ואת תצורת הראש, אוניברסלי או שקוע. מכלולי האף המופיעים בטבלה מתחברים ישירות לכלי; גם מכלולי המשיכה מסדרת Cherry 681 מתאימים לחיבור ישיר.) | ||||
| GB784 installs the listed fasteners | ||||
| The numbers shown in the rivet columns above are the maximum grip length that can be installed with this tool. Dashes indicate those rivets sizes which cannot be installed in any grip length. | ||||
| BULBED CHERRYLOCK (NAS1738/39) | ||||||
|---|---|---|---|---|---|---|
| Gage Bilt TOOL (כלי) | NOSE ASSEMBLY (מכלול אף) | RIVET DIAMETER (קוטר) | ALUMINUM | MONEL | ||
| 2239 2249 | 2238 2248 | 2539 | 2538 | |||
| UNIV. HEAD | CTSK. HEAD | UNIV. HEAD | CTSK. HEAD | |||
| GB784 | XX-681-25 | –4 | ALL* | ALL* | ALL* | ALL* |
| –5 | ALL* | ALL* | ALL* | ALL* | ||
| –6 | ALL* | ALL* | ALL*** | ALL*** | ||
| The numbers shown in the rivet columns above are the maximum grip length that can be installed with this tool. Dashes indicate those rivets sizes which cannot be installed in any grip length. | ||||||
| GB784 installs the listed fasteners | ||||||
| *May require 95 PSI at tool. **Indicates maximum grip (ייתכן שיידרש בכלי לחץ עבודה של 95 PSI, וסימון בשתי כוכביות מציין את טווח האחיזה המרבי.) | ||||||
| STANDARD CHERRYLOCK (NAS1398/99 & HS4464 & HS5413) (סטנדרטי) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Gage Bilt TOOL (כלי) | NOSE ASSEMBLY (מכלול אף) | RIVET DIAMETER (קוטר) | ALUMINUM | MONEL | STAINLESS | |||
| 2163 2263 | 2162 2262 | 2563 | 2562 | 2643 2653 2663 | 2642 2652 2662 | |||
| UNIV. HEAD | CTSK. HEAD | UNIV. HEAD | CTSK. HEAD | UNIV. HEAD | CTSK. HEAD | |||
| GB784 | XX-681-25 | –4 | ALL | ALL | ALL | ALL | ALL | ALL |
| –5 | 8** | 8** | 8** | 9** | 8** | 9** | ||
| –6 | 8** | 8** | 8** | 9** | 8** | 9** | ||
| –8 | 8** | 8** | 8** | 9** | – | – | ||
| The numbers shown in the rivet columns above are the maximum grip length that can be installed with this tool. Dashes indicate those rivets sizes which cannot be installed in any grip length. | ||||||||
| GB784 installs the listed fasteners | ||||||||
| *May require 95 PSI at tool. **Indicates maximum grip (ייתכן שיידרש בכלי לחץ עבודה של 95 PSI, וסימון בשתי כוכביות מציין את טווח האחיזה המרבי.) | ||||||||
| Image (תמונה) | Model (דגם) | Role (התאמה) | PDF (מסמך) |
|---|---|---|---|
 | 3C-681-25 | מומלץ | |
 | 3F-681-25 | מומלץ | |
 | 3S-681-25 | מומלץ | |
 | 3U-681-25 | מומלץ | |
 | 3US-681-25 | מומלץ | |
 | 456MAX-680-31 | מומלץ | |
 | 4C-640A-50 | תואם חלופי | |
 | 4C-681-25 | מומלץ | |
 | 4U-640A-50 | תואם חלופי | |
 | 4U-681-25 | מומלץ | |
 | 5C-640A-50 | תואם חלופי | |
 | 5C-681-25 | מומלץ | |
 | 5U-640A-50 | תואם חלופי | |
 | 5U-681-25 | מומלץ | |
 | 681-25 | מומלץ | |
 | 6C-640A-50 | תואם חלופי | |
 | 6C-681-25 | מומלץ | |
 | 6U-640A-50 | תואם חלופי | |
 | 6U-681-25 | מומלץ | |
 | 8C-640A-50 | תואם חלופי | |
 | 8C-681-25 | מומלץ | |
 | 8U-640A-50 | תואם חלופי | |
 | 8U-681-25 | מומלץ |
