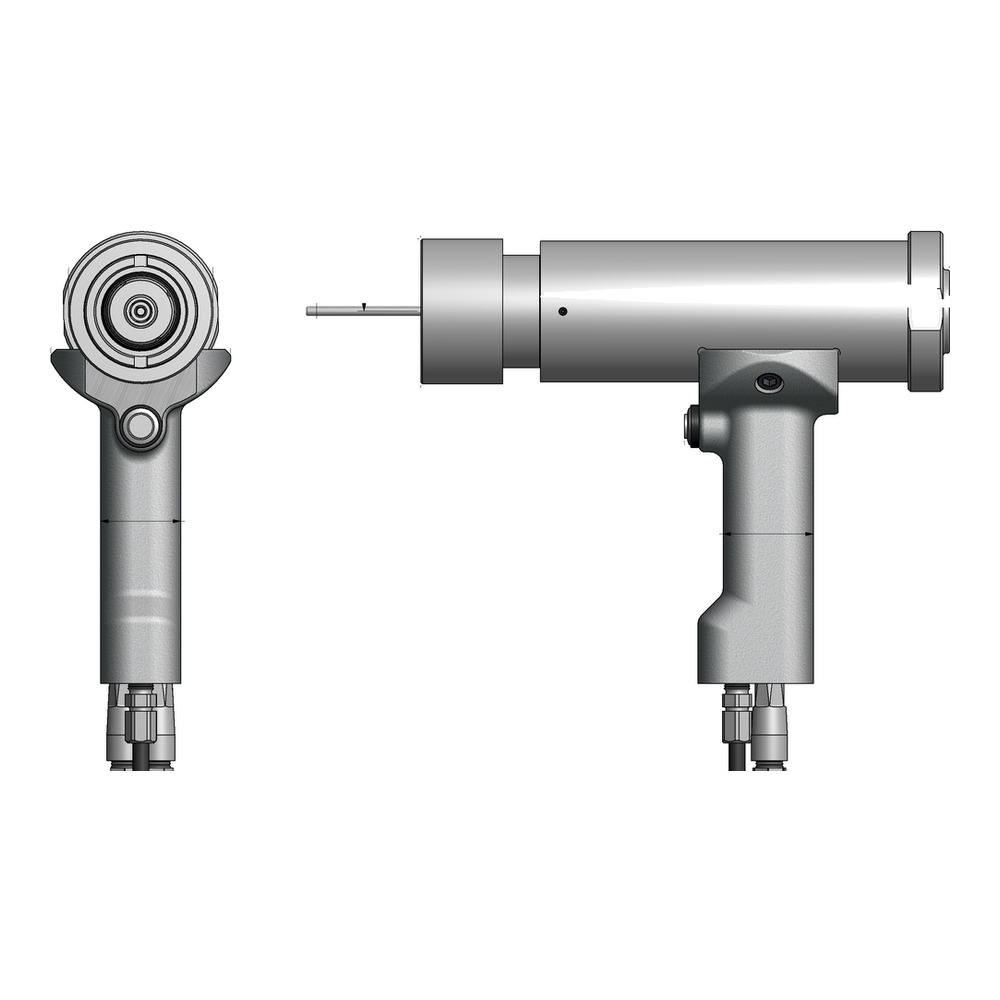

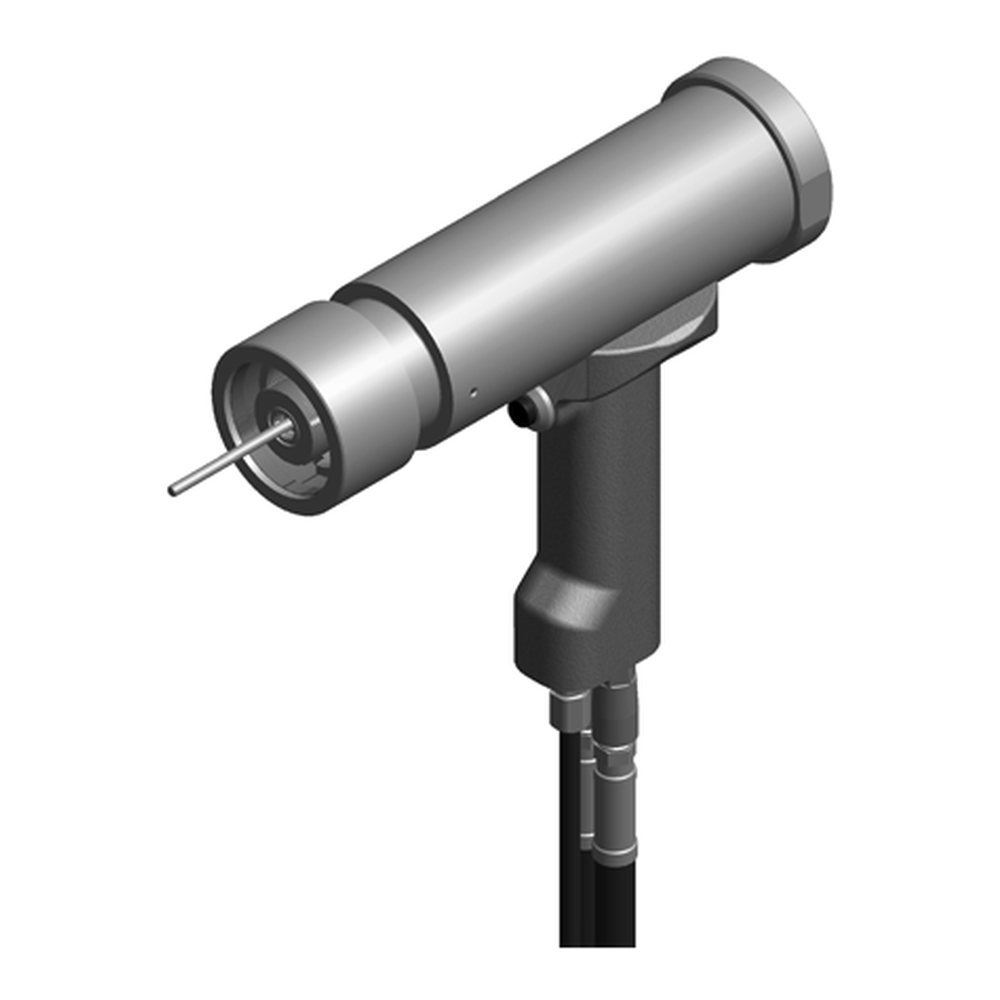

ה-GB7624, המופעל חשמלית, וה-GB7624A, המופעל באוויר, הם כלי התקנה הידראוליים המתאימים למחברי Lockbolt תקניים בקוטר 5/8 אינץ' ו-3/4 אינץ'.
ה-GB7624, המופעל חשמלית, וה-GB7624A, המופעל באוויר, הם כלי התקנה הידראוליים המתאימים למחברי Lockbolt תקניים בקוטר 5/8 אינץ' ו-3/4 אינץ'.
ה-GB7624, המופעל חשמלית, וה-GB7624A, המופעל באוויר, הם כלי התקנה הידראוליים המתאימים למחברי Lockbolt תקניים בקוטר 5/8 אינץ' ו-3/4 אינץ'. משקלם 15 ליברות (6.8 ק"ג), וניתן להפעילם בכל תנוחה. מהלך התקנת המחבר הוא 1.970 אינץ' (50.0 מ"מ), וכוח המשיכה הנקוב הוא 40,000 ליברות (177.9 קילו-ניוטון).
| Weight (משקל) | 15 ליברות. (6.8 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 40,000 ליברות. (177.9 קילו-ניוטון) |
| Stroke (מהלך) | 1.970" (50.0 מ”מ) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | HYDRAULIC PRESSURE REQUIRED (לחץ הידראולי נדרש) | |
|---|---|---|---|
| PULL PSI | RETURN PSI | ||
| 1/2" | 16-7624-40 | 5400-5700 | 2200-2400 |
| 5/8" | 20-585-41 | 6200-6400 | 3600-3800 |
| 3/4" | 24-585-46 | 8800-9200 | 3800-4200 |
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | HYDRAULIC PRESSURE REQUIRED (לחץ הידראולי נדרש) | |
|---|---|---|---|
| PULL PSI | RETURN PSI | ||
| 1/2" | BOM16-7624B-40 | 5400-5700 | 2200-2400 |
| 5/8" | BOM20-585-41 | 6200-6400 | 3600-3800 |
| 3/4" | BOM24-585-46 | 8800-9200 | 3800-4200 |
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | HYDRAULIC PRESSURE REQUIRED (לחץ הידראולי נדרש) | |
|---|---|---|---|
| PULL PSI | RETURN PSI | ||
| 5/8" 3/4" | Contact HADI Technologies for application requirements (לבדיקת דרישות היישום יש לפנות לחדי טכנולוגיות.) | ||
| DIA. (קוטר) | NOSE ASSEMBLY (מכלול אף) | HYDRAULIC PRESSURE REQUIRED (לחץ הידראולי נדרש) | |
|---|---|---|---|
| PULL PSI | RETURN PSI | ||
| 16 מ”מ | Contact HADI Technologies for application requirements (לבדיקת דרישות היישום יש לפנות לחדי טכנולוגיות.) | ||
| GB7624(A) installs the listed fasteners (הכלי Gage Bilt GB7624(A) מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| See nose assembly information (data sheets) (מידע נוסף נמצא בדפי הנתונים של ראשי הסמרור.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE ASSEMBLY EXTENDS FROM THE TOOL. (I.e. -25 = 2.5 inches) (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –25 מציין 2.5 אינץ'.) |
| Image (תמונה) | Model (דגם) | Role (התאמה) | PDF (מסמך) |
|---|---|---|---|
 | 20-585-41 | תואם חלופי | |
 | 24-585-46SC | תואם חלופי | |
 | 16-7624-40 | מומלץ | |
 | 16-7624-41 | מומלץ | |

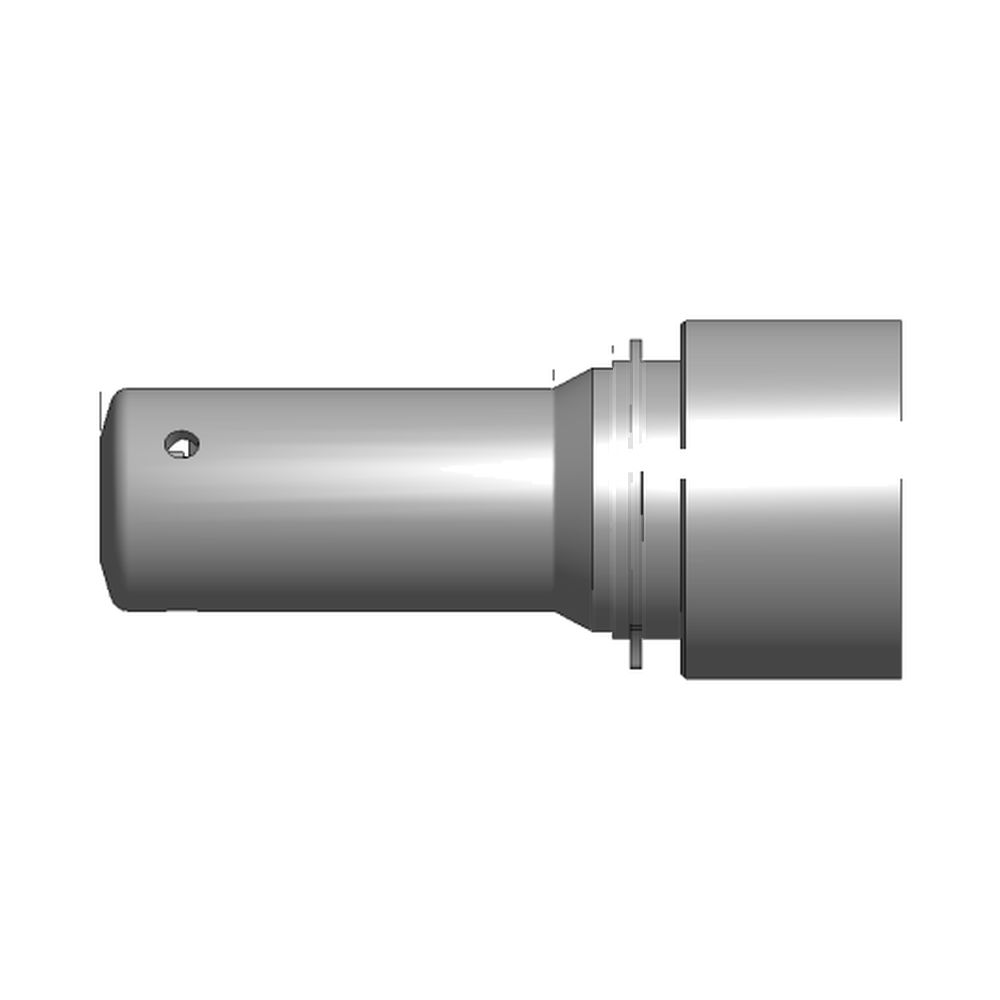

 | BOM16-7624A-40 | מומלץ | |
 | BOM16-7624B-40 | תואם חלופי | |
 | BOM20-585-41 | תואם חלופי | |
 | BOM24-585-46 | תואם חלופי | |
 | HP12MM-7624-40 | מומלץ | |
 | HP16-7624-40 | מומלץ | |
 | HP20-585-41 | מומלץ |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור הידראולי Gage Bilt GB7624/GB7624A.
