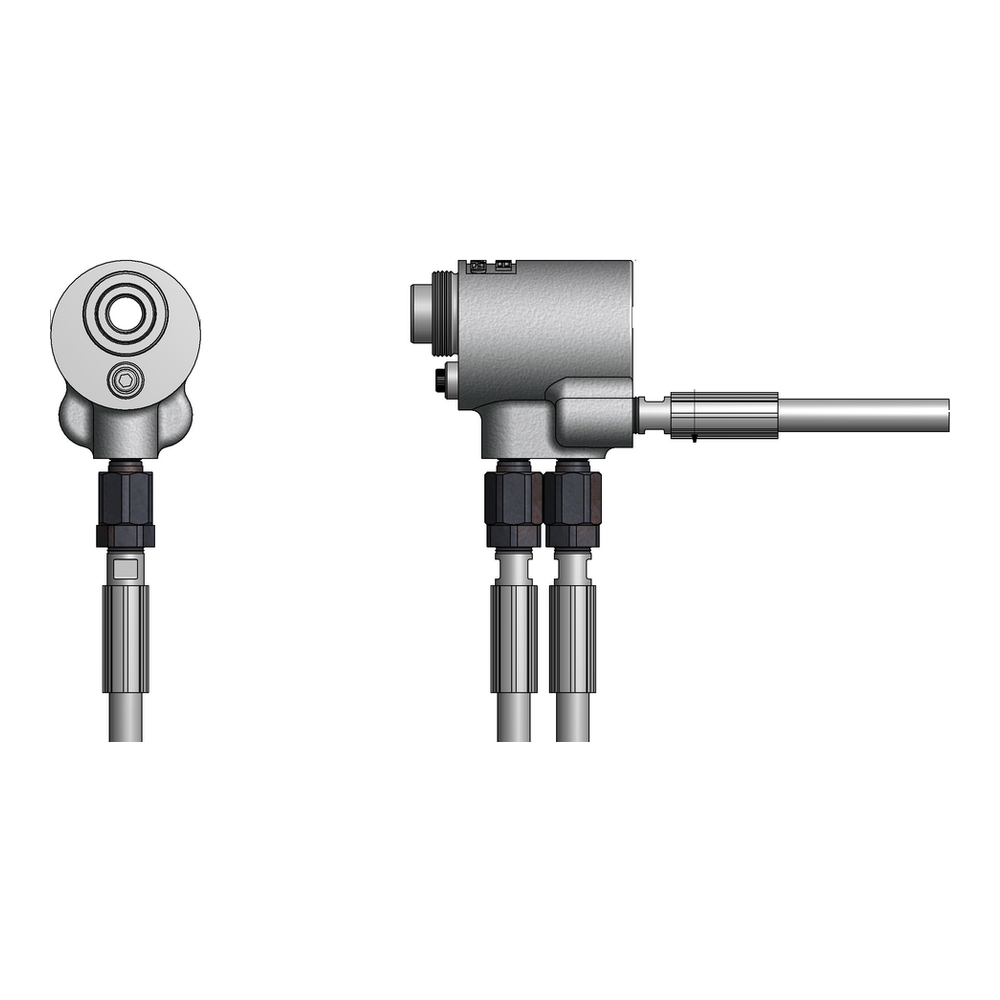

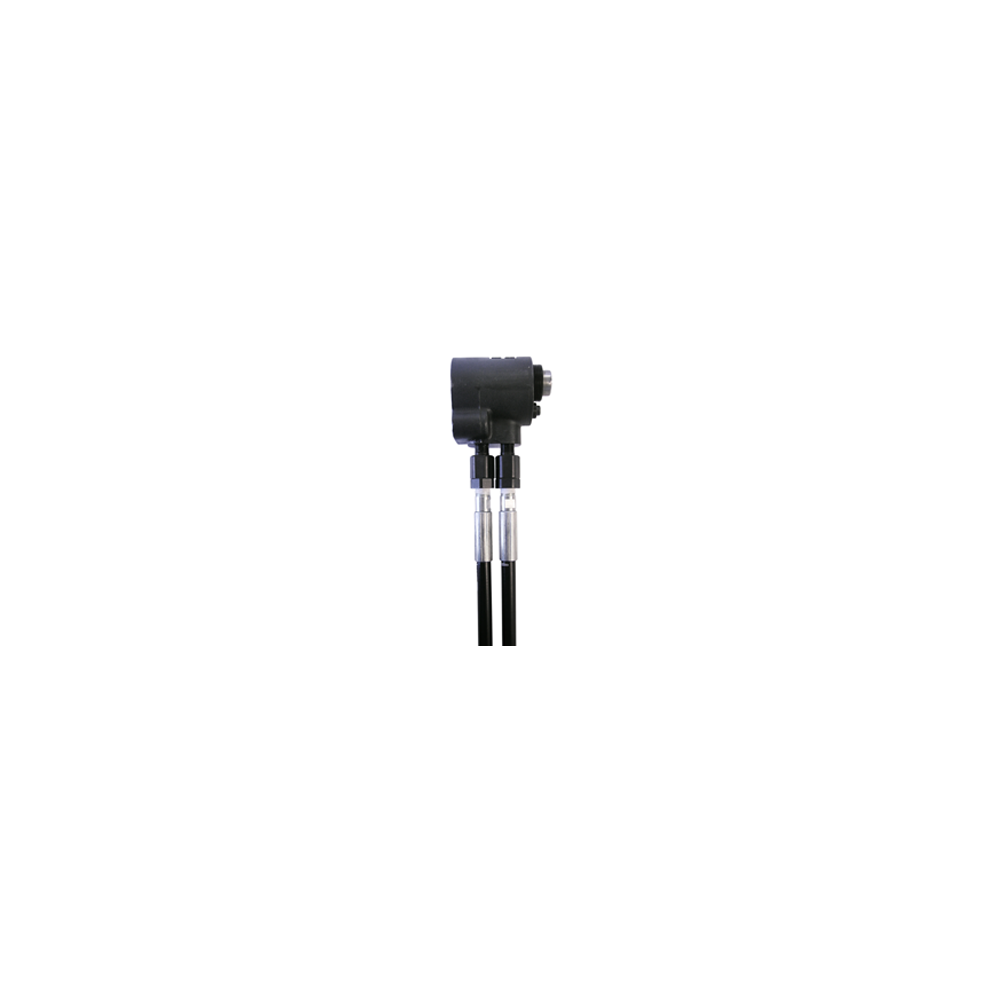

ה-GB206-500 וה-GB206-500(A) הם כלי התקנה הידראוליים, המיועדים להתקנה יעילה של מחברים עיוורים, מחברי Lockbolt ומחברי Magna-Grip בקוטר עד 3/16 אינץ'. משקלם מעט יותר מ-3 ליברות (1.36 ק"ג), וניתן להפעילם בכל תנוחה. מהלך התקנת המחבר הוא 0.500 אינץ' (12.7 מ"מ), וכוח המשיכה הנקוב הוא 5,825 ליברות (25.9 קילו-ניוטון).
| Weight (משקל) | 3 ליברות. (1.36 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 5,825 ליברות. (25.9 קילו-ניוטון) |
| Stroke (מהלך) | 0.500” (12.7 מ”מ) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 5/32" | NAST05-25OSSG NASS05-25OSSG | NAST05-30OSSG NASS05-30OSSG | NAST05-34OSSG NASS05-34OSS |
| 3/16" | NAS06-25OSSG | NAS06-30OSSG | NAS06-34OSSG |
| 1/4" | NAS08-25OSSG | NAS08-30OSSG | NAS08-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 4 מ”מ | MGP4-25OSSG | MGP4-30OSSG | MGP4-34OSSG |
| 5 מ”מ | MGP5-25OSSG | MGP5-30OSSG | MGP5-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 5/32" | LGP05-25OSSG | LGP05-30OSSG | LGP05-34OSSG |
| 3/16" | LGP06-25OSSG | LGP06-30OSSG | LGP06-34OSSG |
| 7/32" | LGP07-25OSSG | LGP07-30OSSG | LGP07-34OSSG |
| 1/4" | LGP08-25OSSG | LGP08-30OSSG | LGP08-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 4 מ”מ | MLGP4-25OSSG | MLGP4-30OSSG | MLGP4-34OSSG |
| 5 מ”מ | MLGP5-25OSSG | MLGP5-30OSSG | MLGP5-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/8" | MLS04-27OSSG | SMLS04-37OSSG |
| 5/32" | SMLS05-27OSSG | SMLS05-37OSSG |
| 3/16" | SMLS06-27OSSG | SMLS06-37OSSG |
| 1/4" | SMLS08-27OSSG | SMLS08-37OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 5/32" | SB05-27OSSG | SB05-37OSSG |
| 3/16" | SB06-27OSSG | SB06-37OSSG |
| 1/4" | SB08-27OSSG | SB08-37OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 3/16" | UAB06-27OSSG | UAB06-37OSSG |
| 1/4" | UAB08-27OSSG | UAB08-37OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/4" | 08MAX-27OSSG | 08MAX-37OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/8" | 4A-27OSSG | 4A-37OSSG |
| 5/32" | 5A-27OSSG | 5A-37OSSG |
| 3/16" | 6A-27OSSG | 6A-37OSSG |
| 1/4" | SMLS08-27OSSG | SMLS08-37OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 13/64" | ASP06-27OSSG | ASP06-37OSSG |
| 17/64" | ASP08-27OSSG | ASP08-37OSSG |
| 21/64" | ASP10-27OSSG | ASP10-37OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/8" | MBC04-27OSSG 3 | MBC04-37OSSG 3 |
| 5/32" | MBC05-27OSSG 3 | MBC05-37OSSG 3 |
| 3/16" | MBC06-27OSSG 3 | MBC06-37OSSG 3 |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 13/64" | GS8-32OSSG | GS8-42OSSG |
| 17/64" | GS10-32OSSG | GS10-42OSSG |
| GB206-500 installs the listed fasteners (הכלי Gage Bilt GB206-500 מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| 1) -30 STRADDLE NOSES ARE DEISIGNED TO REACH OVER THE COLLAR (1) ראשי הסמרור החובקים מדגם –30 מתוכננים לעבור מעל הקולר.) | |
| 2) BACS53B -10 ONLY (2) מתאים ל-BACS53B –10 בלבד.) | |
| 3) MAY REQUIRE MORE THAN ONE PULL (3) ייתכן שתידרש יותר ממשיכה אחת.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE ASSEMBLY EXTENDS FROM THE TOOL. (I.e. -25 = 2.5 inches) (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –25 מציין 2.5 אינץ'.) | |
| NOTE : XX-25OSSG, XX-30OSSG & XX-34OSSG Offset Nose Assemblies are supplied with a one-piece Super Grip Jaw Assembly for dry applications. For wet applications where sealant is used, XX-25OS, XX-30OS & XX-34OS Offset Nose Assemblies may be ordered. The “OS” designates that the Offset Nose Assembly will come with loose Jaws, Follower, Spring and Locator for easier cleaning. Please note this only applies to cartridge style Offset Noses listed above. (הערה: ראשי הסמרור הזוויתיים XX-25OSSG, XX-30OSSG ו-XX-34OSSG מסופקים עם מכלול לסת Super Grip אחוד ליישומים יבשים. ליישומים רטובים שבהם משתמשים בחומר איטום ניתן להזמין את ראשי הסמרור הזוויתיים XX-25OS, XX-30OS ו-XX-34OS. הסימון OS מציין שראש הסמרור הזוויתי מסופק עם לסתות, דוחף, קפיץ וממקם נפרדים, כדי להקל על הניקוי. הוראה זו חלה רק על ראשי הסמרור הזוויתיים בתצורת מחסנית המפורטים לעיל.) |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור הידראולי Gage Bilt GB206-500/GB206-500(A).
