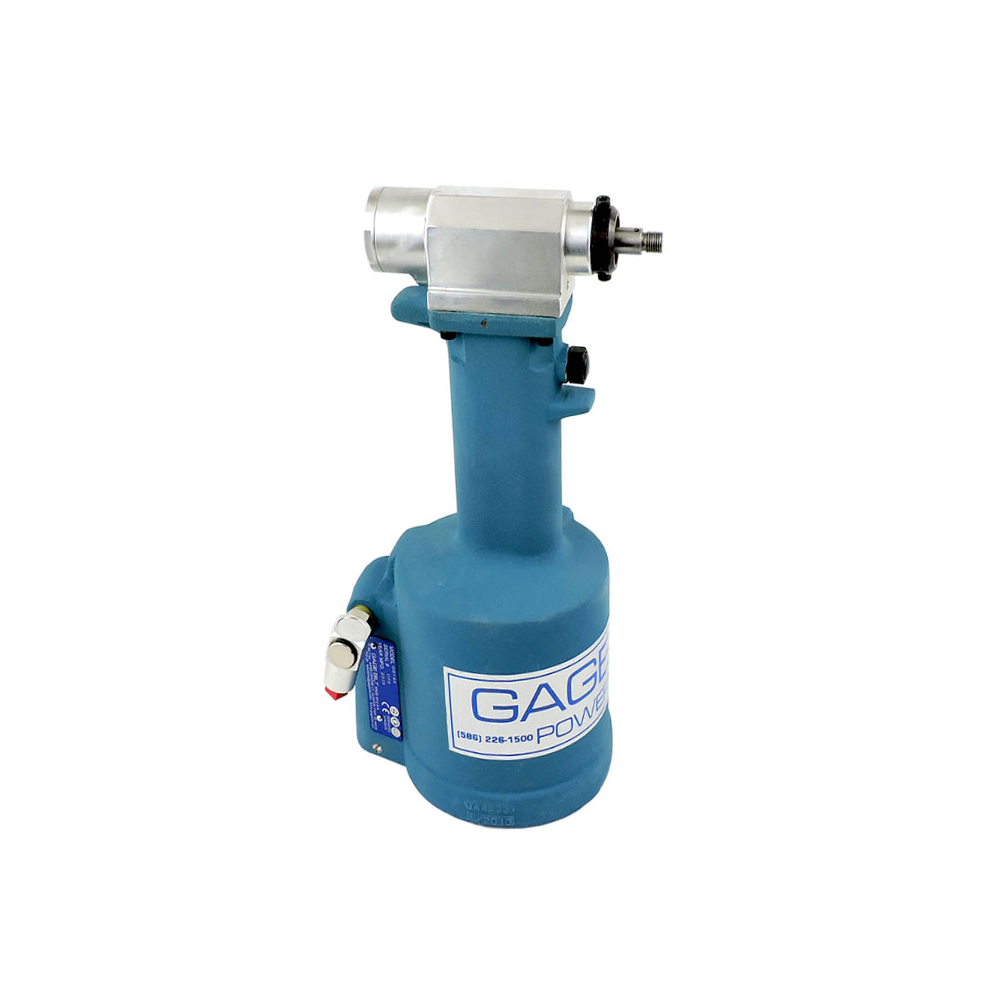

כלי סמרור פנאומטי-הידראולי Gage Bilt GB740 בתצוגת מוצר על רקע לבן - Gage Bilt GB740 pneudraulic riveting tool shown on a white background

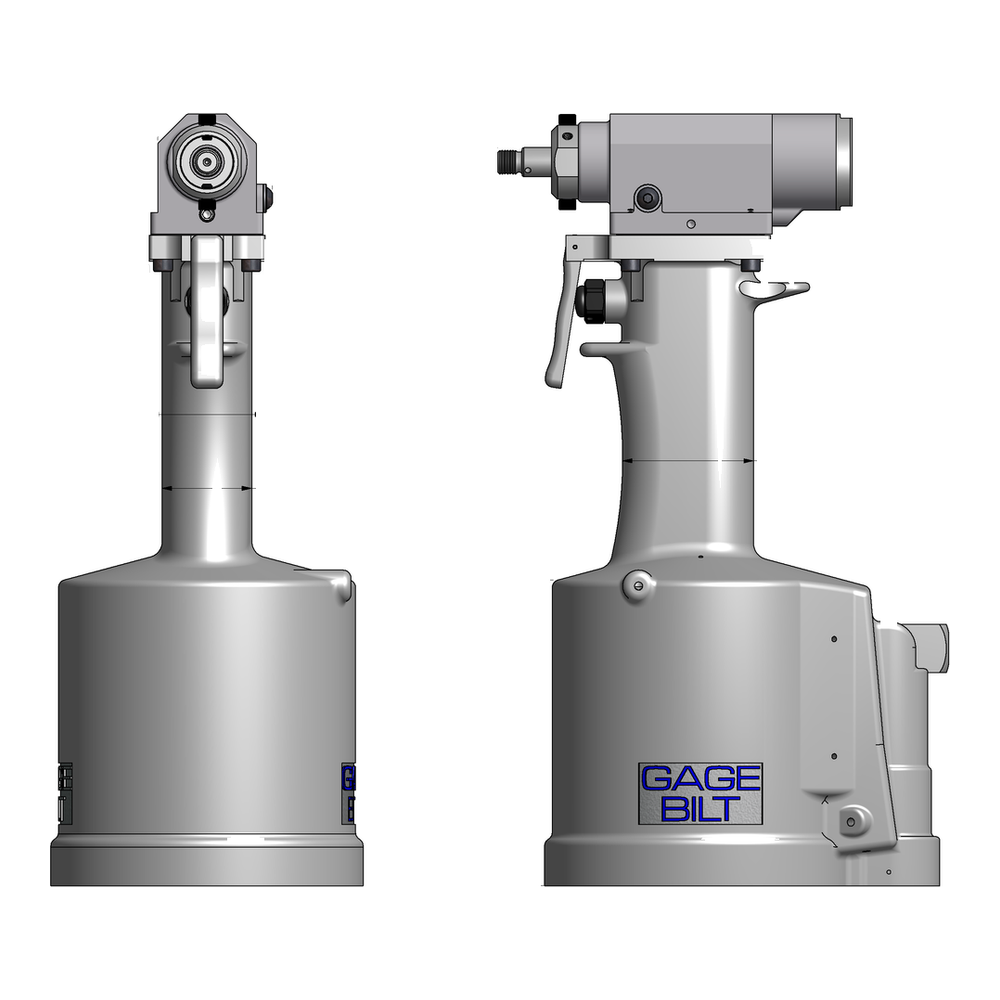

מבט נוסף על כלי סמרור פנאומטי-הידראולי Gage Bilt GB740 - Additional view of the Gage Bilt GB740 pneudraulic rivet tool
כלי סמרור פנאומטי-הידראולי Gage Bilt GB740 בתצוגת מוצר על רקע לבן - Gage Bilt GB740 pneudraulic riveting tool shown on a white background
מבט נוסף על כלי סמרור פנאומטי-הידראולי Gage Bilt GB740 - Additional view of the Gage Bilt GB740 pneudraulic rivet tool
כלי סמרור פנאומטי-הידראולי Gage Bilt GB740 בתצוגת מוצר על רקע לבן - Gage Bilt GB740 pneudraulic riveting tool shown on a white background

כלי סמרור פנאומטי-הידראולי Gage Bilt GB740

GB740 הוא כלי ייצור פנאומטי-הידראולי מהיר ועמיד לעבודה עם מסמרות עיוורות.

סקירה

GB740 הוא כלי ייצור פנאומטי-הידראולי מהיר ועמיד לעבודה עם מסמרות עיוורות.

מידע ויישומים

תיאור

ה-GB740 הוא כלי התקנה פנאומטי-הידראולי המיועד להתקנה יעילה של מסמרות עיוורות. משקלו 6.50 ליברות (2.95 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 1.330 אינץ' (33.78 מ"מ), וכוח המשיכה הנקוב הוא 2,400 ליברות (10.7 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.30 רגל מעוקבת תקנית למחזור (8.50 ליטר למחזור). כניסת האוויר כוללת תבריג צינור נקבה 1/4-18 לחיבור צינור האוויר של המשתמש.

מידע נוסף על המוצר

GB740 הוא כלי ייצור מהיר ועמיד לעבודה עם מסמרות עיוורות.

מפרט וטבלאות טכניות

GB740 Info:

Weight (משקל)6.50 ליברות. (2.95 ק”ג)
Rated Pull Load (כוח משיכה נקוב)2,400 ליברות. (10.7 קילו-ניוטון)
Stroke (מהלך)1.330” (33.78 מ”מ)
Width (רוחב)6.17 (156.7 מ”מ)
Noise Level (רמת רעש)less than 81.5 dB(A)
Warranty (אחריות)1 year (שנה אחת)

NUT PLATE RIVETS MS20600 SERIES CCR244/264/274 MS/9SP/PT BACR15CC/CF/DA/DR

DIA. (קוטר)STRAIGHT (ישר)RIGHT ANGLE (זווית ישרה)OFFSET (זוויתי)
1/84C-740B-524C-715A-54RA 1, 24C-715A-40OS 1
5/325C-740B-525C-715A-54RA 1, 25C-715-40OS 1
3/166C-740B-526C-715A-54RA 1, 26C-715-40OS 1
1/48C-740B-52

"A" CODE NAS1398A, NAS1399A NAS1738A, NAS1739A

DIA. (קוטר)STRAIGHT (ישר)RIGHT ANGLE (זווית ישרה)OFFSET (זוויתי)
1/84A-740B-524A-715A-54RA 1, 24A-715-40OS 1
5/325A-740B-525A-715A-54RA 1, 25A-715-40OS 1
3/166A-740B-526A-715A-54RA 1, 26A-715-40OS 1
1/48A-740B-52

CHERRYLOCK NAS1398, NAS 1399 3 NAS1738, NAS 1739 4

DIA. (קוטר)STRAIGHT (ישר)OFFSET (זוויתי)
1/84C-640-644C-640A-50
5/325C-640-645C-640A-50
3/166C-640-646C-640A-50
1/48C-640-648C-640A-50

GROUND STUD M83454 & BACS53B (פיני הארקה)

DIA. (קוטר)STRAIGHT (ישר)RIGHT ANGLE (זווית ישרה)OFFSET (זוויתי)
8/32GS8-715B-43 1GS8-715A-54RA 1, 2GS8-715A-40OS 1

FOOTNOTES (הערות שוליים)

GB740 installs the listed fasteners (הכלי Gage Bilt GB740 מתאים להתקנת המחברים המפורטים לעיל.)
1) REQUIRES 740715 ADAPTER. (1) נדרש מתאם 740715.)
2) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN 1 PULL. (2) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר מ-1 משיכה.)
3) 1/4 DIAMETER ALUMINUM & MONEL ONLY. (3) בקוטר 1/4, מתאים לאלומיניום ול-MONEL בלבד.)
4) THRU 3/16 DIAMETER ONLY. (4) מתאים לקוטר של עד 3/16 בלבד.)
*ALL COUNTERSUNK 'C' NOSE ASSEMBLIES MAY BE USED TO INSTALL BOTH UNIVERSAL AND COUNTERSUNK HEAD RIVETS. (* כל ראשי הסמרור השקועים מסדרת C מתאימים להתקנת מסמרות בעלות ראש אוניברסלי או ראש שקוע.)
NOTE : NOTE: THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -52 = 5.2 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –52 מציין 5.2 אינץ'.)

ראשי סמרור תואמים

Image (תמונה)Model (דגם)Role (התאמה)PDF (מסמך)
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 45A-740B-52 על רקע לבן - Clean product view of Gage Bilt 45A-740B-52 nose assembly on a white background45A-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 45U-740B-52 על רקע לבן - Clean product view of Gage Bilt 45U-740B-52 nose assembly on a white background45U-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 4A-740B-52 על רקע לבן - Clean product view of Gage Bilt 4A-740B-52 nose assembly on a white background4A-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 4C-640A-50 על רקע לבן - Clean product view of Gage Bilt 4C-640A-50 nose assembly on a white background4C-640A-50מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 4U-640A-50 על רקע לבן - Clean product view of Gage Bilt 4U-640A-50 nose assembly on a white background4U-640A-50מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 5A-740B-52 על רקע לבן - Clean product view of Gage Bilt 5A-740B-52 nose assembly on a white background5A-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 5C-640A-50 על רקע לבן - Clean product view of Gage Bilt 5C-640A-50 nose assembly on a white background5C-640A-50מומלץPDF

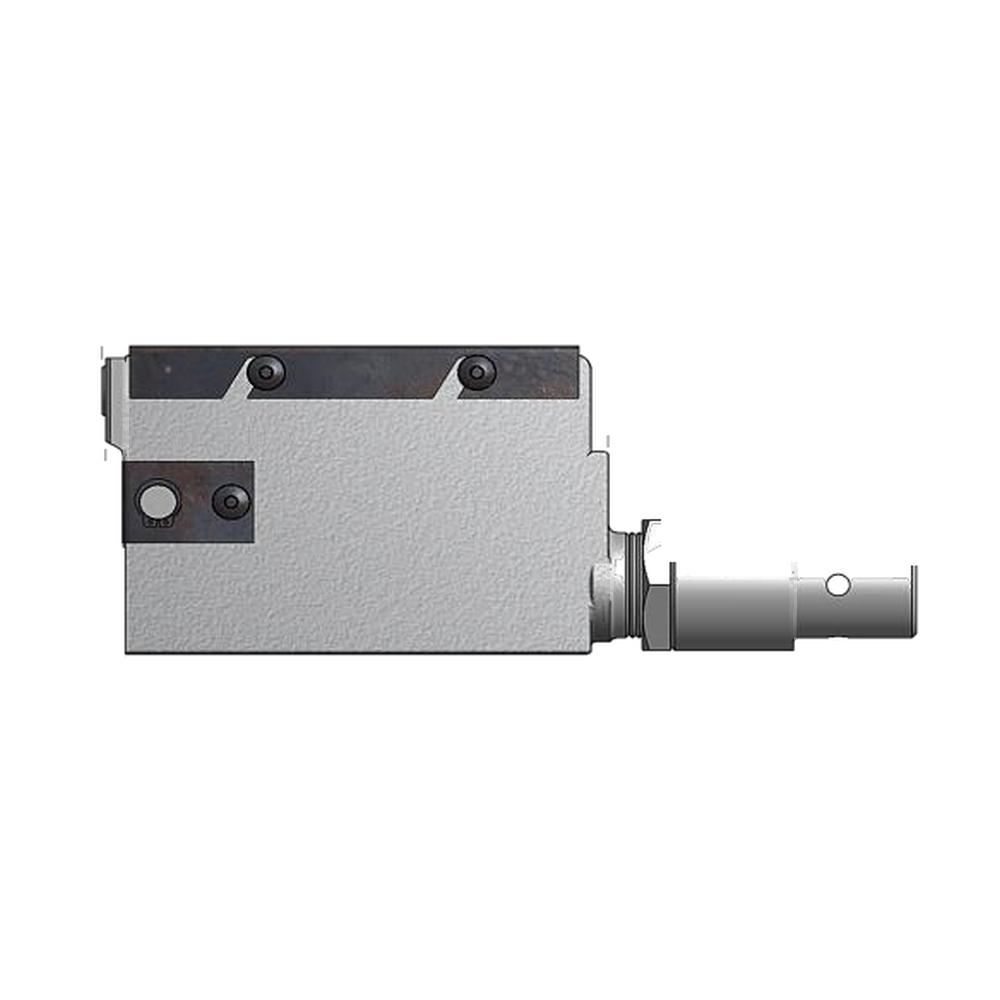

תצוגת מוצר נקייה של ראש סמרור Gage Bilt 5U-640A-50 על רקע לבן - Clean product view of Gage Bilt 5U-640A-50 nose assembly on a white background5U-640A-50מומלץPDF

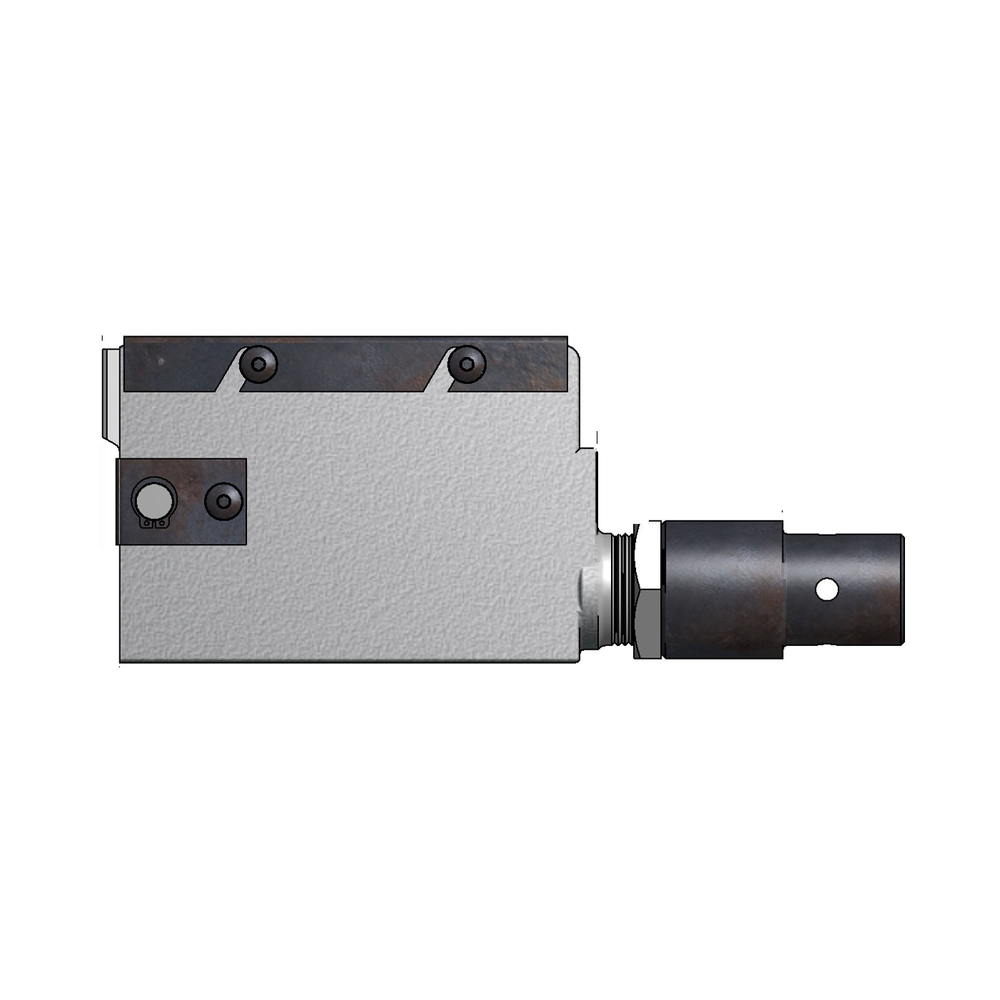

תצוגת מוצר נקייה של ראש סמרור Gage Bilt 640A-50 על רקע לבן - Clean product view of Gage Bilt 640A-50 nose assembly on a white background640A-50מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 68C-740B-52 על רקע לבן - Clean product view of Gage Bilt 68C-740B-52 nose assembly on a white background68C-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 6A-740B-52 על רקע לבן - Clean product view of Gage Bilt 6A-740B-52 nose assembly on a white background6A-740B-52מומלץPDF

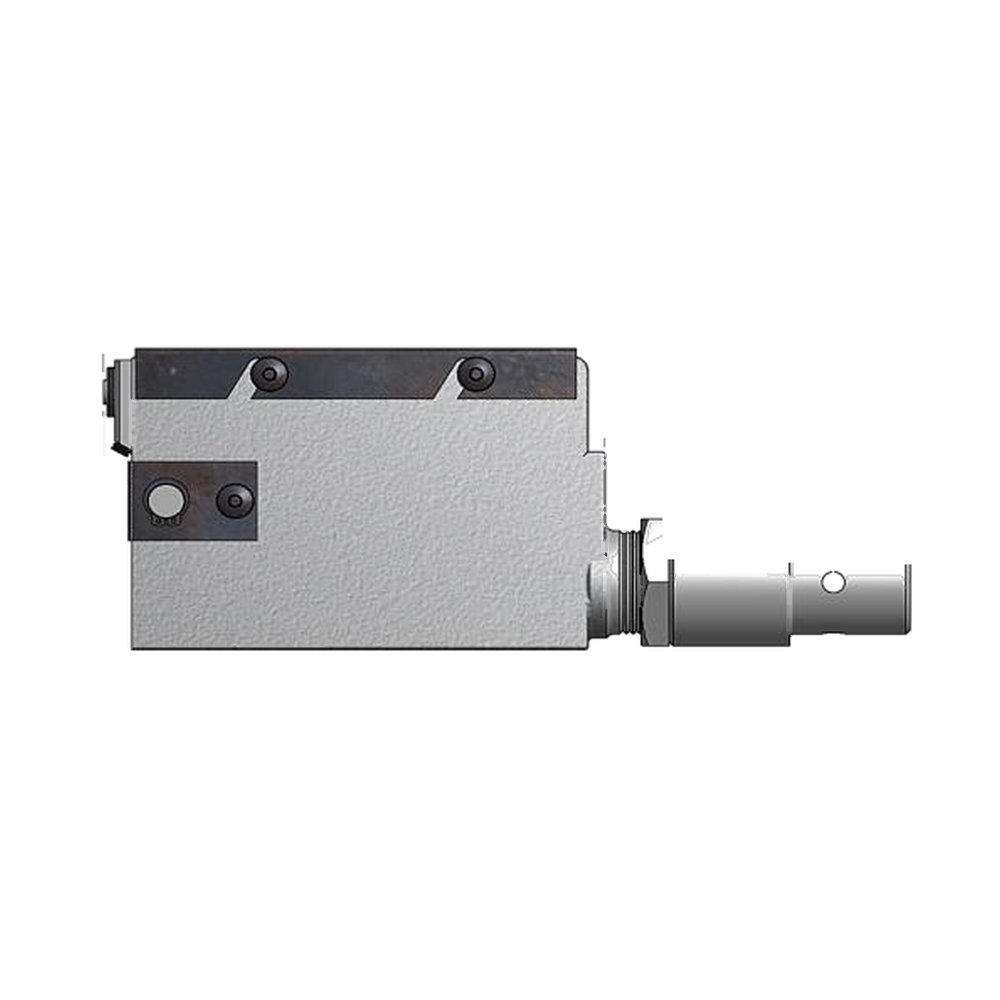

תצוגת מוצר נקייה של ראש סמרור Gage Bilt 6C-640A-50 על רקע לבן - Clean product view of Gage Bilt 6C-640A-50 nose assembly on a white background6C-640A-50מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 6C-740B-52 על רקע לבן - Clean product view of Gage Bilt 6C-740B-52 nose assembly on a white background6C-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 6U-640A-50 על רקע לבן - Clean product view of Gage Bilt 6U-640A-50 nose assembly on a white background6U-640A-50מומלץPDF

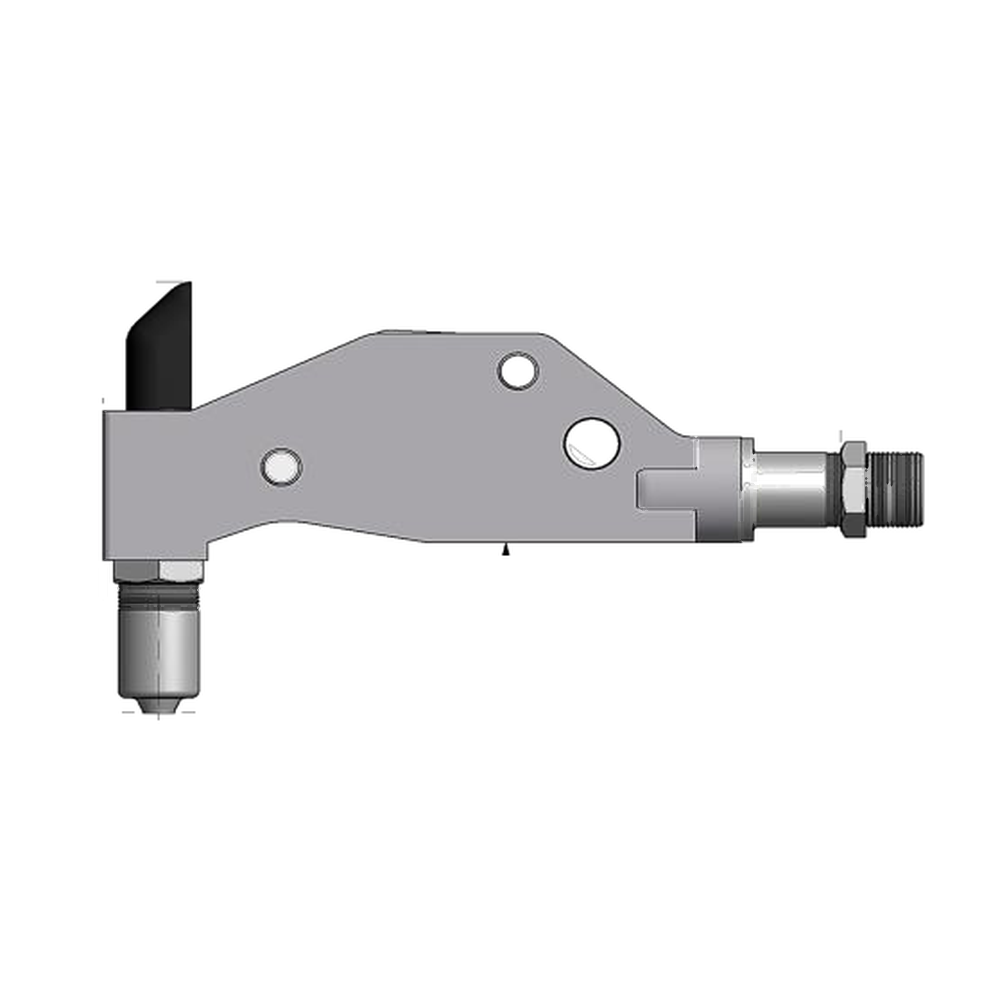

תצוגת מוצר נקייה של ראש סמרור Gage Bilt 8A-715A-54RA על רקע לבן - Clean product view of Gage Bilt 8A-715A-54RA nose assembly on a white background8A-715A-54RAמומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 8A-740B-52 על רקע לבן - Clean product view of Gage Bilt 8A-740B-52 nose assembly on a white background8A-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 8C-640A-50 על רקע לבן - Clean product view of Gage Bilt 8C-640A-50 nose assembly on a white background8C-640A-50מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 8C-740B-52 על רקע לבן - Clean product view of Gage Bilt 8C-740B-52 nose assembly on a white background8C-740B-52מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt 8U-640A-50 על רקע לבן - Clean product view of Gage Bilt 8U-640A-50 nose assembly on a white background8U-640A-50מומלץPDF
תצוגת מוצר נקייה של ראש סמרור Gage Bilt GS10-740C-52 על רקע לבן - Clean product view of Gage Bilt GS10-740C-52 nose assembly on a white backgroundGS10-740C-52מומלץPDF
