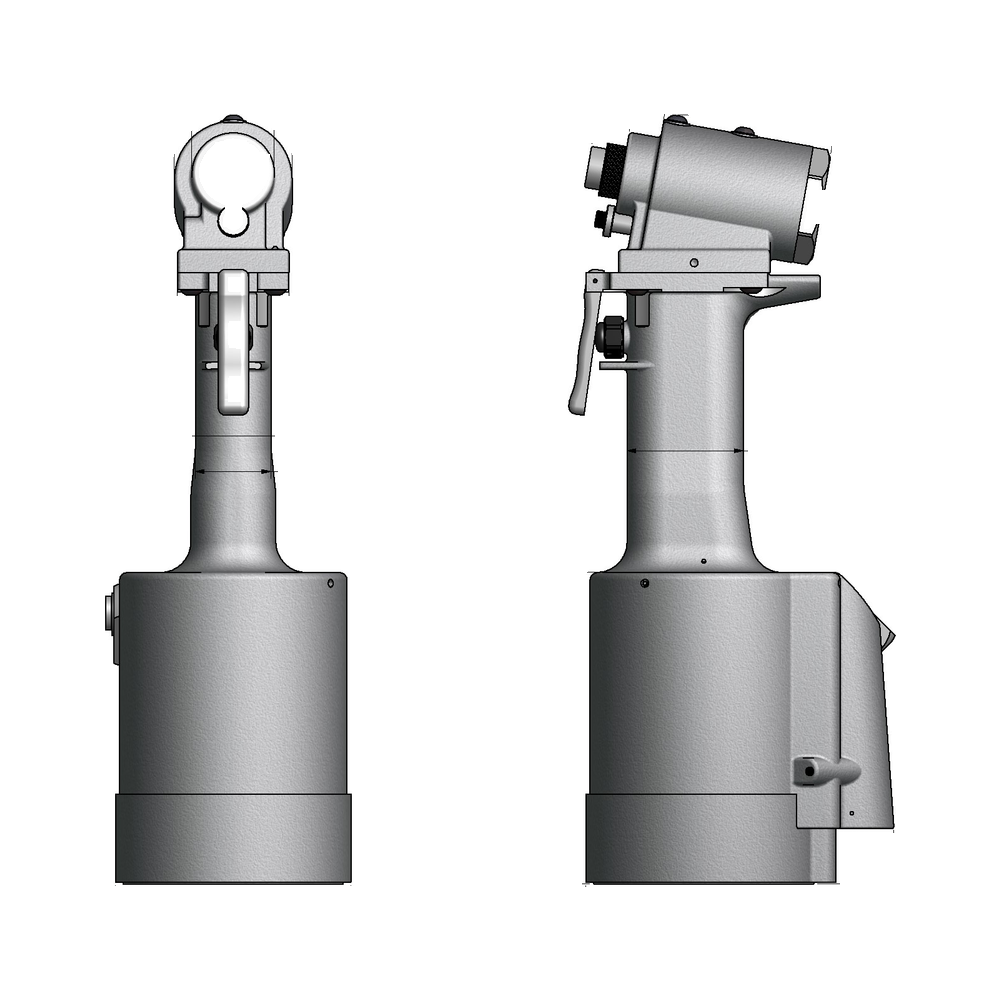

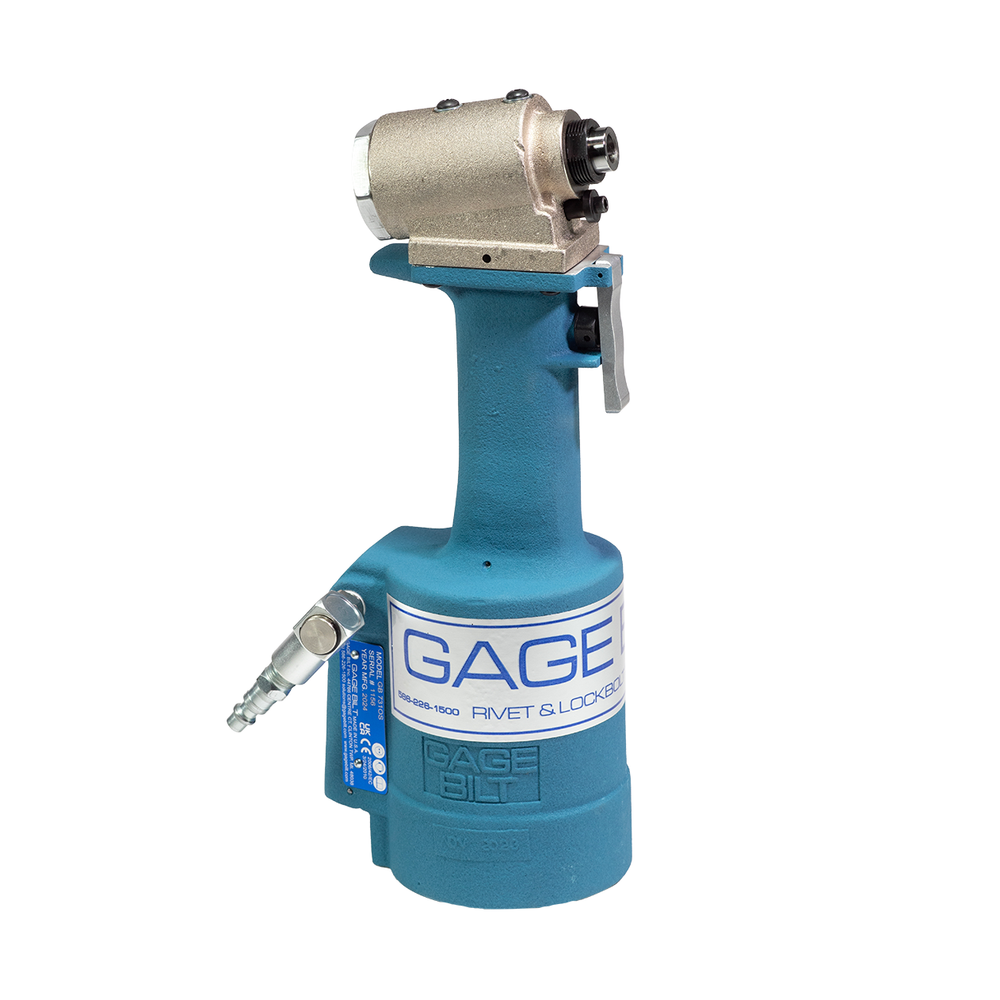

ה-GB731OS הוא כלי התקנה פנאומטי-הידראולי המיועד להתקנה יעילה של מסמרות עיוורות ומחברי Lockbolt. משקלו 5.75 ליברות (2.6 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 0.600 אינץ' (15.24 מ"מ), וכוח המשיכה הנקוב הוא 4,800 ליברות (21.35 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.16 רגל מעוקבת תקנית למחזור (4.53 ליטר למחזור). כניסת האוויר כוללת תבריג צינור נקבה 1/4-18 לחיבור צינור האוויר של המשתמש.
| Weight (משקל) | 5.75 ליברות. (2.6 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 4,800 ליברות. (21.35 קילו-ניוטון) |
| Stroke (מהלך) | 0.600" (15.24 מ”מ) |
| Height (גובה) | 12.67 (321.8 מ”מ) |
| Width (רוחב) | 5.07 (128.8 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 5/32" | NAST05-25OSSG NASS05-25OSSG | NAST05-30OSSG NASS05-30OSSG | NAST05-34OSSG NASS05-34OSSG |
| 3/16" | NAS06-25OSSG | NAS06-30OSSG | NAS06-34OSSG |
| 1/4" | NAS08-25OSSG | NAS08-30OSSG | NAS08-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 4 מ”מ | MGP4-25OSSG | MGP4-30OSSG | MGP4-34OSSG |
| 5 מ”מ | MGP5-25OSSG | MGP5-30OSSG | MGP5-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 5/32" | LGP05-204C-25OS | LGP05-204C-30OS | LGP05-204C-34OS |
| 3/16" | LGP06-204C-25OS | LGP06-204D-30OS | LGP06-204C-34OS |
| 7/32" | LGP07-204C-25OS | LGP07-204D-30OS | LGP07-204C-34OS |
| 1/4" | LGP08-204C-25OS | LGP08-204D-30OS | LGP08-204C-34OS |
| DIA. (קוטר) | STANDARD (סטנדרטי) | STRADDLE NOSE 1 | LONG (ארוך) |
|---|---|---|---|
| 4 מ”מ | MLGP4-25OSSG | MLGP4-30OSSG | MLGP4-34OSSG |
| 5 מ”מ | MLGP5-25OSSG | MLGP5-30OSSG | MLGP5-34OSSG |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/8" | SMLS04-204D-27OS | SMLS04-204D-37OS |
| 5/32" | SMLS05-204D-27OS | SMLS05-204D-37OS |
| 3/16" | SMLS06-204D-27OS | SMLS06-204D-37OS |
| 1/4" | SMLS08-204D-27OS | SMLS08-204D-37OS |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 5/32" | SB05-204D-27OS | SB05-204D-37OS |
| 3/16" | SB06-204D-27OS | SB06-204D-37OS |
| 1/4" | SB08-204D-27OS | SB08-204D-37OS |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 3/16" | UBB06-204D-27OS | UBB06-204D-37OS |
| 1/4" | UAB08-204D-27OS | UAB08-204D-37OS |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/8" | 4A-204D-27OS | 4A-204D-37OS |
| 5/32" | 5A-204D-27OS | 5A-204D-37OS |
| 3/16" | 6A-204D-27OS | 6A-204D-37OS |
| 1/4" | SMLS08-204D-27OS | SMLS08-204D-37OS |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 13/64" | ASP06-204D-27OS | ASP06-204D-37OS |
| 17/64" | ASP08-204D-27OS | ASP08-204D-37OS |
| 21/64" | ASP10-204D-27OS | ASP10-204D-37OS |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 1/8" | MBC04-204D-27OS 3 | MBC04-204D-37OS 3 |
| 5/32" | MBC05-204D-27OS 3 | MBC05-204D-37OS 3 |
| 3/16" | MBC06-204D-27OS 3 | MBC06-204D-37OS 3 |
| DIA. (קוטר) | STANDARD (סטנדרטי) | LONG (ארוך) |
|---|---|---|
| 8/32" | GS8-204D-32OS | GS8-204D-42OS |
| 10/32" | GS10-204D-32OS | GS10-204D-42OS |
| GB731OS installs the listed fasteners (הכלי Gage Bilt GB731OS מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| 1) -30 STRADDLE NOSES ARE DEISIGNED TO REACH OVER THE COLLAR. (1) ראשי הסמרור החובקים מדגם –30 מתוכננים לעבור מעל הקולר.) | |
| 2) BACS53B -10 ONLY (2) מתאים ל-BACS53B –10 בלבד.) | |
| 3) MAY REQUIRE MORE THAN ONE PULL (3) ייתכן שתידרש יותר ממשיכה אחת.) | |
| NOTE : NOTE: THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE ASSEMBLY EXTENDS FROM THE TOOL. (I.e. -27 = 2.7 inches) (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –27 מציין 2.7 אינץ'.) |
| Image (תמונה) | Model (דגם) | Role (התאמה) | PDF (מסמך) |
|---|---|---|---|

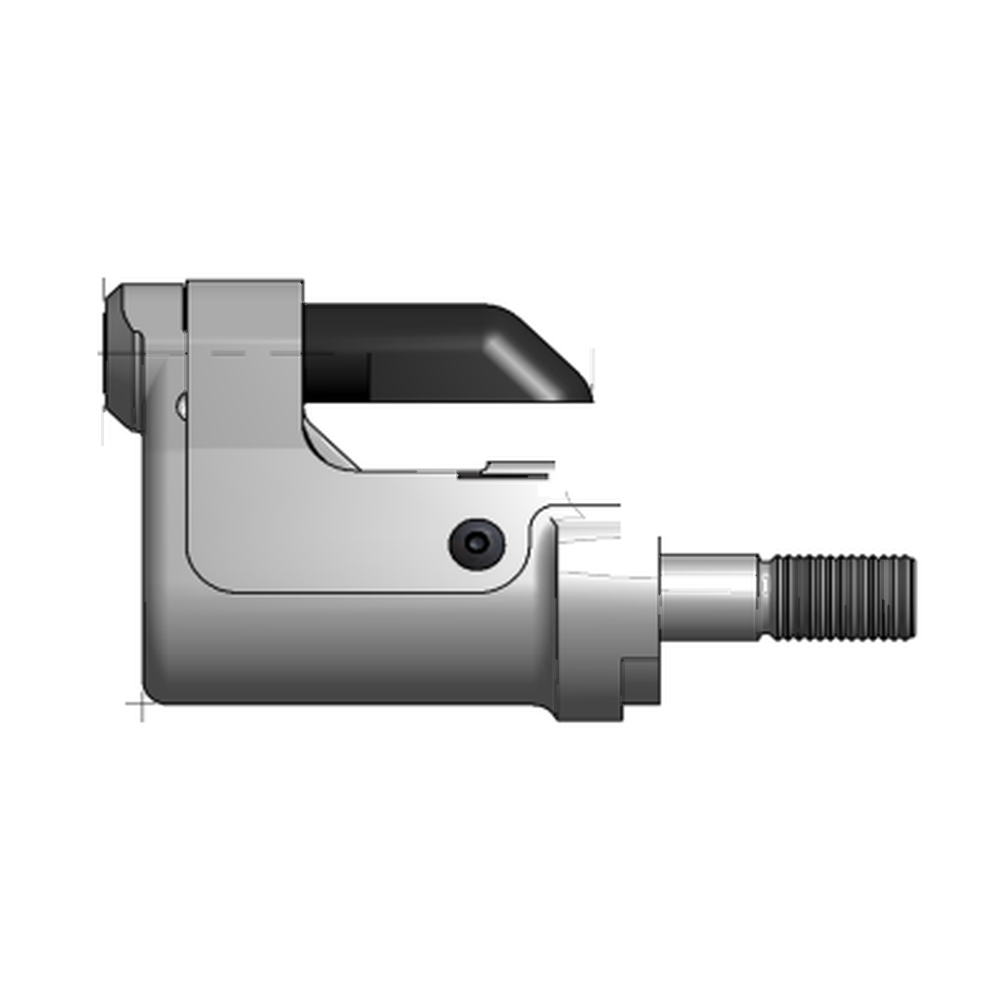

 | 08MAX-27OSSG | תואם חלופי | |
 | 08MAX-37OSSG | תואם חלופי | |
 | ASP06-206H-37OS | תואם חלופי | |

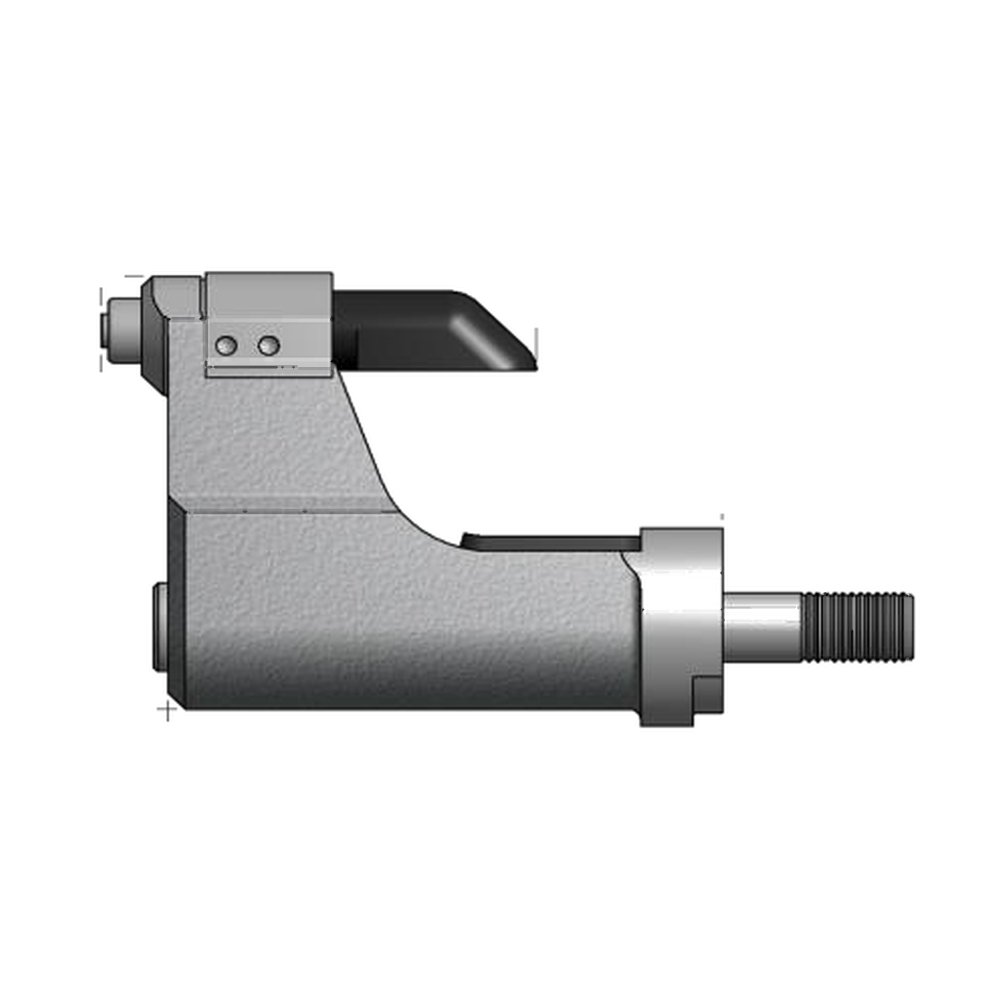

 | ASP08-206H-37OS | תואם חלופי | |
 | LGP06-206-34LSC | תואם חלופי | |
 | LGP06-206-36OS | תואם חלופי |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור פנאומטי-הידראולי Gage Bilt GB731OS.
