ה-GB722 הוא כלי התקנה פנאומטי-הידראולי המיועד להתקנה יעילה של מחברים עיוורים.
ה-GB722 הוא כלי התקנה פנאומטי-הידראולי המיועד להתקנה יעילה של מחברים עיוורים.

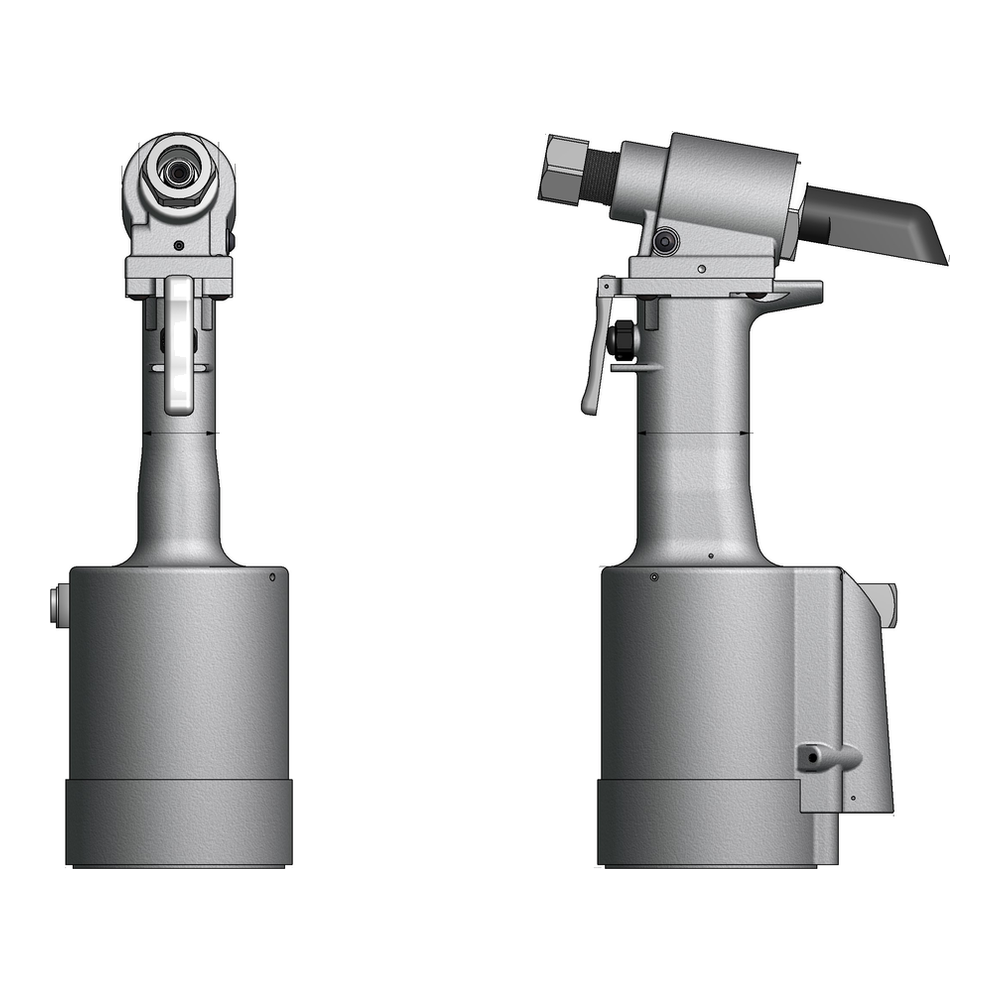

ה-GB722 הוא כלי התקנה פנאומטי-הידראולי המיועד להתקנה יעילה של מחברים עיוורים. משקלו 5.50 ליברות (2.49 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 0.590 אינץ' (15.0 מ"מ), וכוח המשיכה הנקוב הוא 4,700 ליברות (20.91 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.16 רגל מעוקבת תקנית למחזור (4.53 ליטר למחזור). כניסת האוויר כוללת תבריג צינור נקבה 1/4-18 לחיבור צינור האוויר של המשתמש.
| Weight (משקל) | 5.50 ליברות. (2.49 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 4,700 ליברות. (20.91 קילו-ניוטון |
| Stroke (מהלך) | 0.590" (15.0 מ”מ) |
| Height (גובה) | 12.59 (320 מ”מ) |
| Width (רוחב) | 7.12 (181 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|
| 3/16 | LB06-722-20 LB06-722-60 |
| 1/4 | LB08-722-20 LB08-722-60 |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|
| 3/16 | MG06-722-20 MG06-722-60 |
| 1/4 | MG08-722-20 MG08-722-60 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) |
|---|---|---|
| 3/16 | MGL06-752A-21 6 MGL06-752A-61 6 | MGL06-713B-58RA 6 |
| 1/4 | MGL08-752A-21 6 MGL08-752A-61 6 | MGL08-713B-58RA 6 |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|
| 3/16 | MGLC06-752A-21 6 MGLC06-752A-61 6 |
| 1/4 | MGLC08-752A-21 6 MGLC08-752A-61 6 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | SB04-752C-20 SB04-752C-45 | SB04-751C-54RA | SB04-752B-43OS |
| 5/32 | SB05-752C-20 SB05-752C-45 SB05-752C-80 | SB05-751C-54RA | SB05-752A-43OS |
| 3/16 | SB06-752B-20 SB06-752B-45 SB06-752B-80 | SB06-751B-54RA 5 | SB06-27OSSG SB06-37OSSG |
| 1/4 4 | SB08-713-20 4 SB08-713-45 4 | SB08-27OSSG 4 SB08-37OSSG 4 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | UBB04-752C-20 UBB04-752C-45 | UBB04-751C-54RA | UBB04-752B-43OS |
| 5/32 | UBB05-752C-20 UBB05-752C-45 UBB05-752C-80 | UBB05-751C-54RA | UBB05-752B-43OS |
| 3/16 | UBB06-752B-20 UBB06-752B-45 UBB06-752B-80 | UBB06-751B-54RA | UBB06-27OSSG UBB06-37OSSG |
| 1/4 4 | UBB08-713-20 UBB08-713-45 | UBB08-27OSSG 4 UBB08-37OSSG 4 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 5/32 | UAB568-713-21 3 UAB568-713-61 3 | UAB05-751C-54RA UAB06-751B-54RA 5 | UAB05-752B-43OS UAB06-752B-43OS UAB08-27OSSG UAB08-37OSSG |
| 3/16 | |||
| 1/4 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | SMLS04-752C-20 SMLS04-752C-45 | SMLS04-751C-54RA | SMLS04-752B-43OS |
| 5/32 | SMLS05-752C-20 SMLS05-752C-45 | SMLS05-751C-54RA | SMLS05-752B-43OS |
| 3/16 | SMLS06-752B-20 SMLS06-752B-45 | SMLS06-751C-54RA | SMLS06-752B-43OS |
| 1/4 | SMLS08-713-20 SMLS08-713-45 | SMLS08-713B-54RA | SMLS08-27OSSG SMLS08-37OSSG |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | |||
| 5/32 | 456UBR-751A-21 1 456UBR-751A-61 1 | 456UBR-751D-54RA 1 | 456MAX-731-43OS 1 |
| 3/16 | |||
| 1/4 | UBR08-713-20 UBR08-713-45 | UBR08-713B-58RA | UBR08-27OSSG UBR08-37OSSG |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3A-352B-25 | 3A-751C-54RA | |
| 1/8 | 4A-752C-20 4A-752C-45 | 4A-751C-54RA | 4A-752B-43OS |
| 5/32 | 5A-752C-20 5A-752C-45 | 5A-751C-54RA | 5A-752B-43OS |
| 3/16 | 6A-752B-20 6A-752B-45 | 6A-751C-54RA | 6A-752B-43OS |
| 1/4 | SMLS08-713-20 SMLS08-713-45 | SMLS08-713B-58RA | SMLS08-27OSSG SMLS08-37OSSG |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) |
|---|---|---|
| 3/16 | MB06-752A-21 6 MB06-752A-61 6 | MB06-751C-54RA 6 |
| 1/4 | MB08-752A-21 6 MB08-752A-61 6 | MB08-713-58RA 6 |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|
| 3/8 | HT12-713-20 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | |||
| 5/32 | 456MAX-751-23 1 456MAX-751A-61 1 | 456MAX-751D-54RA 1 | 456MAX-731-43OS 1 |
| 3/16 | |||
| 1/4 | 08MAX-752B-20 08MAX-752B-45 | 08MAX-713A-58RA | 08MAX-27OSSG 08MAX-37OSSG |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 13/64 | ASP06-752C-20 ASP06-752C-45 | ASP06-751B-54RA | ASP06-752B-43OS |
| 17/64 | ASP08-752B-20 ASP08-752B-45 | ASP08-751B-54RA | ASP08-752B-43OS |
| 21/64 | ASP10-713-20 ASP10-713-45 | ASP10-27OSSG ASP10-37OSSG |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | MBC04-752C-20 MBC04-752C-45 | MBC04-751C-54RA | MBC04-752C-43OS |
| 5/32 | MBC05-752C-20 MBC05-752C-45 | MBC05-751C-54RA | MBC05-752C-43OS |
| 3/16 | MBC06-752B-20 MBC06-752B-45 | MBC06-751C-54RA | MBC06-752C-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 456MAX-751-23 1 456MAX-751A-61 1 | 456MAX-751D-54RA 1 | 456MAX-731-43OS 1 |
| 5/32 | |||
| 3/16 |
| DIA. (קוטר) | STRAIGHT (ישר) | *RIGHT ANGLE 2 (זווית ישרה) | **OFFSET (זוויתי) |
|---|---|---|---|
| 8/32 | GS8-752C-20 GS8-752C-45 | GS8-751C-54RA | GS8-752B-43OS |
| 10/32 | GS10-752B-20 GS10-752B-45 | GS10-752A-54RA | GS10-752B-43OS |
| GB722 installs the listed fasteners (הכלי Gage Bilt GB722 מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| *ALL -54RA RIGHT ANGLE NOSE ASSEMBLIES REQUIRE 722142 STROKE LIMITER (* כל ראשי הסמרור בתצורת זווית ישרה מדגם –54RA דורשים מגביל מהלך 722142.) | |
| **ALL OFFSET OSSG SERIES NOSES REQUIRE 731206 ADAPTER (NO STROKE LIMITER REQUIRED). OPTIONAL 751206-1 ADAPTER & 722143 STROKE LIMITER (** כל ראשי הסמרור הזוויתיים מסדרת OSSG דורשים מתאם 731206, ללא צורך במגביל מהלך. חלופה אפשרית היא מתאם 751206-1 עם מגביל מהלך 722143.) | |
| 1) INSTALLS 1/8 5/32 & 3/16 DIAMETERS (1) מיועד להתקנת מחברים בקטרים 1/8, 5/32 ו-3/16.) | |
| 2) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL (2) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.) | |
| 3) INSTALLS 5/32, 3/16 & 1/4 DIAMETERS (3) מיועד להתקנת מחברים בקטרים 5/32, 3/16 ו-1/4.) | |
| 4) 105 PSI REQUIRED FOR MS90353 & 54 (4) עבור MS90353 ו-54 נדרש לחץ של105 PSI.) | |
| 5) THESE NOSES FOR LIGHT DUTY / REPAIR ONLY. Contact HADI Technologies FOR HIGH PRODUCTION APPLICATIONS (5) ראשי הסמרור האלה מיועדים לעבודה קלה או לתיקונים בלבד. ליישומי ייצור בהיקף גבוה יש לפנות לחדי טכנולוגיות.) | |
| 6) 2 PULLS REQUIRED FOR MOST APPLICATIONS (6) ברוב היישומים נדרשות 2 משיכות.) | |
| 7) BACS53B -10 ONLY (7) מתאים ל-BACS53B –10 בלבד.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור פנאומטי-הידראולי Gage Bilt GB722.
פתרון מדויק מתחיל באפיון נכון
צוות הפיתוח וההנדסה של HADI יתאים כלי, מוצר או מערכת לדרישות היישום שלכם.
