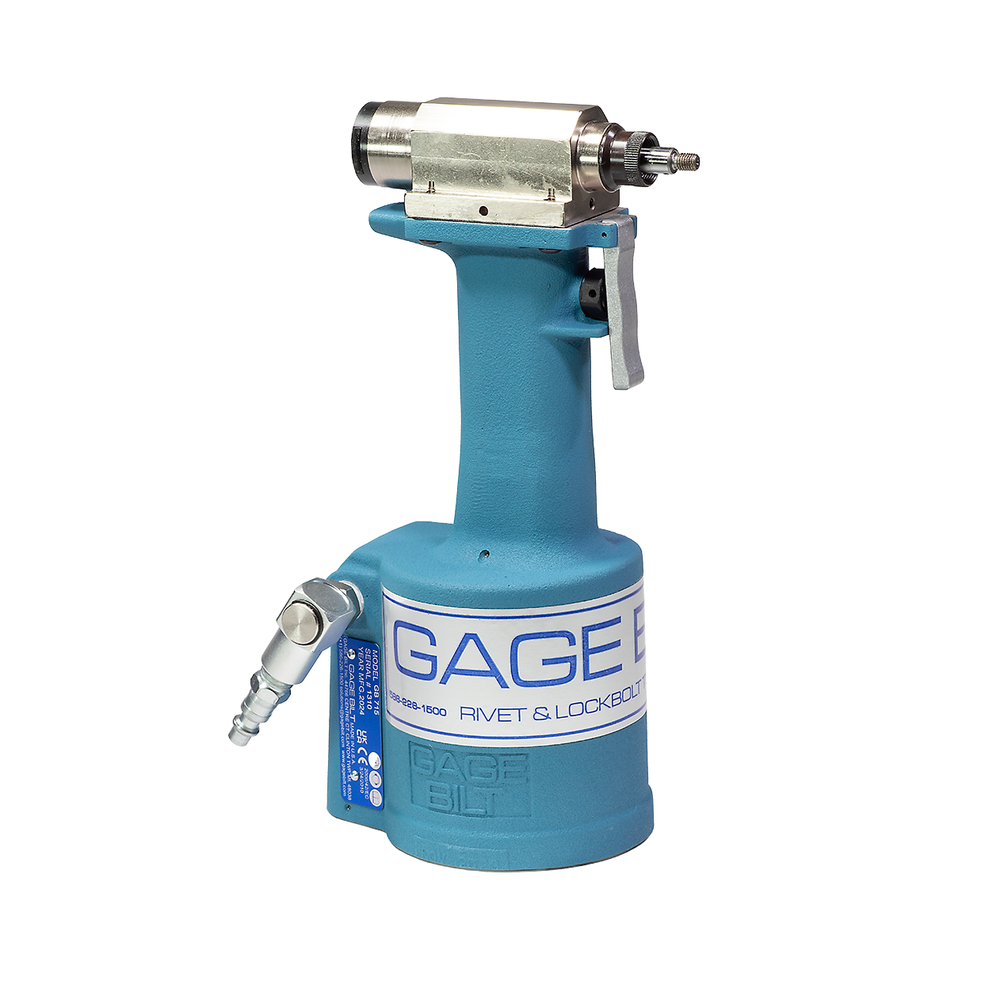

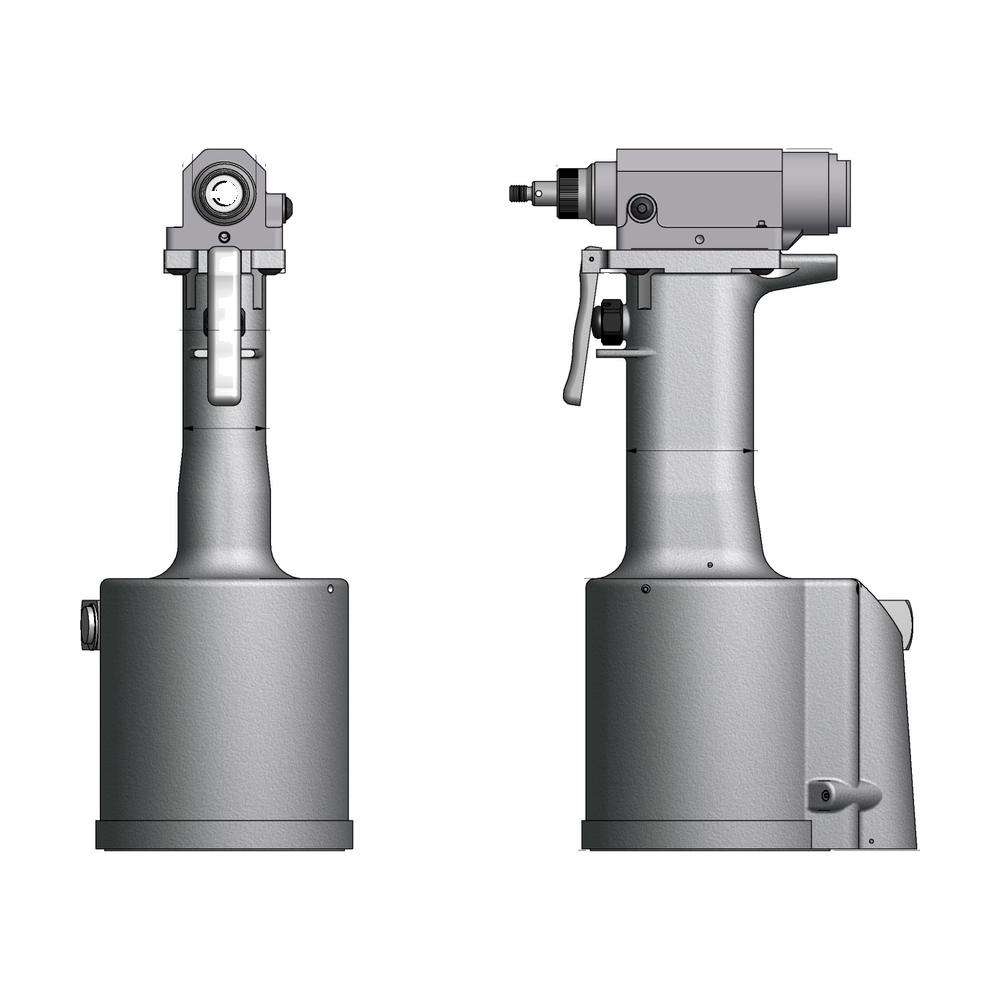

סדרת GB715 כוללת כלי התקנה פנאומטיים-הידראוליים, המיועדים להתקנה יעילה של מסמרות עיוורות וניתנים להפעלה בכל תנוחה. כוח המשיכה הנקוב הוא 1,400 ליברות (6.23 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). דגמי GB715SH ו-GB715SR בנויים כמערכת מפוצלת ארגונומית, המפחיתה את המשקל שבידי המפעיל. דגם GB715SH כולל צינור באורך 8 רגל (2.4 מטר), ודגם GB715SR כולל צינור באורך 3 רגל (0.91 מטר).
| Weight (משקל) | 3.80 ליברות. (1.7 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 1,400 ליברות. (6.23 קילו-ניוטון) |
| Stroke (מהלך) | 1.200" (30.5 מ”מ) |
| Height (גובה) | 10.60 (269.2 מ”מ) |
| Width (רוחב) | 5.06 (128.6 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |

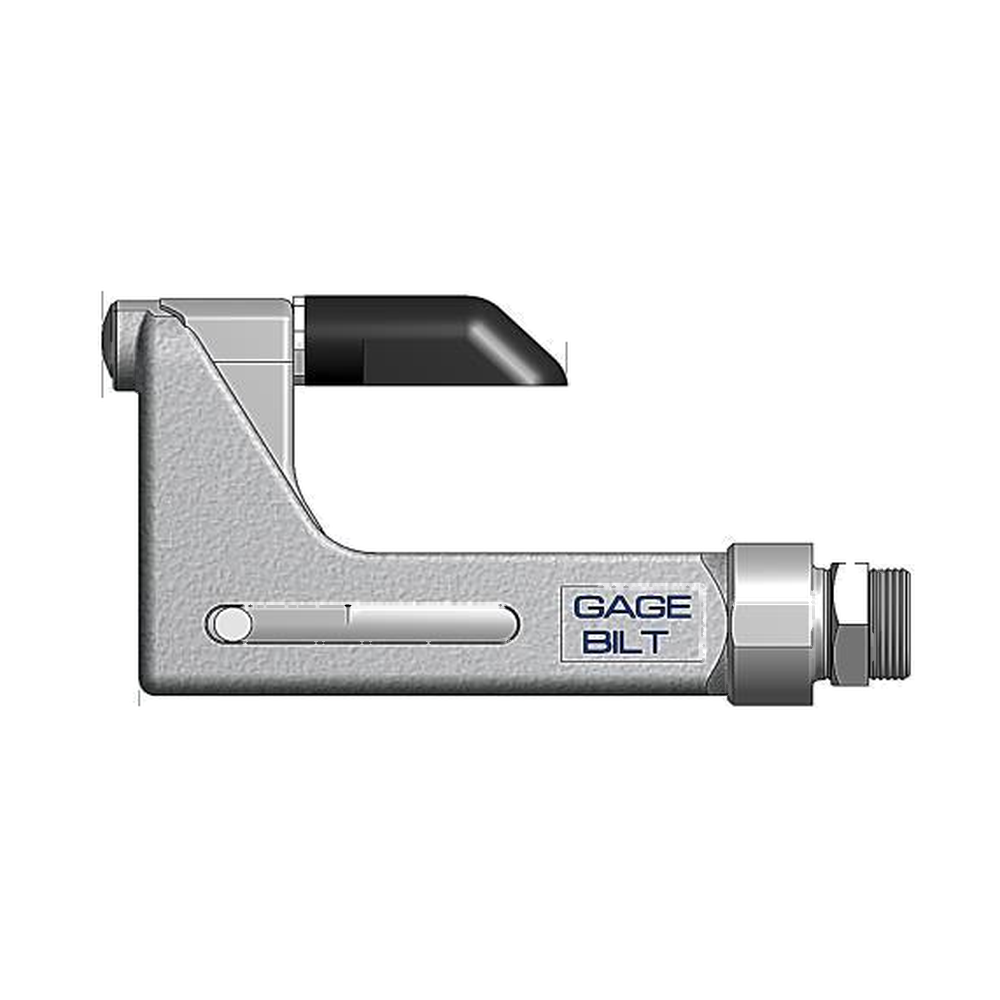

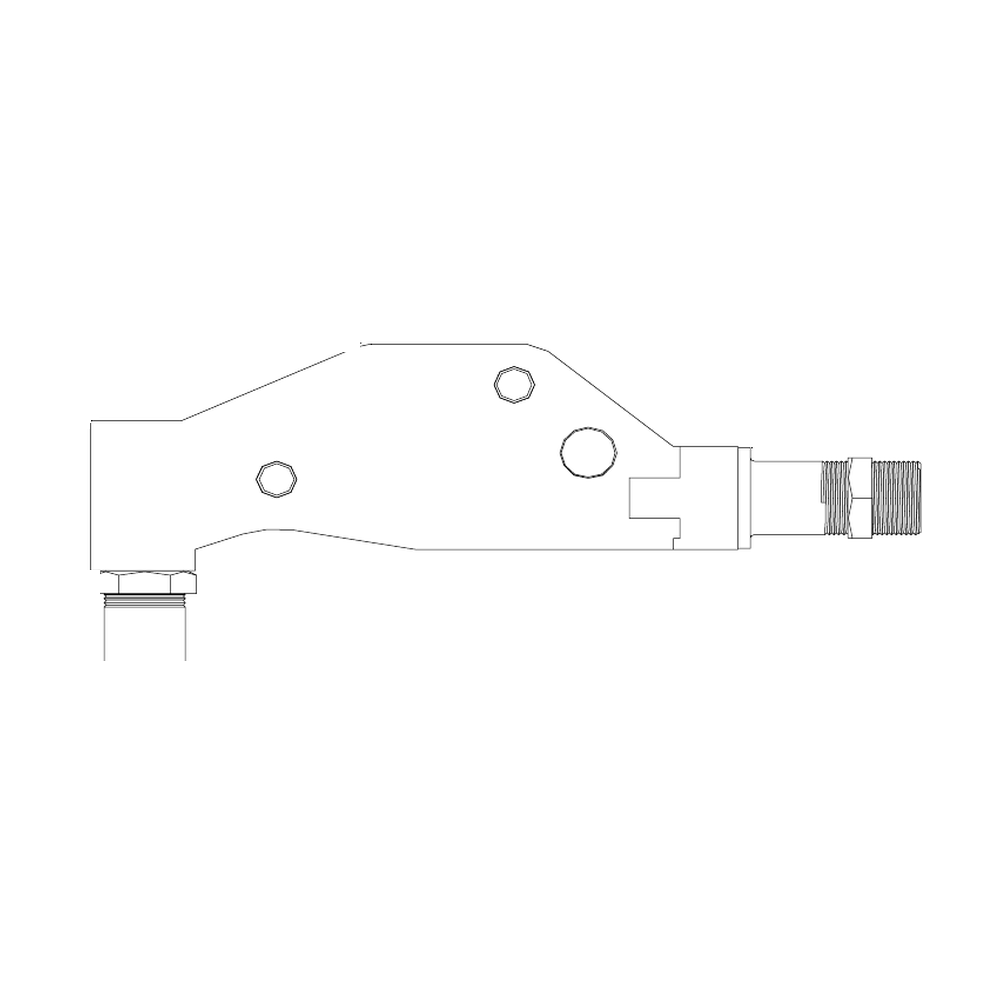

| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|

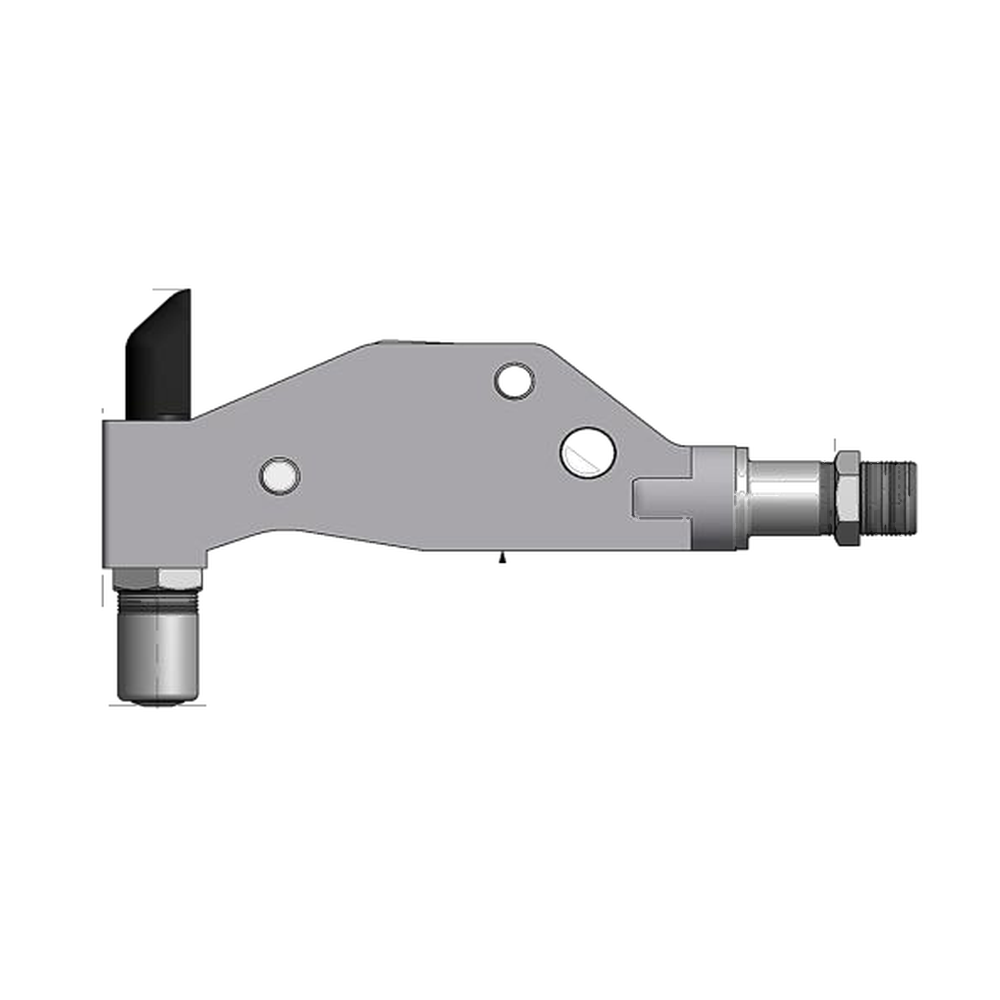

| 3/32 | 3C-715B-43 | 3C-715A-54RA | 3C-715A-40OS |

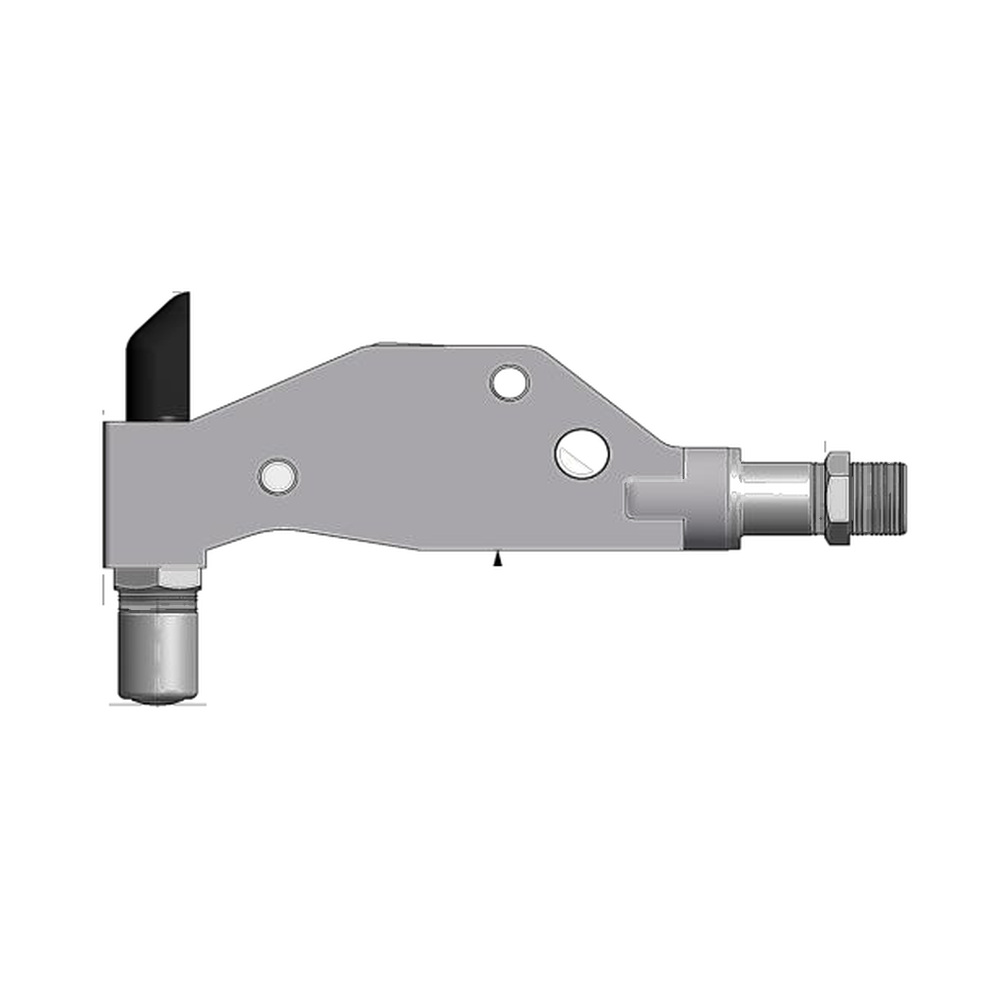

| 1/8 | 4C-715B-43 | 4C-715A-54RA | 4C-715A-40OS |

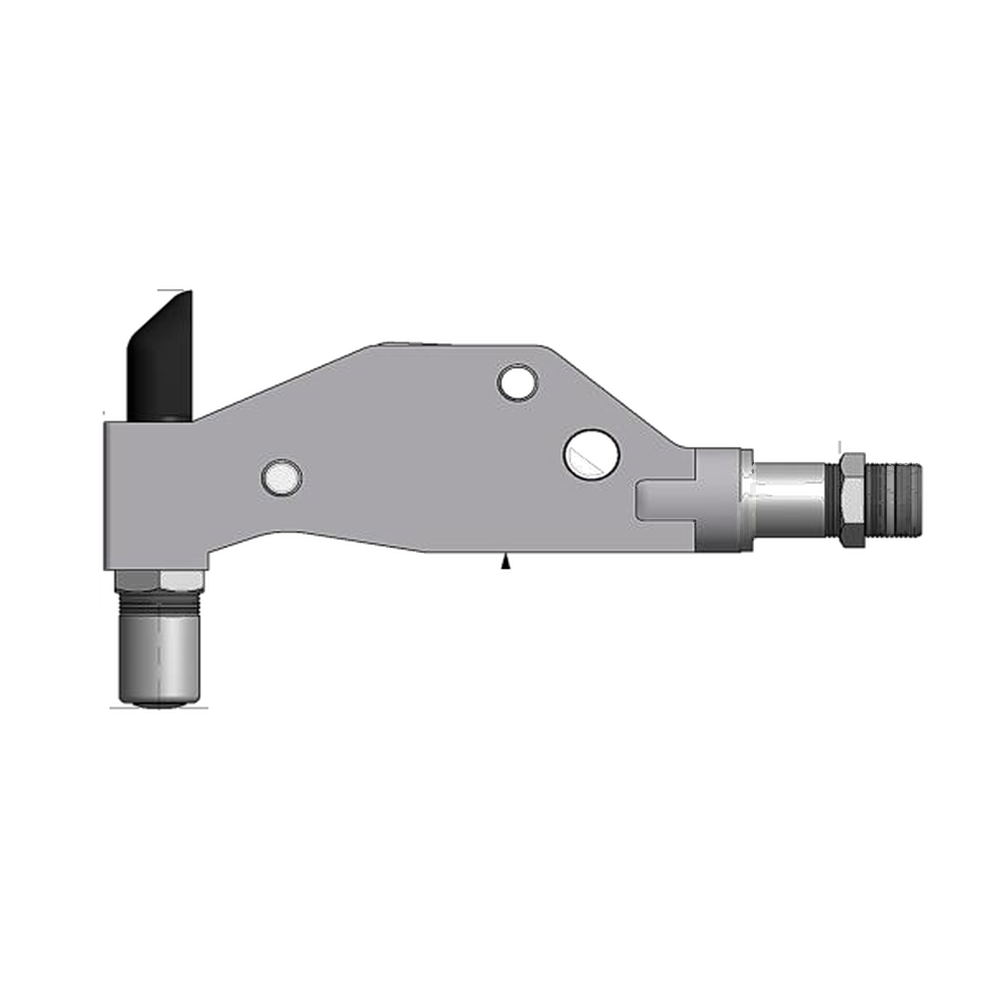

| 5/32 3 | 5C-715B-43 | 5C-715A-54RA | 5C-715A-40OS |

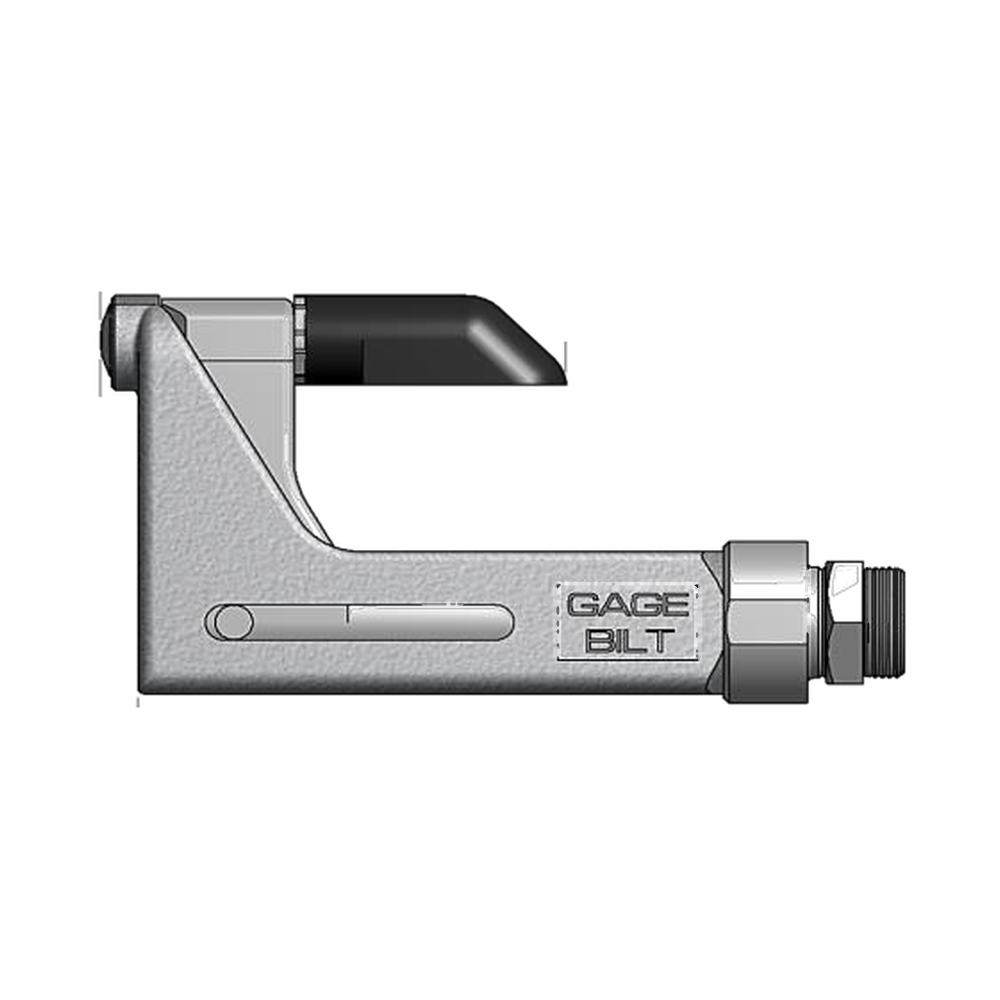

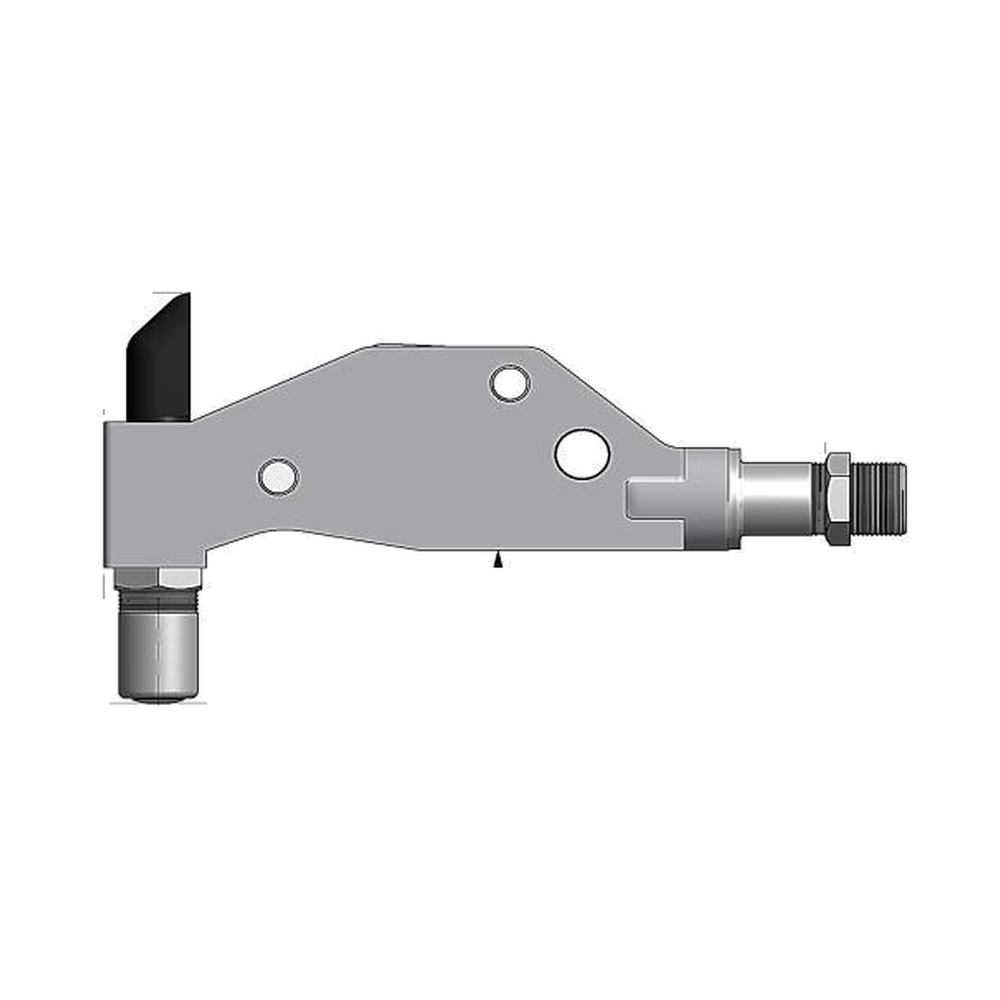

| 3/16 3 | 6C-715B-43 | 6C-715A-54RA | 6C-715A-40OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3A-715B-43 | 3A-715A-54RA | 3A-715A-40OS |
| 1/8 | 4A-715B-43 | 4A-715A-54RA | 4A-715A-40OS |
| 5/32 3 | 5A-715B-43 | 5A-715A-54RA | 5A-715A-40OS |
| 3/16 4 | 6A-715B-43 | 6A-715A-54RA | 6A-715A-40OS |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|
| 1/8 3 | MBC04-715C-43 |
| 5/32 3 | MBC05-715C-43 |
| 3/16 3 | MBC06-715C-43 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | SMLS04-715B-43 | SMLS04-715A-54RA | SMLS04-715B-40OS |
| 5/32 3 | SMLS05-715B-43 | SMLS05-715A-54RA | SMLS05-715B-40OS |

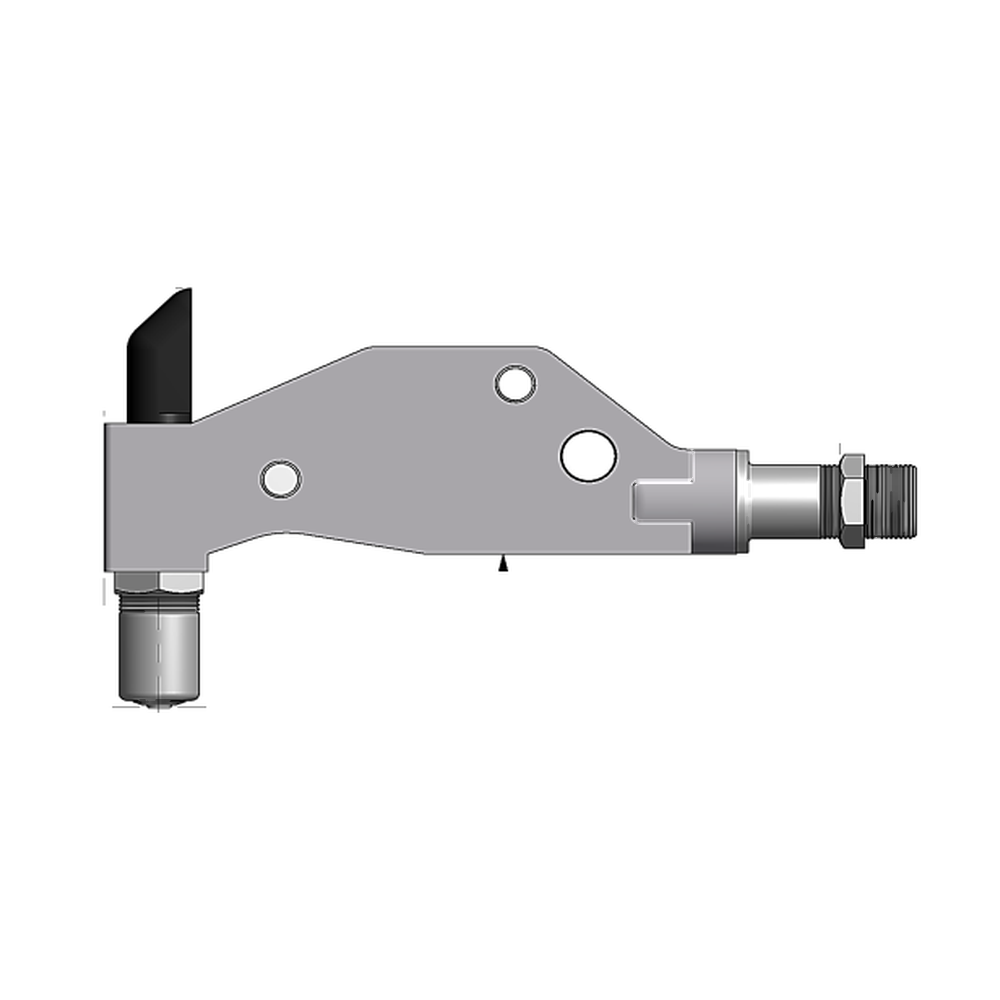

| 3/16 3 | SMLS06-715B-43 | SMLS06-715A-54RA | SMLS06-715B-40OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | |||
| 5/32 3 | 456MAX-715-43 2 | 456MAX-715B-54RA 2 | 456MAX-715B-40OS 2 |
| 3/16 3 |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|

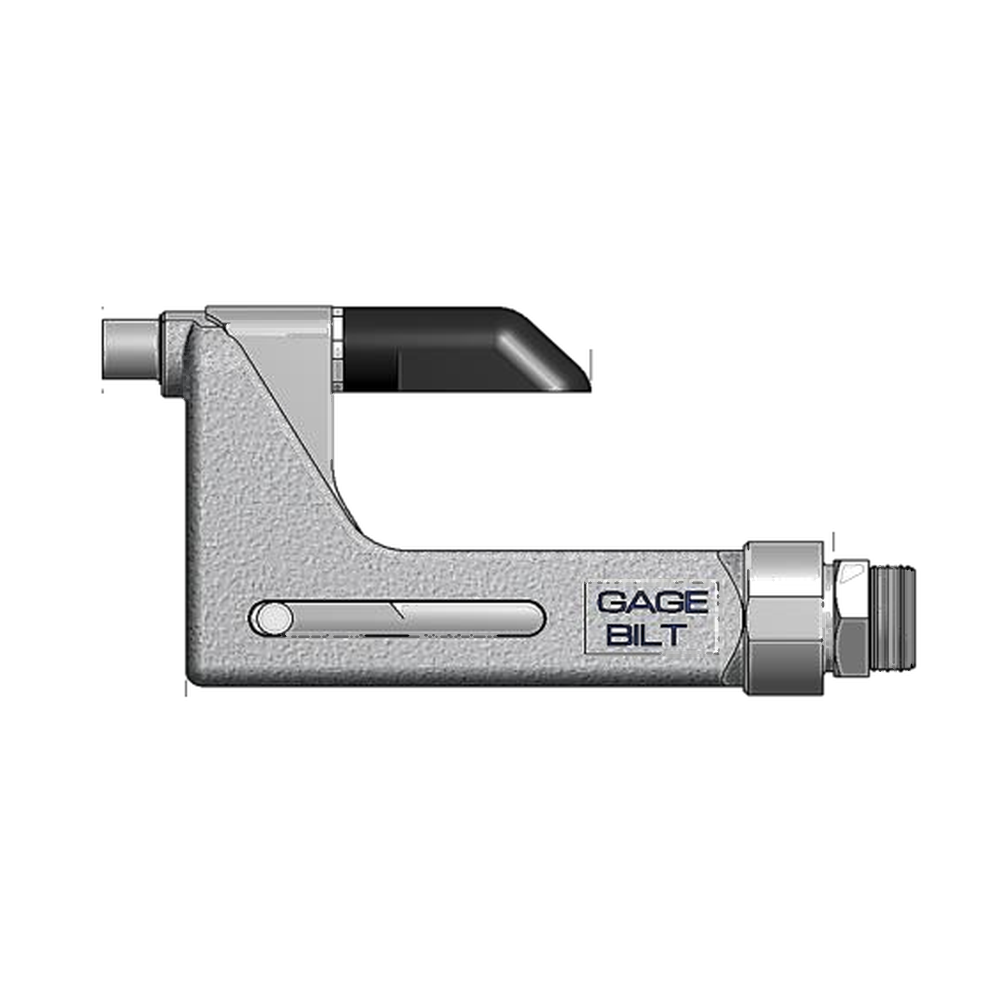

| 8/32 | GS8-715B-43 |

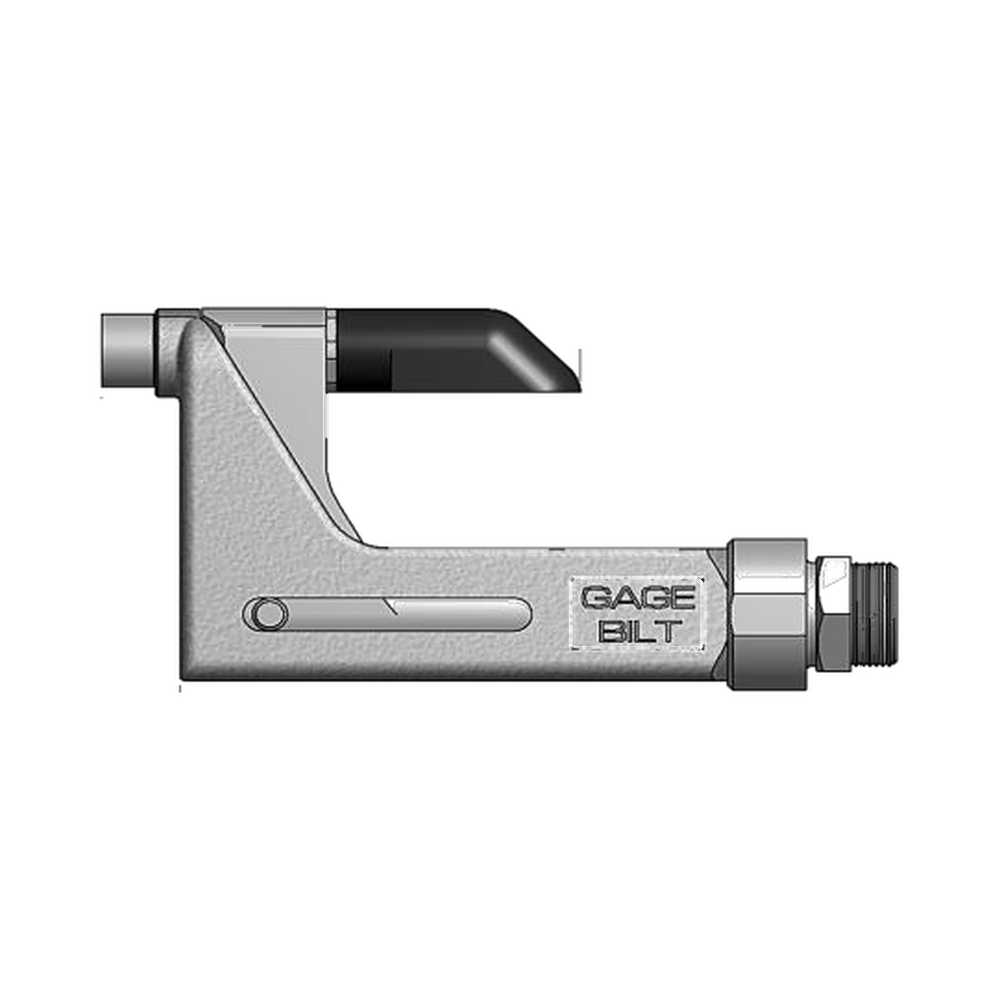

| 10/32 | GS10-715B-43 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3C-715B-43 | 3C-715A-54RA | 3C-715A-40OS |
| 1/8 | 4C-715B-43 | 4C-715A-54RA | 4C-715A-40OS |
| 5/32 | 5C-715B-43 | 5C-715A-54RA | 5C-715A-40OS |
| 3/16 | 6C-715B-43 | 6C-715A-54RA | 6C-715A-40OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 3A-715B-43 | 3A-715A-54RA | 3A-715A-40OS |
| 5/32 | 4A-715B-43 | 4A-715A-54RA | 4A-715A-40OS |
| 3/16 | 5A-715B-43 | 5A-715A-54RA | 5A-715A-40OS |
| GB715 installs the listed fasteners (הכלי Gage Bilt GB715 מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| **ALL COUNTERSUNK 'C' NOSE ASSEMBLIES MAY BE USED TO INSTALL BOTH UNIVERSAL AND COUNTERSUNK HEAD RIVETS. (** כל ראשי הסמרור השקועים מסדרת C מתאימים להתקנת מסמרות בעלות ראש אוניברסלי או ראש שקוע.) | |
| 1) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL (1) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.) | |
| 2) INSTALLS 1/8, 5/32 & 3/16 DIAMETERS (2) מיועד להתקנת מחברים בקטרים 1/8, 5/32 ו-3/16.) | |
| 3) ALUMINUM ONLY. (3) מתאים לאלומיניום בלבד.) | |
| 4) SELF-PLUGGING ALUMINUM ONLY (4) מתאים למחברים נאטמים מעצמם מאלומיניום בלבד.) | |
| 5) BACS53B -10 ONLY (5) מתאים ל-BACS53B –10 בלבד.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור פנאומטי-הידראולי Gage Bilt GB715.
