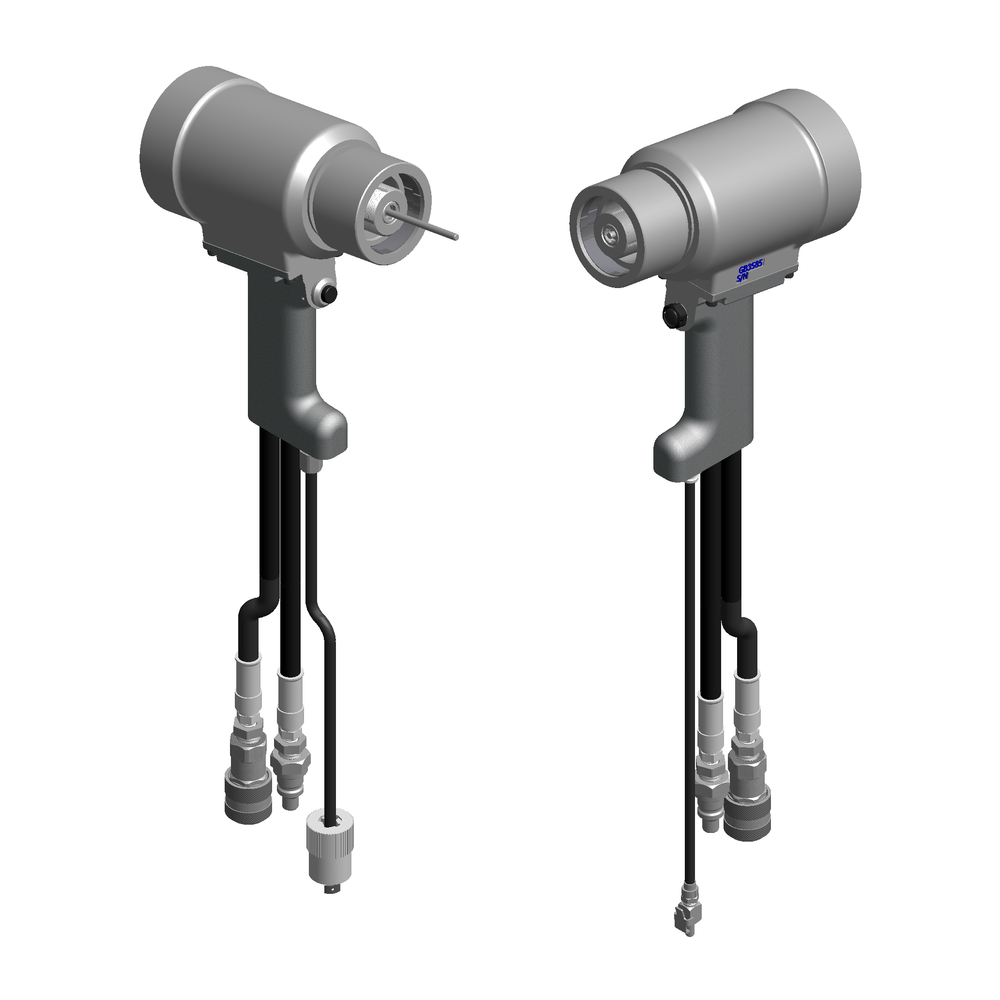

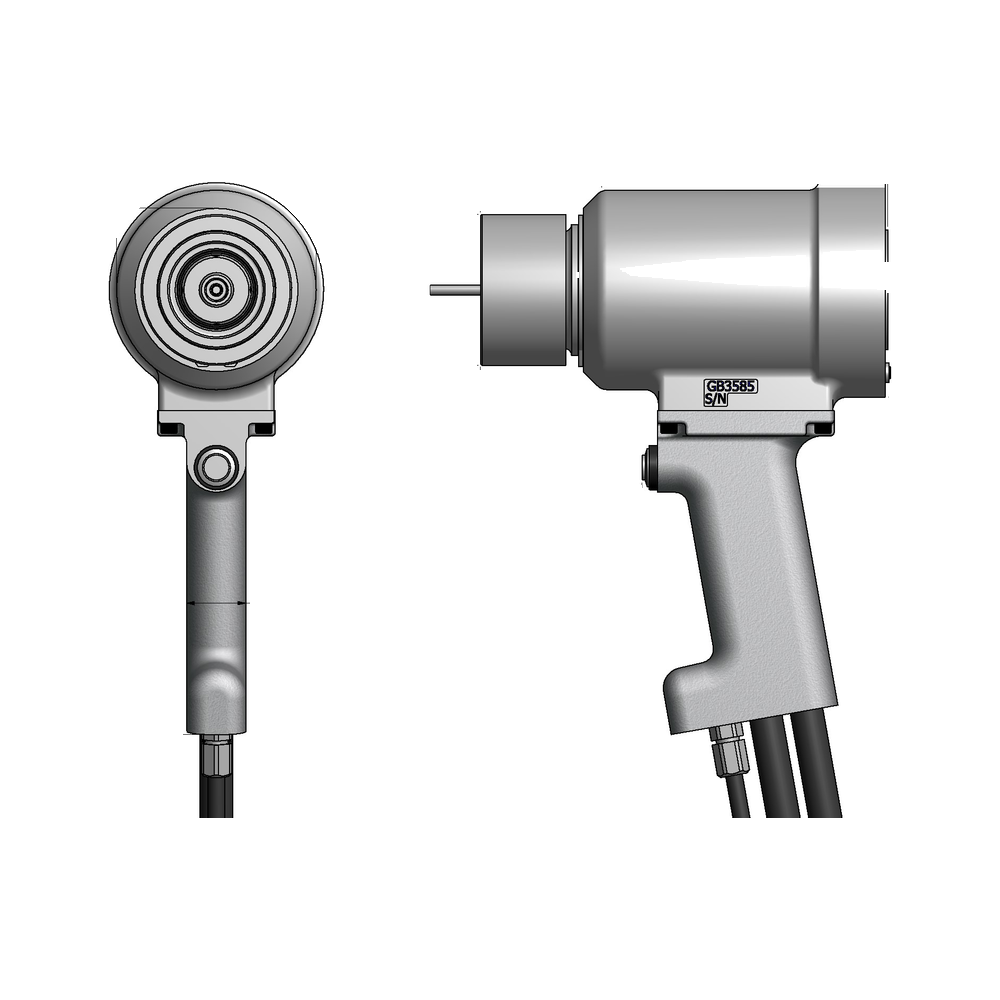

ה-GB3585 וה-GB3585A הם כלי התקנה הידראוליים, המיועדים להתקנת מחברי Lockbolt בעלי פין משיכה בקוטר 1/2-3/4 אינץ'. מנגנון הפליטה בראש הסמרור מפנה את פיני המשיכה שנשברו לאחר ההתקנה. משקל הכלי מעט יותר מ-19 ליברות (8.6 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 1.810 אינץ' (46 מ"מ), וכוח המשיכה הנקוב הוא 45,668 ליברות (203 קילו-ניוטון) בלחץ 7,400 psi (510 בר).
| Weight (משקל) | 19 ליברות. (8.6 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 45,668 ליברות. (203 קילו-ניוטון) @7,400 PSI. (510 בר) |
| Stroke (מהלך) | 1.810” (46 מ”מ) |
| Noise Level (רמת רעש) | No noise hazards identified. |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | NOSE ASSEMBLY |
|---|---|
| 1/2" | 16-7624-40 |
| 5/8" | 20-585-41 |
| 3/4" | 24-585-46 |
| DIA. (קוטר) | NOSE ASSEMBLY |
|---|---|
| 1/2" | BOM16-7624B-40 |
| 5/8" | BOM20-585-41 |
| 3/4" | BOM24-585-46 |
| DIA. (קוטר) | NOSE ASSEMBLY |
|---|---|
| 5/8" | BOB20-3585-53 |
| 16 מ”מ" | BOB20-3585-53 |
| DIA. (קוטר) | NOSE ASSEMBLY |
|---|---|
| 5/8" | Contact HADI Technologies for application requirements (לבדיקת דרישות היישום יש לפנות לחדי טכנולוגיות.) |
| 3/4" | Contact HADI Technologies for application requirements (לבדיקת דרישות היישום יש לפנות לחדי טכנולוגיות.) |
| DIA. (קוטר) | NOSE ASSEMBLY |
|---|---|
| 16 מ”מ | Contact HADI Technologies for application requirements (לבדיקת דרישות היישום יש לפנות לחדי טכנולוגיות.) |
| 20 מ”מ | Contact HADI Technologies for application requirements (לבדיקת דרישות היישום יש לפנות לחדי טכנולוגיות.) |
| GB3585 installs the listed fasteners (הכלי Gage Bilt GB3585 מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| See nose assembly information (data sheets) (מידע נוסף נמצא בדפי הנתונים של ראשי הסמרור.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE ASSEMBLY EXTENDS FROM THE TOOL. (I.e. -40 = 4.0 inches) (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –40 מציין 4.0 אינץ'.) |
| Image (תמונה) | Model (דגם) | Role (התאמה) | PDF (מסמך) |
|---|---|---|---|

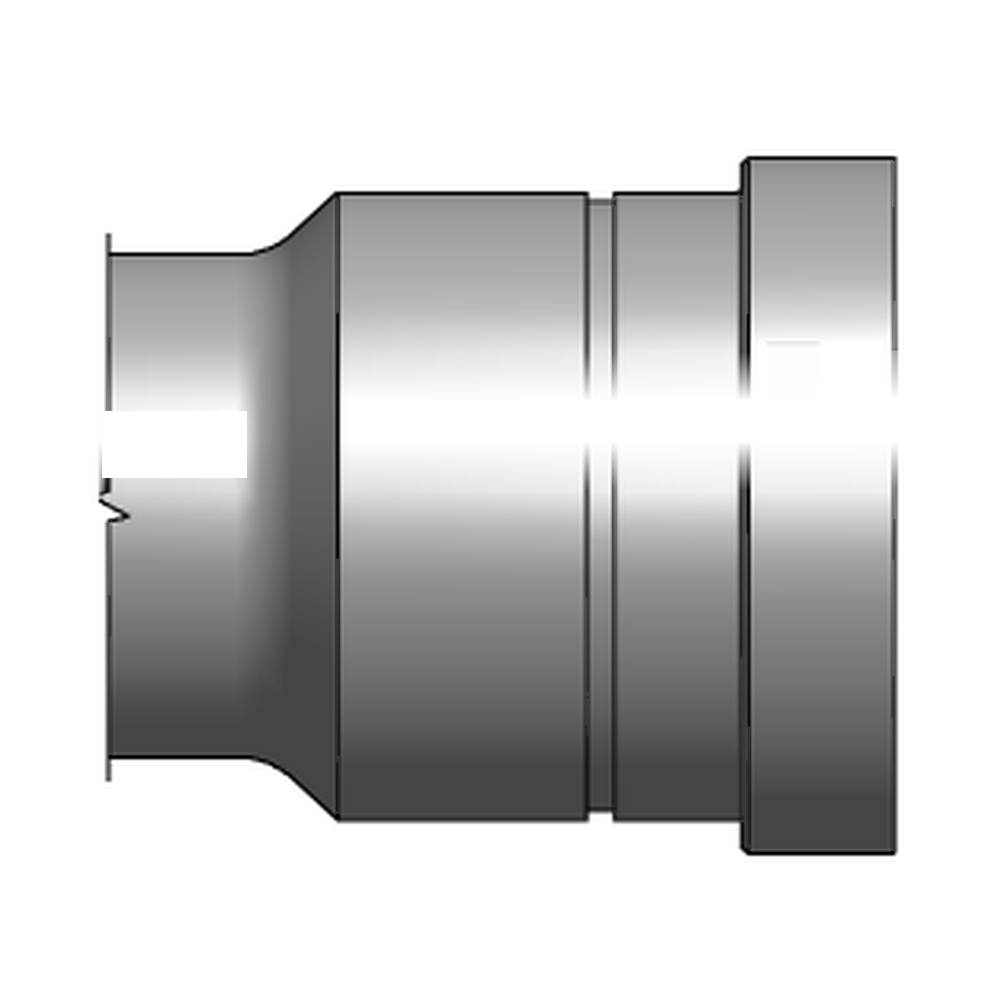

 | BOB20-3585-53 | מומלץ | |
 | BOB24-3585-65 | מומלץ | |
 | 20-585-41 | מומלץ | |
 | 24-585-46 | מומלץ | |
 | 24-585-46SC | מומלץ | |
 | 24-585-70 | מומלץ | |

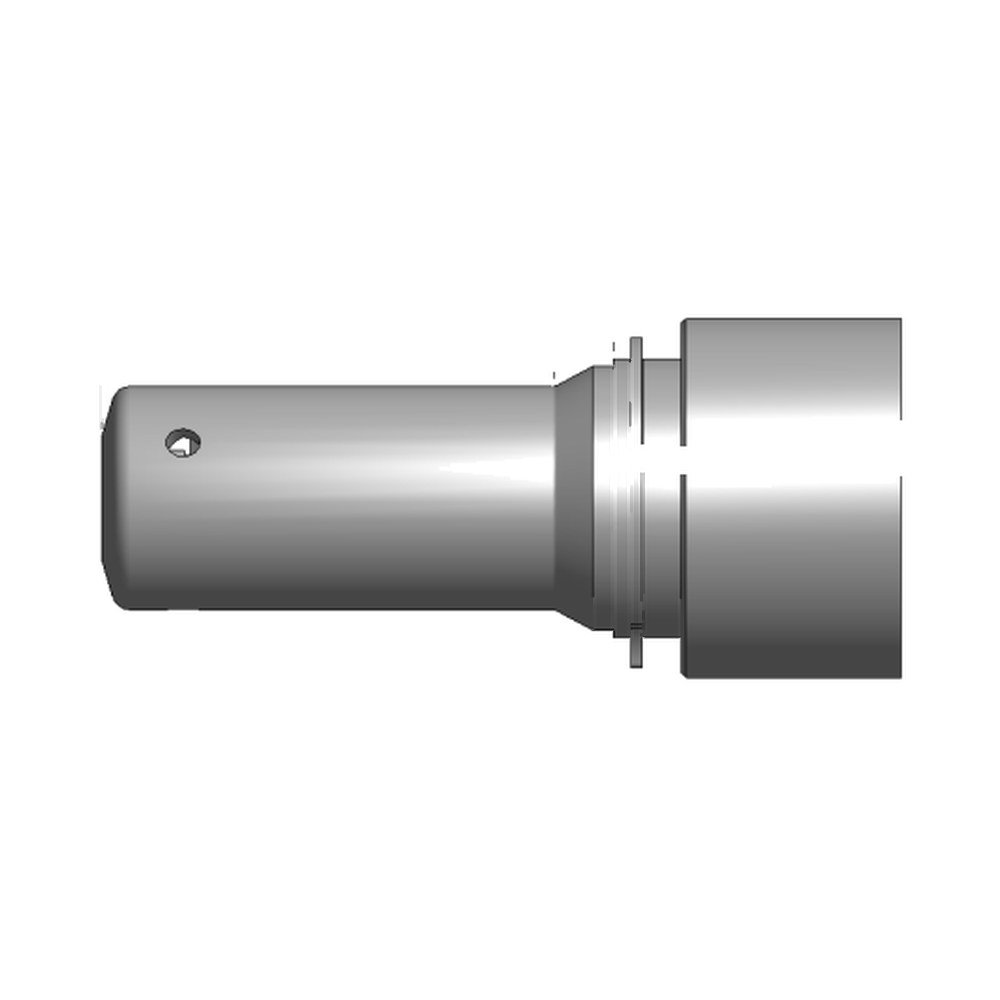

 | BOM16-7624B-40 | מומלץ | |

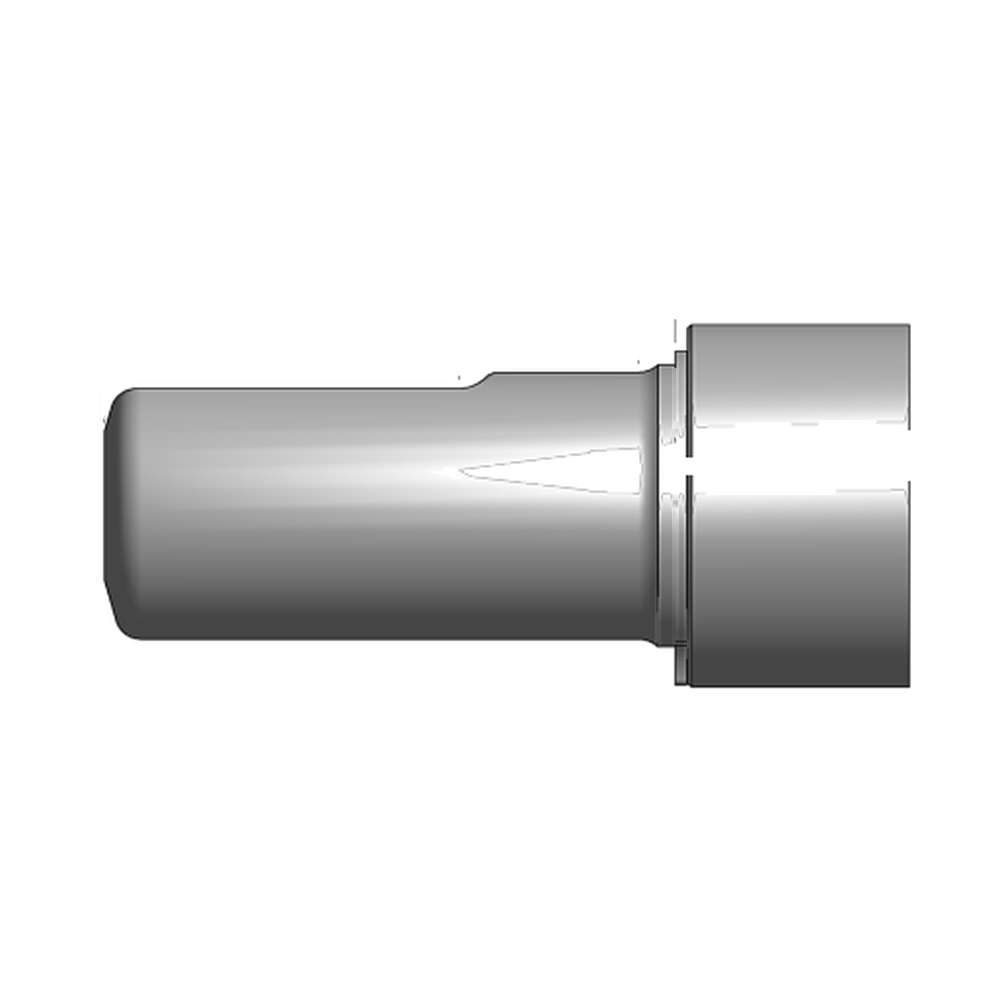

 | BOM20-585-41 | מומלץ | |
 | BOM24-585-46 | מומלץ |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור הידראולי Gage Bilt GB3585/GB3585A.
