GB2630 ו-GB2630A הם כלי התקנה הידראוליים המיועדים אך ורק למחברי Lockbolt בקוטר 7/8".
GB2630 ו-GB2630A הם כלי התקנה הידראוליים המיועדים אך ורק למחברי Lockbolt בקוטר 7/8".

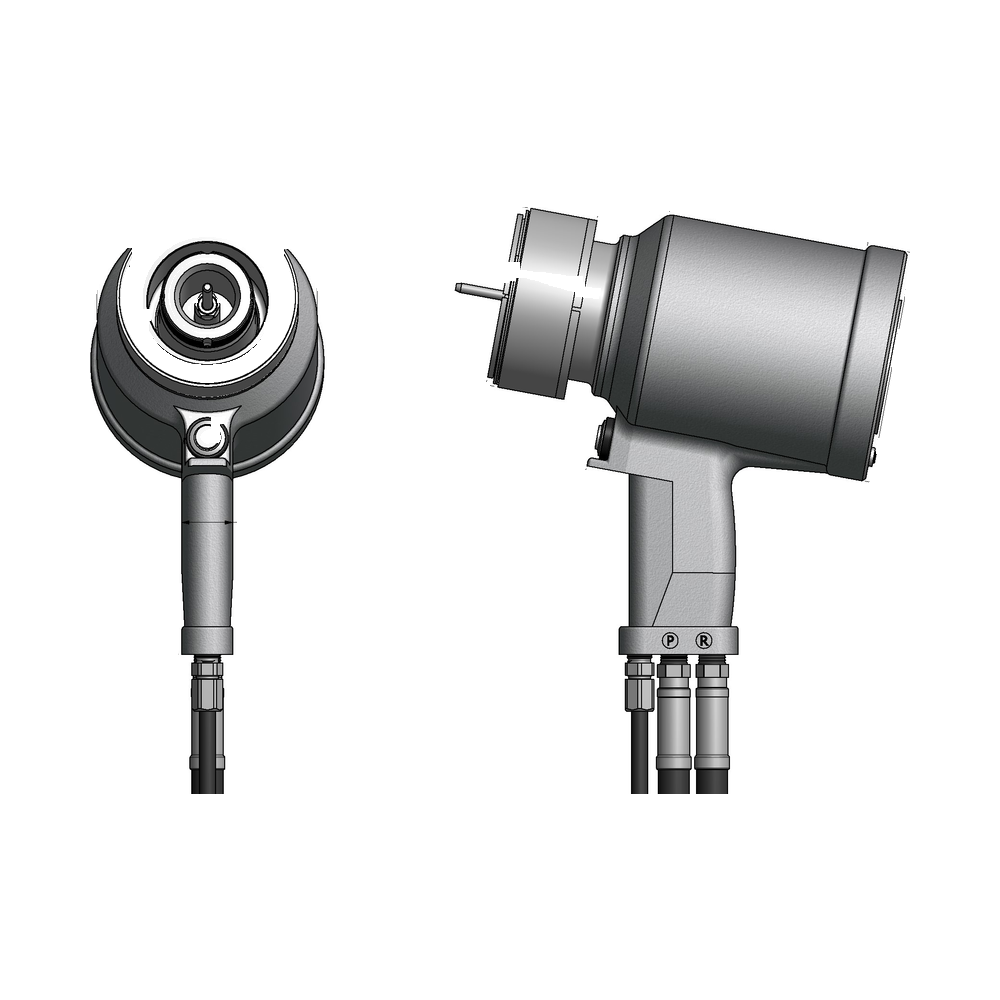

ה-GB2630 וה-GB2630A הם כלי התקנה הידראוליים, המיועדים להתקנת מחברי Lockbolt בקוטר 7/8 אינץ' בלבד. משקל הכלי מעט יותר מ-22.4 ליברות (10.2 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 1.906 אינץ' (48.4 מ"מ), וכוח המשיכה הנקוב הוא 55,940 ליברות (248.8 קילו-ניוטון) בלחץ 7,400 psi (510.2 בר).
GB2630 פועל באמצעות יחידת הכוח GB940, המכוונת ללחץ משיכה מרבי של 7,400 PSI (510.2 בר) וללחץ חזרה מרבי של 3,200 PSI (220.6 בר). הכלי מסופק עם צינורות הידראוליים ומחברים באורך 2 רגל, מתג חשמלי וכבל בקרה.
| Weight (משקל) | 22.4 ליברות. (10.2 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 55,940 ליברות. (248.8 קילו-ניוטון) @7,400 PSI. |
| Stroke (מהלך) | 1.906” (48.4 מ”מ) |
| Noise Level (רמת רעש) | No noise hazards identified. |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | NOSE ASSEMBLY |
|---|---|
| 7/8" (22.2 מ”מ) | 28-2630-28 |
| GB2630 installs the listed fasteners (הכלי Gage Bilt GB2630 מתאים להתקנת המחבר המפורט לעיל.) | |
|---|---|
| See nose assembly information (data sheets) (מידע נוסף נמצא בדפי הנתונים של ראשי הסמרור.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE ASSEMBLY EXTENDS FROM THE TOOL. (I.e. -28 = 2.8 inches) (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –28 מציין 2.8 אינץ'.) |
| Image (תמונה) | Model (דגם) | Role (התאמה) | PDF (מסמך) |
|---|---|---|---|
 | 28-2630-28 | מומלץ | |
 | 28-2630-70 | מומלץ |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור הידראולי Gage Bilt GB2630/GB2630A.
