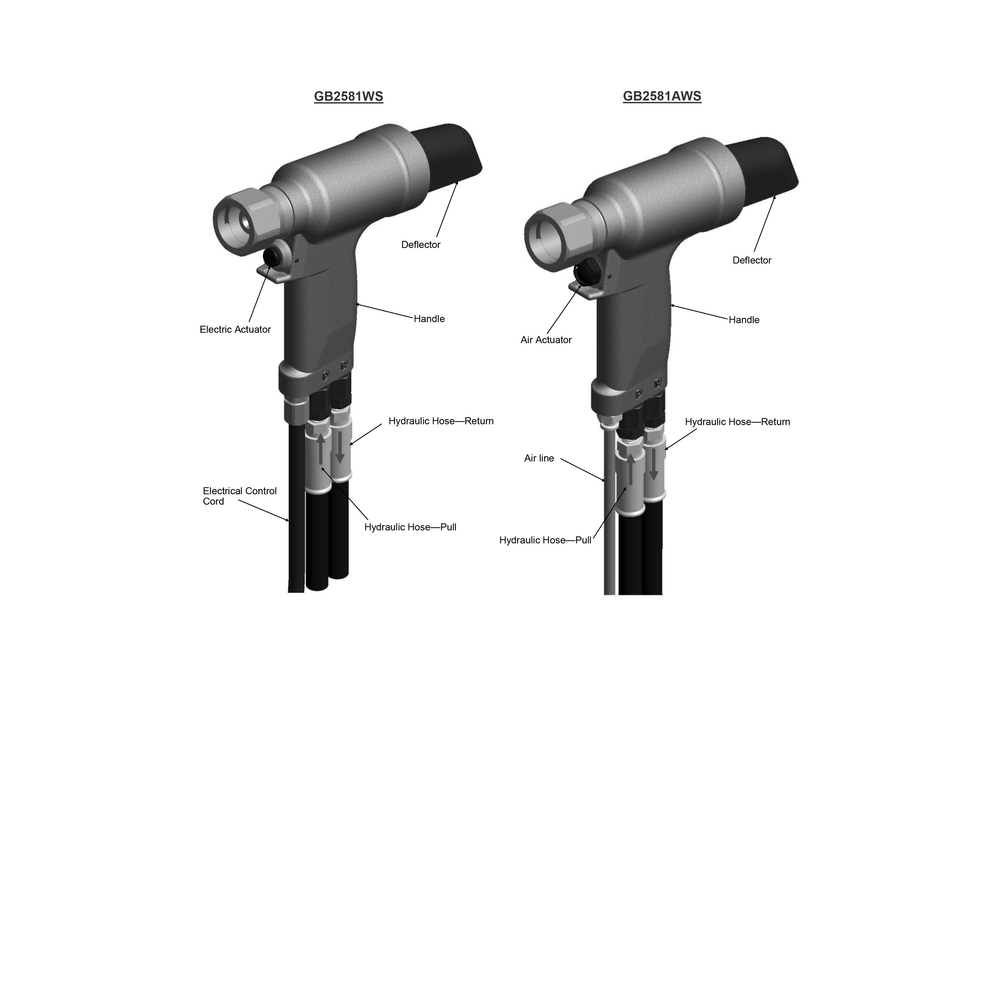

מבט נוסף על כלי סמרור הידראולי Gage Bilt GB2581WS/GB2581AWS - Additional view of the Gage Bilt GB2581WS/GB2581AWS hydraulic rivet tool

בית » קטלוג » פתרונות סמרור לתעשייה ולתעופה » כלי סמרור הידראוליים » כלי סמרור הידראולי Gage Bilt GB2581WS/GB2581AWS

כלי סמרור הידראולי Gage Bilt GB2581WS/GB2581AWS

Name: כלי סמרור הידראולי Gage Bilt GB2581WS/GB2581AWS
Brand: Gage Bilt

ה-GB2581WS וה-GB2581AWS הם כלי התקנה הידראוליים, המיועדים להתקנה יעילה של מחברים עיוורים, מחברי Lockbolt ומחברי Magna-Grip בקוטר עד 3/8 אינץ'.

סקירה

מידע ויישומים

תיאור

ה-GB2581WS וה-GB2581AWS הם כלי התקנה הידראוליים, המיועדים להתקנה יעילה של מחברים עיוורים, מחברי Lockbolt ומחברי Magna-Grip בקוטר עד 3/8 אינץ'. משקל הכלי הוא 6.6 ליברות (2.99 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 1.000 אינץ' (25.4 מ"מ), וכוח המשיכה הנקוב הוא 10,700 ליברות (47.59 קילו-ניוטון) בלחץ 7,400 psi (510.2 בר).

מפרט וטבלאות טכניות

GB2581WS/GB2581AWS Info:

Weight (משקל)	6.6 ליברות. (2.99 ק”ג)
Rated Pull Load (כוח משיכה נקוב)	10,700 ליברות. (47.59 קילו-ניוטון) @7,400 PSI.
Stroke (מהלך)	1.000" (25.4 מ”מ)
Noise Level (רמת רעש)	81.5 dB(A)
Warranty (אחריות)	1 year (שנה אחת)

ASP 2 ASP & ASP PF ASP FF & ASP F ASP-LC (סדרות מחברי ASP)

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
13/64	ASP06-745C-23 ASP06-745C-48	ASP06-27OSSG ASP06-37OSSG
17/64	ASP08-745B-23 ASP08-745B-48	ASP08-27OSSG ASP08-37OSSG
21/64	ASP10-755-23 ASP10-755-48	ASP10-27OSSG ASP10-37OSSG

BOM BLIND OVERSIZE MANDREL

DIA. (קוטר)	STRAIGHT (ישר)
1/4	BOM08-755A-23
5/16	BOM10-756-26
3/8	**BOM12-756A-26

COMMERCIAL LOCKBOLTS C6L AVDELOK

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
3/16	NAS06-2581-12 NAS06-2581-48 NAS06-2581-23	NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG
1/4	NAS08-2581-12 NAS08-2581-48 NAS08-2581-23	NAS08-25OSSG NAS08-30OSSG NAS08-34OSSG
5/16	LB10-745C-26 NAS10-2581-23	NAS10-208C-31
3/8	LB12-756-26 NAS12-756-48	NAS12-208A-31

CONTAINER BOLT

DIA. (קוטר)	STRAIGHT (ישר)
3/8	HT12-756-23

FLOOR BOLT

DIA. (קוטר)	STRAIGHT (ישר)
5/16	FT10-353A-28

LGP LIGHTWEIGHT GROOVE PROPORTION LOCKBOLTS (משקל)

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	LGP05-2581-12 LGP05-2581-23 LGP05-2581-48	LGP05-25OSSG LGP05-30OSSG LGP05-34OSSG
3/16	LGP06-2581-12 LGP06-2581-23 LGP06-2581-48	LGP06-25OSSG LGP06-30OSSG LGP06-34OSSG
7/32	LGP07-2581-12 LGP07-755-23 LGP07-755-48	LGP07-25OSSG LGP07-30OSSG LGP07-34OSSG
1/4	LGP08-2581-12 LGP08-2581-23 LGP08-2581-48	LGP08-25OSSG LGP08-30OSSG LGP08-34OSSG
5/16	LGP10-2581-12 LGP10-2581-23 LGP10-2581-48	LGP10-208C-31
3/8	LGP12-745B-12 LGP12-756-26 LGP12-756-48	LGP12-208A-31

LOCKBOLT NAS SHEAR PULL TYPE NAS TENSION PULL TYPE & GROOVE PORPORTION NASS = NAS SHEAR NAST = NAS TENSION (מחברי Lockbolt)

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	NASS05-2581-12 NAST05-2581-12 NASS05-2581-23 NAST05-2581-23 NASS05-2581-48 NAST05-2581-48	NASS05-25OSSG NAST05-20OSSG NASS05-30OSSG NAST05-30OSSG NASS05-34OSSG NAST05-34OSSG
3/16	NAS06-2581-12 NAS06-2581-23 NAS06-2581-48	NAS06-25OSSG NAS06-30OSSG NAS06-34OSSG
1/4	NAS08-2581-12 NAS08-2581-23 NAS08-2581-48	NAS08-25OSSG NAS08-30OSSG NAS08-34OSSG
5/16	NAS10-2581-12 NAS10-2581-23 NAS10-2581-48	NAS10-208C-31
3/8	NAS12-745B-12 NAS12-756-26 NAS12-756-48	NAS12-208A-31

MULTI-GRIP LOCKBOLT

DIA. (קוטר)	STRAIGHT (ישר)
3/16	MG06-745-48
1/4	MG08-745-48
5/16	MG10-756-28
3/8	MG12-756-28

MULIT-GRIP STRUCTURAL BLIND RIVET

DIA. (קוטר)	STRAIGHT (ישר)
3/8	MGL12-353C-28

OVERSIZE STRUCTURAL RIVET

DIA. (קוטר)	STRAIGHT (ישר)
1/4	OS08-745-48
5/16	OS10-756-26 OS10-756-48
3/8	OS12-756A-26 OS12-756A-48

BLIND BOLT (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER M S90353S & U & M S90354S & U M S21140S & U & M S21141S & U M AXI-BOLT, BACB30YY, YU, & YT

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	SB05-745C-23 SB05-745C-48	SB05-27OSSG SB05-37OSSG
3/16	SB06-745B-23 SB06-745B-48	SB06-27OSSG SB06-37OSSG
1/4	SB08-755-23 SB08-755-48	SB08-27OSSG SB08-37OSSG
5/16	SB10-756-28 SB10-756-48
3/8	SB12-756-28 SB12-756-48

BLIND BOLT (SINGLE ACTION) WITH DRIVE WASHER MS90353S & U & MS90354S & U MS21140S & U & MS21141S & U CR7000 SERIES BACB30YY, YU, & YT

DIA. (קוטר)	STRAIGHT (ישר)	*OFFSET (זוויתי)
5/32	UBB05-745C-23 UBB05-745C-48	UBB05-27OSSG UBB05-37OSSG
3/16	UBB06-745B-23 UBB06-745B-48	UBB06-27OSSG UBB06-37OSSG
1/4	UBB08-755-23 UBB08-755-48	UBB08-27OSSG UBB08-37OSSG
5/16	UBB10-756-28 UBB10-756-48
3/8	UBB12-756-28 UBB12-756-48

FOOTNOTES (הערות שוליים)

GB2581WS/GB2581AWS installs the listed fasteners (הכלי Gage Bilt GB2581WS/GB2581AWS מתאים להתקנת המחברים המפורטים לעיל.)
ALL OFFSET OSSG SERIES NOSES REQUIRE 353206-1 ADAPTER WITH 258152 STROKE LIMITER AND 258157 RELIEF VALVE. ALL OFFSET 208 SERIES NOSES REQUIRE 745208 ADAPTER WITH 258153 STROKE LIMITER AND 258156 RELIEF VALVE. (* כל ראשי הסמרור הזוויתיים מסדרת OSSG דורשים מתאם 353206-1, מגביל מהלך 258152 ושסתום פריקה 258157. * כל ראשי הסמרור הזוויתיים מסדרה 208 דורשים מתאם 745208, מגביל מהלך 258153 ושסתום פריקה 258156.)
Repair Only ( לתיקונים בלבד)
NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.)
