בית » מוצרים » בוכנת הרמה הידראולית כבדה עם אום נעילה והחזרת עומס F.P.T. Series CSE GS-TU 700 bar

בוכנת הרמה הידראולית כבדה עם אום נעילה והחזרת עומס F.P.T. Series CSE GS-TU 700 bar

Name: בוכנת הרמה הידראולית כבדה עם אום נעילה והחזרת עומס F.P.T. Series CSE GS-TU 700 bar
Brand: F.P.T. - Fluid Power Technology

בוכנת הרמה הידראולית כבדה עם אום נעילה, להחזקת עומס בטוחה בעבודות הרמה ודחיפה. מתאימה לעומסים גבוהים, עם החזרת עומס ולחץ עבודה של 700 bar.

בוכנת הרמה הידראולית כבדה עם אום נעילה והחזרת עומס F.P.T. Series CSE GS-TU 700 bar

בוכנת הרמה הידראולית חד-פעולתית לעומסים גבוהים, עם אום נעילה להחזקת העומס בצורה מכנית ובטוחה גם לפרקי זמן ארוכים. מתאימה לעבודות הרמה, דחיפה והרמה כבדה.

הבוכנה כוללת מחוון מהלך, התקן נגד מהלך יתר, משטחי הובלה מוגדלים לספיגת עומס לא מיושר, וחיבור נקבה 3/8 ” NPT עם כיסוי אבק. קיימת אפשרות לראש מתחלף ולסאדל מתנדנד לשיפור חלוקת העומס.

בוכנת הרמה הידראולית זו מכונה לעתים גם ג’ק הידראולי או ג’ק הרמה, ומשמשת להרמה ולהנפה של עומסים כבדים.

מאפיינים עיקריים

עומסים גבוהים: כוח דחיפה מ-50 עד 1,000 טון, עם טווח מהלך מ-50 mm עד 300 mm. מתאימה גם לעבודה כבדה במיוחד וליישומי הרמה ודחיפה.
אום נעילה: האום המושחל מאפשר נעילה והחזקת עומס מכנית גם כאשר המשאבה מנותקת, כך שניתן לעבוד מתחת לעומס מורם בבטחה.
מבנה ועמידות: מבנה Plunger, טיפול Nitox ONC בכל החלקים המכניים, ואטמים עמידים לשימוש עד 60° C, עם אפשרות לאטמים עמידים עד 200° C לפי דרישה.
הגנה ובקרה: כוללת מחוון מהלך והתקן נגד מהלך יתר, וכן מגב למניעת חדירת לכלוך מהסביבה.
אביזרים ונוחות: חיבור נקבה 3/8 ” NPT עם כיסוי אבק, ראש מתחלף בעל חוזק גבוה, ואפשרות להרכבת ראש מתנדנד לשיפור חלוקת העומס.
התאמה אישית: ניתן לתכנן ולייצר בוכנות הידראוליות בהתאמה אישית לפי דרישה, עם גיאומטריות, ביצועים ותכונות ייעודיים.

שאלות נפוצות

האם הבוכנה מתאימה לעבודה מתחת לעומס מורם?
כן. אום הנעילה מאפשר להחזיק את העומס בצורה מכנית ובטוחה גם כאשר המשאבה מנותקת, כך שניתן לעבוד מתחת לעומס מורם.

מה לחץ העבודה של הבוכנה?
לחץ העבודה הוא 700 bar.

האם ניתן להזמין בוכנה בהתאמה אישית?
כן, נשמח לסייע בתכנון וייצור בוכנות הידראוליות בהתאמה אישית לפי הצורך.

צילינדר חד-פעולתי לעומסים גבוהים, חזרת עומס עם אום נעילה

קיבולת/כוח	מהלך	דגם	שטח חתך	נפח	משקל	A	B	C	D	E	F	G	H	L	M	O	Z	Alpha
50 /549.78	50	CSE50/50-GS-TU	78.5	392.7	16.9	164	214	162	130	100	Tr.100×4	72	24	25	M8x1.25	105	10	90
	100	CSE50/100-GS-TU	78.5	785.4	21.9	214	314	212	130	100	Tr.100×4	72	24	25	M8x1.25	105	10	90
	150	CSE50/150-GS-TU	78.5	1178.1	27.4	264	414	262	130	100	Tr.100×4	72	24	25	M8x1.25	105	10	90
	200	CSE50/200-GS-TU	78.5	1570.8	32.4	314	514	312	130	100	Tr.100×4	72	24	25	M8x1.25	105	10	90
	250	CSE50/250-GS-TU	78.5	1963.5	37.9	364	614	362	130	100	Tr.100×4	72	24	25	M8x1.25	105	10	90
	300	CSE50/300-GS-TU	78.5	2356.2	42.9	414	714	412	130	100	Tr.100×4	72	24	25	M8x1.25	105	10	90
100 /1001.97	50	CSE100/50-GS-TU	143.1	715.7	35.2	187	237	185	175	135	Tr.135×6	92	33	33	M12x1.75	150	22	90
	100	CSE100/100-GS-TU	143.1	1431.4	44.7	237	337	235	175	135	Tr.135×6	92	33	33	M12x1.75	150	22	90
	150	CSE100/150-GS-TU	143.1	2147.1	53.9	287	437	285	175	135	Tr.135×6	92	33	33	M12x1.75	150	22	90
	200	CSE100/200-GS-TU	143.1	2862.8	63.5	337	537	335	175	135	Tr.135×6	92	33	33	M12x1.75	150	22	90
	250	CSE100/250-GS-TU	143.1	3578.5	73.1	387	637	385	175	135	Tr.135×6	92	33	33	M12x1.75	150	22	90
	300	CSE100/300-GS-TU	143.1	4294.2	82.6	437	737	435	175	135	Tr.135×6	92	33	33	M12x1.75	150	22	90
150 /1496.77	50	CSE150/50-GS-TU	213.8	1069.1	59.4	209	259	207	215	165	Tr.165×6	110	41	40	M12x1.75	185	22	90
	100	CSE150/100-GS-TU	213.8	2138.2	73.5	259	359	257	215	165	Tr.165×6	110	41	40	M12x1.75	185	22	90
	150	CSE150/150-GS-TU	213.8	3207.4	87.7	309	459	307	215	165	Tr.165×6	110	41	40	M12x1.75	185	22	90
	200	CSE150/200-GS-TU	213.8	4276.5	102.3	359	559	357	215	165	Tr.165×6	110	41	40	M12x1.75	185	22	90
	250	CSE150/250-GS-TU	213.8	5345.6	116.4	409	659	407	215	165	Tr.165×6	110	41	40	M12x1.75	185	22	90
	300	CSE150/300-GS-TU	213.8	6414.7	131	459	759	457	215	165	Tr.165×6	110	41	40	M12x1.75	185	22	90

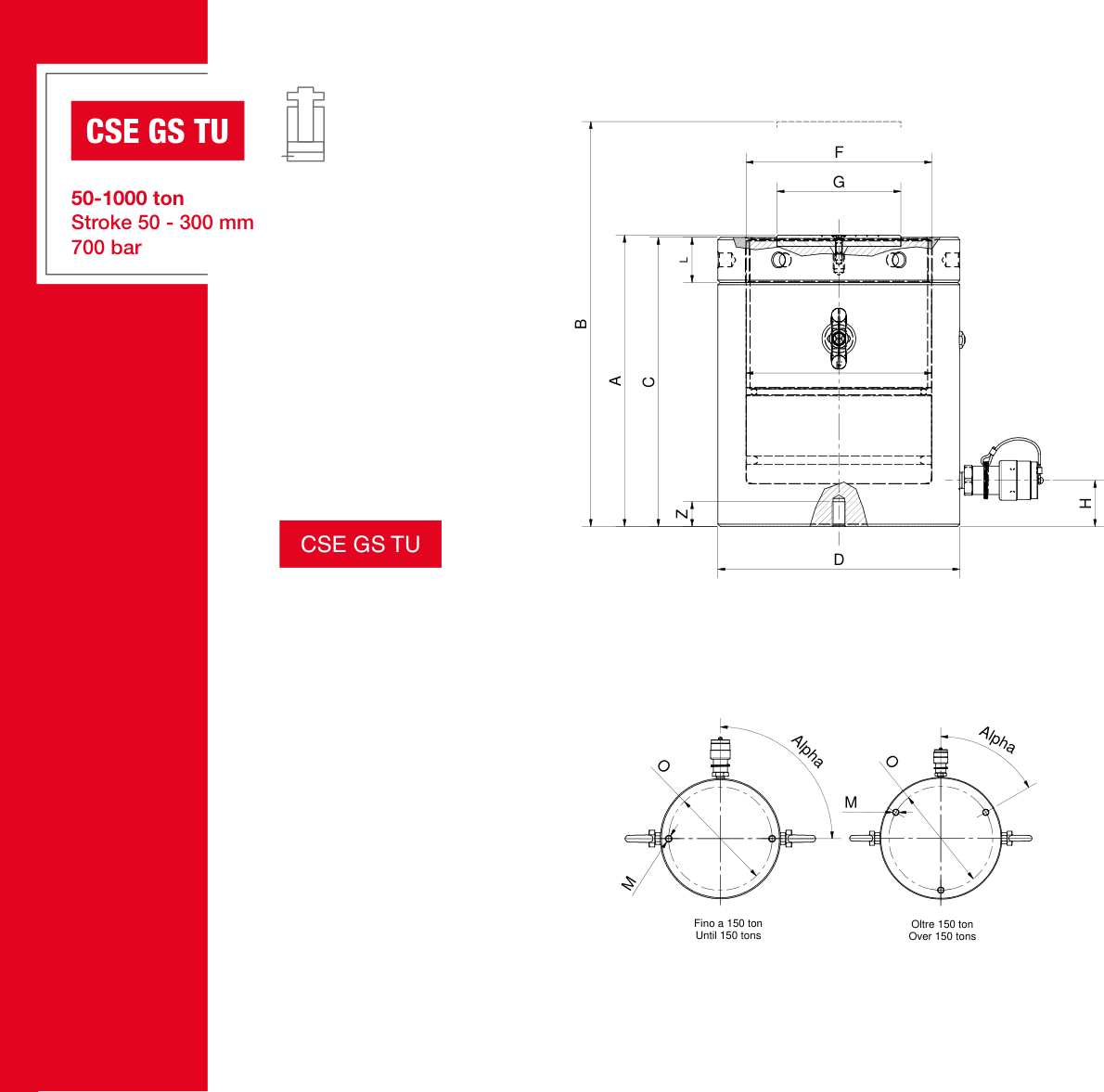

שרטוט מידות (התייחסות לאותיות העמודות בטבלה)

מעוניינים לבדוק את התאמת בוכנת הרמה הידראולית כבדה עם אום נעילה והחזרת עומס F.P.T. Series CSE GS-TU 700 bar ליישום שלכם?

צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על בוכנת הרמה הידראולית כבדה עם אום נעילה והחזרת עומס F.P.T. Series CSE GS-TU 700 bar.
