ה-APS-438LP (פרופיל נמוך) MILLHOG הוא מסור קומפקטי המופעל באוויר, שתוכנן לחקות את הארגונומיה של ה-APS-438 הסטנדרטי אך דורש מרווח קטן יותר להפעלה, מה שהופך אותו לאידיאלי כמעט לכל יישום חיתוך.
ה-APS-438LP (פרופיל נמוך) MILLHOG הוא מסור קומפקטי המופעל באוויר, שתוכנן לחקות את הארגונומיה המעולה של ה-APS-438 הסטנדרטי אך דורש מרווח קטן יותר להפעלה, מה שהופך אותו לאידיאלי כמעט לכל יישום חיתוך. הוא מסוגל לחתוך בקלות לוחות דוודים, צינורות, צנרת, מכלים, יריעות ומבנים גליליים, ואינו משאיר אזור מושפע מחום שיש להתמודד איתו בשלבים מאוחרים יותר של הייצור.
כמו כל ציוד ESCO Tool, הרכיבים הפונקציונליים נתמכים במלואם באמצעות חומרה מדויקת וחומרים מותנים לשירות ואמינות לאורך זמן.
| מפרט | אימפריאלי | מטרי |
|---|---|---|
| טווח עבודה | 6.0″ קוטר חיצוני – 60.0″ קוטר חיצוני | 152.4 מ״מ קוטר חיצוני – 1524.0 מ״מ קוטר חיצוני |

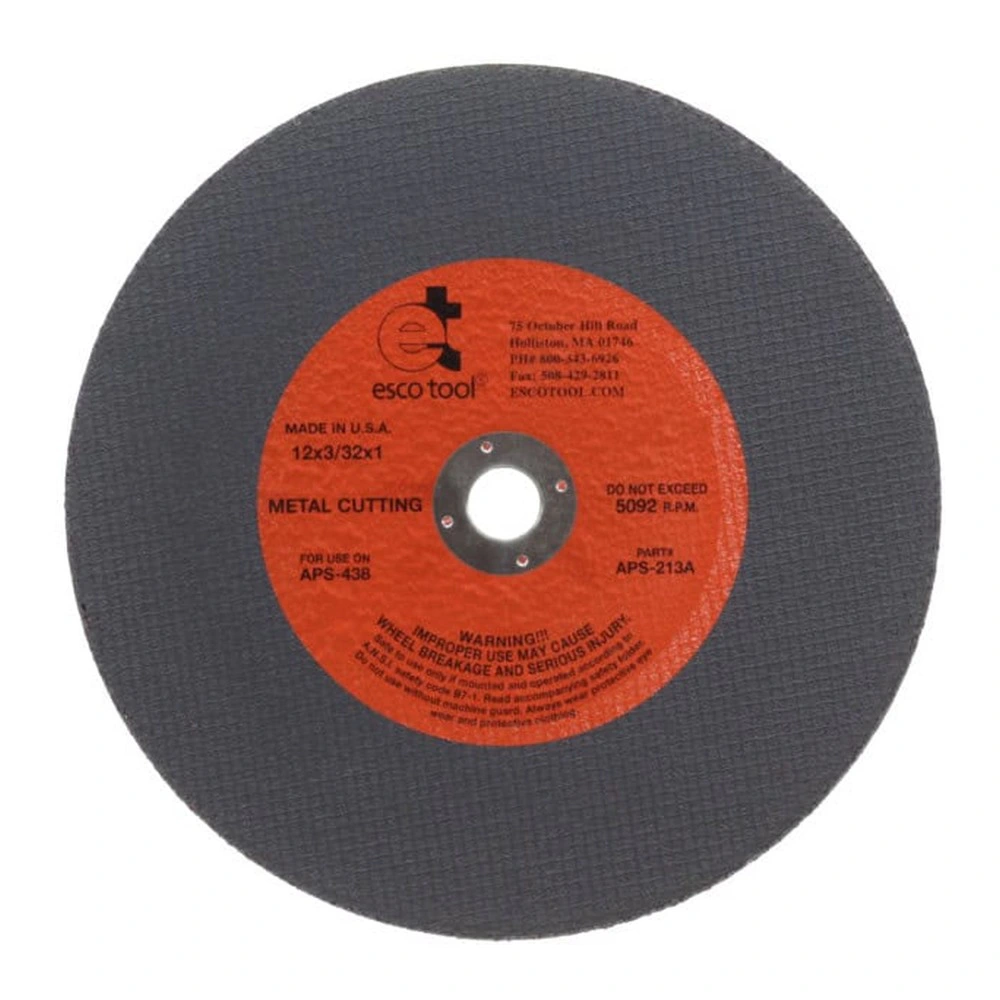

| סדרת להבים | APS | APS |
| מרווח רדיאלי | 7.5″ עם הלהב במצב שקוע במלואו | 190.1 מ״מ עם הלהב במצב שקוע במלואו |
| עומק חיתוך | 3.375″ | 85.7 מ״מ |
| מנוע | פנאומטי | פנאומטי |
| הספק | 3 כ״ס | 2237 ואט |
| לחץ אוויר | 90 PSI | 6.2 בר |
| ספיקת אוויר | 80 רגל מעוקבת לדקה | 2265 ליטר לדקה |
| מהירות הלהב | 5050 סל״ד | 5050 סל״ד |
| משקל עבודה | 30 ליברות | 13.6 ק״ג |
| משקל משלוח | 70 ליברות | 31.8 ק״ג |
| מידות משלוח | 27″ × 15″ × 11″ | 686 מ״מ × 381 מ״מ × 254 מ״מ |
| אביזר | פרטים |
|---|---|
| מסילה – TR-5 WT | המסילה הישרה הסטנדרטית מיועדת לשימוש עם APS-438 ו-APS-438 LP. אורך המסילה הסטנדרטי הוא 5.0′ (1.52 מטר) והיא מגיעה עם 3 לשוניות ריתוך, אך ניתן גם להזמין מסילות באורך מותאם אישית. את המסילות מתקינים באמצעות ריתוך נקודתי של לשוניות הריתוך במקומן, תוך שימוש במחווני קו החיתוך המצורפים כנקודת ייחוס, ולאחר מכן באמצעות הברגה. ניתן גם להאריך מסילות באמצעות מחברי מסילה. |
| מסילת Flex – TR-FL | מסילת Flex מתאימה ללוחות צינורות דוודים מעוותים ושימושית ביישומים רבים אחרים, כולל משטחים קמורים ומפותלים. הרכיבים כוללים גב מסילה גמיש, גלילים משוננים ולוח עליון גמיש עם חריצים. הגב מרותך בריתוך נקודתי למשטח היישום לפני חיבור הלוח העליון באמצעות ברגים, כדי להתאים באופן מושלם לכיפוף. |
| מחבר מסילה – TR-TC | מחברי מסילה מחברים אורכי מסילה ישרה כדי להאריך את מהלך התנועה ואת מרחק החיתוך. המחברים מחליקים על קצה המסילה ואינם דורשים הברגה או אמצעי קיבוע כלשהם לצורך ההתקנה. |
| מסילת EscoWrap – ראה טבלת מידות | מסילות Wrap משמשות עם APS-438 LRC או עם ה-עגלת צינורות אוניברסלית יחד עם APS-438 ו-APS-438 LP על מבנים גליליים כגון צינור, צנרת ומכלים בקוטר 6.0″ (1.8 מטר) – 60.0″ (18.3 מטר). המסילה קלה להתקנה וניתן לכוונן/להדק אותה לצינורות במידות משתנות. |
| מערכת מסילת הידוק מהיר – TR-QC | מערכת מסילת הידוק מהיר משתמשת בטריז קבוע ובטריז מתכוונן כדי להידק סביב לוחות צינורות דוודים ויישומים קטנים אחרים ללא ריתוך. מחווני קו החיתוך המצורפים מתחברים לחלק האחורי של המסילה כדי לסייע במיקום נכון. |
| תושבת חיתוך צינור יחיד – APS-220 | תושבת החיתוך לצינור יחיד הופכת את APS-438 ואת APS-438 LP למסור חיתוך נייד לחיתוך מהיר ומדויק של צינור, צנרת וחומר גלם עד 4.0″ (101.6 מ״מ) קוטר חיצוני |
| עגלת צינור אוניברסלית – TR-205 | עגלת הצינור האוניברסלית מתאימה את APS-438 ואת APS-438 LP כך שיוכלו לפעול על מסילות EscoWrap. המערכת משתמשת בבלם השלדה של המסורים כדי לנעול אותם במקומם על העגלה, והיא מתכווננת במלואה להתקנה יציבה ולתנועה חלקה. |
| תושבת ממברנה – APS-218 | תושבת הממברנה מחליקה על המסילה הישרה, ועליה מותקן APS-438 או APS-438 LP לצורך הסרה מהירה של ממברנה מבין צינורות. ניתן להגדיר את מסילת תושבת הממברנה בשני מצבים שונים בהתאם למגבלות המקום. |
| מגיני APS – ראה טבלת מידות | בהתאם ליישום, ייתכן שיהיה צורך במגינים בגדלים שונים להפעלה בטוחה של מסורי APS. המגינים מגיעים עם חומרת התקנה ומותקנים בתוך דקות. מגיני APS מתאימים לכל דגמי מסורי APS וניתן להחליפם בהתאם ללהב החיתוך או למגבלות המקום. |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מסור פנאומטי קומפקטי לצינורות Esco Tool APS-438 LP.
