פתרון הידראולי מדויק להידוק ברגים גדולים בקטרים M30 עד M45.

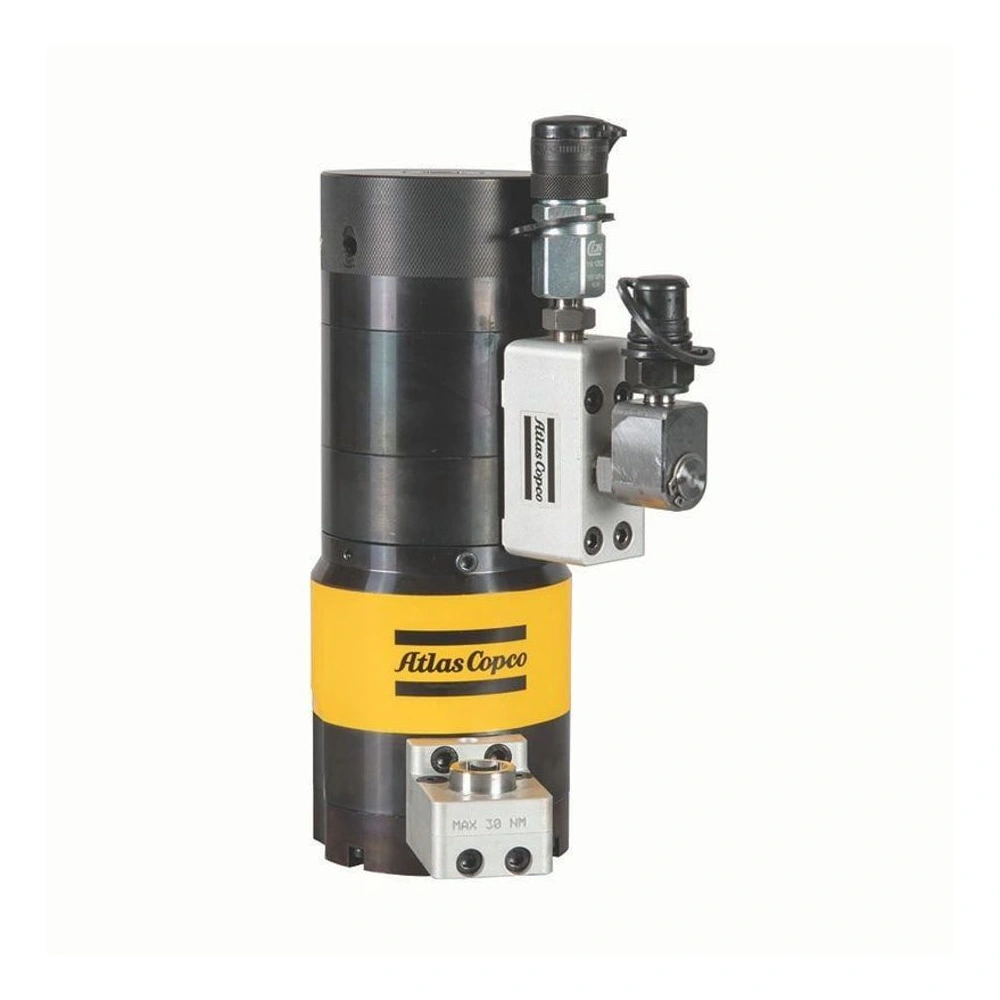

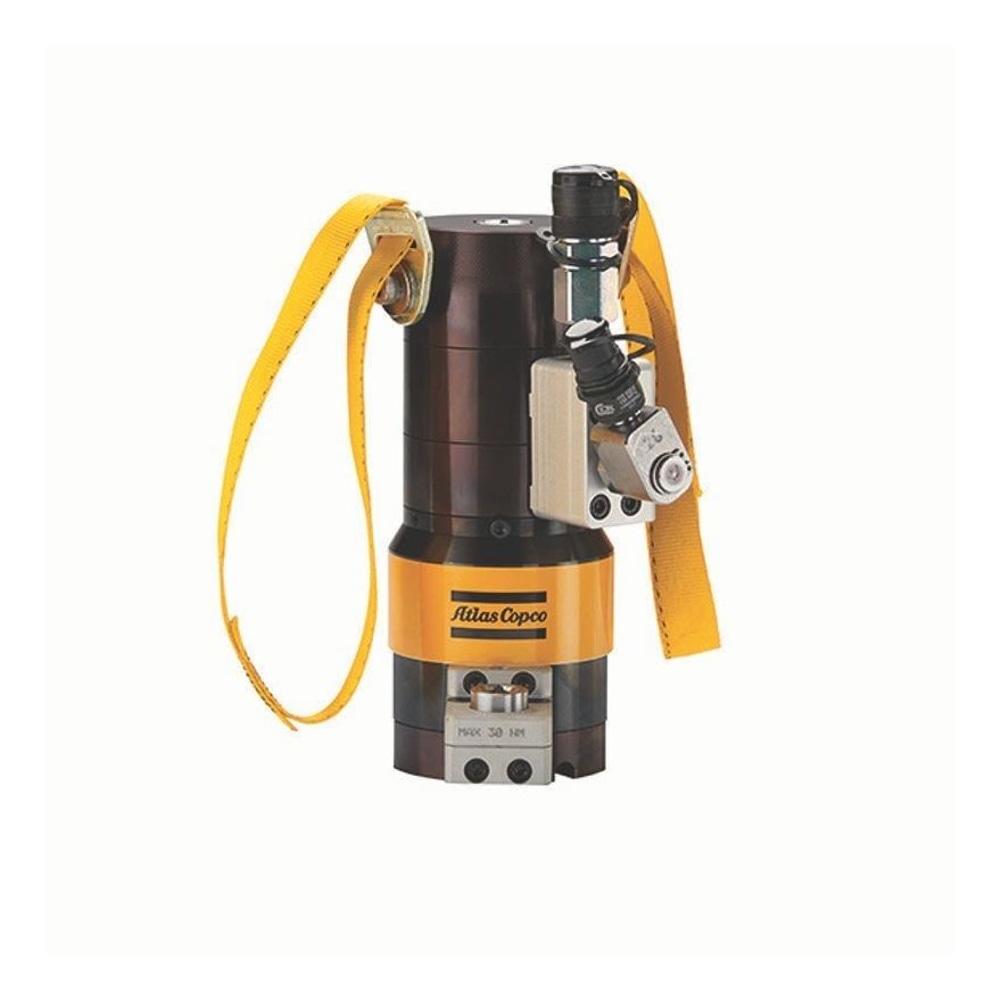

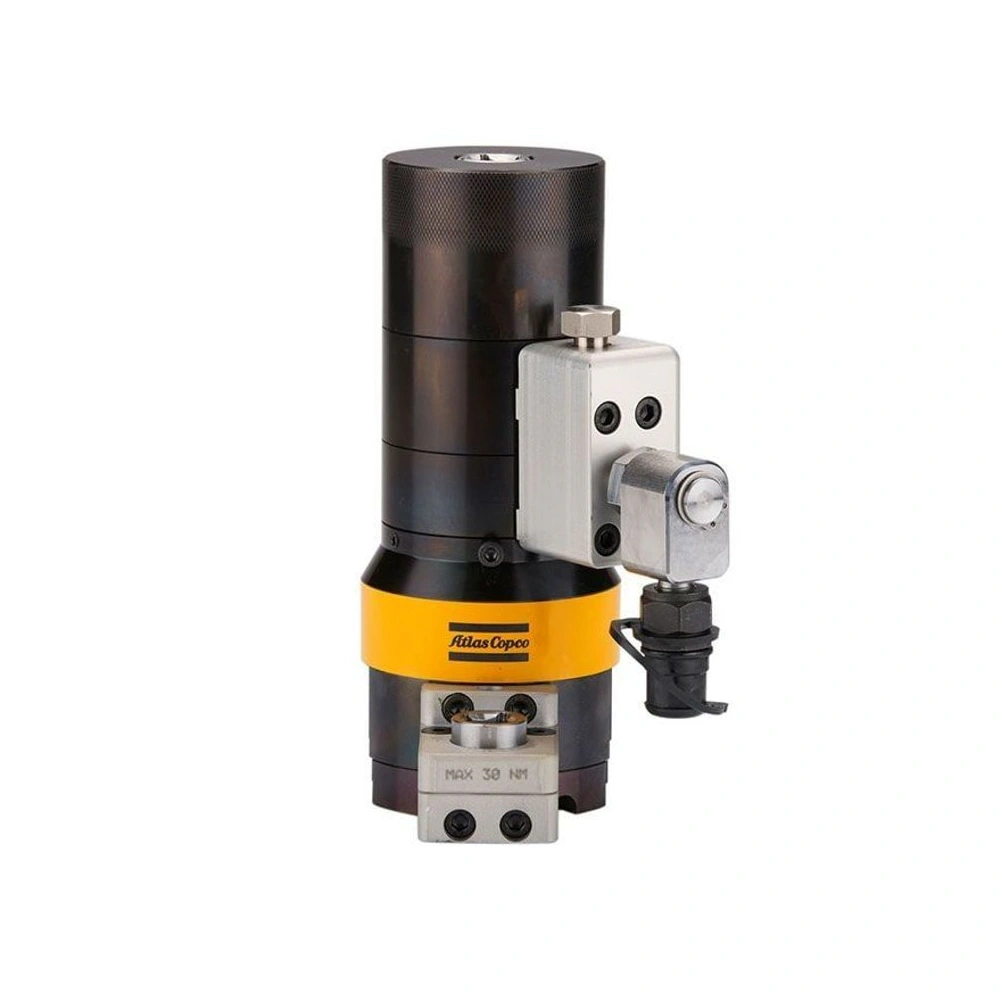

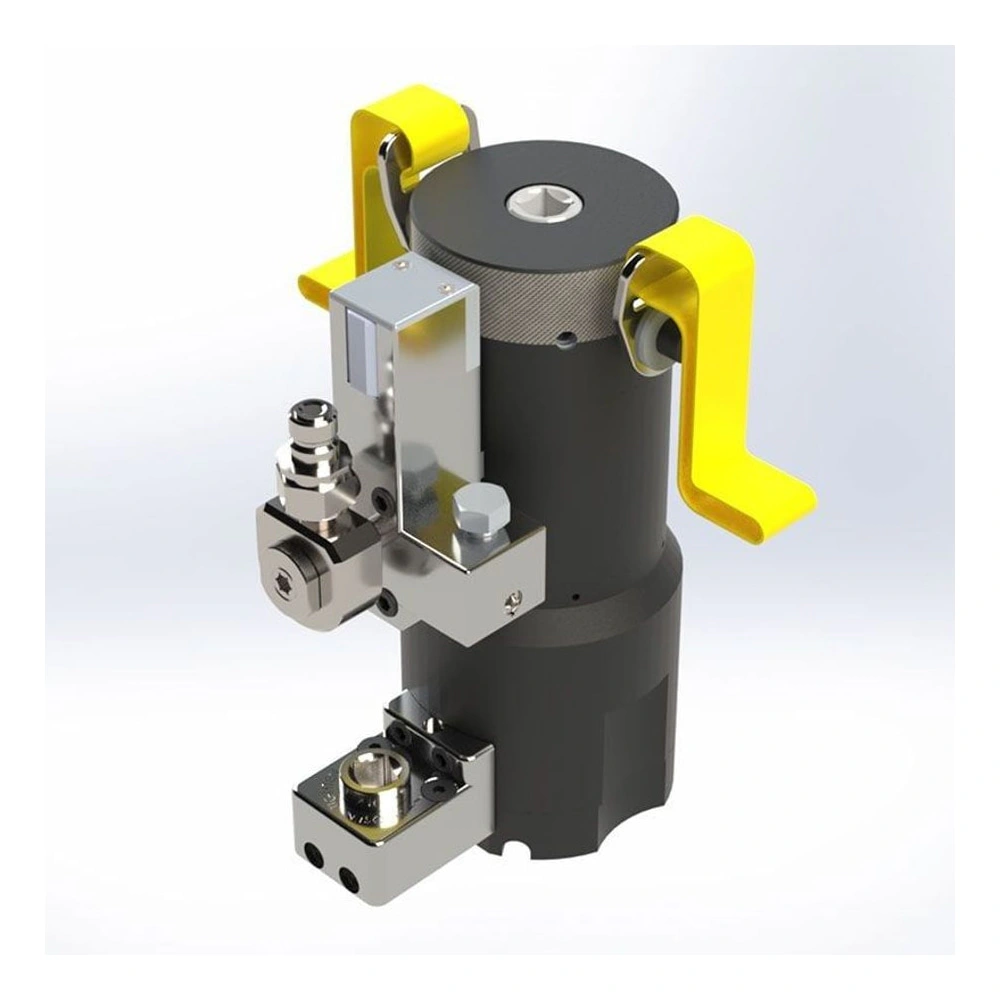

סדרת Atlas Copco WTB / WTF מיועדת למתיחה והידוק מבוקרים של ברגים גדולים ביישומי הרכבה תעשייתיים.
הסדרה כוללת דגמים למידות בורג שונות, עם טווחי עומס, מהלך ומידות חיצוניות שמאפשרים להתאים את המותחן למשימה ולקונפיגורציית החיבור.
איך בוחרים את דגם ה-WTB / WTF המתאים?
שלב 1: מזהים את קוטר הבורג או הסטאד שצריך להידוק.
שלב 2: בודקים את טווח הבליטה הזמין של הסטאד ואת המהלך המרבי הנדרש.
שלב 3: משווים את העומס המרבי של הדגם לדרישת החיבור.
שלב 4: בוחרים גם לפי המידות החיצוניות והמשקל, אם יש מגבלת מקום סביב נקודת ההידוק.
לאילו קטרי ברגים הסדרה מתאימה?
הסדרה כוללת דגמים לבורגי M30 עד M45.
מה חשוב לבדוק לפני הזמנה?
חשוב לבדוק את קוטר הבורג, את בליטת הסטאד, את המהלך המרבי ואת המידות סביב נקודת העבודה.
התאמה נכונה בין הנתונים האלה לדגם חוסכת בעיות בהרכבה.
האם יש הבדל בין הדגמים מבחינת התאמה מכנית?
כן.
הדגמים נבדלים בקוטר הבורג, בבליטת הסטאד המינימלית והמקסימלית, במאמץ המרבי, במידות A, B ו-D ובמשקל.
מה המשמעות של Automatic Reset “Snap Down” Nut Drive?
זו תצורת הנעה עם איפוס אוטומטי שמסייעת בתהליך העבודה וחוזרת למצב פעולה לאחר המחזור.
איפה משתמשים במותחני ברגים הידראולים כאלה?
הם מתאימים ליישומי הרכבה תעשייתיים שבהם נדרש הידוק מבוקר של ברגים גדולים ומדויקים.
מה כוללת סדרת WTB / WTF?
הסדרה כוללת כמה דגמים שונים בתוך אותו משפחה, וכל דגם מוגדר לטווח בורג ועומס משלו.
| דגם | קוטר בורג | בליטת בורג (Mm) | מהלך מרבי | עומס מרבי | שטח לחץ הידראולי | Dia A | Height B | D | משקל | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ordering No. | Metric | min | max | mm | kN | lbs | mm2 | in2 | mm | mm | mm | kg | |
| 8434220062 | WTB30 | M30 | 59 | 69 | 8 | 465.38 | 104,622 | 3,447.21 | 5.343 | 72 | 205 | 64 | 6.16 |
| 8434220063 | WTB33 | M33 | 64 | 73 | 10 | 575.80 | 129,444 | 4,265.09 | 6.611 | 79 | 217.5 | 71 | 7.24 |
| 8434220064 | WTB36 | M36 | 71 | 81 | 10 | 678.26 | 152,478 | 5,024.05 | 7.787 | 84.5 | 229.5 | 77 | 8.75 |
| 8434220065 | WTB39 | M39 | 76 | 86 | 10 | 810.58 | 182,225 | 6,004.20 | 9.307 | 92 | 263 | 83 | 11.12 |
| 8434220066 | WTB42 | M42 | 83 | 93 | 10 | 929.67 | 208,999 | 6,886.37 | 10.674 | 97 | 262.5 | 95 | 12.75 |
| 8434220067 | WTB45 | M45 | 88 | 98 | 10 | 1,079.48 | 242,682 | 7,996.12 | 12.394 | 105 | 275.5 | 94.5 | 15.86 |
| 8434220068 | WTB48 | M48 | 94 | 104 | 10 | 1,221.57 | 274,620 | 9,048.67 | 14.025 | 111 | 286.5 | 100.5 | 17.84 |
| 8434220350 | WTB56 | M56 | 110 | 120 | 10 | 1,686.19 | 379,070 | 12,490.29 | 19.359 | 132 | 314 | 115 | 26.5 |
| 8434220351 | WTB64 | M64 | 124 | 134 | 10 | 2,221.00 | 499,300 | 16,461.30 | 25.515 | 150 | 352 | 124 | 35 |

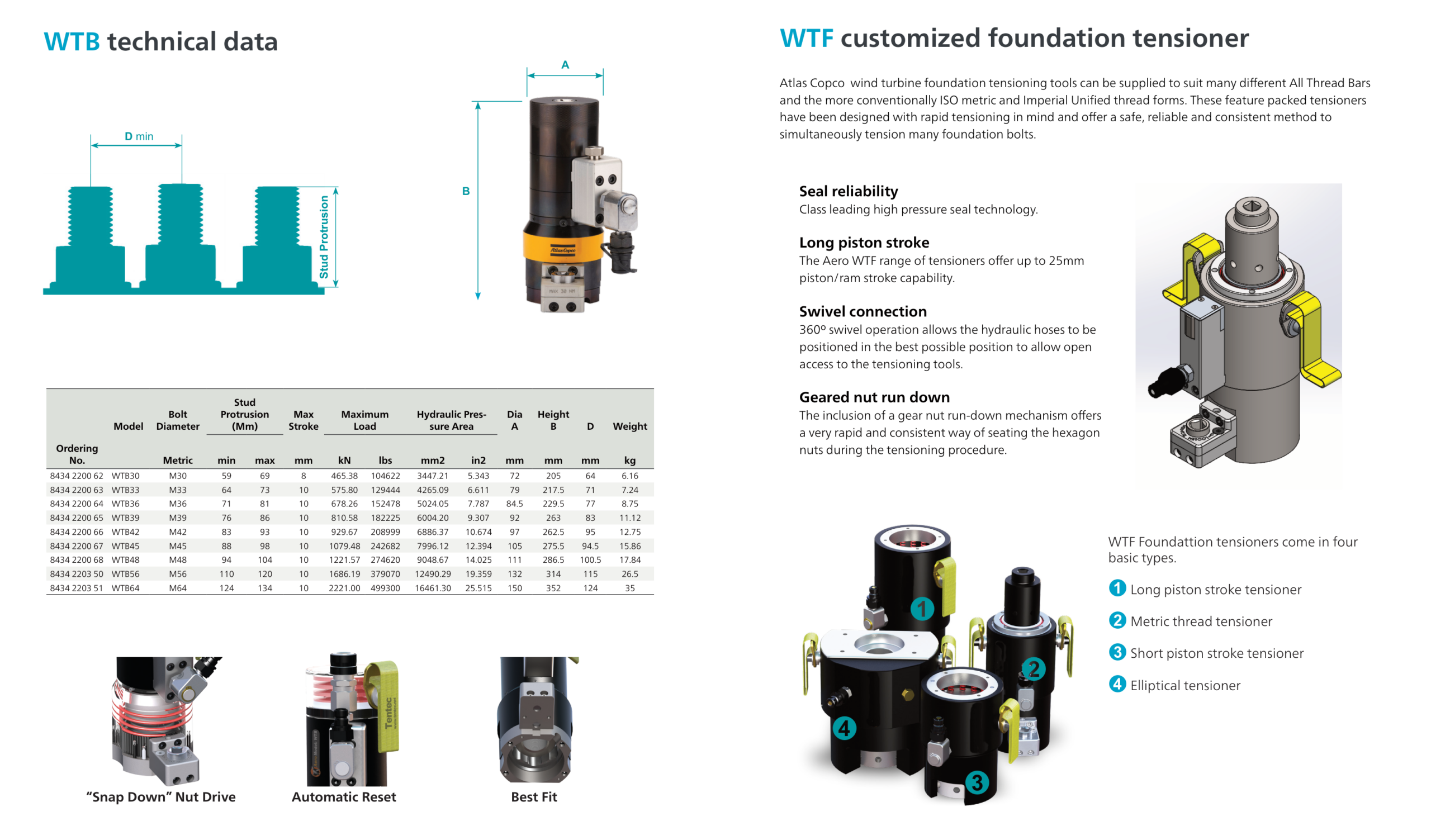

תרשים טכני מתוך קטלוג Atlas Copco (עמ’ 58)
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מותחי ברגים הידראולים Atlas Copco WTB / WTF.
