פתרון מדויק ומבוקר למתיחת ברגים בהידראוליקה גבוהה.

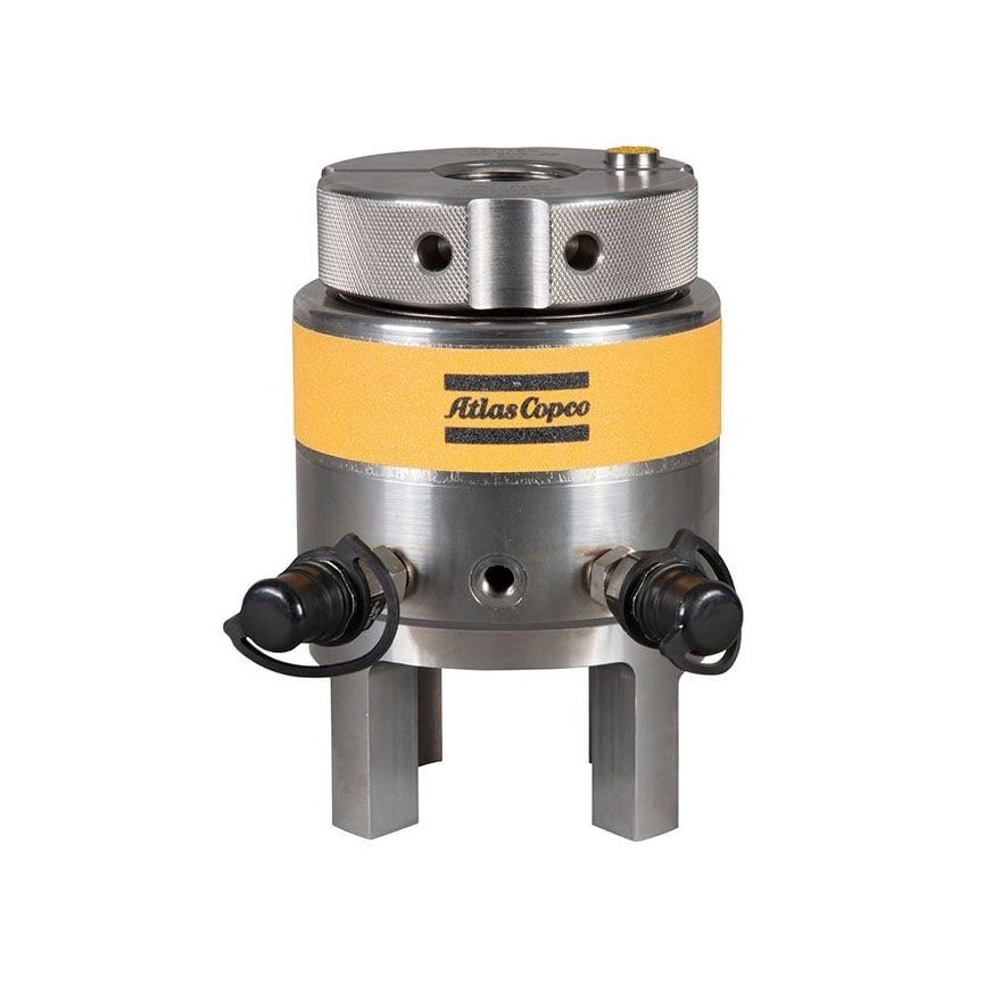

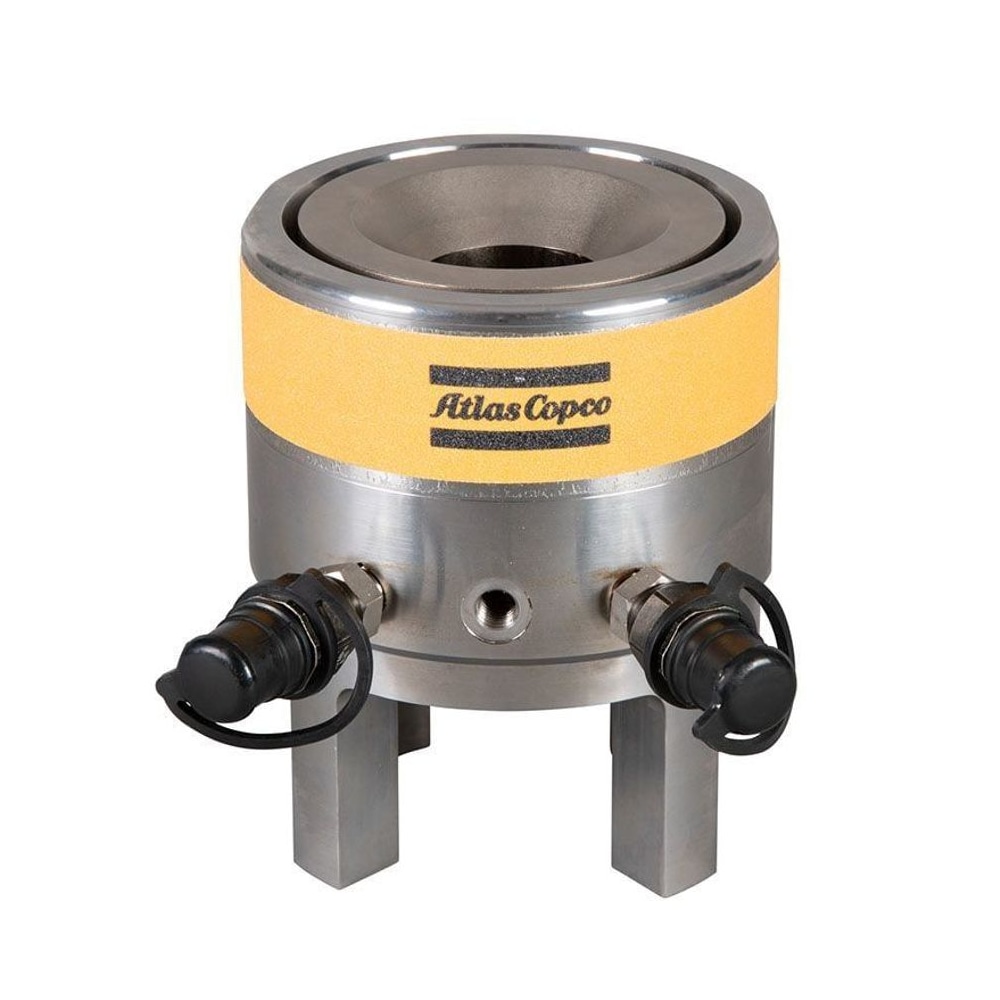

Atlas Copco Compact 8 הוא סדרת מותחי ברגים הידראוליים לעבודה מדויקת על חיבורי ברגים טעונים.
הסדרה מיועדת ליישומים תעשייתיים שבהם נדרש עומס ראשוני מבוקר, טווח עבודה מוגדר וביצועים יציבים במתיחה.
הדגמים בסדרה מתאימים לקטרי ברגים שונים ומאפשרים בחירה בין גרסאות אימפריאליות ומטריות לפי הצורך.
המערכת מיועדת לעבודה בלחץ עבודה מרבי של 1,500 bar, עם מהלך בוכנה של 30 מ״מ בדגמים 01 עד 07 ו-20 מ״מ בדגם 00.
איך בוחרים את דגם ה-Compact 8 הנכון?
שלב 1: זהו את קוטר הבורג וההברגה באתר העבודה.
שלב 2: בדקו אם נדרש תקן Imperial או Metric.
שלב 3: התאימו בין קוטר הבורג לדגם C8-00 עד C8-07.
שלב 4: אם נדרש ניטור עומס, בחרו גרסה עם Load Cell.
שלב 5: ודאו שמספר ההזמנה תואם בדיוק לתצורה הדרושה.
מה ההבדל בין דגם 00 לדגמים 01 עד 07?
ההבדל המרכזי הוא במהלך הבוכנה המרבי.
דגם 00 מגיע למהלך של 20 מ״מ, בעוד דגמים 01 עד 07 מגיעים למהלך של 30 מ״מ.
האם יש גרסאות מטריות ואימפריאליות?
כן.
הסדרה כוללת גרסאות Imperial ו-Metric, כדי להתאים לסוגי הברגים והסטנדרטים הנפוצים בקווי עבודה שונים.
באילו יישומים הסדרה הזו מתאימה?
הסדרה מתאימה לעבודות הרכבה תעשייתיות שבהן נדרש מתיחה מדויקת של ברגים, שליטה בעומס ראשוני ועבודה עקבית בלחץ גבוה.
האם קיימות גרסאות עם Load Cell?
כן.
בחלק מהתצורות מופיע Load Cell Ordering No., כך שניתן לבחור גרסה עם זיהוי עומס מובנה לפי הצורך.
מה חשוב לבדוק לפני ההזמנה?
בדקו את קוטר הבורג, סוג ההברגה, התקן Imperial או Metric, והאם נדרש דגם 00 או אחד מדגמי 01 עד 07. לאחר מכן התאימו את מספר ההזמנה המדויק.
| דגם | מק”ט יצרן | קוטר בורג | פסיעת תבריג | קוטר כלי | קוטר צד | גובה כלי | Radial Dim’n | Max Ini tial Bolt Load | שטח הידראולי מ״מ² | מהלך בוכנה | אורך סטאד נוסף | Headroom Dimension | מפתח (A/F) | Radial Dim’n | Dim’n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | F | B | C | G | E | H | J | K | ||||||
| Inch | mm | mm | mm | mm | kN | mm | mm | mm | mm | mm | mm | ||||
| C8-00 | 8434220372 | 0.75 | UNC | 66.0 | 66.0 | 123 | 20 | 190.21 | 1,268.420 | 20 | 113.5 | 214.5 | 50.2 | 31.6 | 97.00 |
| 8434220373 | 0.875 | UNC | 66.0 | 66.0 | 123 | 20 | 190.21 | 1,268.420 | 20 | 110.3 | 214.5 | 50.2 | 31.6 | 97.00 | |
| C8-01 | 8434220374 | 1 | 8-UN | 87.0 | 87.0 | 153 | 25 | 328.87 | 2,193.020 | 30 | 137.1 | 270.5 | 65 | 41.5 | 127.00 |
| 8434220375 | 1.125 | 8-UN | 87.0 | 87.0 | 153 | 25 | 328.87 | 2,193.020 | 30 | 134.0 | 270.5 | 65 | 41.5 | 127.00 | |
| C8-02 | 8434220376 | 1.25 | 8-UN | 104.5 | 104.5 | 165 | 28 | 514.84 | 3,433.170 | 30 | 142.8 | 286.5 | 82.5 | 50.15 | 135.00 |
| 8434220377 | 1.375 | 8-UN | 104.5 | 104.5 | 165 | 28 | 514.84 | 3,433.170 | 30 | 139.6 | 286.5 | 82.5 | 50.15 | 135.00 | |
| C8-03 | 8434220378 | 1.5 | 8-UN | 123.1 | 118.3 | 184.5 | 35 | 746.70 | 4,979.300 | 30 | 155.9 | 321.5 | 90 | 59.1 | 150.50 |
| 8434220379 | 1.625 | 8-UN | 123.1 | 118.3 | 184.5 | 35 | 746.70 | 4,979.300 | 30 | 152.8 | 321.5 | 90 | 59.1 | 150.50 | |
| C8-04 | 8434220380 | 1.75 | 8-UN | 150.0 | 143.5 | 210.75 | 48 | 1,177.31 | 7,850.800 | 30 | 175.8 | 365.0 | 110 | 71.7 | 169.75 |
| 8434220381 | 1.875 | 8-UN | 150.0 | 143.5 | 210.75 | 48 | 1,177.31 | 7,850.800 | 30 | 172.7 | 365.0 | 110 | 71.7 | 169.75 | |
| 8434220382 | 2 | 8-UN | 150.0 | 143.5 | 210.75 | 48 | 1,177.31 | 7,850.800 | 30 | 169.5 | 365.0 | 110 | 71.7 | 169.75 | |
| C8-05 | 8434220383 | 2.25 | 8-UN | 182.5 | 174.3 | 235.75 | 59 | 1,904.04 | 12,696.940 | 30 | 188.1 | 393.0 | 136 | 87.1 | 179.75 |
| 8434220384 | 2.5 | 8-UN | 182.5 | 174.3 | 235.75 | 59 | 1,904.04 | 12,696.940 | 30 | 181.8 | 393.0 | 136 | 87.1 | 179.75 | |
| C8-06 | 8434220385 | 2.75 | 8-UN | 210.0 | 210.0 | 259.75 | 65 | 2,542.11 | 16,951.840 | 30 | 199.4 | 432.0 | 163.5 | 105 | 199.75 |
| 8434220386 | 3 | 8-UN | 210.0 | 210.0 | 259.75 | 65 | 2,542.11 | 16,951.840 | 30 | 193.1 | 432.0 | 163.5 | 105 | 199.75 | |
| C8-07 | 8434220387 | 3.25 | 8-UN | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 229.8 | 492.6 | 204 | 129 | 232.25 |
| 8434220388 | 3.5 | 8-UN | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 223.4 | 492.6 | 204 | 129 | 232.25 | |
| 8434220389 | 3.75 | 8-UN | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 217.1 | 492.6 | 204 | 129 | 232.25 |

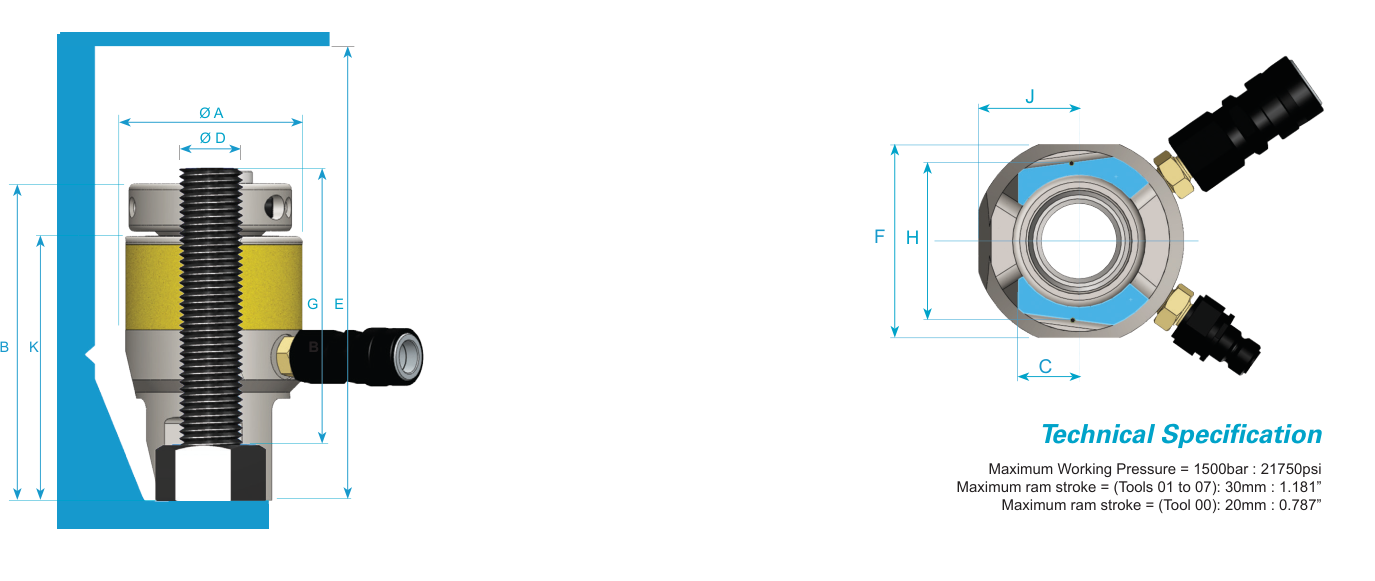

תרשים טכני מתוך קטלוג Atlas Copco (עמ’ 56)
| Imperial | Metric | ||||||
|---|---|---|---|---|---|---|---|
| Tool No. | מספר הזמנה של Load Cell | קוטר בורג (אינץ׳) | Thread P | Imperial Order ing No. | קוטר בורג (אינץ׳) | Thread P | מספר הזמנה מטרי |
| C8-00 | 8434220054 | 3/4″ | UNC | 8434220413 | M20 | 2.5 | 8434220415 |
| 7/8″ | UNC | 8434220414 | M22 | 2.5 | 8434220416 | ||
| C8-01 | 8434220055 | 1″ | 8-UN | 8434220018 | 24 | 3 | 8434220020 |
| 1 1/8″ | 8-UN | 8434220019 | 27 | 3 | 8434220021 | ||
| 30 | 3.5 | 8434220022 | |||||
| C8-02 | 8434220056 | 1 1/4 | 8-UN | 8434220023 | 33 | 3.5 | 8434220025 |
| 1 38″ | 8-UN | 8434220024 | 36 | 4 | 8434220026 | ||
| C8-03 | 8434220057 | 1 1/2″ | 8-UN | 8434220027 | 39 | 4 | 8434220029 |
| 1 5/8″ | 8-UN | 8434220028 | 42 | 4.5 | 8434220030 | ||
| C8-04 | 8434220058 | 1 3/4″ | 8-UN | 8434220031 | 45 | 4.5 | 8434220034 |
| 1 7/8″ | 8-UN | 8434220032 | 48 | 5 | 8434220035 | ||
| 2″ | 8-UN | 8434220033 | 52 | 5 | 8434220036 | ||
| C8-05 | 8434220059 | 2 1/4″ | 8-UN | 8434220037 | 56 | 5.5 | 8434220039 |
| 2 1/2″ | 8-UN | 8434220038 | 60 | 5.5 | 8434220040 | ||
| 64 | 6 | 8434220041 | |||||
| C8-06 | 8434220060 | 2 3/4″ | 8-UN | 8434220042 | 68 | 6 | 8434220044 |
| 3″ | 8-UN | 8434220043 | 72 | 6 | 8434220045 | ||
| 76 | 6 | 8434220046 | |||||
| C8-07 | 8434220061 | 3 1/4″” | 8-UN | 8434220047 | 80 | 6 | 8434220050 |
| 3 1/2″ | 8-UN | 8434220048 | 85 | 6 | 8434220051 | ||
| 3 3/4″ | 8-UN | 8434220049 | 90 | 6 | 8434220052 | ||
| 95 | 6 | 8434220053 |
| דגם | מק”ט יצרן | קוטר בורג D מ״מ | פסיעת תבריג | קוטר כלי | קוטר צד | גובה כלי | Radial Dim’n | Max Ini tial Bolt Load kN | שטח הידראולי מ״מ² | מהלך בוכנה מ״מ | אורך סטאד נוסף | Headroom Dimension | מפתח (A/F) | Radial Dim’n | Dim’n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | F | B | C | G | E | H | J | K | |||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||||||
| C8-01 | 8434220390 | 24 | 3 | 87.0 | 87.0 | 153 | 25 | 328.87 | 2,193.020 | 30 | 138 | 270 | 65 | 41.5 | 127.00 |
| 8434220391 | 27 | 3 | 87.0 | 87.0 | 153 | 25 | 328.87 | 2,193.020 | 30 | 135 | 270 | 65 | 41.5 | 127.00 | |
| 8434220392 | 30 | 3.5 | 87.0 | 87.0 | 153 | 25 | 328.87 | 2,193.020 | 30 | 133.5 | 271.5 | 65 | 41.5 | 127.00 | |
| C8-02 | 8434220393 | 33 | 3.5 | 104.5 | 104.5 | 165 | 28 | 514.84 | 3,433.170 | 30 | 142.5 | 287.5 | 82.5 | 50.15 | 135.00 |
| 8434220394 | 36 | 4 | 104.5 | 104.5 | 165 | 28 | 514.84 | 3,433.170 | 30 | 141 | 289 | 82.5 | 50.15 | 135.00 | |
| 8434220395 C8-03 8434220396 | 39 | 4 | 123.1 | 118.3 | 184.5 | 35 | 746.70 | 4,979.300 | 30 | 157.5 | 324 | 90 | 59.1 | 150.50 | |
| 42 | 4.5 | 123.1 | 118.3 | 184.5 | 35 | 746.70 | 4,979.300 | 30 | 156 | 325.5 | 90 | 59.1 | 150.50 | ||
| C8-04 | 8434220397 | 45 | 4.5 | 150.0 | 143.5 | 210.8 | 48 | 1,177.31 | 7,850.800 | 30 | 179.25 | 369 | 110 | 71.7 | 169.75 |
| 8434220398 | 48 | 5 | 150.0 | 143.5 | 210.8 | 48 | 1,177.31 | 7,850.800 | 30 | 177.75 | 370.5 | 110 | 71.7 | 169.75 | |
| 8434220399 | 52 | 5 | 150.0 | 143.5 | 210.8 | 48 | 1,177.31 | 7,850.800 | 30 | 173.75 | 370.5 | 110 | 71.7 | 169.75 | |
| C8-05 | 8434220400 | 56 | 5.5 | 182.5 | 174.3 | 235.8 | 59 | 1,904.04 | 12,696.940 | 30 | 196.25 | 400 | 136 | 87.1 | 179.75 |
| 8434220401 | 60 | 5.5 | 182.5 | 174.3 | 235.8 | 59 | 1,904.04 | 12,696.940 | 30 | 192.25 | 400 | 136 | 87.1 | 179.75 | |
| 8434220402 | 64 | 6 | 182.5 | 174.3 | 235.8 | 59 | 1,904.04 | 12,696.940 | 30 | 189.75 | 401.5 | 136 | 87.1 | 179.75 | |
| C8-06 | 8434220403 | 68 | 6 | 210.0 | 210.0 | 259.8 | 65 | 2,542.11 | 16,951.840 | 30 | 209.75 | 440.5 | 163.5 | 105 | 199.75 |
| 8434220404 | 72 | 6 | 210.0 | 210.0 | 259.8 | 65 | 2,542.11 | 16,951.840 | 30 | 205.75 | 440.5 | 163.5 | 105 | 199.75 | |
| 8434220405 | 76 | 6 | 210.0 | 210.0 | 259.8 | 65 | 2,542.11 | 16,951.840 | 30 | 201.75 | 440.5 | 163.5 | 105 | 199.75 | |
| C8-07 | 8434220406 | 80 | 6 | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 240.8 | 501.05 | 204 | 129 | 232.25 |
| 8434220407 | 85 | 6 | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 235.8 | 501.05 | 204 | 129 | 232.25 | |
| 8434220408 | 90 | 6 | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 230.8 | 501.05 | 204 | 129 | 232.25 | |
| 8434220409 | 95 | 6 | 258.1 | 258.1 | 302.8 | 85 | 4,059.32 | 27,069.190 | 30 | 225.8 | 501.05 | 204 | 129 | 232.25 |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מותחי ברגים הידראוליים Atlas Copco Compact 8.
