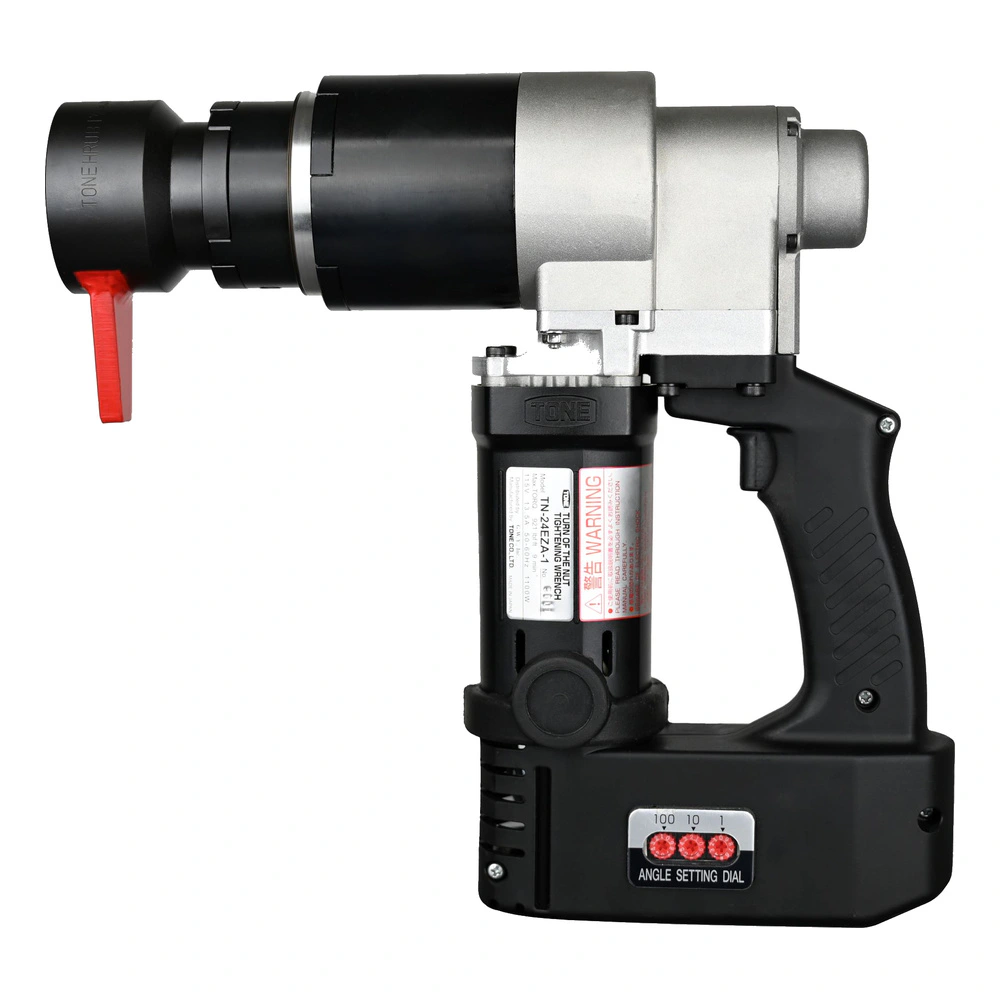

מפתח סיבוב אום TN-24EZA של TONE מיועד לעבודות הידוק מבניות שבהן נדרשת שליטה מדויקת בזווית ההידוק ויציבות במהלך הפעלת המומנט. בחדי טכנולוגיות תוכלו למצוא פתרון מחובר בכבל לעבודה בכיוון השעון, עם אפשרות לעבודה נגד כיוון השעון באמצעות ערכת היפוך, וכן זרוע תגובה שנועדה לספוג את המומנט ולסייע בשליטה טובה יותר בתהליך. הבחירה הנכונה בבוקסה, באביזרי ההגעה ובפתרון הבקרה מאפשרת להתאים את סביבת העבודה לדרישות היישום.
מפתח סיבוב אום TN-24EZA לעבודות הידוק מבניות
הכלי מיועד לעבודות הידוק מבניות שבהן זווית ההידוק היא חלק מרכזי מתהליך ההרכבה. המבנה המחובר בכבל מתאים לסביבת עבודה שבה נדרשת הפעלה רציפה של כלי ייעודי, תוך שמירה על גישה מסודרת לאזור החיבור. זרוע התגובה נועדה לספוג את המומנט בזמן ההידוק, ולכן היא מסייעת לייצב את הכלי ולשמור על שליטה טובה יותר בתנועה.
העבודה בכיוון השעון נתמכת כחלק מהשימוש הרגיל, ואפשרות העבודה נגד כיוון השעון מתקבלת באמצעות ערכת היפוך. הבחנה זו חשובה כאשר תהליך ההרכבה או הפירוק דורש שינוי בכיוון הסיבוב. לפני השימוש עליכם לוודא שהאביזר המתאים, כיוון העבודה ותנאי החיבור תואמים לדרישות היישום ולנהלי הבטיחות המקובלים אצלכם.
- כלי מחובר בכבל לעבודות הידוק מבניות
- שליטה בזווית ההידוק כחלק משיטת העבודה
- אפשרות לעבודה בכיוון השעון ונגד כיוון השעון באמצעות ערכת היפוך
- זרוע תגובה שנועדה לספוג מומנט ולסייע ביציבות
מבנה, ערכה והתאמת אביזרים לעבודה
הערכה של מפתח הידוק בשיטת סיבוב האום TONE TN-24EZA כוללת את המפתח המחובר בכבל, בוקסת מוט לפי בחירה, שני מברגים שטוחים, מדריך הפעלה, טבלת כבל מאריך, כרטיס בטיחות ומדבקות. שילוב זה מאפשר לרכז את רכיבי העבודה העיקריים סביב הכלי, אך הבחירה בבוקסת המוט עדיין צריכה להתבסס על מידת החיבור ועל התאימות הנדרשת.
בוקסות מוט TONE מיועדות לשימוש עם מפתחות הידוק בשיטת סיבוב האום ועם מפתחות מומנט להתקנת ברגי ראש משושה בחוזק גבוה. מבנה הבוקסה כולל מוט תגובה שסופג את מומנט ההתקנה. טבלאות ההתאמה מתייחסות לברגים מבניים במתיחה מלאה, כולל מידות אינץ׳ ומידות מטריות, ולכן חשוב לבדוק את המידה ואת התאימות לכלי לפני בחירת הבוקסה.
כאשר אזור החיבור נמצא במרווח מוגבל, הארכת טווח ההגעה עשויה להיות חלק מהתכנון. מאריך X-Holder TONE מותקן בין הכלי לבוקסת המוט ומוצע באורכים של 100 מ״מ ו־200 מ״מ. ההתאמה נקבעת לפי טבלת המפרט, משפחת המפתח ומספר הדגם, ולכן אין לבחור אורך רק על סמך המרחק הרצוי אלא לאמת את התאימות המלאה.
שליטה בכיוון, בזווית וביציבות ההידוק
שיטת סיבוב האום מתאימה ליישומים שבהם נדרש תהליך הידוק מבני הנשען על שליטה בזווית. מפתח סיבוב אום TN-24EZA מאפשר לעבוד בכיוון השעון, ובאמצעות ערכת היפוך גם נגד כיוון השעון. כך ניתן להתאים את כיוון הפעולה לצורת החיבור ולשלבי העבודה, תוך שמירה על תהליך מסודר שאינו נשען על שינוי מאולתר של תנוחת הכלי.
זרוע התגובה היא רכיב משמעותי בתפעול, משום שהיא נועדה לספוג את המומנט בזמן ההידוק. במקביל, בוקסת המוט כוללת מוט תגובה שנועד להתמודד עם מומנט ההתקנה. העבודה הנכונה מחייבת התאמה בין הכלי, הבוקסה ונקודת התגובה, וכן הקפדה על כך שהגישה לאזור החיבור אינה יוצרת הפרעה לתנועת המפעילים.
- בדקו את כיוון הסיבוב הנדרש לפני תחילת הפעולה
- התאימו את בוקסת המוט למידת הבורג ולכלי
- אמתו את התאמת המאריך לפי טבלת המפרט
- שמרו על סביבת עבודה שמאפשרת לזרוע התגובה לפעול ללא הפרעה
פתרון למרווחים צרים ובחירת כלי מתאים
ביישומים שבהם הגישה לחיבור מוגבלת, מפתח הידוק למרווחים צרים בשיטת סיבוב האום TONE TNC-24EZA מיועד לעבודות חיבור מבני במרווחים צרים. הוא מסייע בהתקנת ברגי ראש משושה בשיטת סיבוב האום או באמצעות מחווני מתיחה ישירה. הבחירה בו צריכה להישען על מבנה אזור העבודה, סוג החיבור והצורך לצמצם את זמן ההכנה ואת הסיכון לטעויות תפעול.
לדגם TONE TNC-24EZA מצוינים מומנט מרבי של 1,250 ניוטון־מטר, מהירות ללא עומס של 11 סל״ד ומשקל כולל של 7.5 ק״ג. נתונים אלה מסייעים לכם להעריך אם הכלי מתאים לדרישות היישום, אך התאמה מלאה דורשת בחינה של הבורג, הבוקסה, מרווחי הגישה ותנאי העבודה בפועל.
כאשר אתם משווים בין פתרון רגיל לעבודות הידוק מבניות לבין כלי המיועד למרווחים צרים, כדאי להתחיל מהגיאומטריה של החיבור ולא רק מנתון המומנט. כלי בעל נתונים מתאימים אך ללא גישה מספקת לאזור הבורג לא יפתור את מגבלת ההרכבה. שילוב נכון בין כלי, בוקסה ומאריך מאפשר לבנות סביבת עבודה עקבית יותר.
בקרה, תיעוד ואבטחת איכות בתהליך ההידוק
לצד כלי ההידוק, בקרה מתועדת יכולה לתמוך בתהליכי איכות. מד מומנט דיגיטלי TONE DTM12EF מותקן בין הכלי לבוקסה ומציג את נתון המומנט בעבודות הידוק ובבדיקות כושר סיבובי. הוא תומך במדידה בכיוון השעון ונגד כיוון השעון וכולל צד כניסת מומנט וצד יציאת מומנט, כך שניתן לשלבו בתהליך בהתאם לתצורת העבודה.
כרטיס זיכרון פלאש מובנה במד מאפשר לשמור את התאריך, השעה ונתון המומנט של כל בורג שהודק, ולאחר מכן להוריד את המידע לצורכי דיווח ואבטחת איכות. תיעוד כזה עשוי לסייע לכם לרכז נתונים סביב עבודות חוזרות, לזהות חריגות בתהליך ולשמור רצף מידע הניתן לבחינה במסגרת הנהלים שלכם.
- תצוגת LED להצגת נתוני המדידה
- עבודה בכיוון השעון ונגד כיוון השעון
- שמירת תאריך, שעה ונתון מומנט עבור כל בורג
- דירוג של עד 10,000 קריאות
- הפעלה באמצעות ארבע סוללות AAA
שאלות ותשובות
שאלה: לאיזה סוג עבודה מיועד מפתח סיבוב אום TN-24EZA?
תשובה: הוא מיועד לעבודות הידוק מבניות שבהן נדרשת שליטה מדויקת בזווית ההידוק.
שאלה: האם ניתן לעבוד עם הכלי בשני כיווני סיבוב?
תשובה: כן. הוא תומך בכיוון השעון, ולעבודה נגד כיוון השעון נדרשת ערכת היפוך.
שאלה: כיצד זרוע התגובה מסייעת במהלך ההידוק?
תשובה: זרוע התגובה נועדה לספוג את המומנט ולסייע ביציבות הכלי בזמן ההידוק.
שאלה: מה כוללת הערכה של TONE TN-24EZA Turn-of-Nut Wrench?
תשובה: הערכה כוללת את המפתח המחובר בכבל, בוקסת מוט לפי בחירה, שני מברגים שטוחים, מדריך הפעלה, טבלת כבל מאריך, כרטיס בטיחות ומדבקות.
שאלה: מה תפקידן של בוקסות מוט TONE?
תשובה: הן מיועדות לשימוש עם מפתחות הידוק בשיטת סיבוב האום ועם מפתחות מומנט להתקנת ברגי ראש משושה בחוזק גבוה, ומבנה מוט התגובה שלהן נועד לספוג את מומנט ההתקנה.
שאלה: לאילו מידות ברגים מתייחסות בוקסות מוט TONE?
תשובה: ההתאמה כוללת ברגים מבניים במתיחה מלאה, ובהם A325 ו־A490 במידות אינץ׳ מ־5/8″ עד 1-1/2″, וכן A325M ו־A490M במידות מטריות מ־M16 עד M36.
שאלה: מתי יכול להתאים מאריך X-Holder TONE?
תשובה: הוא מיועד להוספת טווח הגעה במקומות צרים, ומותקן בין הכלי לבוקסת המוט. קיימות אפשרויות באורך 100 מ״מ ו־200 מ״מ, וההתאמה נקבעת לפי טבלת המפרט.
שאלה: מהו המומנט המרבי של מפתח הידוק למרווחים צרים בשיטת סיבוב האום TONE TNC-24EZA?
תשובה: המומנט המרבי המצוין עבור TONE TNC-24EZA הוא 1,250 ניוטון־מטר.
שאלה: מהי המהירות ללא עומס של TONE TNC-24EZA?
תשובה: המהירות ללא עומס המציינת עבור TONE TNC-24EZA היא 11 סל״ד.
שאלה: האם קיים פתרון לתיעוד נתוני מומנט?
תשובה: כן. מד מומנט דיגיטלי TONE DTM12EF שומר בכרטיס זיכרון פלאש את התאריך, השעה ונתון המומנט של כל בורג שהודק, וניתן להוריד את המידע לצורכי דיווח ואבטחת איכות.
שאלה: באילו כיוונים מודד TONE DTM12EF?
תשובה: המד מודד מומנט בכיוון השעון ונגד כיוון השעון.
שאלה: כמה קריאות מיועדות להישמר במסגרת דירוג המד?
תשובה: TONE DTM12EF מדורג ל־10,000 קריאות.
שאלה: כיצד תבחרו בוקסת מוט מתאימה?
תשובה: עליכם לבדוק את מידת האום בין הפאות, את קוטר הבורג המשושה הכבד ואת התאימות בין הבוקסה לבין מפתח ההידוק או מפתח המומנט.
שאלה: האם מפתח סיבוב אום TN-24EZA מחובר בכבל?
תשובה: כן. הכלי מתואר ככלי מחובר בכבל, והערכה כוללת מפתח הידוק מחובר בכבל.
שאלה: מה חשוב לבדוק לפני שימוש בערכת היפוך?
תשובה: חשוב לוודא שכיוון הסיבוב הנדרש מתאים לתהליך העבודה ושערכת ההיפוך מתאימה לכלי וליישום המבני שלכם.
שאלה: האם מאריך X-Holder TONE מתאים לכל מפתח?
תשובה: לא ניתן להניח התאמה כללית. המאריך מוצע לדגמים נבחרים, ולכן יש לאמת את משפחת המפתח ואת מספר הדגם מול טבלת המפרט.
שאלה: מה המשמעות של שליטה בזווית ההידוק?
תשובה: המשמעות היא שהעבודה מתוכננת סביב זווית הידוק מוגדרת כחלק מתהליך החיבור המבני, ולא רק סביב הפעלת כוח סיבובי.
שאלה: מתי כדאי לשלב מד מומנט בתהליך?
תשובה: כדאי לשקול שילוב שלו כאשר נדרש להציג, לשמור ולהוריד נתוני מומנט לצורכי דיווח ואבטחת איכות, בכפוף לתצורת התהליך שלכם.
שאלה: איך תוכלו לבחור בין כלי רגיל לכלי למרווחים צרים?
תשובה: התחילו בבחינת הגישה הפיזית לאזור החיבור, מרווחי העבודה, סוג הבורג ודרישות ההידוק. כאשר הגישה מוגבלת, בחנו כלי המיועד למרווחים צרים ואת התאימות לבוקסה ולמאריך.
