כאשר עבודת ההרכבה דורשת הידוק מבוקר, ניידות ויכולת להתמודד עם ברגים בעלי דרישות מומנט גבוהות, מפתח מומנט CNR210 מעניק פתרון ממוקד לסביבת העבודה התעשייתית. הכלי משלב מנוע ללא מברשות, בורר לשליטה במומנט והפעלה בכיוון השעון ובכיוון ההפוך. בחדי טכנולוגיות תוכלו לבחון את התאמתו ליישום שלכם לצד אביזרי TONE המתאימים לעבודות הידוק, כדי לבנות סביבת עבודה מדויקת ונוחה יותר בהתאם לסוג הבורג, המרחב והדרישה התפעולית.
מפתח מומנט CNR210: שליטה מדויקת בעבודות הידוק

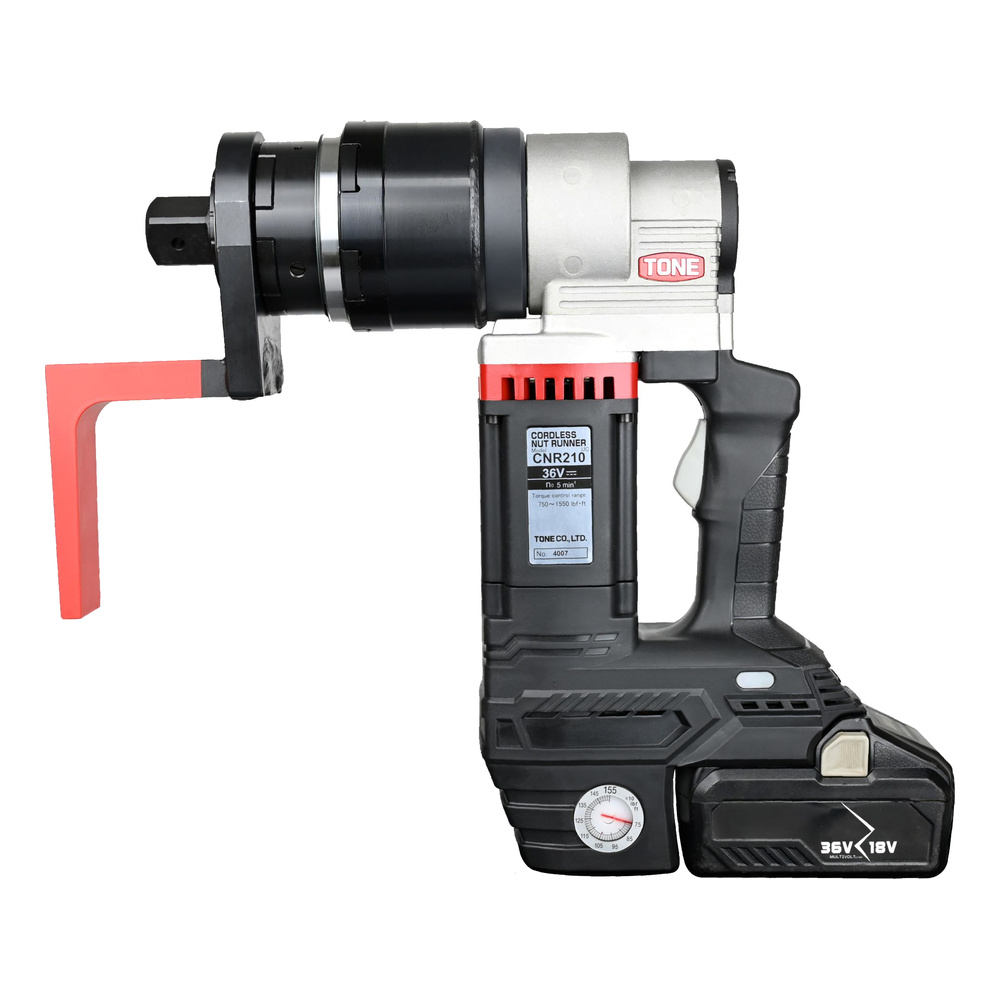

הכלי TONE CNR210 Cordless Torque Wrench מיועד להתקנות שבהן נדרשת בקרת מומנט לצד ניידות בשטח. טווח המומנט הנשלט שלו הוא 750–1,500 ft-lb, שהם 1,020–2,100 N-m, ולכן הוא מתאים לעבודות הידוק ברמת מומנט גבוהה. הנתונים מאפשרים לכם לבחור את נקודת העבודה בהתאם לדרישת היישום, בלי להסתמך על הידוק שאינו מבוקר.
השליטה מתבצעת באמצעות חוגת מומנט ייעודית, והכלי מאפשר עבודה בכיוון השעון ובכיוון ההפוך. שילוב זה מסייע להתאים את פעולת ההידוק לכיוון ההרכבה ולתנאי העבודה בפועל. מנוע ללא מברשות תומך במבנה הכלי, בעוד שהדיוק החוזר המוצג עבורו הוא ±5%, נתון שחשוב להביא בחשבון כאשר אתם מבקשים אחידות בין חזרות של אותה פעולת התקנה.
- טווח מומנט נשלט: 750–1,500 ft-lb או 1,020–2,100 N-m
- הנעה מרובעת בגודל 1 אינץ׳
- מהירות ללא עומס: 5 סל״ד
- סוללת אחסון DC36 V
- משקל כלי המופיע במפרט: 19.6
מבנה, הנעה והתאמה לסביבת עבודה תעשייתית
הנעה מרובעת בגודל 1 אינץ׳ ממקמת את הכלי בקטגוריית ההידוק למכלולים ולחיבורים הדורשים אביזרי עבודה תואמים. לפני שאתם מתחילים התקנה, חשוב לבדוק את מידת הבוקסה ואת ההתאמה שלה להנעת הכלי ולסוג הבורג. התאמה נכונה בין הכלי, הבוקסה והחיבור מאפשרת להשתמש בטווח השליטה באופן מסודר ולהפחית אי־בהירות במהלך העבודה.
מהירות ללא עומס של 5 סל״ד מצביעה על קצב פעולה מבוקר, המתאים לעבודות שבהן המטרה היא להגיע להידוק נשלט ולא לבצע סיבוב מהיר בלבד. סוללת האחסון במתח DC36 V מאפשרת תצורה אלחוטית, ולכן אתם יכולים לעבוד במרחבים שבהם כבל מגביל את הגישה. משקל הכלי המופיע במפרט הוא 19.6, ויש להביא אותו בחשבון בתכנון אופן העבודה ובבחירת תנוחת ההפעלה.

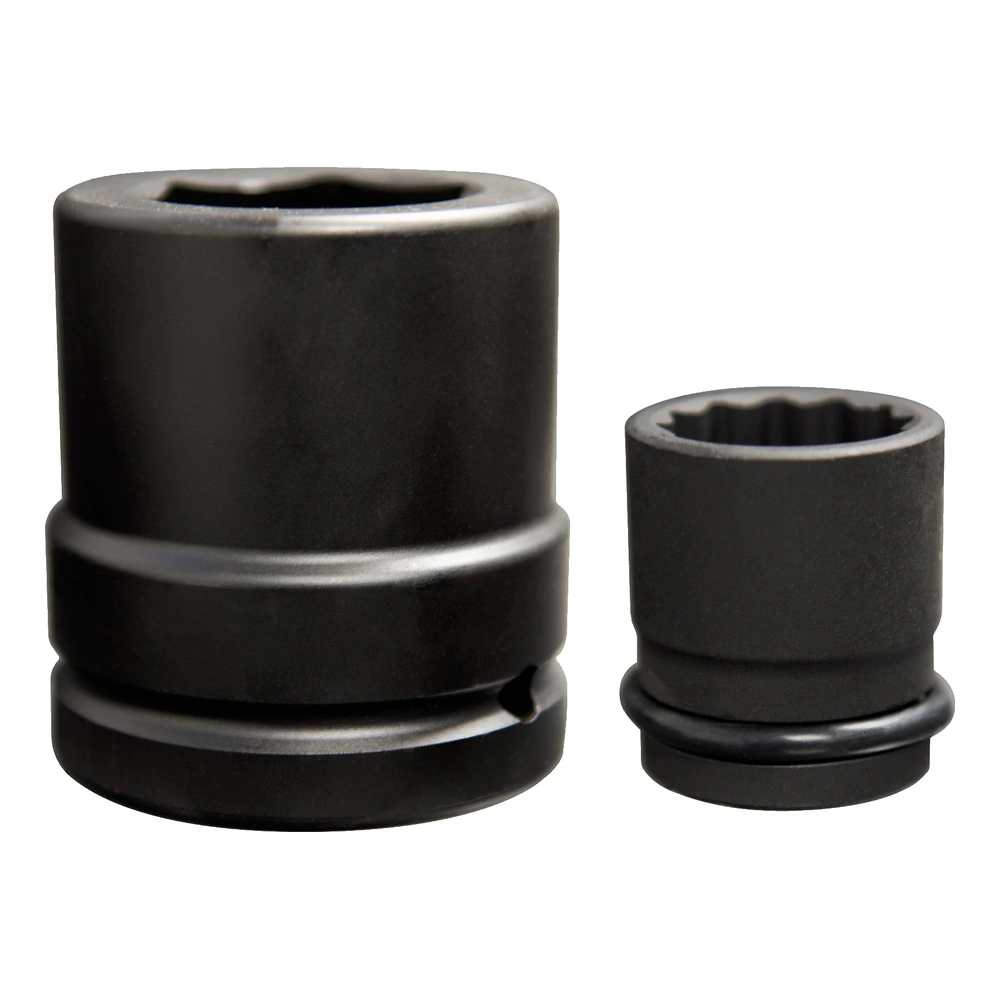

ביישומים שבהם נדרש חיבור עם ברגים מבניים בחוזק גבוה, אפשר לשלב את בוקסות אימפקט TONE בהתאם לטבלת ההתאמה. בוקסות אלה מיועדות למפתחות מומנט ולמברגות אומים בעלות הנעה מרובעת, וקו המוצרים שלהן מכסה יישומי ברגים מבניים במתיחה מלאה במידות המפורטות עבורו. התאימות לכלים מסדרות CNR, GNR, GNBC, PDX ו־STC נקבעת לפי התצורה והטבלה המתאימה.
בחירת אביזרים והתאמת הבוקסה לחיבור

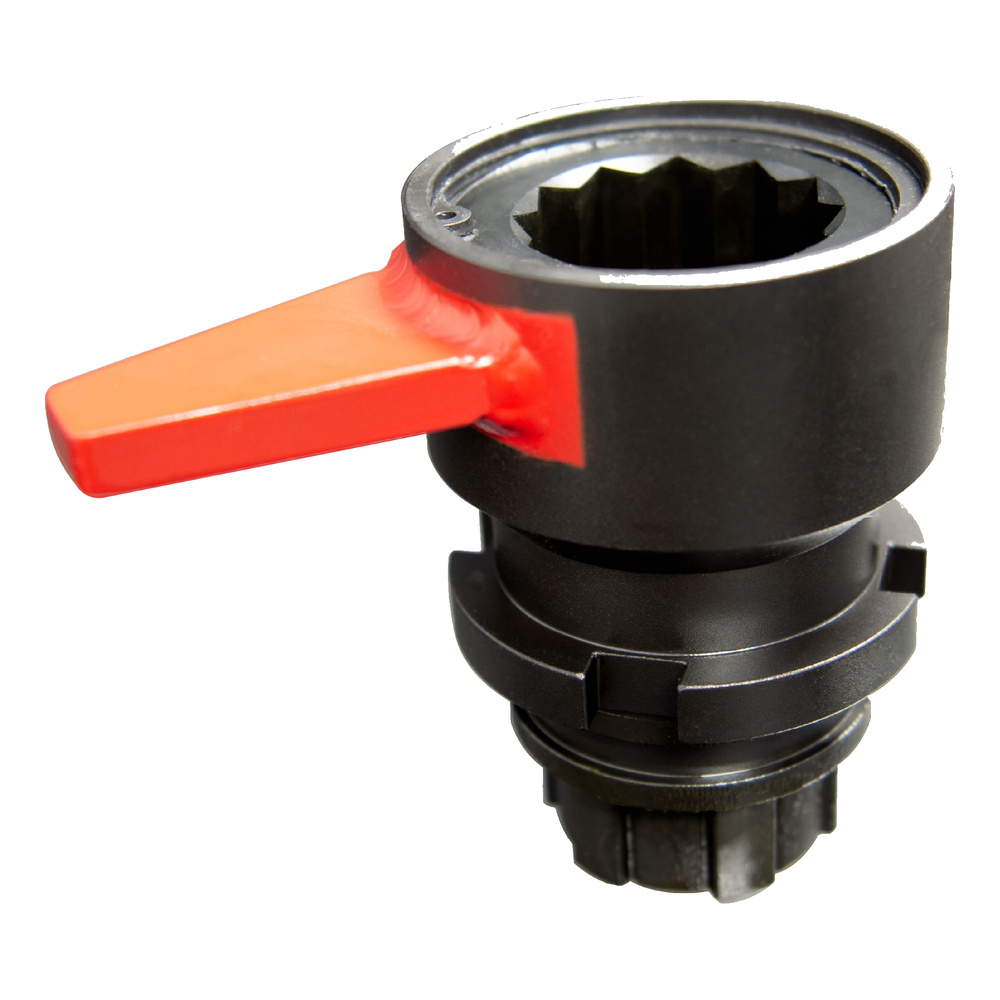

התאמת האביזר היא חלק מרכזי מתהליך ההידוק. בוקסות מוט TONE מיועדות לשימוש עם מפתחות מומנט וליישומי התקנת ברגי ראש משושה בחוזק גבוה. מבנה הבוקסה כולל מוט תגובה שסופג את מומנט ההתקנה במהלך ההידוק. עבור ברגים מבניים במתיחה מלאה, התאימות המוצגת כוללת A325 ו־A490 במידות אינץ׳ מ־5/8 אינץ׳ עד 1-1/2 אינץ׳, וכן A325M ו־A490M במידות מטריות מ־M16 עד M36.

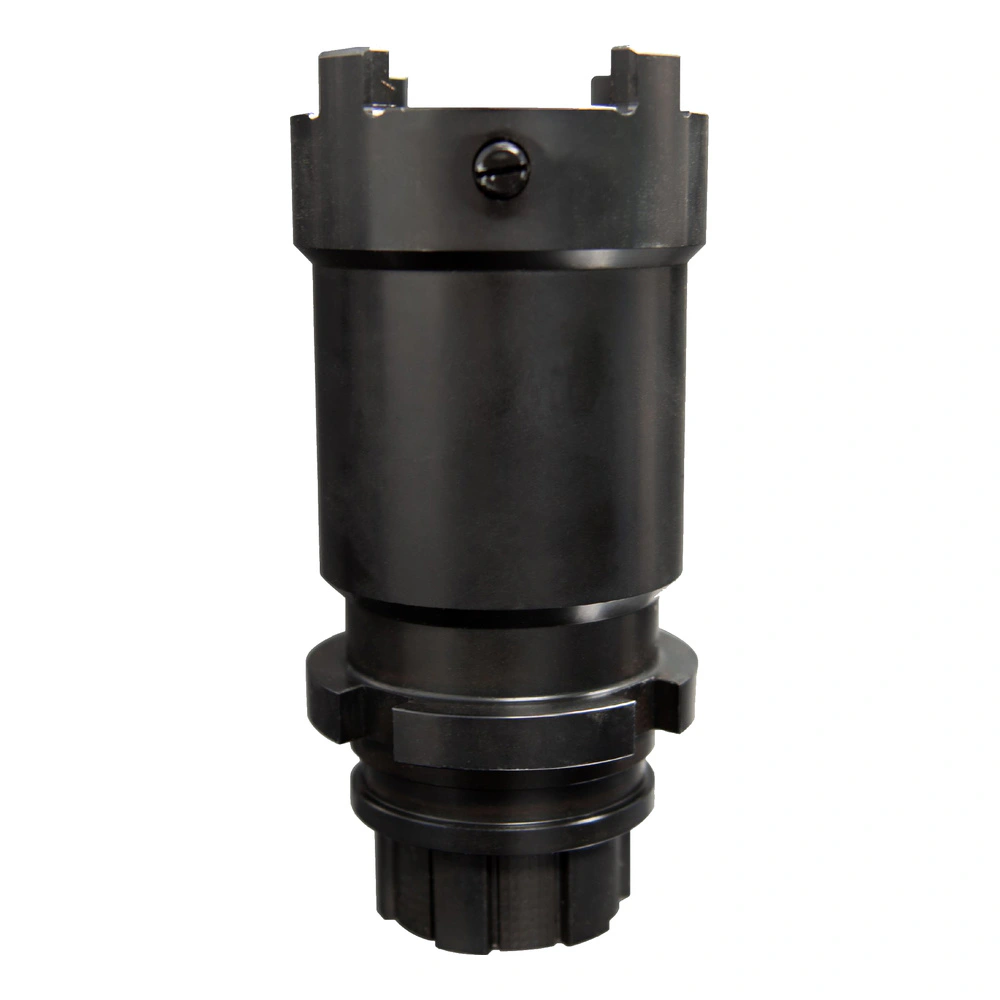

כאשר הגישה לחיבור מוגבלת, מאריך X-Holder TONE יכול להוסיף טווח הגעה בין הכלי לבין בוקסת המוט. המאריך מוצע באורכים של 100 מ״מ ו־200 מ״מ, אולם ההתאמה אינה אחידה לכל מפתח או לכל מספר דגם. עליכם לבדוק את טבלת המפרט ולוודא שהאורך, משפחת המפתח והיישום המבוקש תואמים זה לזה לפני בחירת האביזר.
- בדקו את גודל ההנעה המרובעת לפני התאמת בוקסה
- ודאו שהבוקסה מתאימה לסוג הבורג וליישום המבני
- במרחב צר, אמתו את אורך המאריך ואת התאימות לדגם
- השתמשו בטבלאות ההתאמה כדי להבחין בין מפתח מומנט לבין מפתח בשיטת סיבוב האום
- התייחסו למידות מטריות ואינץ׳ בנפרד כדי למנוע בחירה שגויה
איך לשלב את הכלי בתהליך הרכבה מבוקר
תהליך עבודה עקבי מתחיל בהגדרת דרישת המומנט של החיבור ובבחירת האביזר המתאים. לאחר מכן אתם מכוונים את חוגת המומנט לערך הנדרש במסגרת הטווח הנשלט של הכלי, בוחרים את כיוון הסיבוב המתאים ומוודאים שהבוקסה יושבת כראוי על החיבור. רצף ברור כזה מסייע לצמצם שונות בין פעולות חוזרות ולשמור על שליטה טובה יותר בתהליך ההרכבה.
הדיוק החוזר של ±5% הוא נתון משמעותי לתכנון עבודה שבה אותה פעולת הידוק מבוצעת מספר פעמים. הוא אינו מחליף את הצורך להגדיר את דרישת החיבור ולוודא את התאמת האביזרים, אך הוא מספק מסגרת נתונים לבחינת אחידות הפעולה. בסביבת הרכבה תעשייתית כדאי לתעד את ערך המומנט, סוג החיבור והאביזר שנבחר, כדי שכל אנשי הצוות יעבדו לפי אותה הגדרה.
הניידות האלחוטית יכולה לסייע כאשר נקודות ההידוק נמצאות מחוץ לעמדת עבודה קבועה או כאשר כבל מפריע לגישה. במקביל, עליכם לתכנן את העבודה סביב משקל הכלי, הגישה לחיבור והמרחב הזמין לתפעול. שילוב בין נתוני הכלי לבין טבלת התאימות של האביזרים מאפשר לקבל החלטה מקצועית יותר, במקום לבחור בוקסה או מאריך רק לפי המראה החיצוני.
למי מתאים מפתח מומנט CNR210 ומה חשוב לבדוק לפני בחירה
מפתח מומנט CNR210 מתאים לכם כאשר נדרשת פעולת הידוק אלחוטית, טווח מומנט של עד 2,100 N-m והנעה מרובעת בגודל 1 אינץ׳. הוא רלוונטי במיוחד לסביבות תעשייתיות שבהן חשוב לשלב ניידות עם בקרת מומנט, ולא רק להפעיל כוח סיבובי. לפני הבחירה, בדקו שהטווח המבוקש עבור החיבור נמצא בתוך תחום השליטה ושמידת ההנעה מתאימה לאביזרים שתשתמשו בהם.
כדאי לבחון גם את כיוון ההידוק הנדרש, את מרחב הגישה ואת הצורך בבוקסת מוט או בבוקסת אימפקט. עבור ברגים מבניים בחוזק גבוה, התאימות תלויה במידה, בסוג הבורג ובטבלת האביזר. כאשר נדרש טווח נוסף, בדקו את האפשרות להשתמש במאריך X-Holder באורך המתאים, בלי להניח שכל אורך מתאים לכל תצורת מפתח או לכל חיבור.
בחדי טכנולוגיות תוכלו לקבל כיוון ראשוני לבחירת הכלי והאביזרים מתוך המוצרים הזמינים, תוך התאמת השיחה לדרישת המומנט, לסוג החיבור ולתנאי הגישה שלכם. הבחירה הנכונה נשענת על נתונים מעשיים: טווח מומנט, הנעה, כיוון עבודה, מידת הבורג והתאימות בין המפתח לבין הבוקסה. כך אתם בונים פתרון הידוק מסודר וממוקד יותר.
שאלות ותשובות
מהו טווח המומנט הנשלט של הכלי?
טווח המומנט הנשלט הוא 750–1,500 ft-lb, שהם 1,020–2,100 N-m.
מהו גודל ההנעה המרובעת?
גודל ההנעה המרובעת הוא 1 אינץ׳.
איזה מנוע משולב בכלי?
הכלי משתמש במנוע ללא מברשות.
האם ניתן לעבוד בשני כיווני סיבוב?
כן. קיימת הפעלה בכיוון השעון ובכיוון ההפוך, ולכן ניתן להתאים את כיוון העבודה ליישום.
מהי מהירות הסיבוב ללא עומס?
מהירות הסיבוב ללא עומס היא 5 סל״ד.
מהו נתון הדיוק החוזר של הכלי?
הדיוק החוזר המוצג עבור הכלי הוא ±5%.
איזו סוללה מצוינת עבור הכלי?
הכלי כולל סוללת אחסון DC36 V.
למה חשוב לבדוק את מידת הבוקסה לפני העבודה?
מידת הבוקסה צריכה להתאים להנעה המרובעת, למידת האום ולסוג החיבור. התאמה נכונה מסייעת להפעיל את הכלי בצורה מסודרת ולמנוע בחירת אביזר שאינו מתאים.
לאילו יישומים מיועדות בוקסות המוט של TONE?
בוקסות המוט של TONE מיועדות למפתחות מומנט ולמפתחות הידוק בשיטת סיבוב האום, עבור התקנת ברגי ראש משושה בחוזק גבוה וברגים מבניים במתיחה מלאה.
אילו מידות ברגים מכסות בוקסות המוט של TONE?
המידות המוצגות כוללות ברגי A325 ו־A490 באינץ׳ מ־5/8 אינץ׳ עד 1-1/2 אינץ׳, וכן ברגי A325M ו־A490M במידות מטריות מ־M16 עד M36.
מתי עשוי להידרש מאריך X-Holder TONE?
המאריך עשוי להתאים כאשר נדרש טווח הגעה נוסף במקומות צרים, משום שהוא מותקן בין הכלי לבין בוקסת המוט. ההתאמה נקבעת לפי טבלת המפרט.
אילו אורכים זמינים למאריך X-Holder TONE?
האפשרויות המוצגות הן באורך 100 מ״מ ובאורך 200 מ״מ. כל אורך מותאם למשפחות מפתח ולמספרי דגם מסוימים.
מה חשוב לבדוק לפני בחירת אביזר לכלי?
בדקו את גודל ההנעה, מידת הבורג, סוג החיבור, כיוון העבודה וההתאמה לדגם הכלי. במקרה של בוקסה או מאריך, יש לאמת את הבחירה מול טבלת ההתאמה הרלוונטית.
האם הכלי מתאים לעבודה במרחבים שבהם כבל מגביל את הגישה?
התצורה האלחוטית מאפשרת להשתמש בכלי ללא כבל עבודה, ולכן היא יכולה להתאים למרחבים שבהם כבל מגביל את הגישה. עדיין חשוב להביא בחשבון את משקל הכלי ואת תנוחת ההפעלה.
איך בוחרים בין בוקסת אימפקט לבוקסת מוט?
הבחירה תלויה בסוג החיבור, במפתח שבו משתמשים ובדרישת היישום. בוקסות האימפקט מיועדות לשימוש עם מפתחות מומנט ומברגות אומים בעלי הנעה מרובעת, ואילו בוקסות המוט כוללות מוט תגובה וספציפיות ליישומים ולמידות המופיעים בטבלאות ההתאמה.
איזה נתון חשוב כאשר מבצעים הידוק חוזר?
הדיוק החוזר של ±5% מספק נתון רלוונטי לבחינת אחידות בין פעולות חוזרות. לצד הנתון הזה יש להגדיר את דרישת החיבור ולוודא התאמה של הבוקסה והאביזרים.
כיצד ניתן לבדוק אם הכלי מתאים ליישום שלכם?
השוו בין דרישת המומנט של החיבור לבין הטווח הנשלט של 1,020–2,100 N-m, ולאחר מכן בדקו את גודל ההנעה, מידת הבורג, כיוון ההידוק והאביזר הנדרש.
