GB751 הוא כלי התקנה פנאומטי-הידראולי למסמרות עיוורות.
GB751 הוא כלי התקנה פנאומטי-הידראולי למסמרות עיוורות.

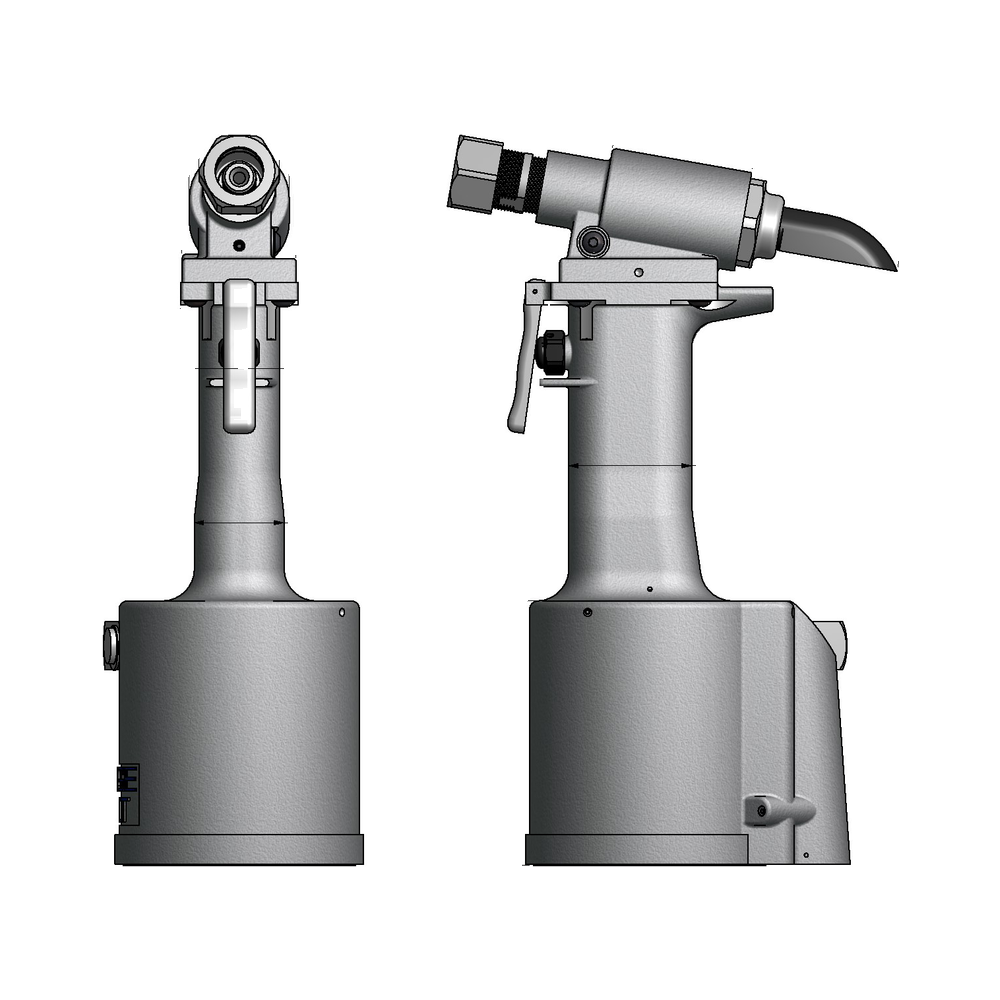

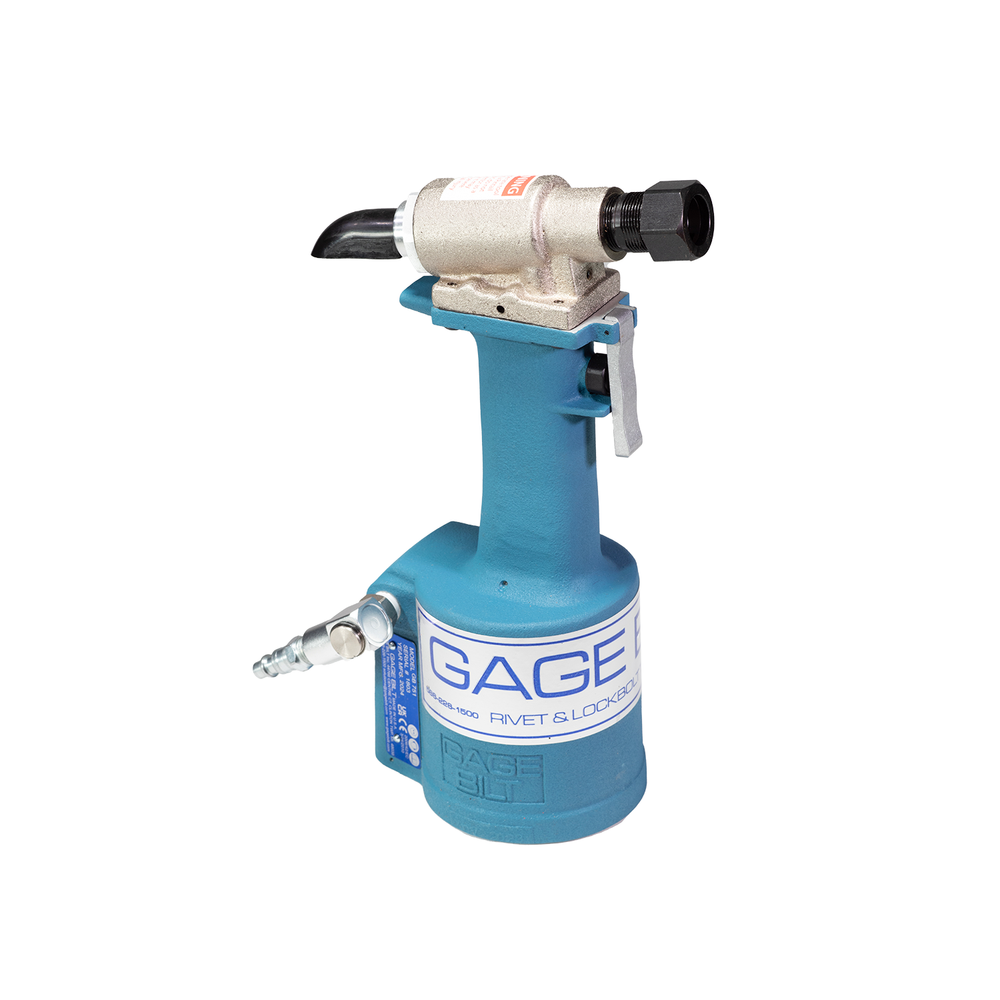

ה-GB751 הוא כלי התקנה פנאומטי-הידראולי המיועד להתקנה יעילה של מסמרות עיוורות. משקלו 4.5 ליברות (2 ק"ג), וניתן להפעילו בכל תנוחה. מהלך התקנת המחבר הוא 0.780 אינץ' (19.81 מ"מ), וכוח המשיכה הנקוב הוא 2,200 ליברות (9.8 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). הכלי פועל בלחץ אוויר של 90-100 psi (6.2-6.9 בר), כאשר 90 psi (6.2 בר) מספקים את היעילות המרבית. בלחץ זה רמת הרעש אינה עולה על 81.5 דציבל (A), וצריכת האוויר היא 0.16 רגל מעוקבת תקנית למחזור (4.53 ליטר למחזור). כניסת האוויר כוללת תבריג צינור נקבה 1/4-18 לחיבור צינור האוויר של המשתמש.
גרסאות GB751SH ו-GB751SR משתמשות במבנה מפוצל המפחית את המשקל המוחזק ביד; GB751SH כוללת צינור באורך 8 רגל (2.4 מ'), ו-GB751SR כוללת צינור באורך 3 רגל (1 מ').

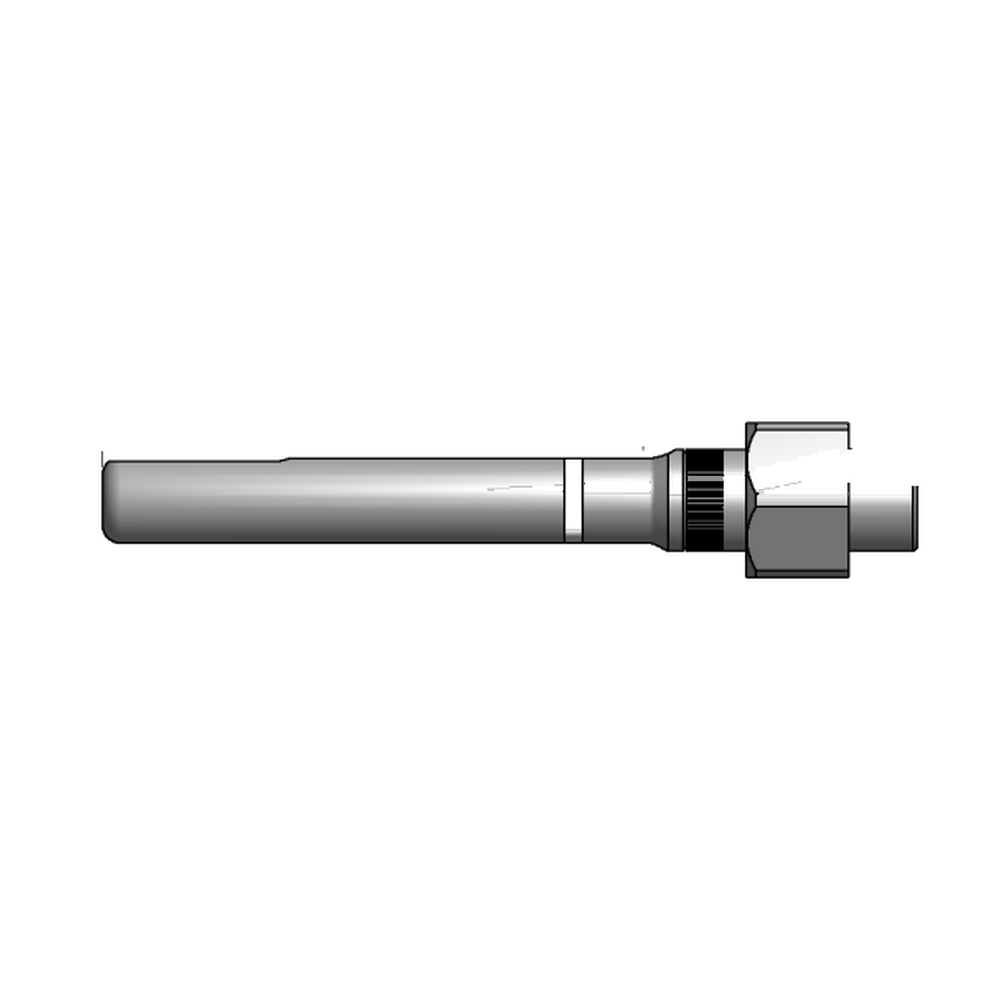

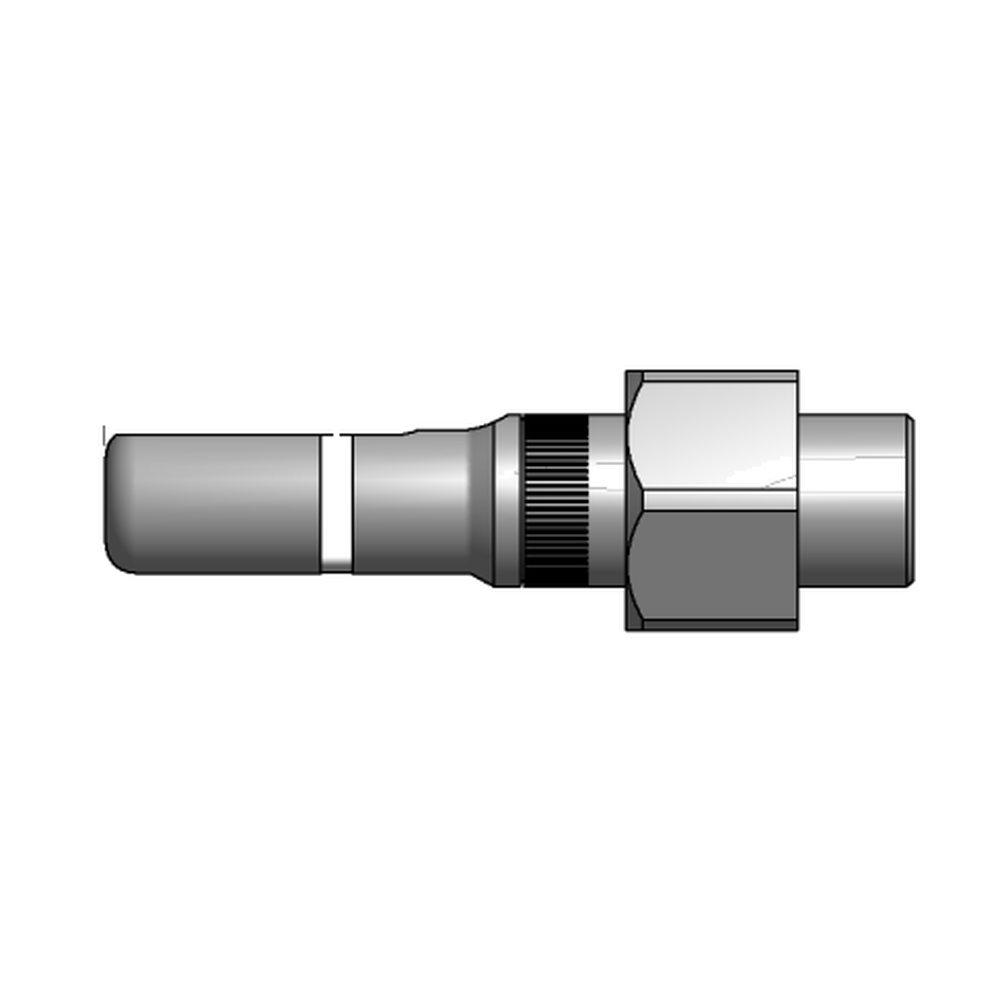

| Weight (משקל) | 4.5 ליברות. (2 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 2,200 ליברות. (9.8 קילו-ניוטון) |
| Stroke (מהלך) | 0.780" (19.81 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | SB04-752C-20 SB04-752C-45 SB04-752C-80 | SB04-751C-54RA | SB04-752B-43OS |
| 5/32 | SB05-752C-20 SB05-752C-45 SB05-752C-80 | SB05-751C-54RA | SB05-752A-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | UBB04-752C-20 UBB04-752C-80 UBB04-752C-45 | UBB04-751C-54RA | UBB04-752B-43OS |
| 5/32 | UBB05-752C-20 UBB05-752C-45 UBB05-752C-80 | UBB05-751C-54RA | UBB05-752B-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) |
|---|---|
| 5/32 | UAB568-713-21 4 UAB568-713-61 4 |
| 3/16 | UAB568-713-21 4 UAB568-713-61 4 |
| 1/4 3 | UAB568-713-21 4 UAB568-713-61 4 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | SMLS04-752C-20 SMLS04-752C-45 | SMLS04-751C-54RA | SMLS04-752B-43OS |
| 5/32 | SMLS05-752C-20 SMLS05-752C-45 | SMLS05-751C-54RA | SMLS05-752B-43OS |
| 3/16 | SMLS06-752B-20 SMLS06-752B-45 | SMLS06-751C-54RA | SMLS06-752B-43OS |
| 1/4 3 | SMLS08-713-20 SMLS08-713-45 | SMLS08-751B-54RA | SMLS08-752B-43OS 3 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 456UBR-751A-21 2 456UBR-751A-61 2 | 456UBR-751D-54RA 2 | 456MAX-731-43OS 2 |
| 5/32 | |||
| 3/16 | |||
| 1/4 3 | UBR08-713-20 UBR08-713-45 | UBR08-751B-54RA | UBR08-27OSSG 7 UBR08-37OSSG 7 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3A-352B-25 | 3A-751C-54RA | 3A-752B-43OS |
| 1/8 | 4A-752C-20 4A-752C-45 | 4A-751C-54RA | 4A-752B-43OS |
| 5/32 | 5A-752C-20 5A-752C-45 | 5A-751C-54RA | 5A-752B-43OS |
| 3/16 | 6A-752B-20 6A-752B-45 | 6A-751C-54RA | 6A-752B-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3NP-751-23 3NP-352-61 | 3NP-751B-54RA | 3NP-751A-43OS |
| 1/8 | 5N-751-23 5N-352-61 | 45N-751B-54RA | 5N-751A-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 456MAX-751-23 2 456MAX-751A-61 2 | 456MAX-751D-54RA 2 | 456MAX-731-43OS 2 |
| 5/32 | |||
| 3/16 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 13/64 | ASP06-752C-20 ASP06-752C-45 | ASP06-751B-54RA | ASP06-752B-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | MBC04-752C-20 MBC04-752C-45 | MBC04-751C-54RA | MBC04-752C-43OS |
| 5/32 | MBC05-752C-20 MBC05-752C-45 | MBC05-751C-54RA | MBC05-752C-43OS |
| 3/16 | MBC06-752B-20 MBC06-752B-45 | MBC06-751C-54RA | MBC06-752C-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 456MAX-751-23 2 456MAX-751A-61 2 | 456MAX-751D-54RA 2 | 456MAX-731-43OS 2 |
| 5/32 | 456MAX-751-23 2 | 456MAX-751D-54RA 2 | 456MAX-731-43OS 2 |
| 3/16 | 456MAX-751-23 2 | 456MAX-751D-54RA 2 | 456MAX-731-43OS 2 |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 8/32 | GS8-752C-20 GS8-752C-45 | GS8-751C-54RA | GS8-752B-43OS |
| 10/32 | GS10-752B-20 GS10-752B-45 | GS10-752A-54RA | GS10-752C-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3N-751-23 3N-352-61 | 3N-751B-54RA | 3N-751A-43OS |
| 1/8 | 4N-751-23 4N-352-61 | 45N-751B-54RA | 4N-751A-43OS |
| 5/32 | 5N-751-23 5N-352-61 | 45N-751B-54RA | 5N-751A-43OS |
| 3/16 | 6N-751-23 6N-352-61 | 6N-751C-54RA | 6N-751A-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3N-751-23 3N-352-61 | 3N-751B-54RA | 3N-751A-43OS |
| 1/8 | 4CEA-751-23 4CEA-352-61 | 4CEA-751B-54RA | 4CEA-751-43OS |
| 5/32 | 5CEA-751-23 5CEA-352-61 | 5CEA-751B-54RA | 5CEA-751-43OS |
| 3/16 | 6CEA-751-23 6CEA-352-61 | 6CEA-751C-54RA | 6CEA-751-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 3/32 | 3N-751-23 3N-352-61 | 3N-751B-54RA | 3N-751A-43OS |
| 1/8 | 4CES-751-23 4CES-352-61 | 4CES-751B-54RA | 4CES-751-43OS |
| 5/32 | 5CES-751-23 5CES-352-61 | 5CES-751B-54RA | 5CES-751-43OS |
| 3/16 | 6CES-751-23 6CES-352-61 | 6CES-751C-54RA | 6CES-751-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 4C-752C-20 4C-752C-45 | 4C-751C-54RA | 4C-751A-43OS |
| 5/32 | 5C-752C-20 5C-752C-45 | 5C-751C-54RA | 5C-751A-43OS |
| 3/16 | 6C-752B-20 6C-752B-45 | 6C-751C-54RA | 6C-751A-43OS |
| DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE 1 (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|
| 1/8 | 3A-352B-25 | 3A-751C-54RA | 3A-752B-43OS |
| 5/32 | 4A-752C-20 4A-752C-45 | 4A-751C-54RA | 4A-752B-43OS |
| 3/16 | 5A-752C-20 5A-752C-45 | 5A-751C-54RA | 5A-752B-43OS |
| 1/4 | 6A-752B-20 6A-752B-45 | 6A-751C-54RA | 6A-752B-43OS |
| GB751 installs the listed fasteners (הכלי Gage Bilt GB751 מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| 1) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL. (1) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.) | |
| 2) INSTALLS 1/8", 5/32" & 3/16" DIAMETERS. (2) מיועד להתקנת מחברים בקטרים 1/8", 5/32" ו-3/16".) | |
| 3) ALUMINUM ONLY. (3) מתאים לאלומיניום בלבד.) | |
| 4) INSTALLS 5/32", 3/16" & 1/4" DIAMETERS. (4) מיועד להתקנת מחברים בקטרים 5/32", 3/16" ו-1/4".) | |
| 5) BACS53B -10 ONLY (5) מתאים ל-BACS53B –10 בלבד.) | |
| 6) THESE NOSES FOR LIGHT DUTY / REPAIR ONLY. Contact HADI Technologies FOR HIGH PRODUCTION APPLICATIONS. (6) ראשי הסמרור האלה מיועדים לעבודה קלה או לתיקונים בלבד. ליישומי ייצור בהיקף גבוה יש לפנות לחדי טכנולוגיות.) | |
| 7) ALL "OSSG" NOSE ASSEMBLIES REQUIRE THE 713206 ADAPTER. (NO STROKE LIMTER REQUIRED). OPTIONAL 751206-1 ADAPTER (NO STROKE LIMITER REQUIRED). (7) כל ראשי הסמרור מסדרת OSSG דורשים מתאם 713206, ללא צורך במגביל מהלך. ניתן להשתמש גם במתאם 751206-1, ללא צורך במגביל מהלך.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור פנאומטי-הידראולי Gage Bilt GB751.
