סדרת GB704 כוללת כלי התקנה פנאומטיים-הידראוליים, המיועדים להתקנה יעילה של מסמרות עיוורות וניתנים להפעלה בכל תנוחה.
סדרת GB704 כוללת כלי התקנה פנאומטיים-הידראוליים, המיועדים להתקנה יעילה של מסמרות עיוורות וניתנים להפעלה בכל תנוחה.

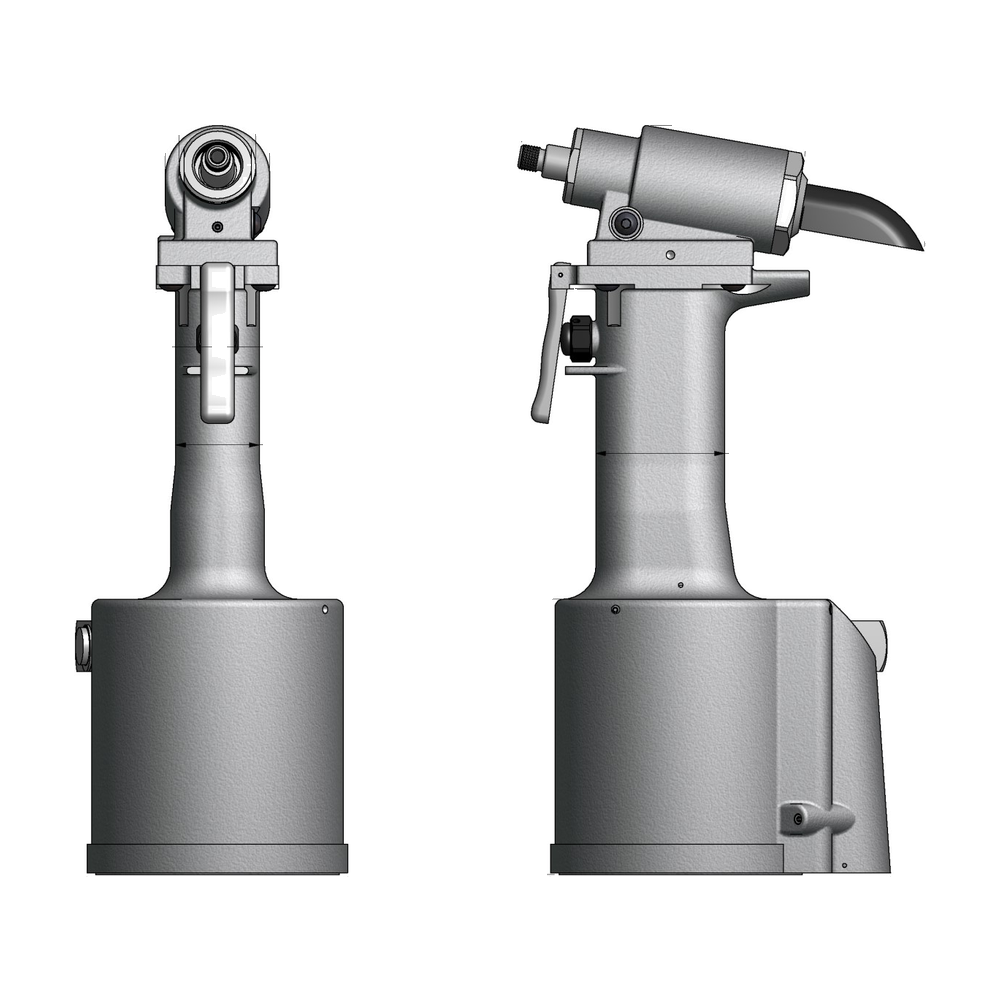

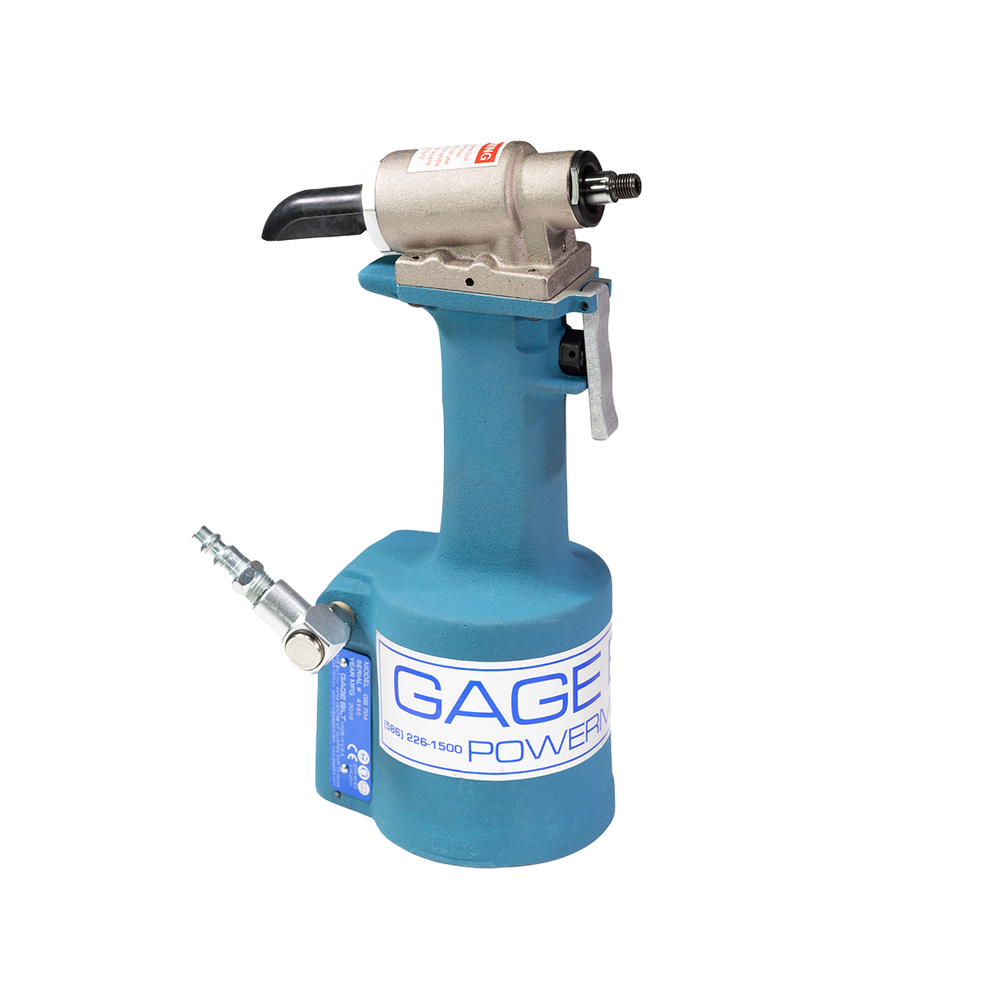

סדרת GB704 כוללת כלי התקנה פנאומטיים-הידראוליים, המיועדים להתקנה יעילה של מסמרות עיוורות וניתנים להפעלה בכל תנוחה. כוח המשיכה הנקוב הוא 3,300 ליברות (14.68 קילו-ניוטון) בלחץ כניסה של 90 psi (6.2 בר). דגמי GB704SH ו-GB704SR בנויים כמערכת מפוצלת ארגונומית, המפחיתה את המשקל שבידי המפעיל. דגם GB704SH כולל צינור באורך 8 רגל (2.4 מטר), ודגם GB704SR כולל צינור באורך 3 רגל (1.5 מטר).

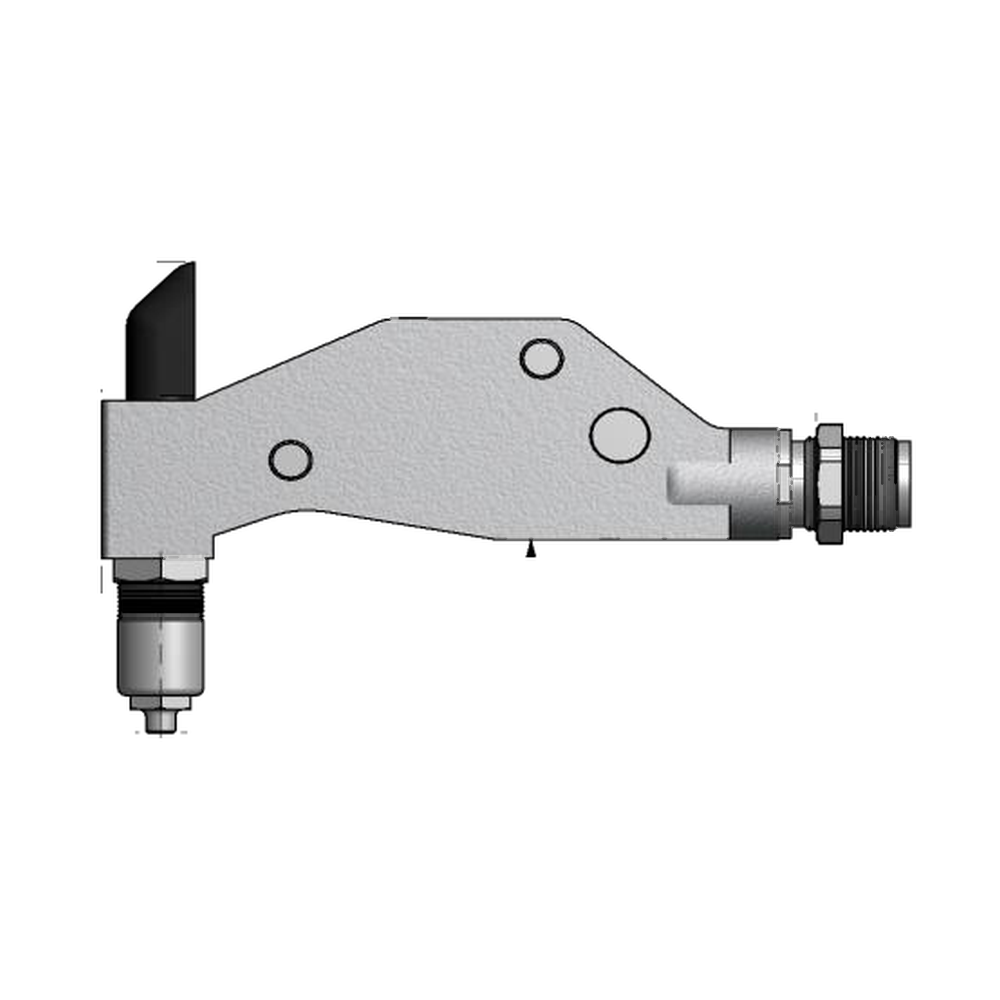

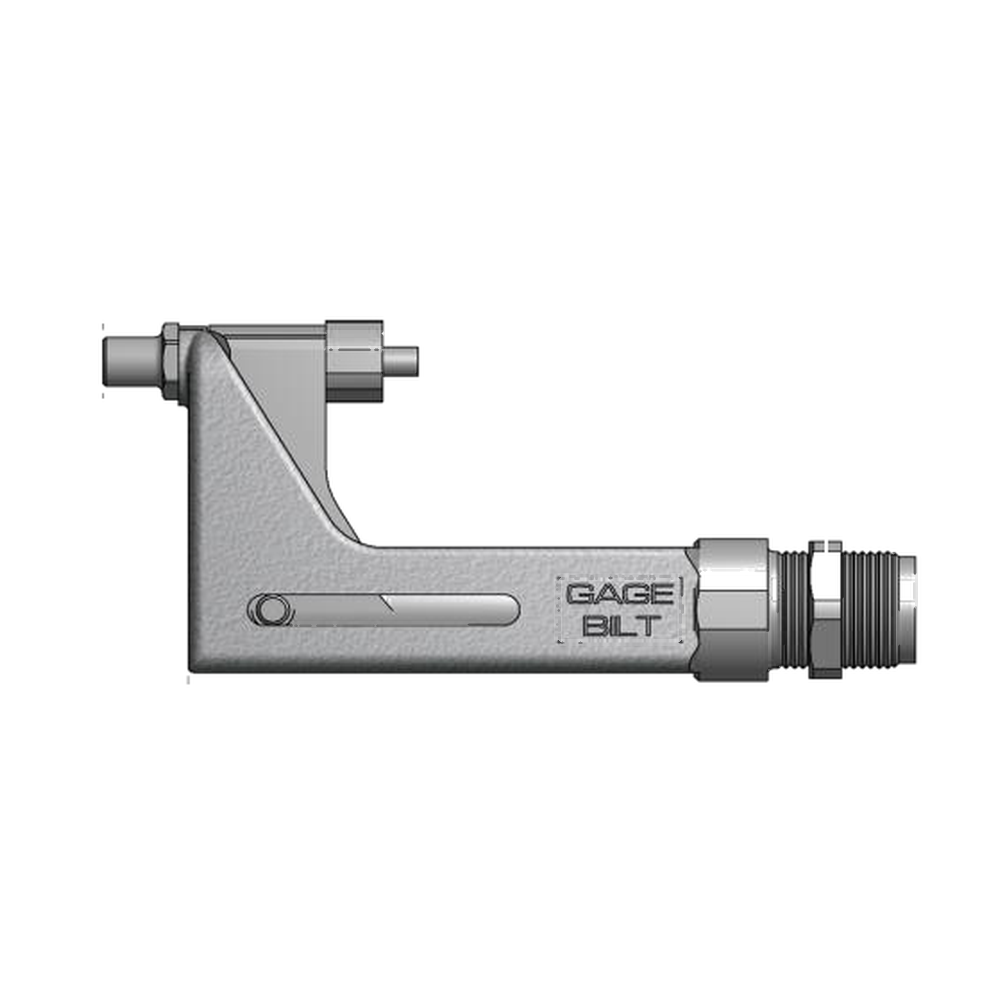

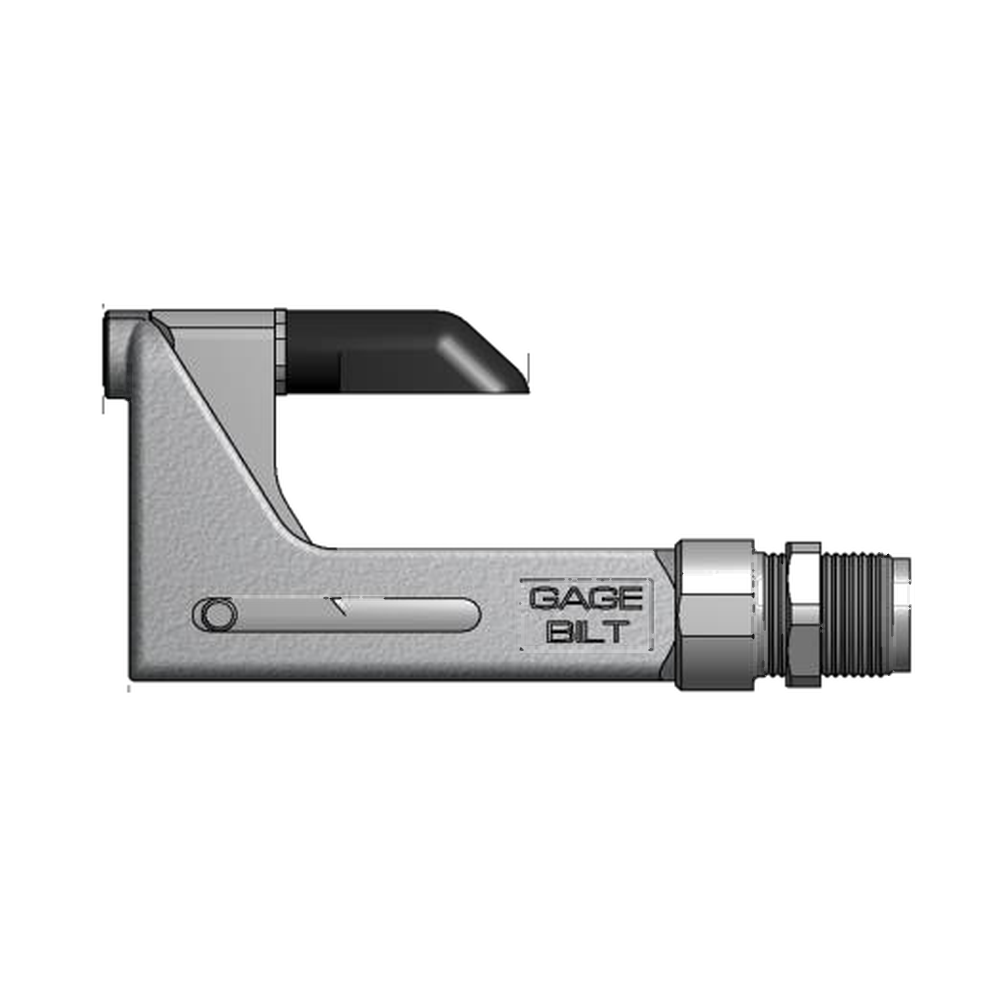

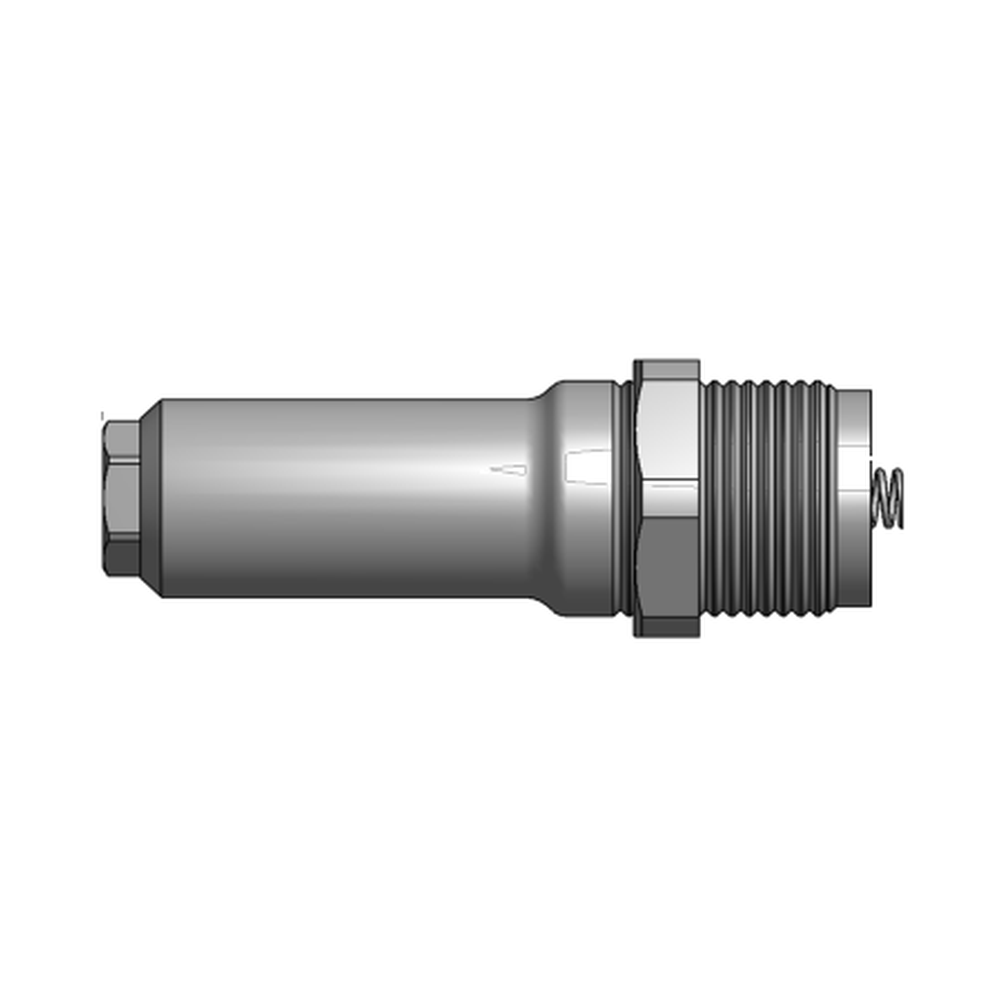

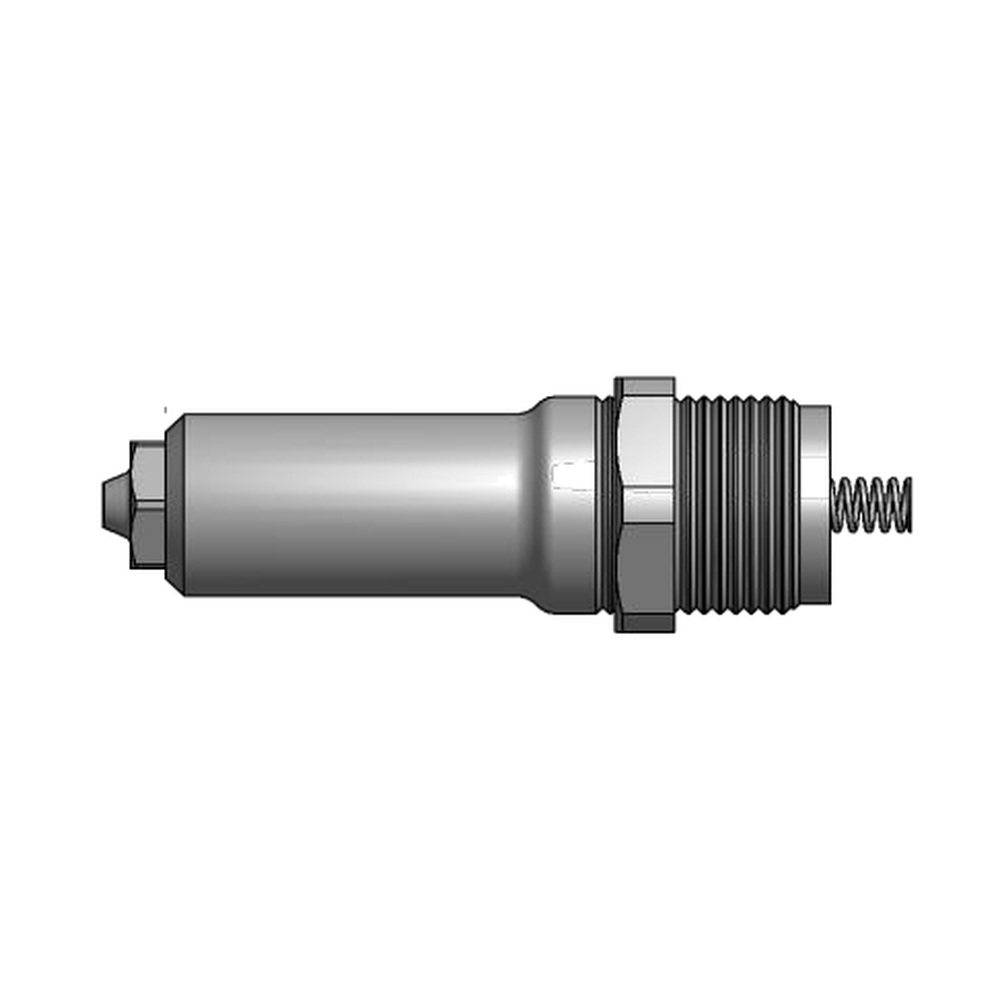

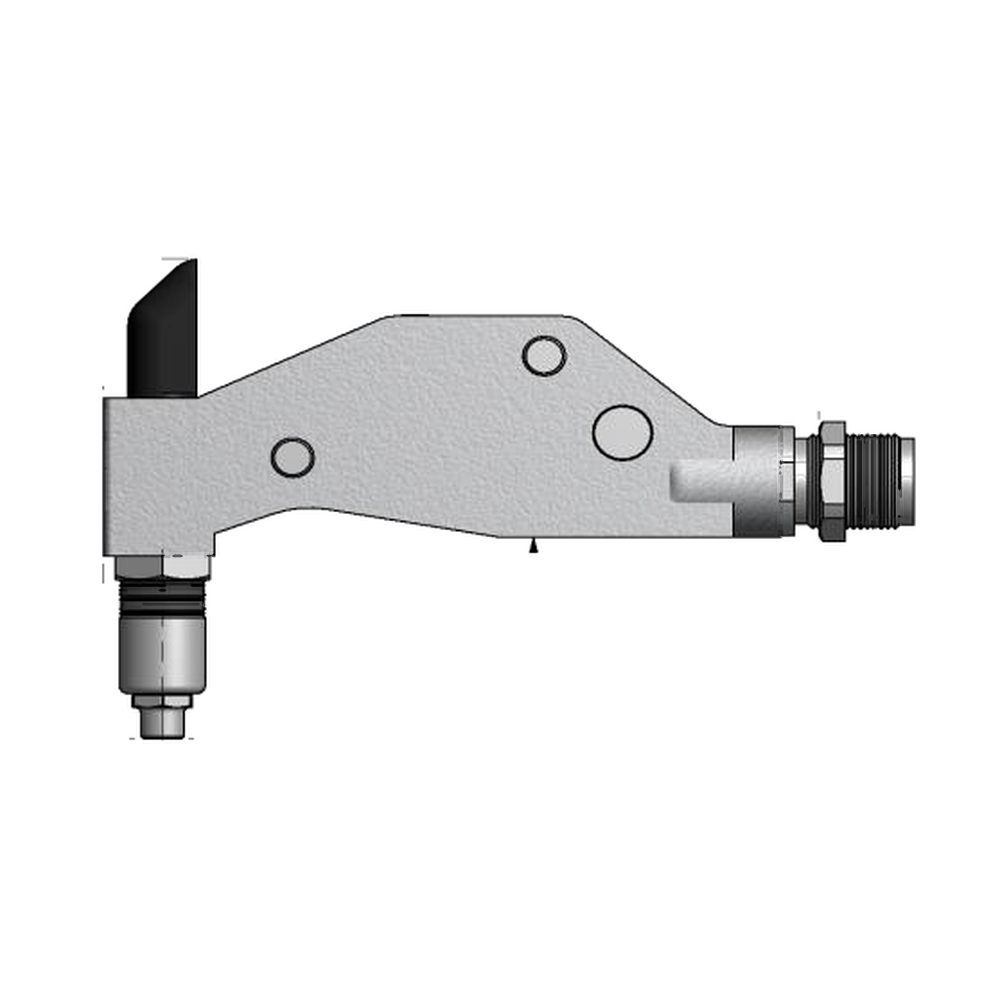

| Weight (משקל) | 4.30 ליברות. (1.95 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 3,300 ליברות (14.68 קילו-ניוטון) |
| Stroke (מהלך) | 0.540" (13.72 מ”מ) |
| Height (גובה) | 11.14 (282.8 מ”מ) |
| Width (רוחב) | 5.06 (128.7 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| FASTENER (מחבר) | DIAMETER (קוטר) | STRAIGHT STANDARD LONG (ישר, סטנדרטי וארוך) | RIGHT ANGLE 2 (זווית ישרה) | OFFSET (זוויתי) | |
|---|---|---|---|---|---|
| STANDARD (סטנדרטי) | LONG (ארוך) | ||||

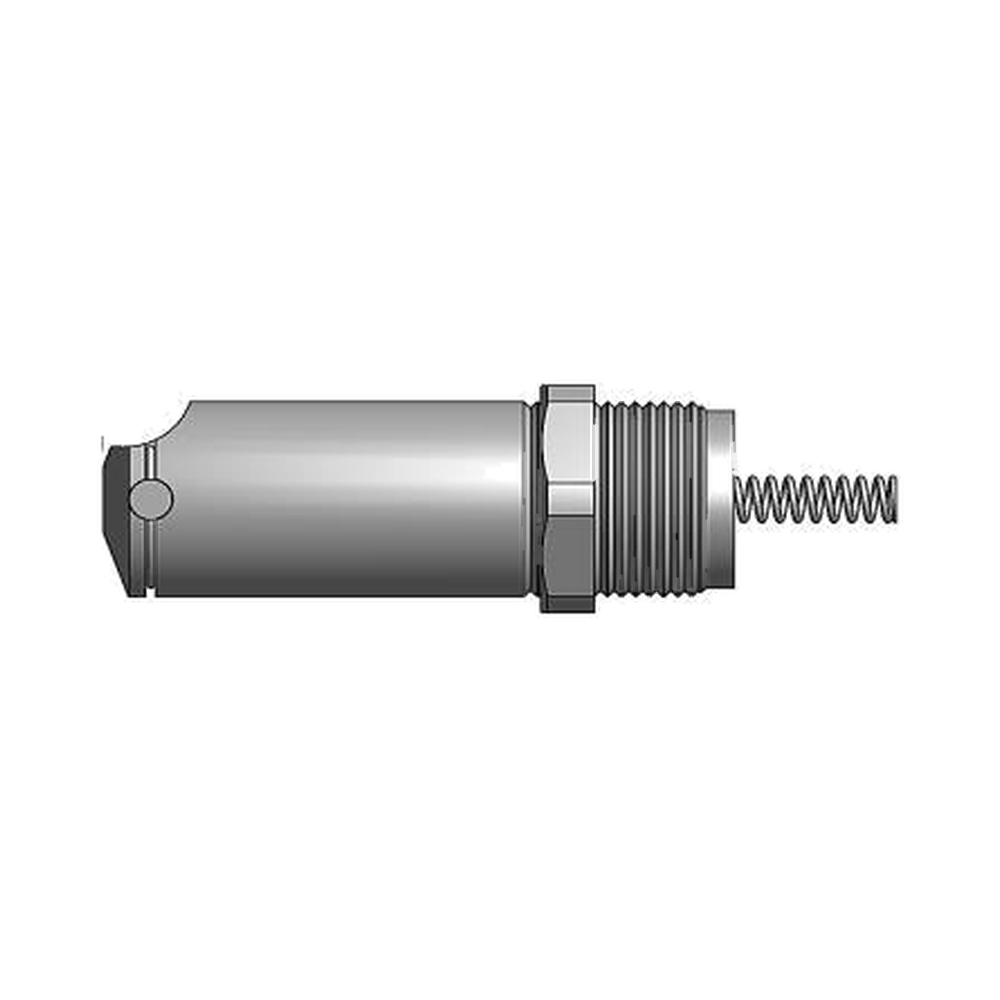

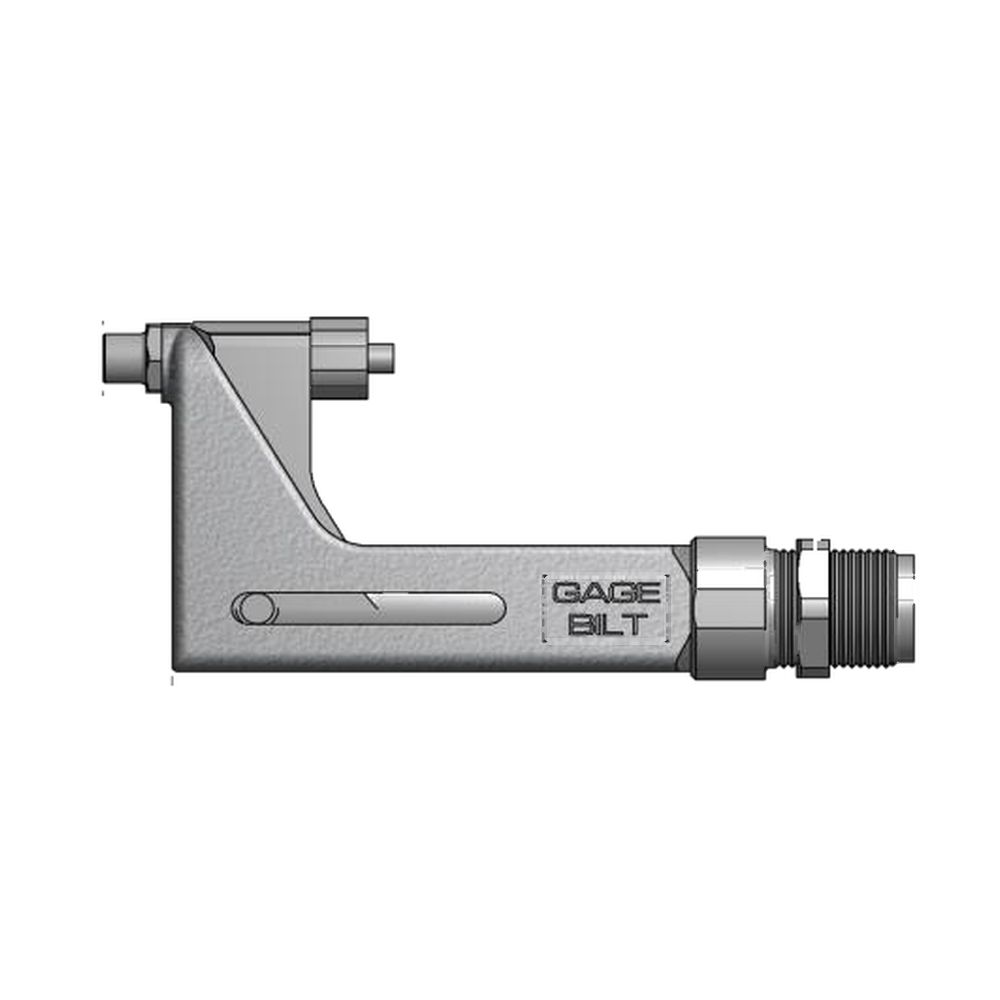

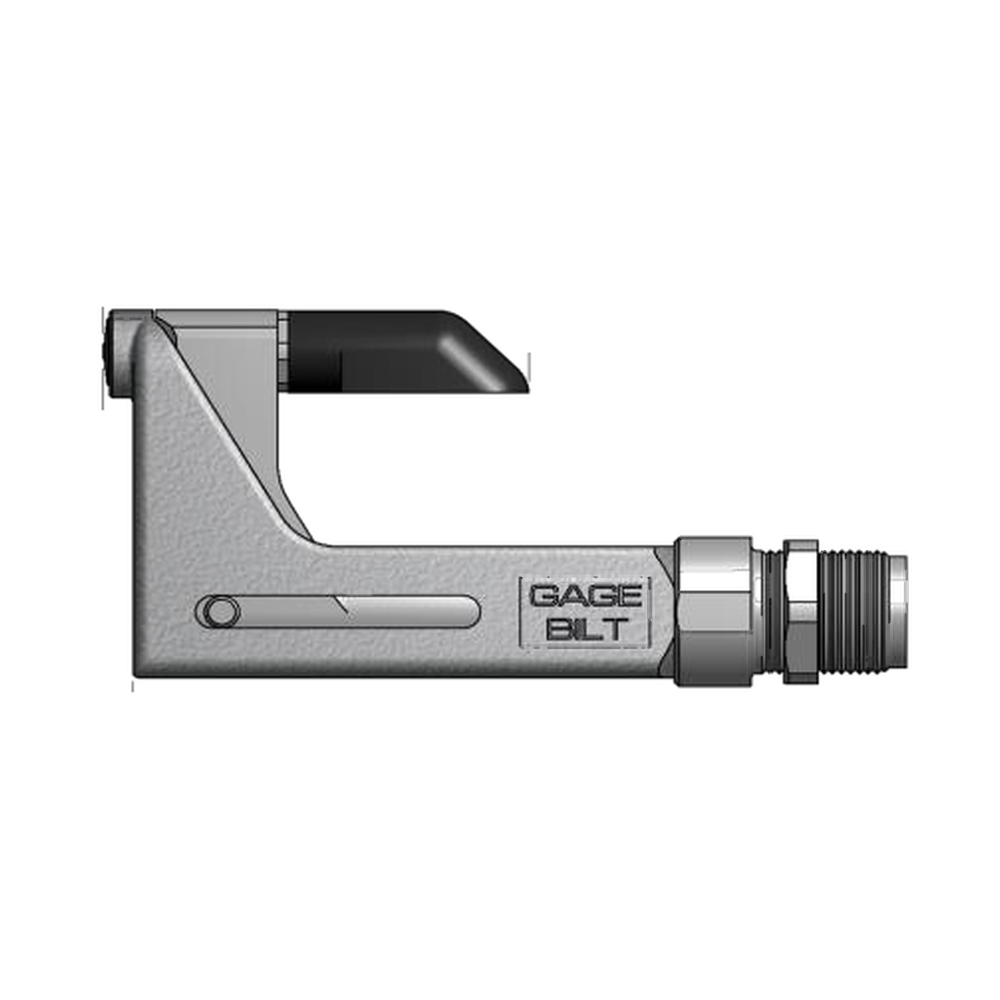

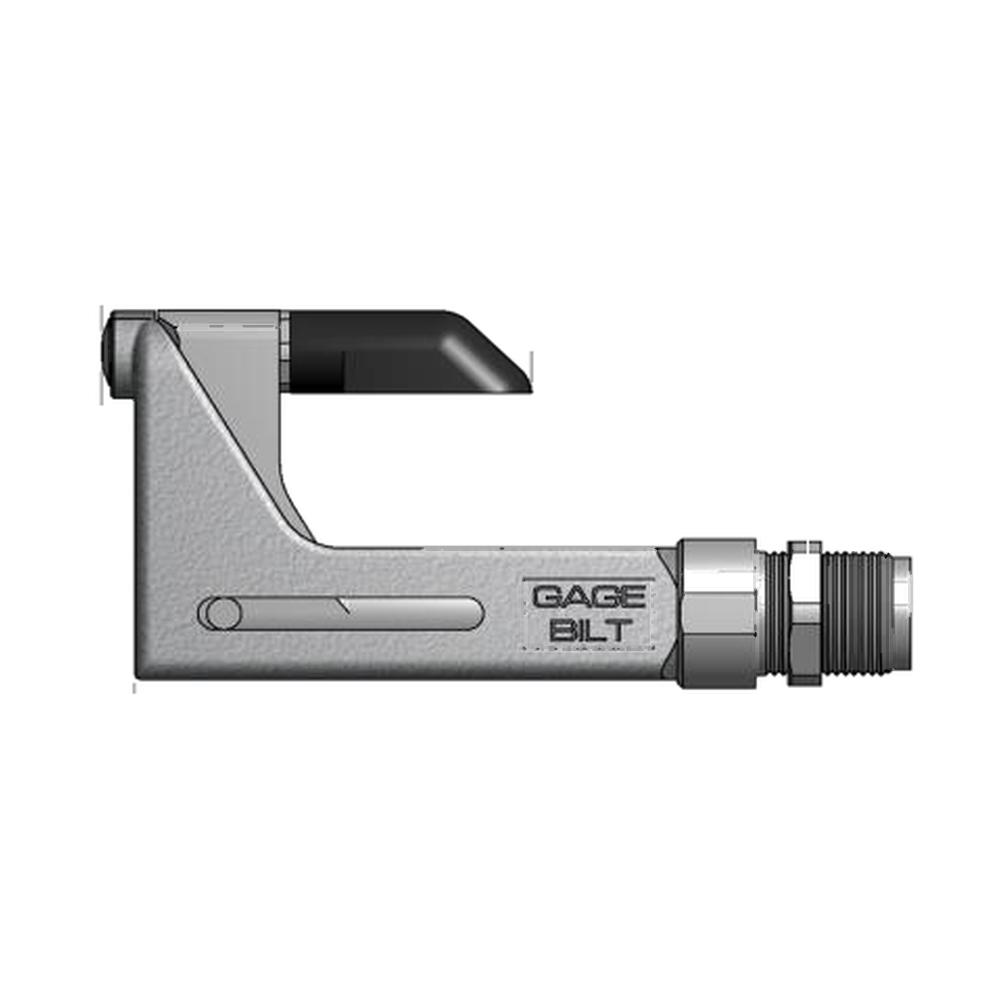

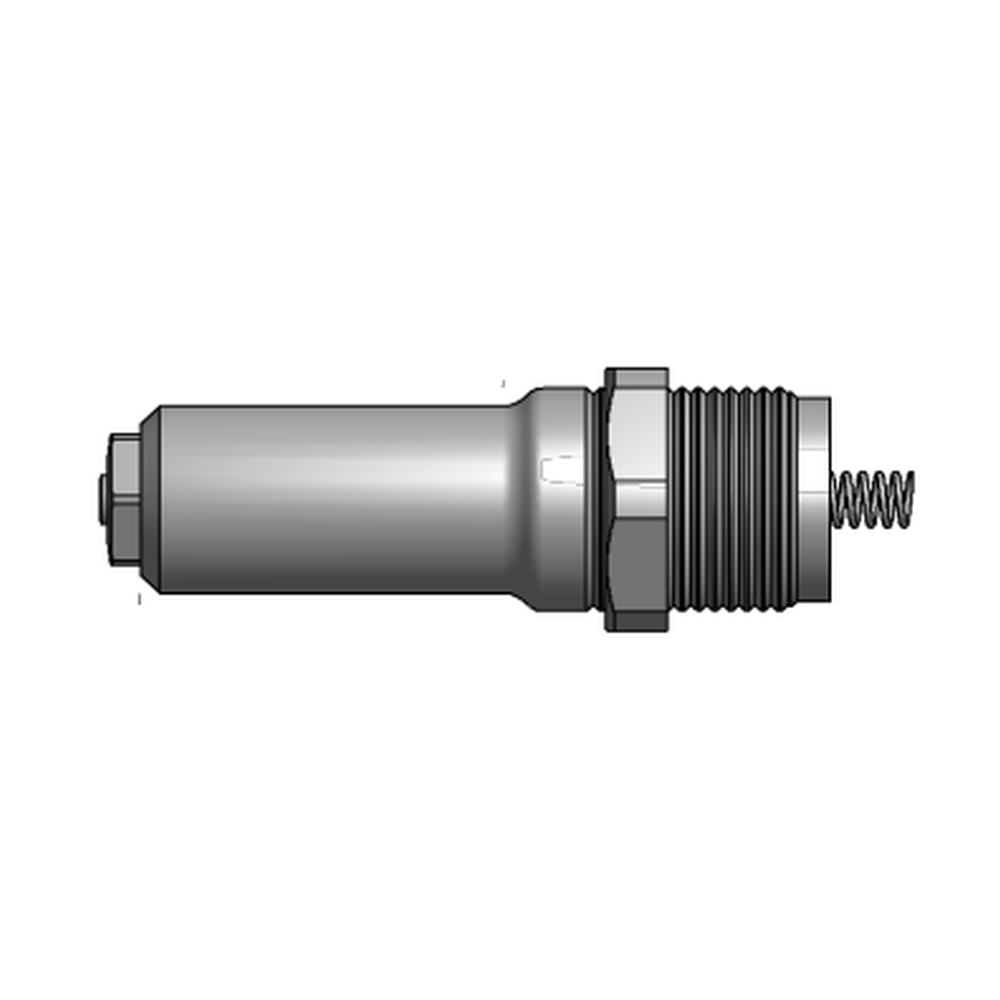

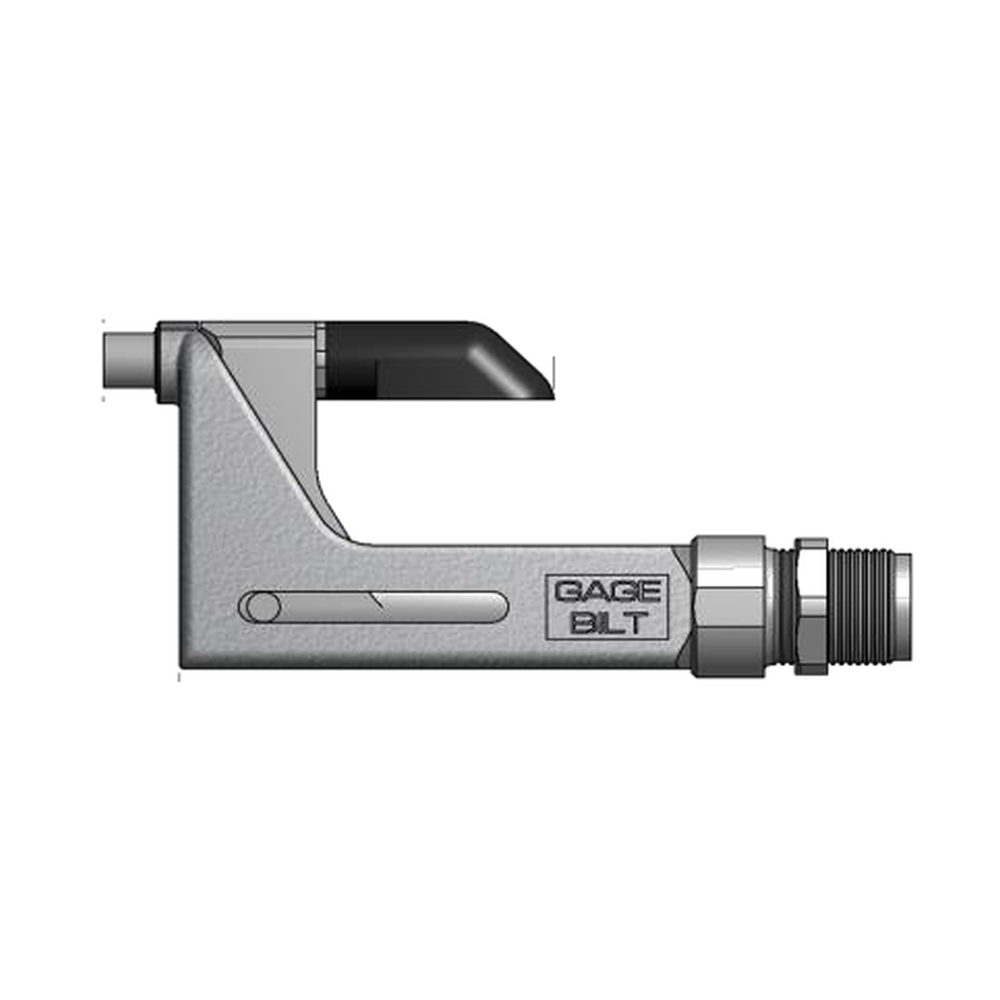

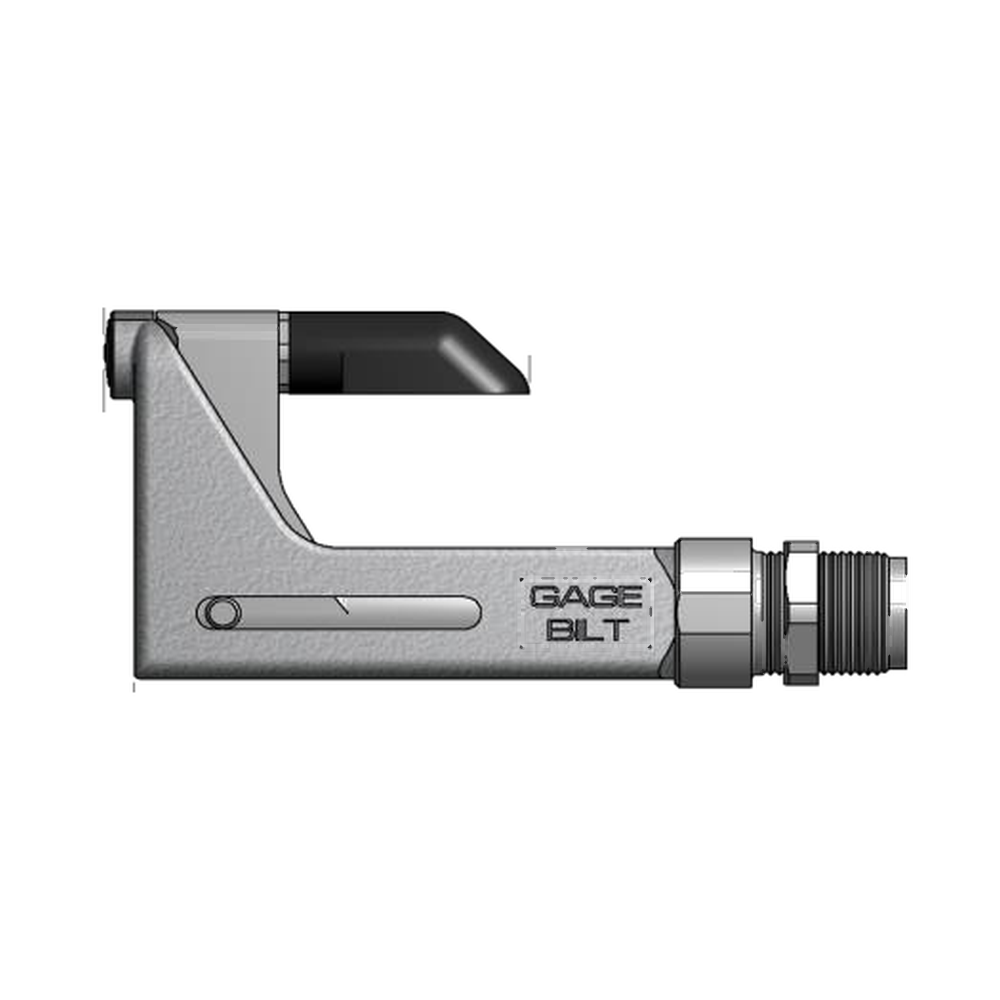

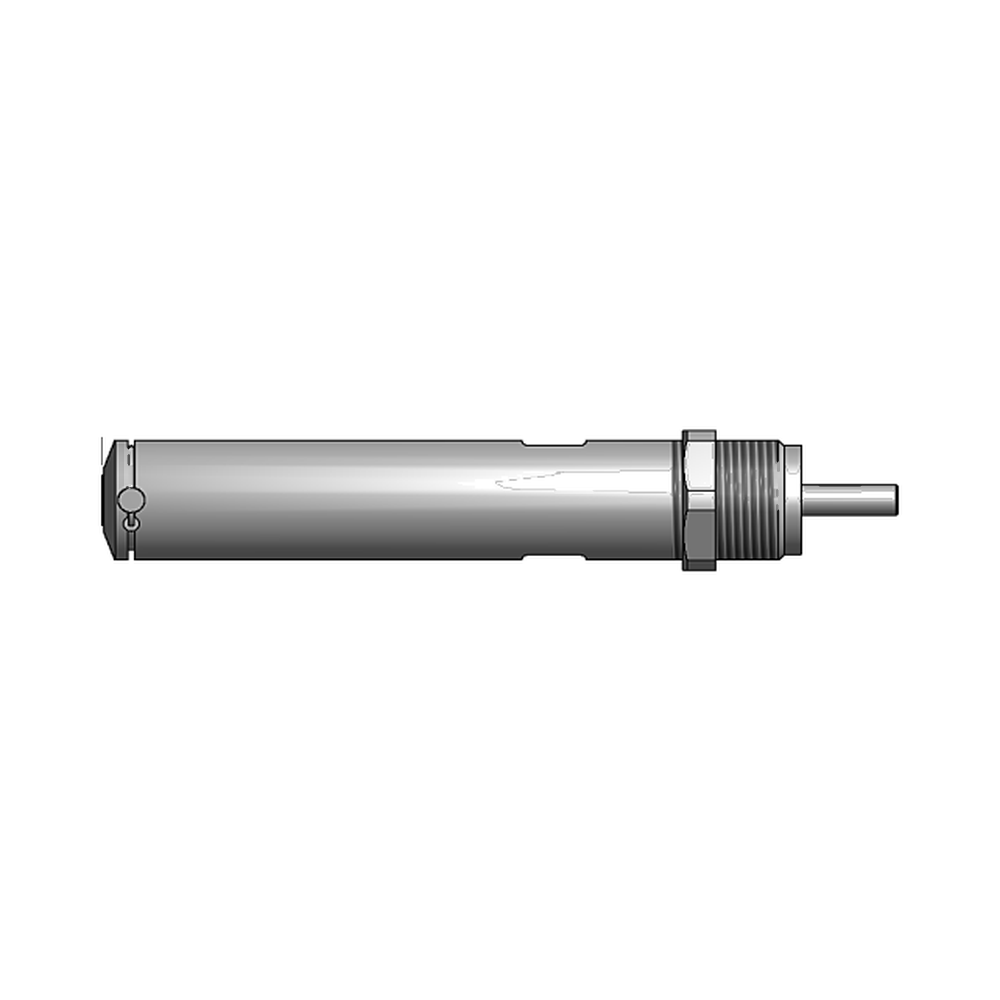

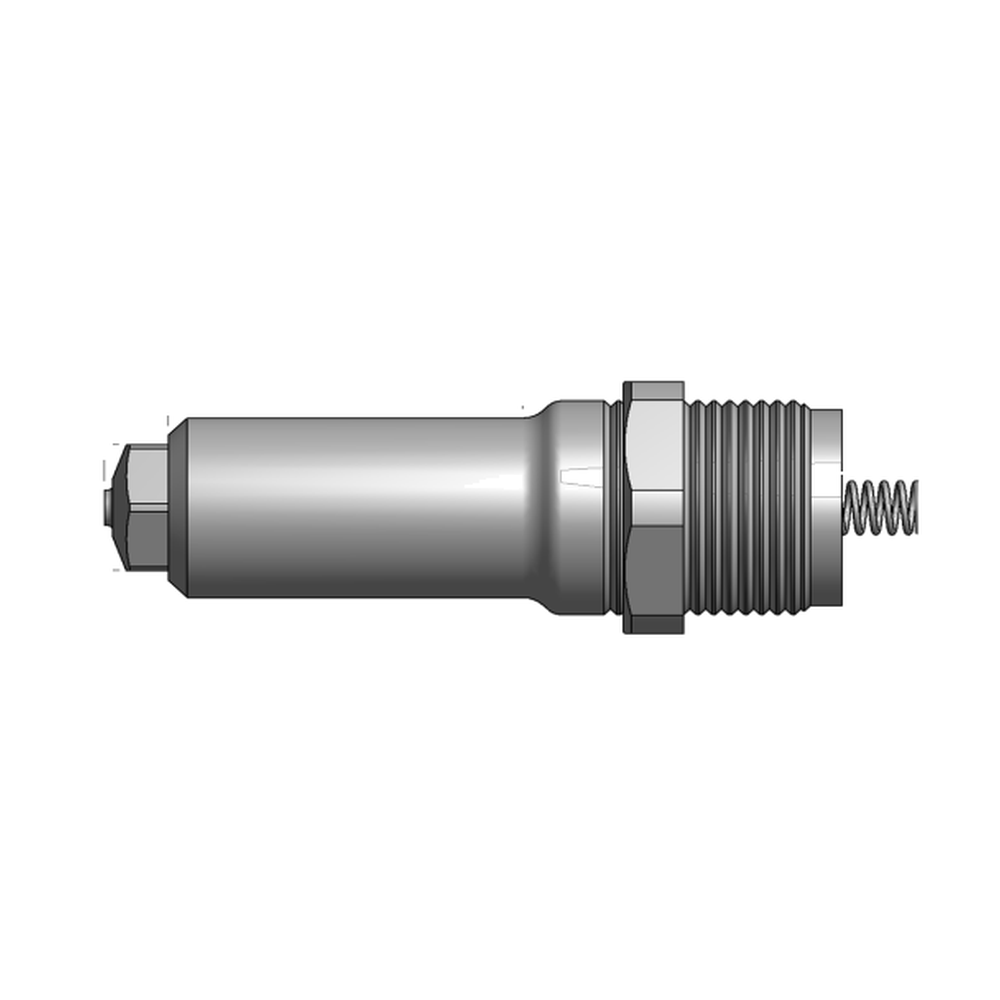

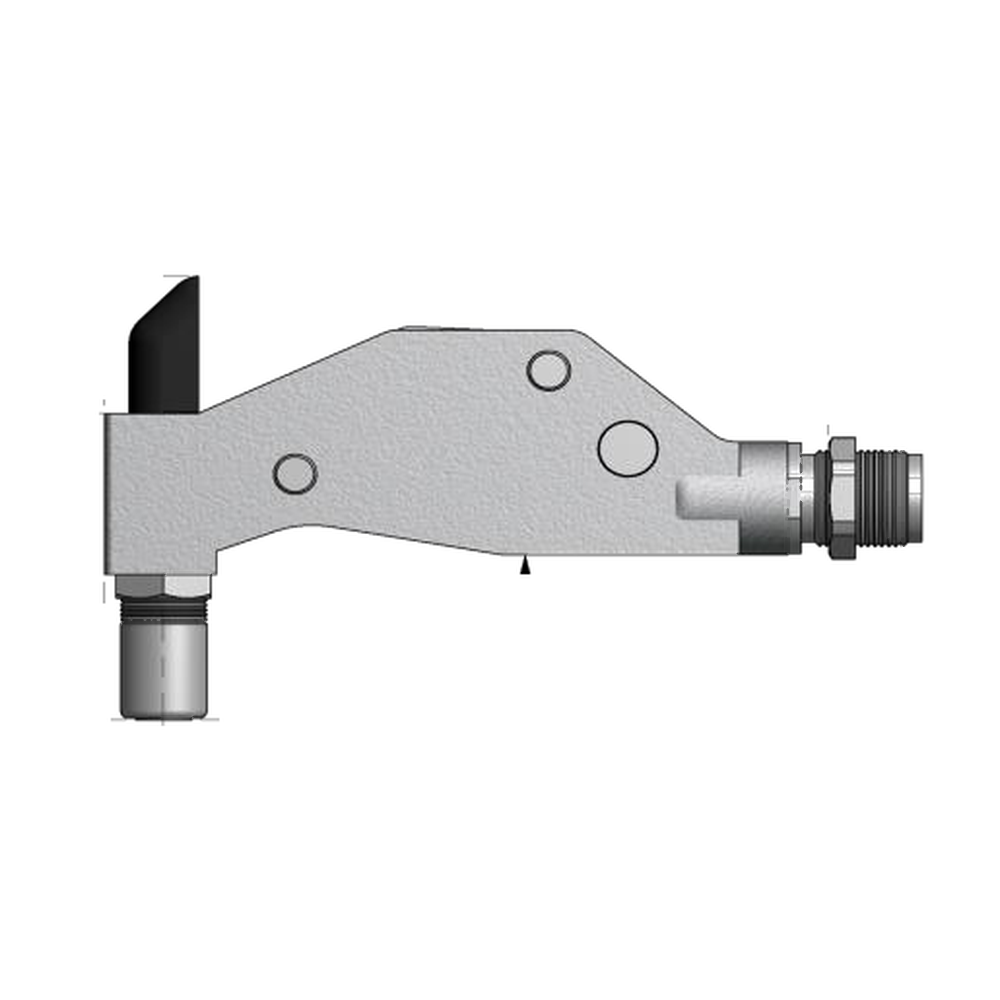

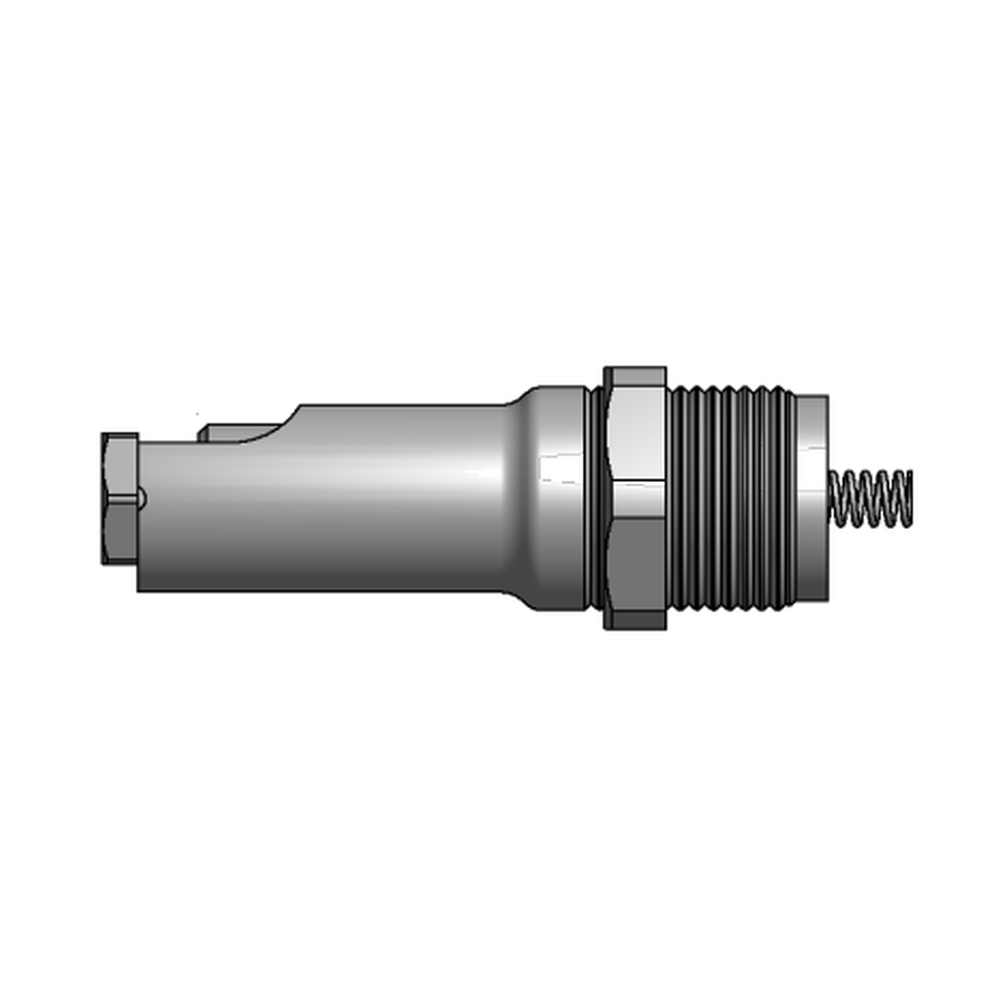

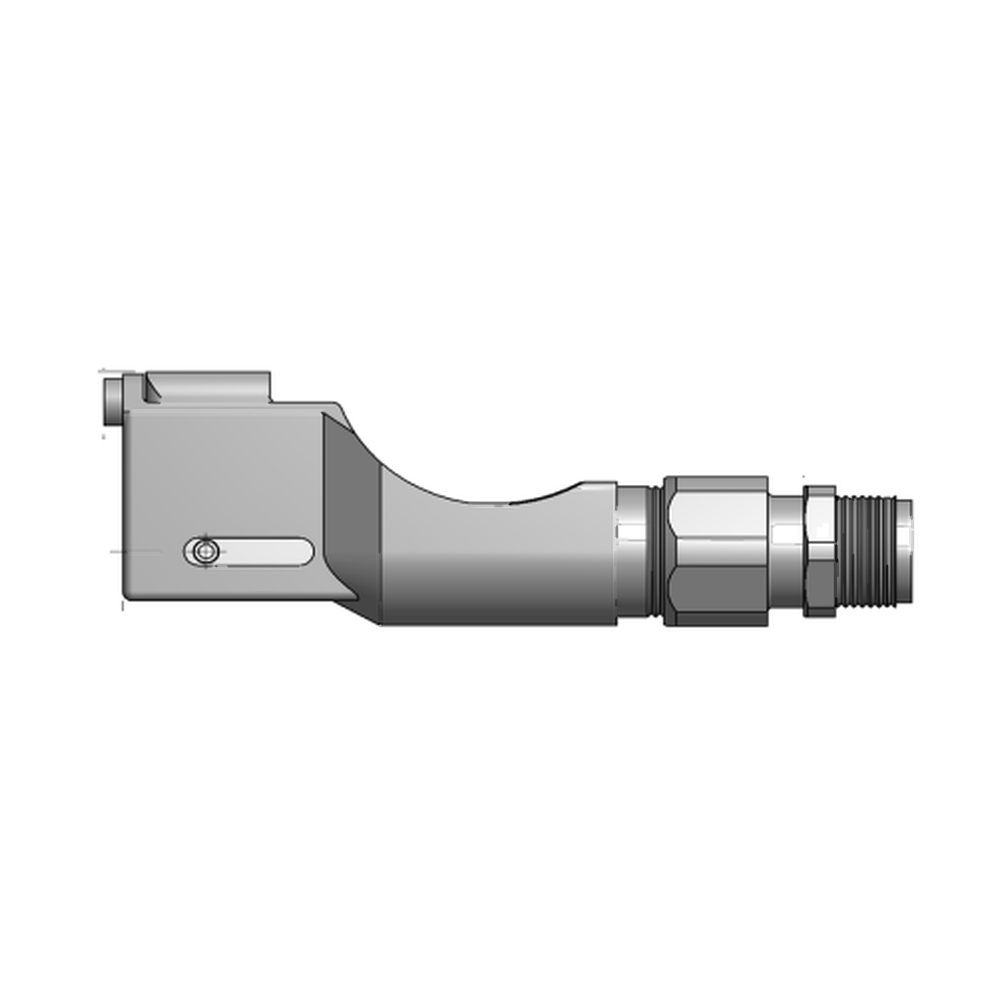

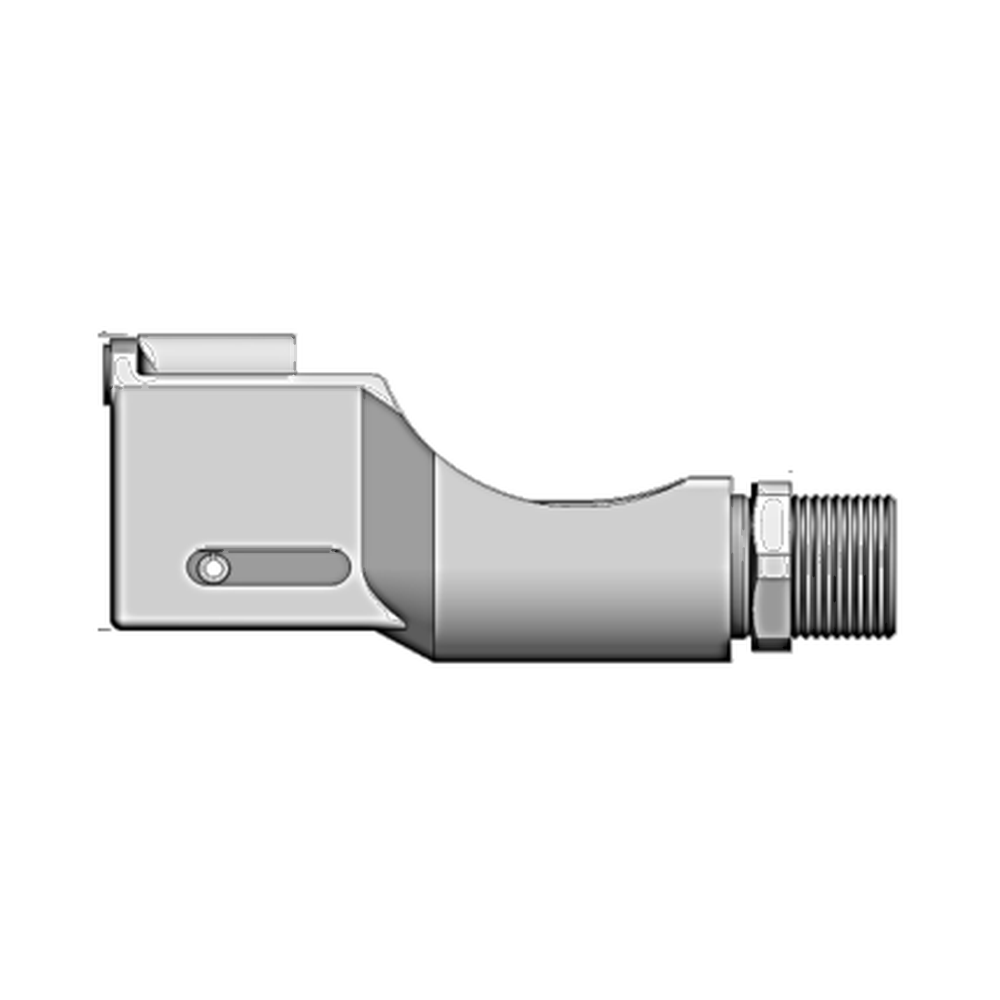

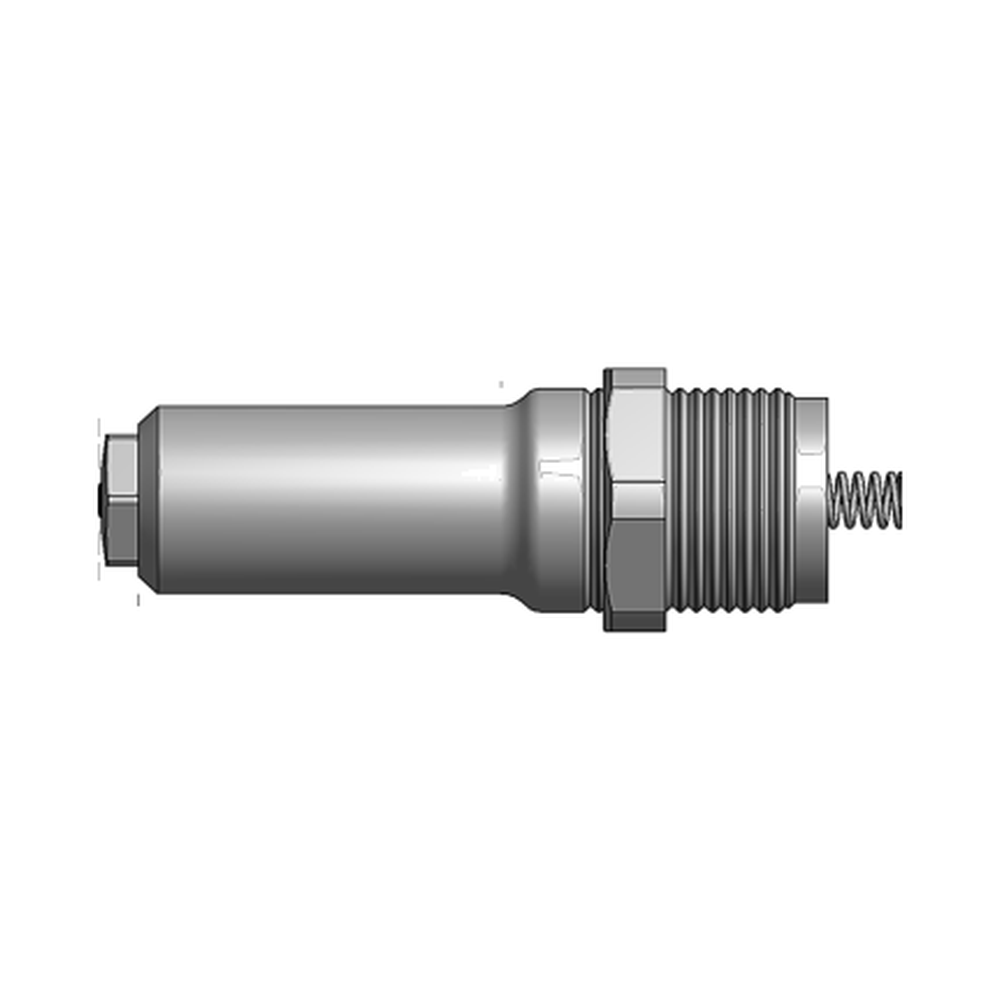

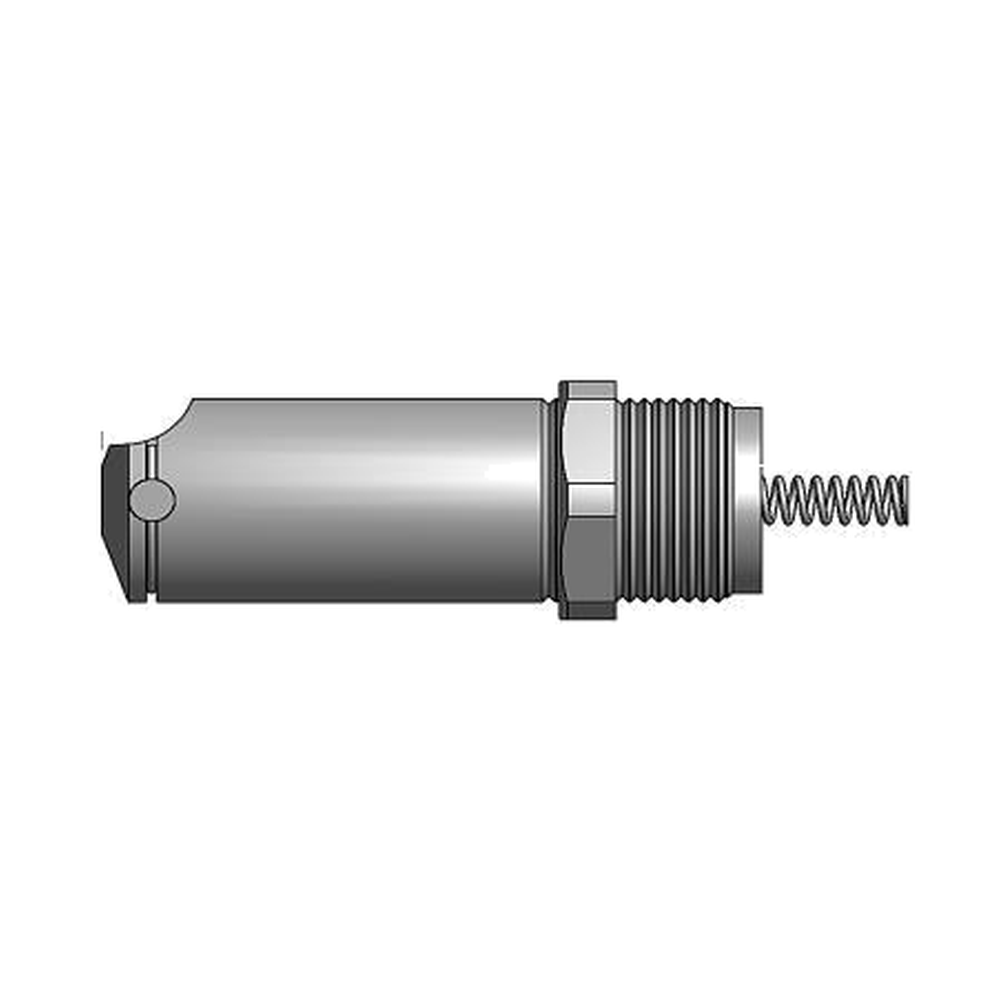

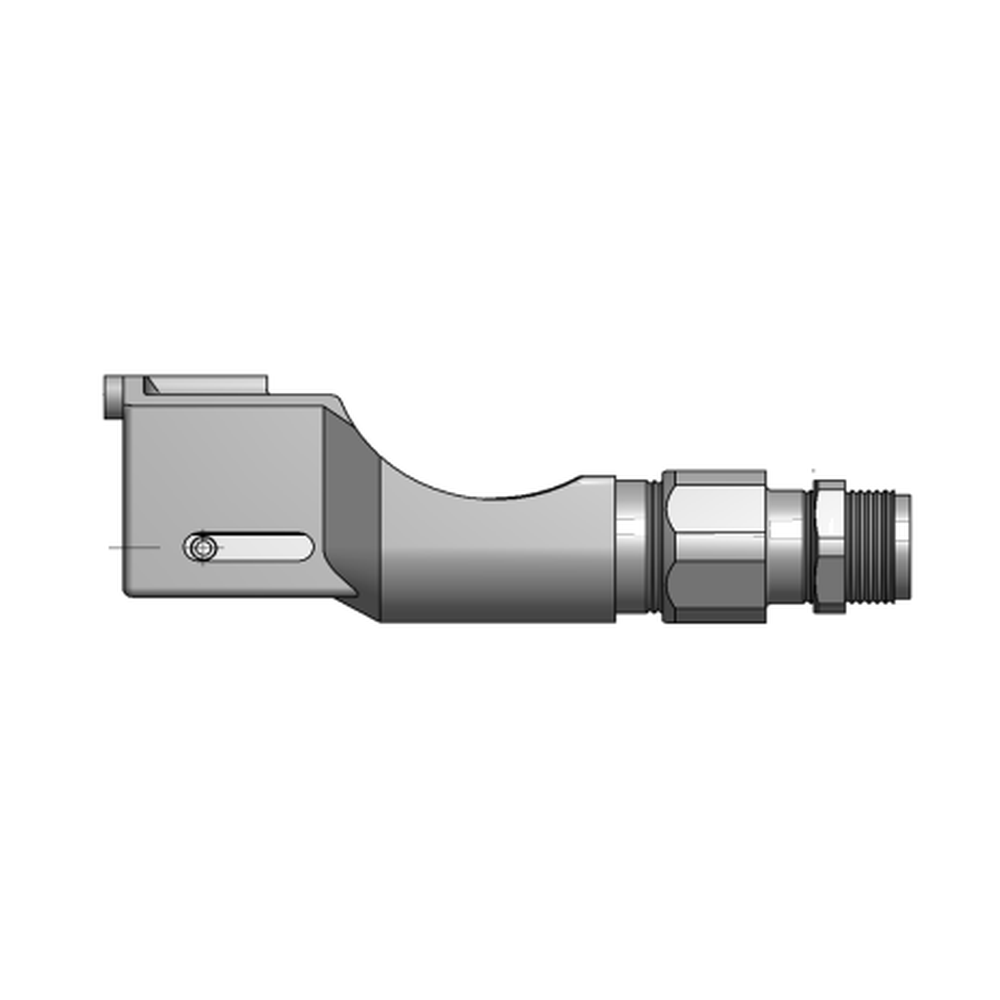

| CHERRYMAX CHERRYMAX 'AB' MBC LOCK CREATOR BACR15FR/FP BACR15GF/GK | 1/8 5/32 3/16 | 456MAX-701-17 1 ABOVE NOSE ASSY. INSTALLS 1/8", 5/32" & 3/16" DIAMETERS (מיועד להתקנת הקטרים 1/8", 5/32", 3/16".) | 456MAX-704-35 1 456MAX-749-35 1,3 ABOVE NOSE ASSY. INSTALLS 1/8", 5/32" & 3/16" DIAMETERS (מיועד להתקנת הקטרים 1/8", 5/32", 3/16".) | 456MAX-704-54RA 1 | 456MAX-704-43OS 1 |

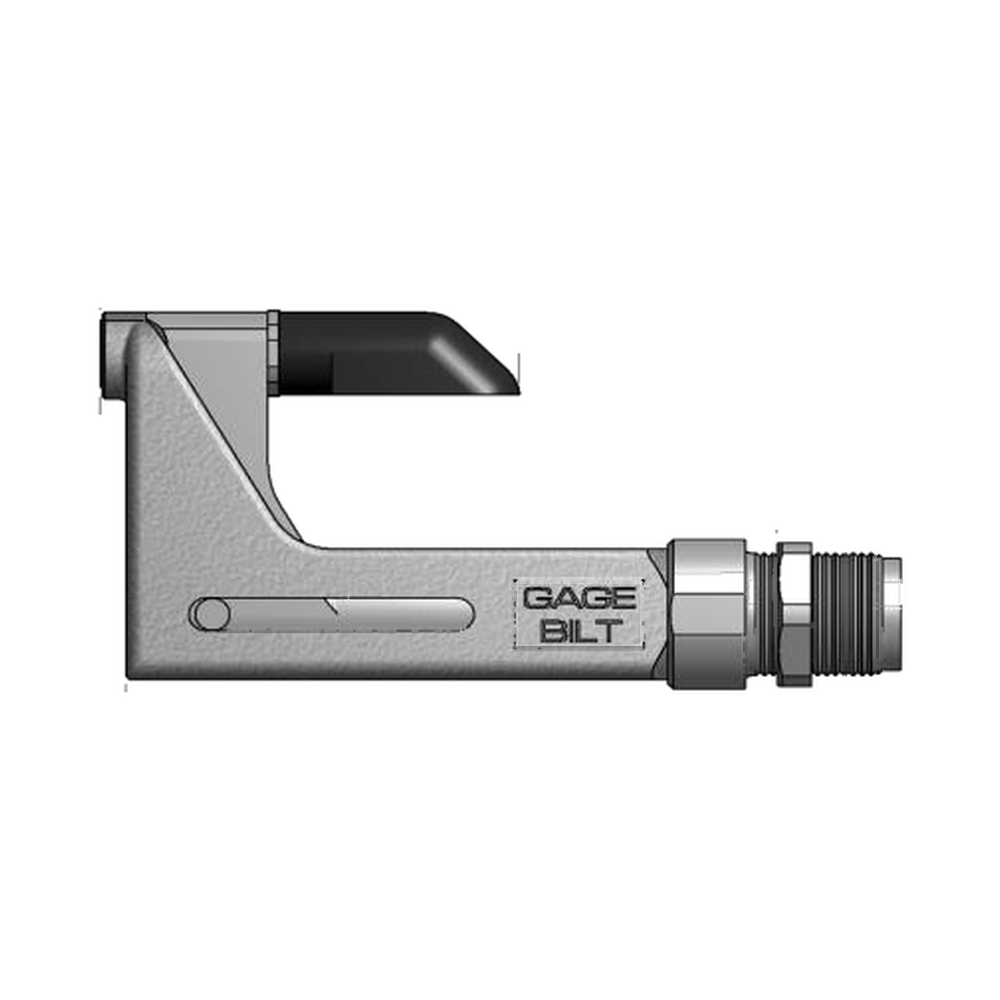

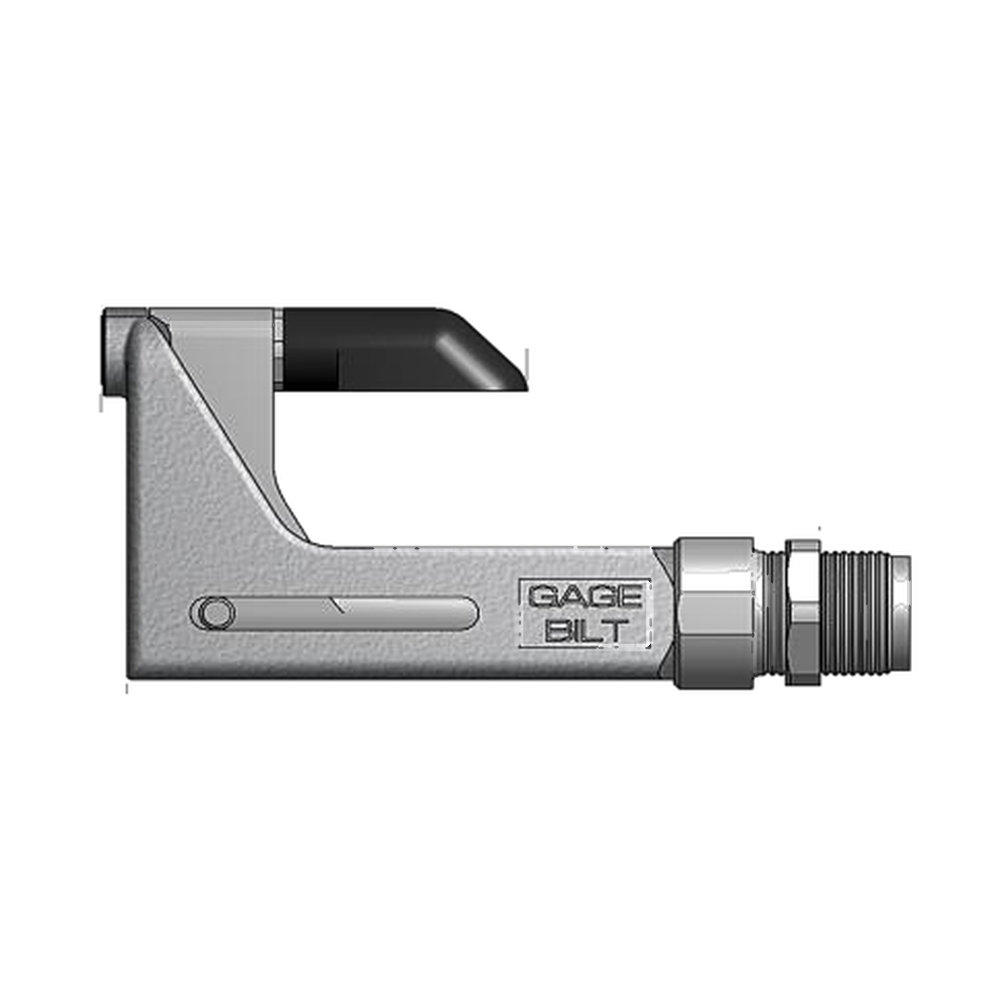

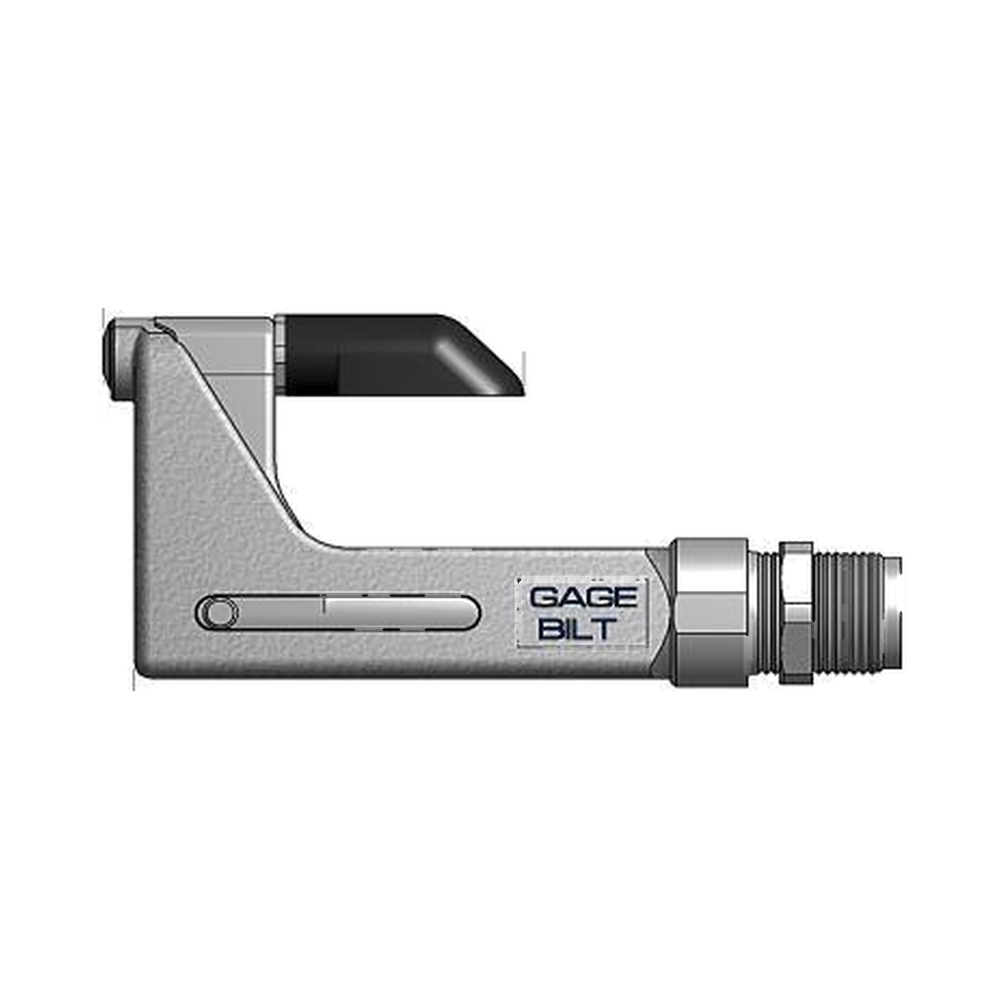

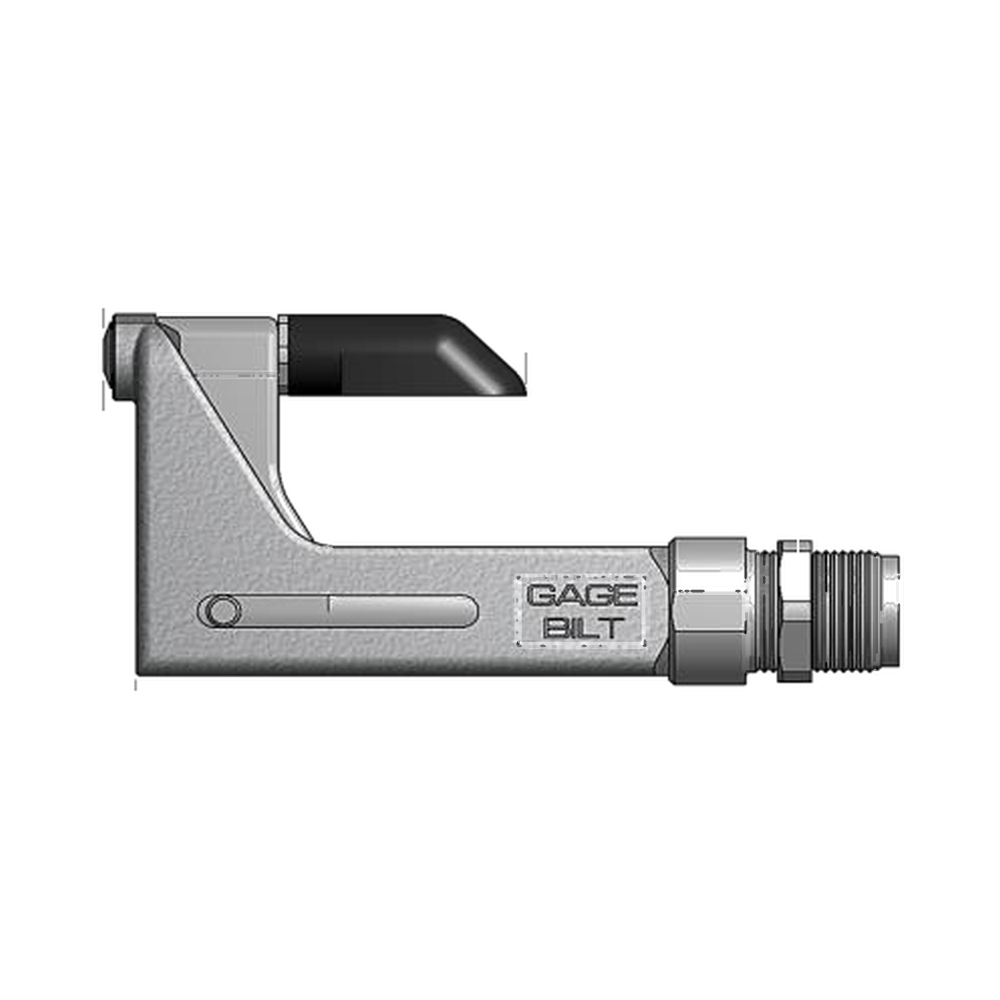

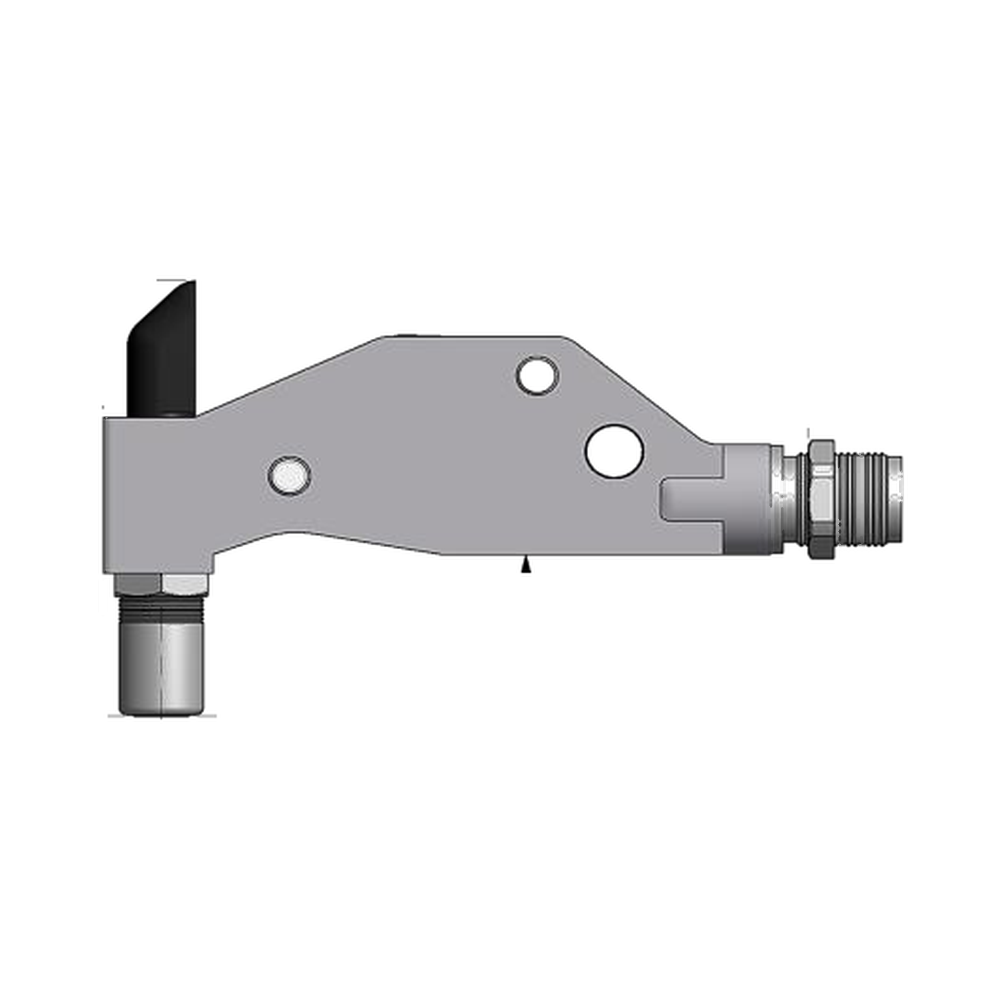

| NUT PLATE RIVETS MS20600 SERIES CCR244/264/274 MS/9SP/PT BACR15CC/CF/DA/DR | 3/32 1/8 5/32 3/16 | 3C-704A-16 4C-704A-16 5C-704A-16 6C-704A-16 | 3C-704-54RA 4C-704-54RA 5C-704-54RA 6C-704-54RA | 3C-704A-40OS 4C-704A-40OS 5C-704A-40OS 6C-704A-40OS | |

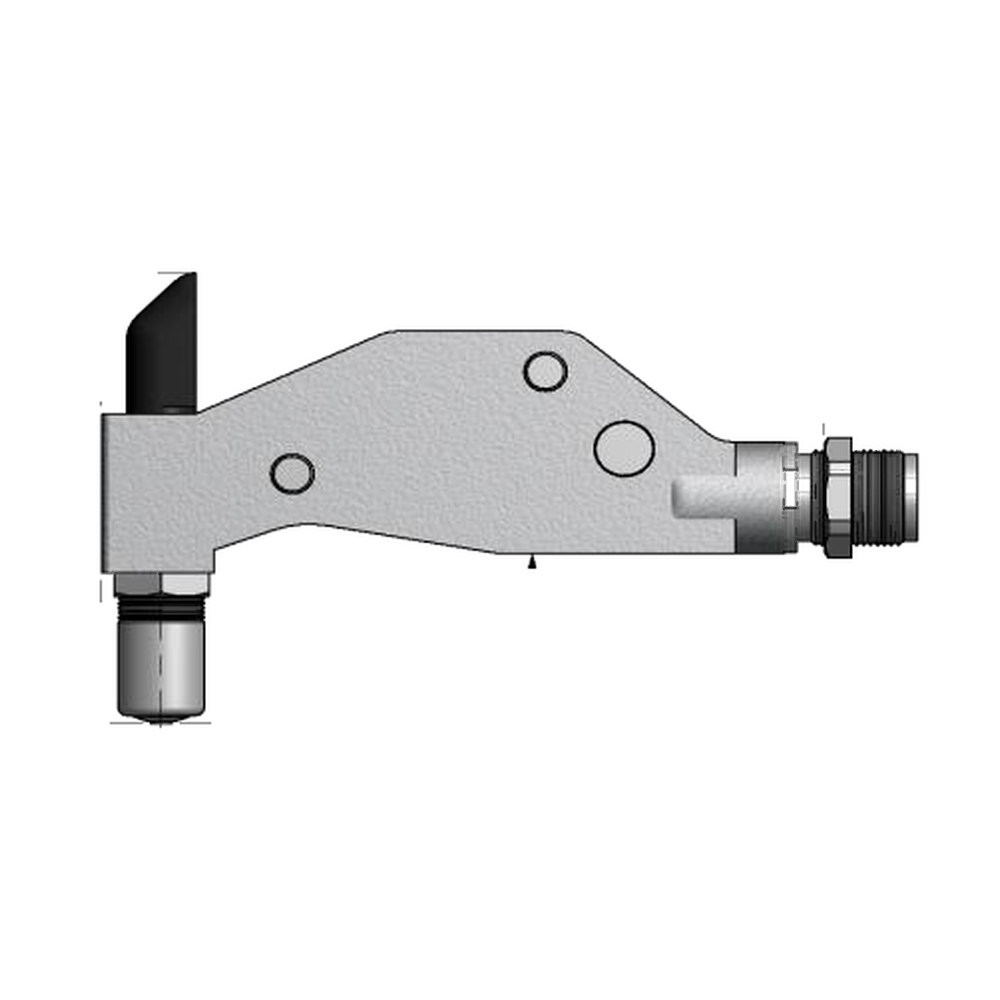

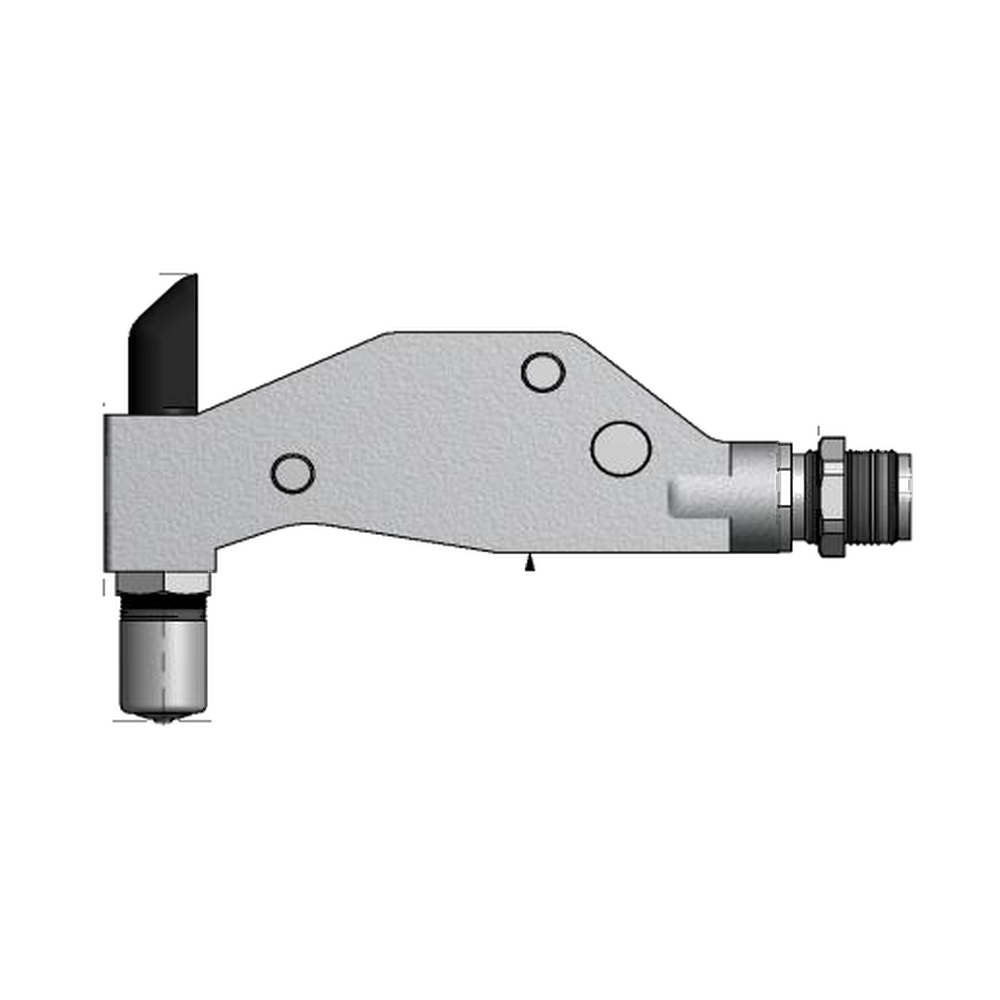

| UNIMATIC BLIND RIVET (SINGLE ACTION) WITH OR W/OUT DRIVE WASHER NAS1900 S & U SERIES (מסמרות עיוורות UNIMATIC) | 1/8 5/32 3/16 | SMLS04-704A-16 SMLS05-704A-16 SMLS06-704A-16 | SMLS04-704-54RA SMLS05-704-54RA SMLS06-704-54RA | SMLS04-704A-40OS SMLS05-704A-40OS SMLS06-704A-40OS | |

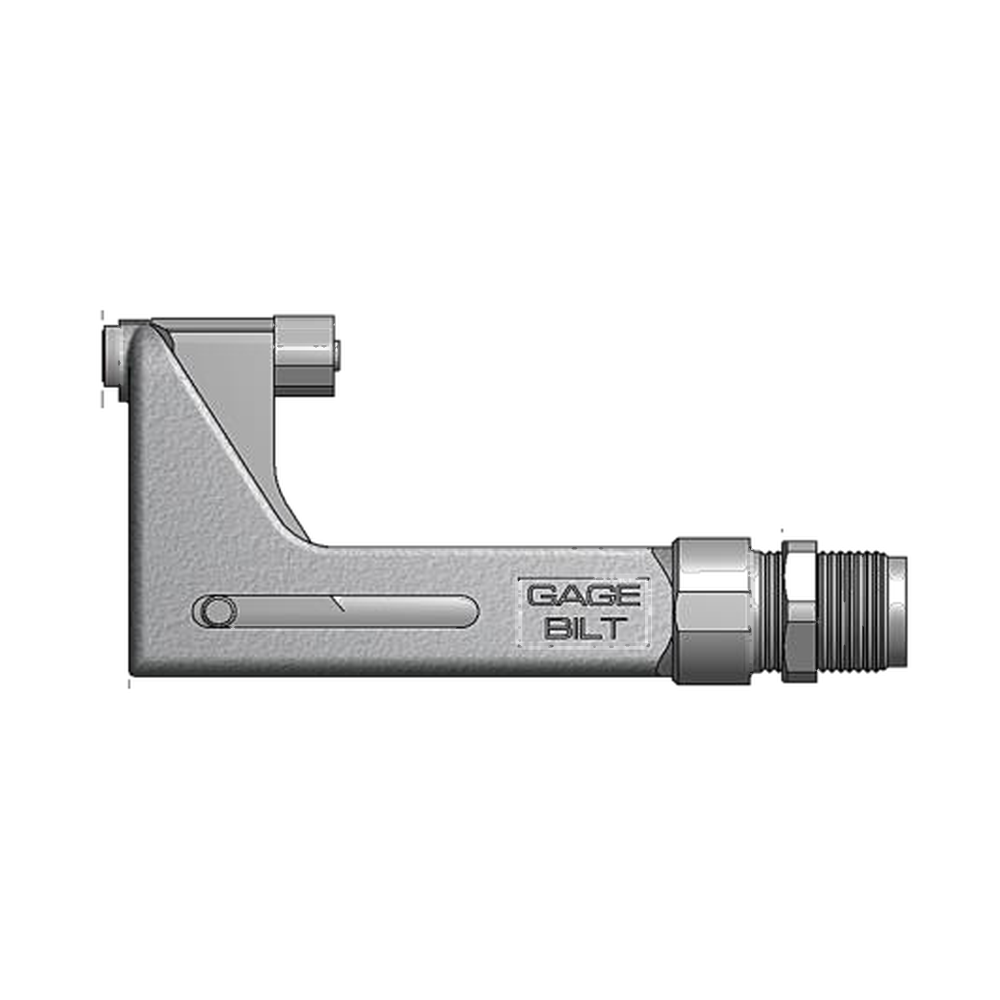

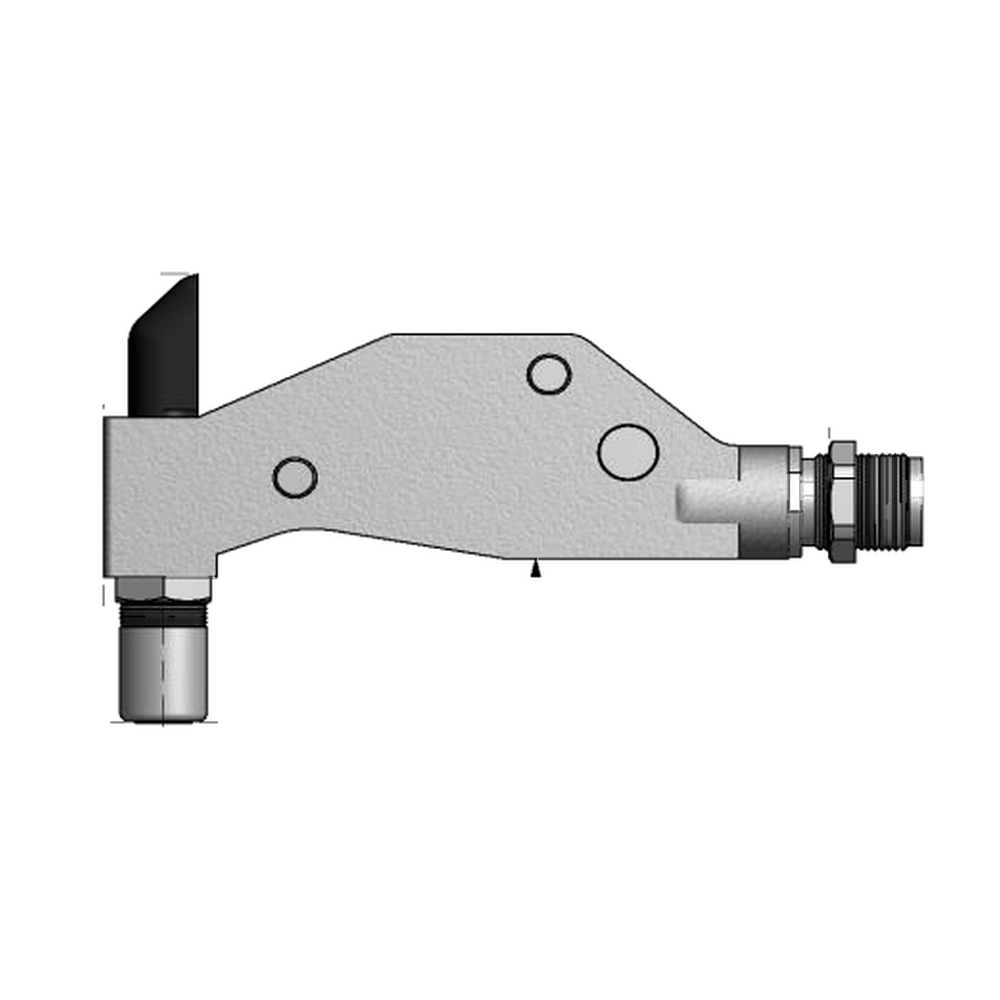

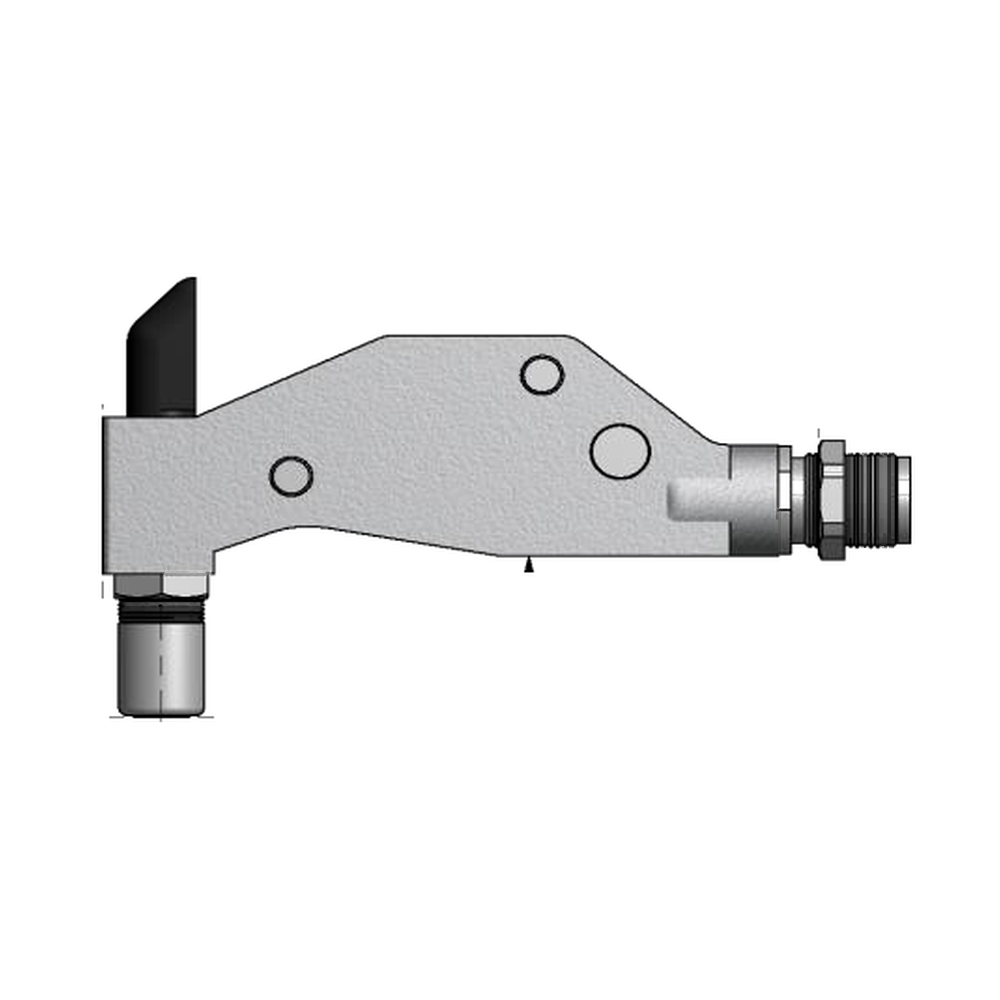

| UNIMATIC BLIND RIVET (SINGLE ACTION) WITH DRIVE WASHER NAS1900 S & U SERIES (מסמרות עיוורות UNIMATIC) | 1/8 5/32 3/16 | UBR04-704A-16 UBR05-704A-16 UBR06-704A-16 | 456UBR-704-54RA 1 | 456MAX-704B-40OS 1 | |

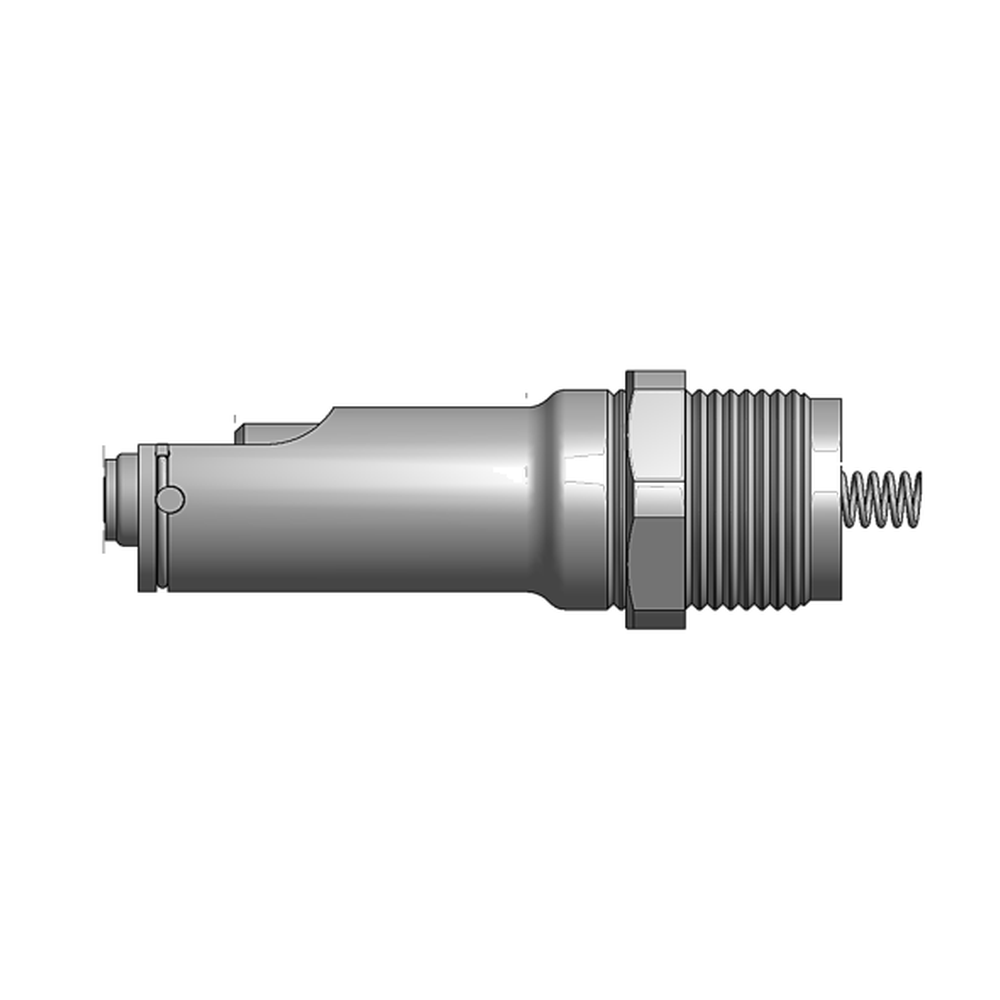

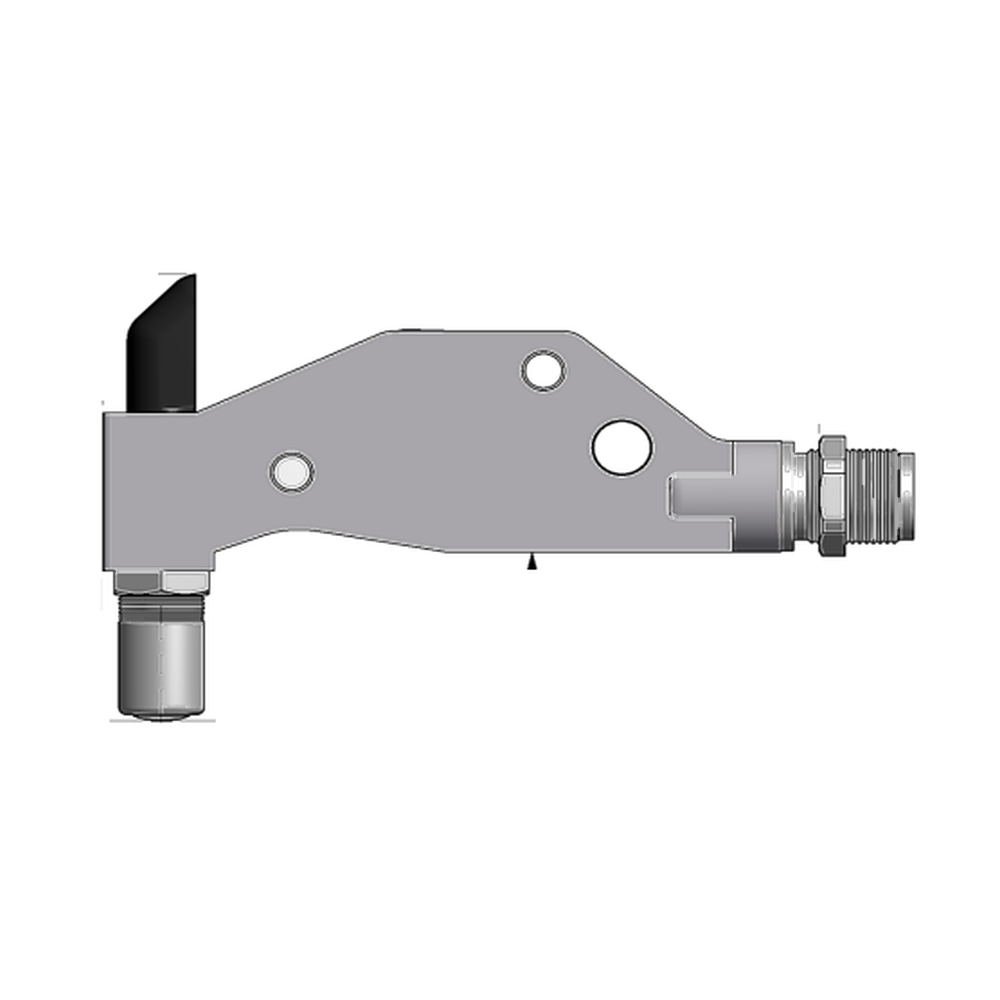

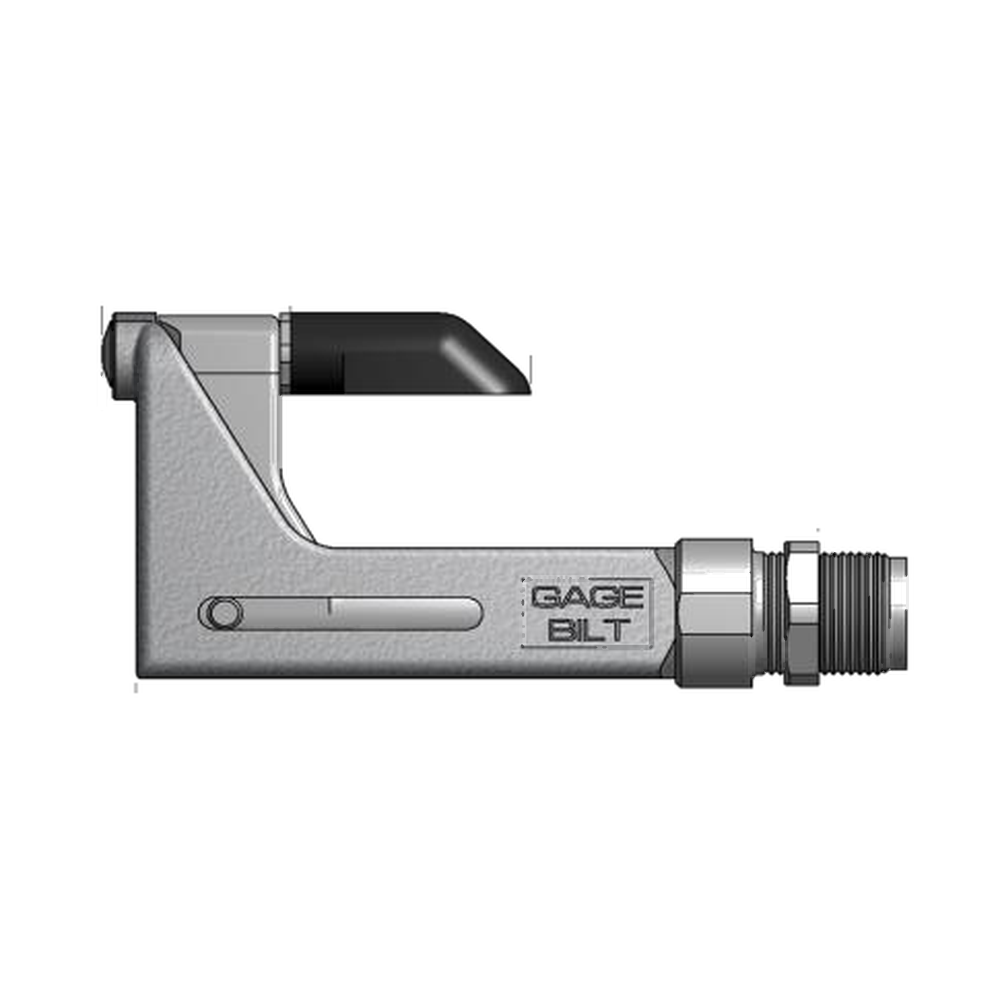

| 'A' CODE NAS1398A NAS1399A | 3/32 1/8 5/32 3/16 | 3A-704A-16 4A-704A-16 5A-704A-16 6A-704A-16 | 3A-704-54RA 4A-704-54RA 5A-704-54RA 6A-704-54RA | 3A-704A-40OS 4A-704A-40OS 5A-704A-40OS 6A-704A-40OS | |

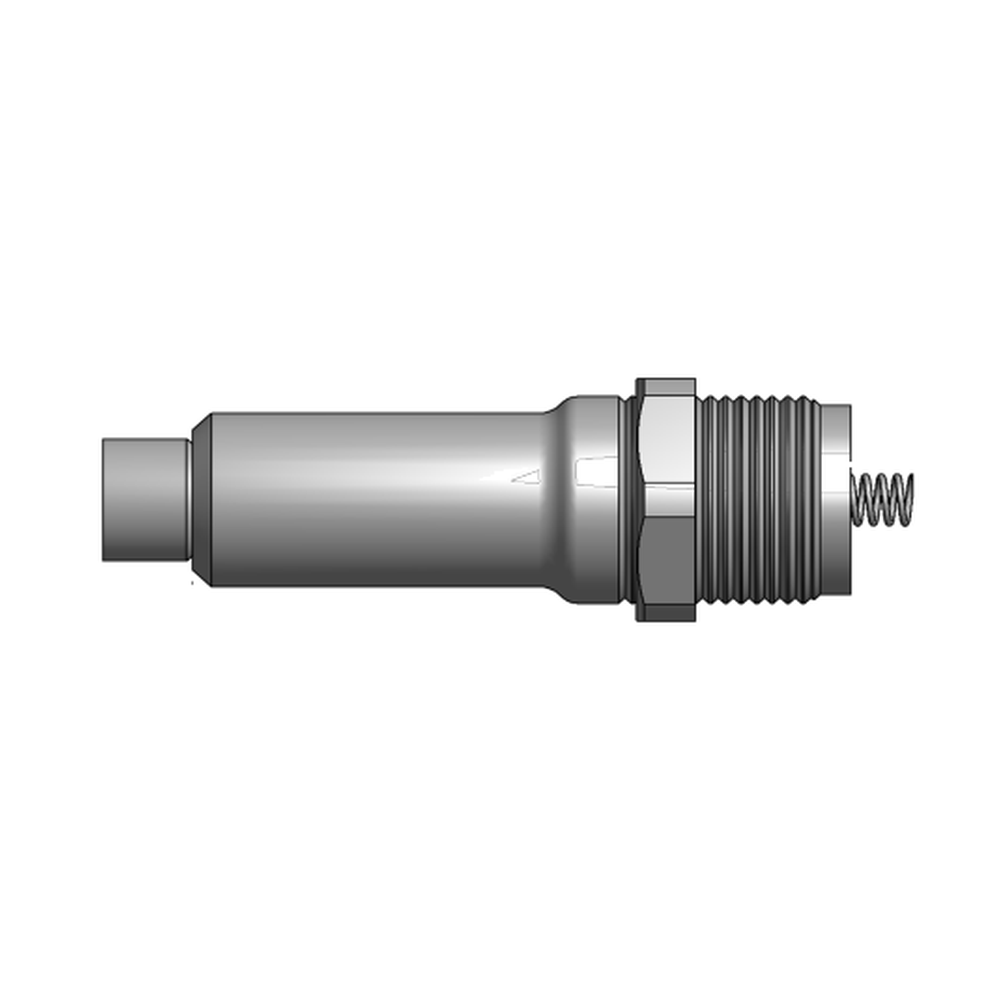

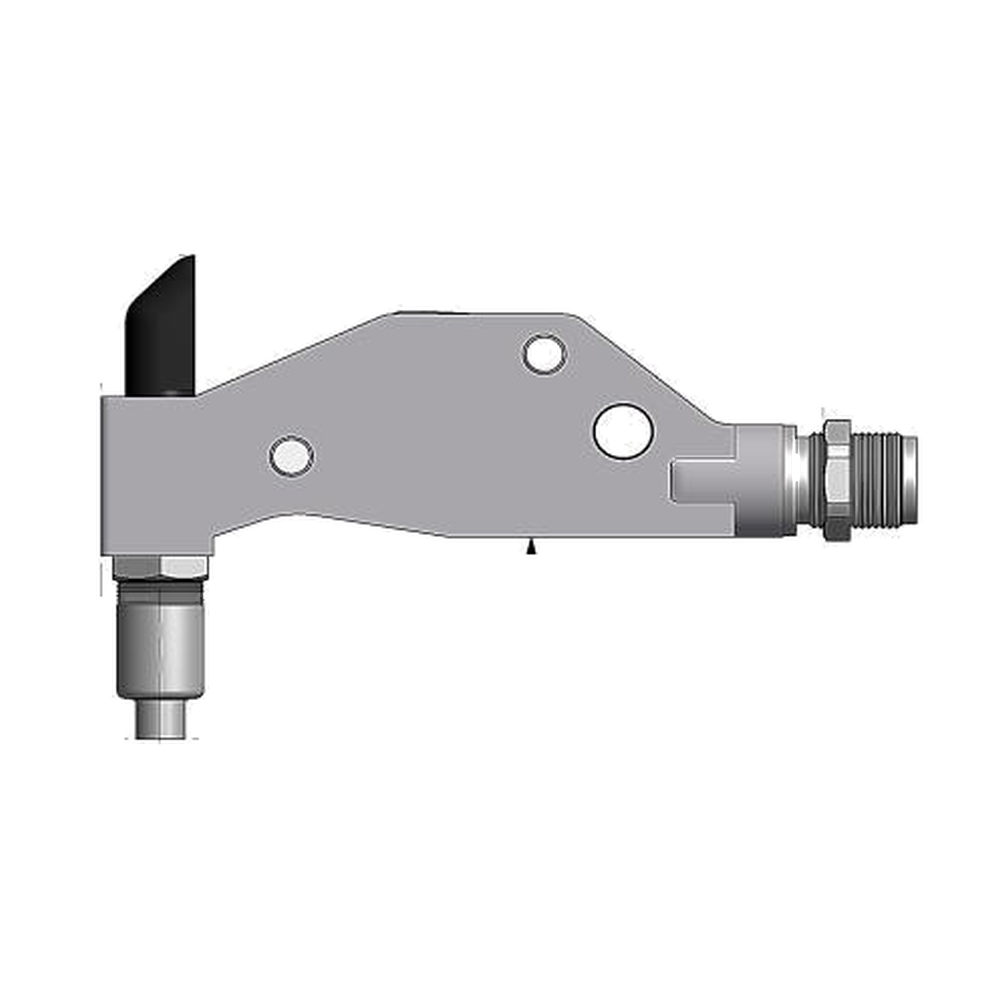

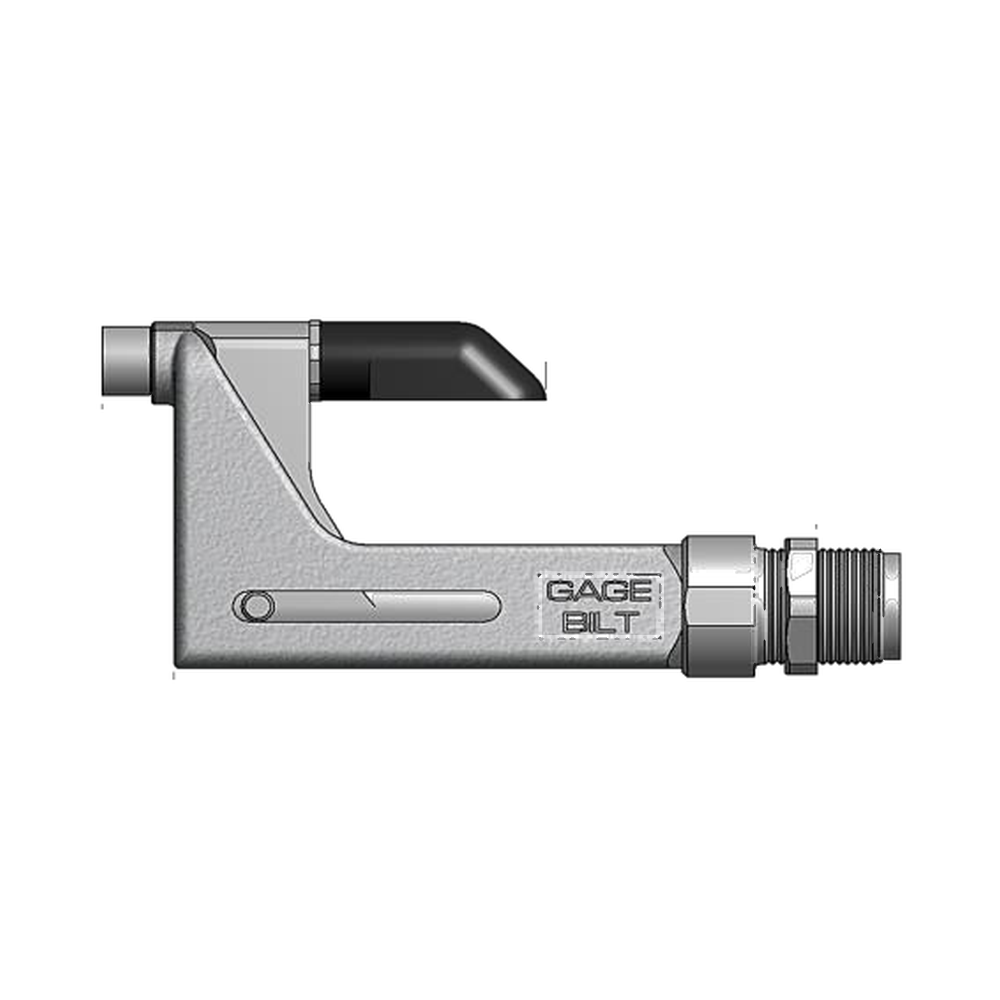

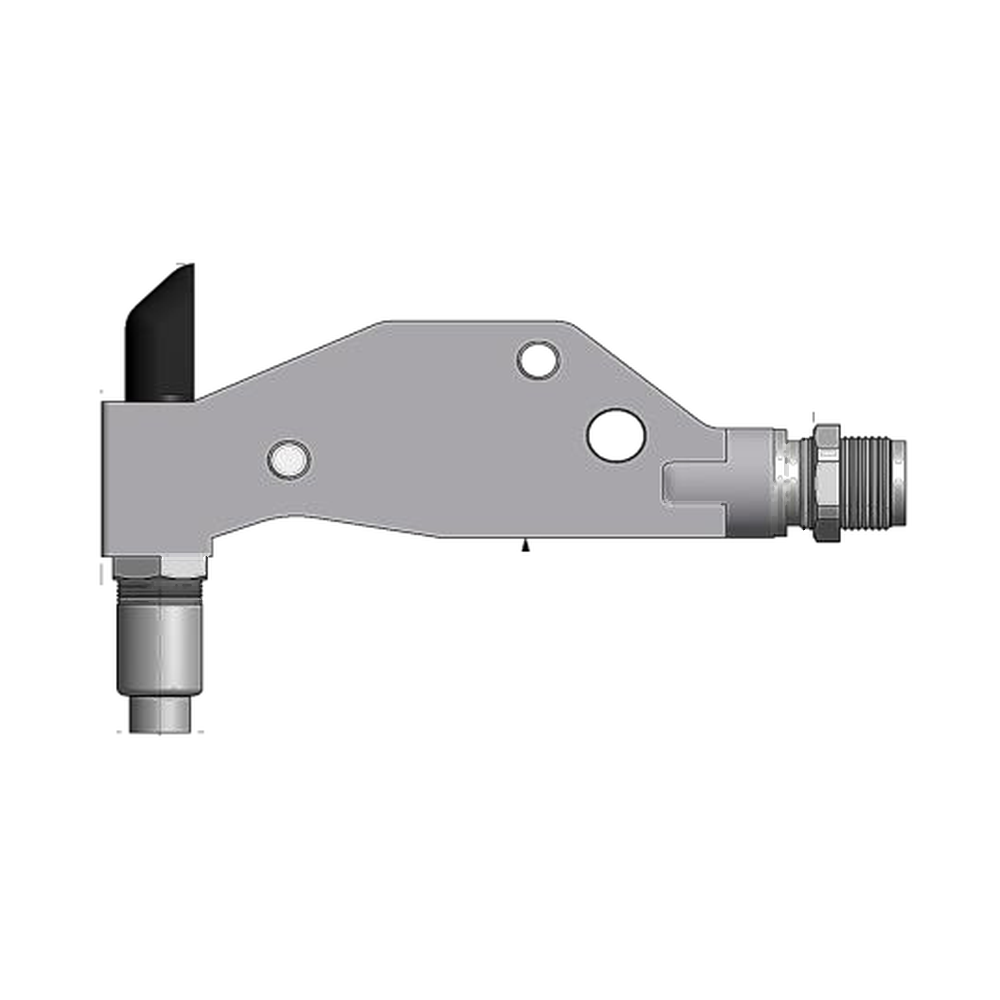

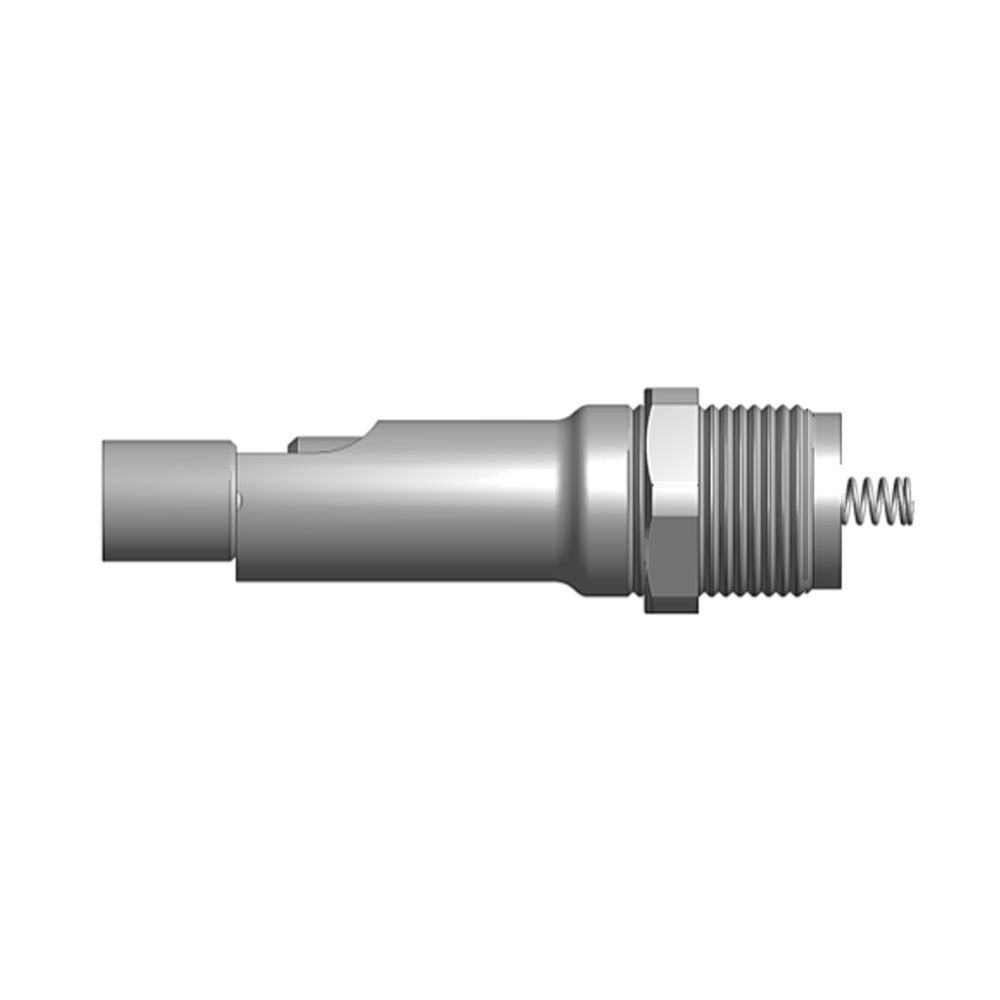

| GROUND STUD M83454 BACS53B1EA1/2 (פיני הארקה) | 8/32 10/32 | GS8-704-16 GS10-704A-19 | GS8-704A-54RA GS10-704-54RA | GS8-704-40OS GS10-704A-40OS | |
| STANDARD (סטנדרטי) | LONG |
|---|
| GB704 installs the listed fasteners (הכלי Gage Bilt GB704 מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| 1) INSTALLS 1/8", 5/32", AND 3/16" DIAMETERS (1) מיועד להתקנת מחברים בקטרים 1/8", 5/32" ו-3/16".) | |
| 2) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL (2) ראשי סמרור בתצורת זווית ישרה עשויים לדרוש יותר ממשיכה אחת.) | |
| 3) FRONT END EJECTING NOSE ASSEMBLY (3) ראש סמרור בעל פליטה קדמית.) | |
| NOTE :THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור פנאומטי-הידראולי Gage Bilt GB704.
